Всасывающие сетчатые фильтры
Любая насосная установка, перекачивающая жидкость из резервуара или открытого источника, остро нуждается в защите от механических примесей. Именно на впускной линии монтируется специальное устройство, призванное задержать твердые частицы, которые способны вывести из строя рабочее колесо, плунжер или шестерни.
Такое приспособление представляет собой корпус с установленной внутри металлической тканью или перфорированным листом, которые отсекают посторонние включения до того, как среда попадет в проточную полость агрегата. Отказ от подобной защиты почти гарантированно приводит к быстрому износу уплотнений, клапанов и самих деталей роторной группы.
При выборе подобного элемента для конкретных условий стоит обращать внимание на материал изготовления корпуса и сетчатого полотна. В случае с водой и большинством нейтральных жидкостей прекрасно подойдет латунь или нержавеющая сталь марки 12Х18Н10Т.
Для агрессивных сред, к примеру, кислот или щелочей, корпус часто производят из титана, полипропилена или ПВХ, а фильтрующую часть — из специальных кислотостойких сплавов, таких как Хастеллой. Самой распространенной конфигурацией является Y-образный тип, который легко встраивается в горизонтальные трубопроводы и имеет откидную крышку для извлечения кассеты.
Ключевой характеристикой такого барьера выступает номинальный размер задерживаемых частиц, или тонкость очистки, измеряемая в микронах. В технической документации этот параметр часто обозначается как размер ячейки, и для стандартных задач значения колеблются от 0,3 до 1,5 мм.
Помните, что установка слишком плотной решетки с ячейками, скажем, 0,1 мм, приведет к чрезмерному гидравлическому сопротивлению на входе, что спровоцирует кавитацию и снижение производительности. В паспортах насосов производители указывают предельно допустимый размер твердых включений, например, 0,8 мм для центробежных моделей с открытым колесом.
Конструктивно сетчатые преграды делятся на два основных семейства: с плоским тканым элементом и с цилиндрической корзиной. Плоские варианты чаще встречаются в малогабаритных резьбовых версиях до DN50, где жидкость проходит через единственный диск из нержавеющей проволоки.

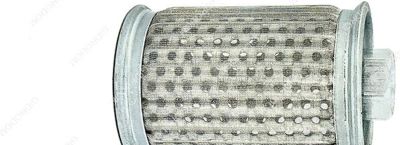

Корзиночные исполнения, напротив, обладают гораздо большей площадью проходного сечения при тех же габаритах корпуса, что снижает потери давления и увеличивает интервал между чистками. Для вязких жидкостей, таких как масла, топливо или патоки, настоятельно рекомендуется выбирать именно корзиночные модели, так как они обеспечивают приемлемое сопротивление потоку.
Не менее значимым фактором является площадь живого сечения — совокупная поверхность всех отверстий в сетке, доступная для протекания среды. Профессиональный инженерный расчет показывает, что отношение этой площади к сечению входного патрубка должно составлять не менее трех-четырех к одному.
Если пренебречь этим правилом, то даже при чистом барьере скорость движения на участке перед насосом окажется завышенной, что спровоцирует срыв столба жидкости. Поэтому производители фильтров предлагают модели с увеличенным корпусом и удлиненной корзиной, чья поверхность в шесть-семь раз превосходит площадь патрубка.
Рассмотрим материалы плетеных сеток, которые непосредственно отвечают за удержание примесей. Самой надежной и долговечной признана ткань из нержавеющей стали с полотняным переплетением, где каждая проволока проходит над и под соседней.
Такая структура обеспечивает стабильный размер ячейки — от 0,04 до 2,0 мм — и выдерживает давление до 16 бар при температуре 300 градусов Цельсия. Для менее ответственных систем, например, полива огорода из пруда, применяются латунные сетки с ячейкой 0,5 мм, но они чувствительны к электрохимической коррозии и эрозии от абразива.
Конкретные цифры диаметров присоединительных патрубков стандартизированы: для бытовых и полупрофессиональных насосов это DN25, DN32 или DN40, что соответствует дюймовым трубам. В промышленном сегменте ходовыми размерами считаются DN65, DN80, DN100 и вплоть до DN300 для магистральных линий.
При подборе устройства под конкретный агрегат крайне желательно, чтобы условный проход фильтра был не меньше, чем всасывающий патрубок самого насоса, а лучше — на один типоразмер больше. Такой подход снижает линейную скорость потока на входе, позволяя более крупным частицам оседать в отстойной зоне без удара о решетку.
Для перекачки жидкостей с большим содержанием волокнистых включений (ветошь, трава, нитки) стандартные сетчатые преграды быстро забиваются, образуя на своей поверхности плотный войлок. В этом случае эффективнее использовать так называемые щелевые оболочки, где фильтрация происходит через зазоры между навитыми профилированными проволоками.
Щелевая конструкция оставляет волокна на поверхности, откуда их легко смыть обратным током, тогда как тканая сетка задерживает их внутри структуры, требуя разборки узла. Тем не менее, для подавляющего большинства чистых и слабозагрязненных сред классический сетчатый вариант остается самым удобным и недорогим решением.
Необходимо внимательно оценивать перепад давления на грязном элементе, который можно контролировать с помощью двух манометров до и после фильтра. Практическое правило гласит: если разница показаний достигла 0,3 атм для воды или 0,5 атм для масла, пора извлекать сетку для промывки.
Промедление с очисткой грозит тем, что перепад возрастет настолько, что начнет падать давление на всасывании — сначала снизится подача, а затем возникнет кавитационный шум и вибрация. Особенно чувствительны к таким режимам шестеренчатые насосы, чьи подшипники скольжения смазываются перекачиваемой средой.
При монтаже всасывающего тракта следует располагать фильтр как можно ближе к резервуару, но при этом оставлять прямой участок трубы длиной не менее пяти диаметров перед входом в насос. Эта мера позволяет турбулентному потоку выровняться после прохождения через местное сопротивление, каковым является сетка.
Если установить очистное устройство прямо перед фланцем агрегата, вихревые завихрения вызовут неравномерное заполнение рабочей камеры. Для вертикальных всасывающих линий применяют специальные конусные сетчатые насадки, одеваемые на конец трубы и имеющие гораздо большую площадь по сравнению с линейными аналогами.
В системах с переменным уровнем жидкости, как в дренажных колодцах или приямках, часто используют комбинированные приемники, объединяющие сетчатый цилиндр и обратный клапан. Подобное изделие монтируется непосредственно на конце гибкого рукава, погруженного в воду, и предотвращает засасывание камней и ила.
Площадь боковой поверхности такого цилиндра подбирается из расчета не менее 0,5 квадратного метра на каждые 10 кубометров в час производительности. Отсутствие достаточной фильтрующей зоны вынудит устройство работать как глухая пробка, вызывая срыв подачи при малейшем загрязнении.
Уход за всасывающим барьером не требует специальных навыков: достаточно открутить сливную пробку, снять крышку, извлечь корзину и промыть ее в растворителе или горячей воде. В случае с латунными элементами избегайте кислотных составов, разрушающих защитный оксидный слой, а для нержавейки допустимы даже сильные щелочи.
После промывки обязательно осмотрите ткань на просвет — если обнаружите разрывы проволок или выдавленные ячейки, заменяйте кассету целиком. Попытки запаять дыру в сетке толщиной 0,2 мм приведут к оплавлению соседних ячеек и дальнейшему разрушению.
Резюмируя практические данные, отметим, что грамотный подбор сетчатого элемента по трем параметрам — материалу, размерам ячеек и площади живого сечения — обеспечит насосу долгую безаварийную жизнь. Доверять изготовление таких ответственных деталей стоит только проверенным заводам, где каждый фильтр проходит гидравлические испытания на герметичность.
Для горячих теплоносителей до 150°C применяйте цельносварные корпуса без прокладок в крышке, а для холодной воды допустимы резьбовые сборные версии с резиновыми уплотнениями. В конечном счете, цена вопроса несопоставима с затратами на ремонт закоксованного рабочего колеса или заклинившего редукционного клапана.
