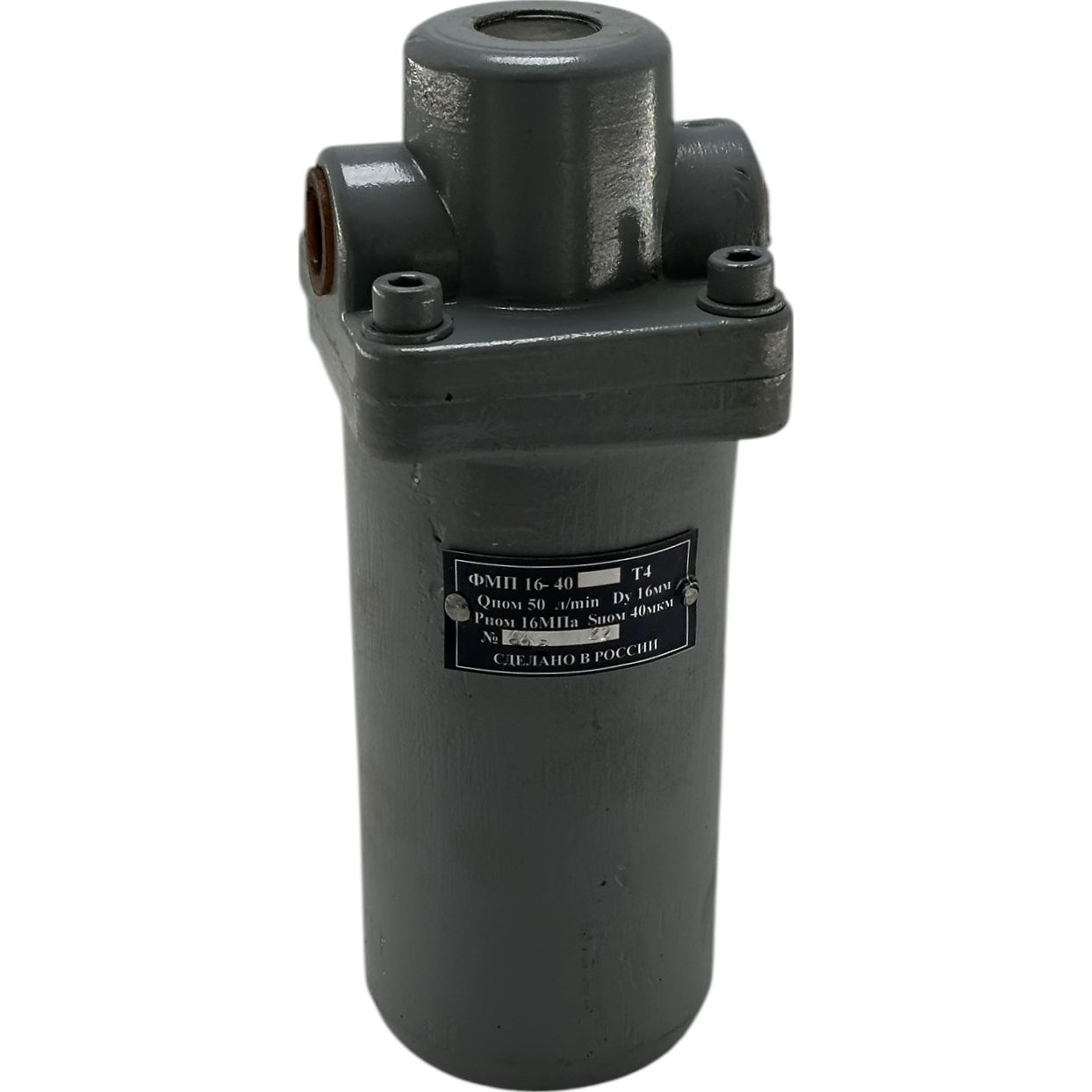

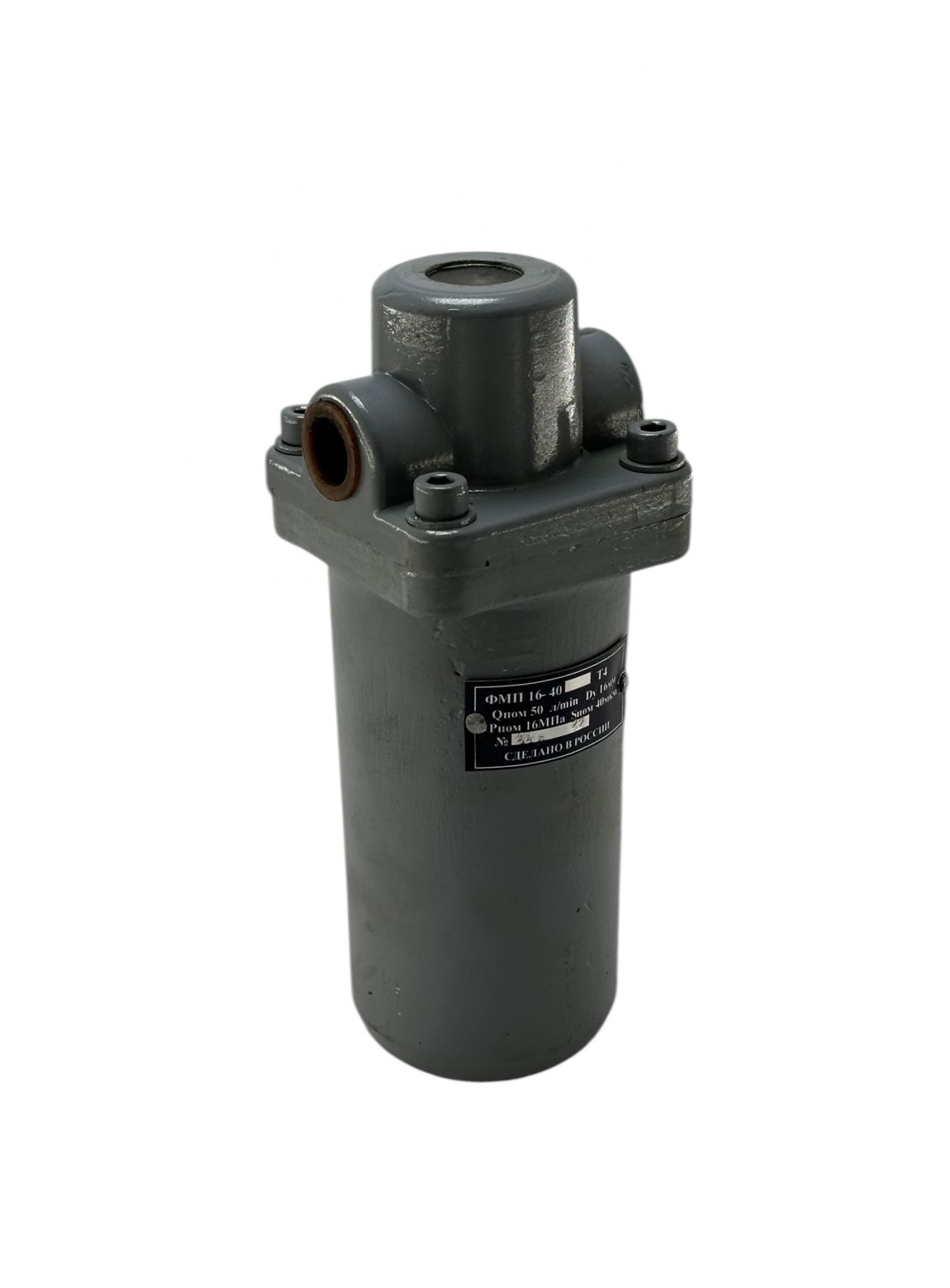

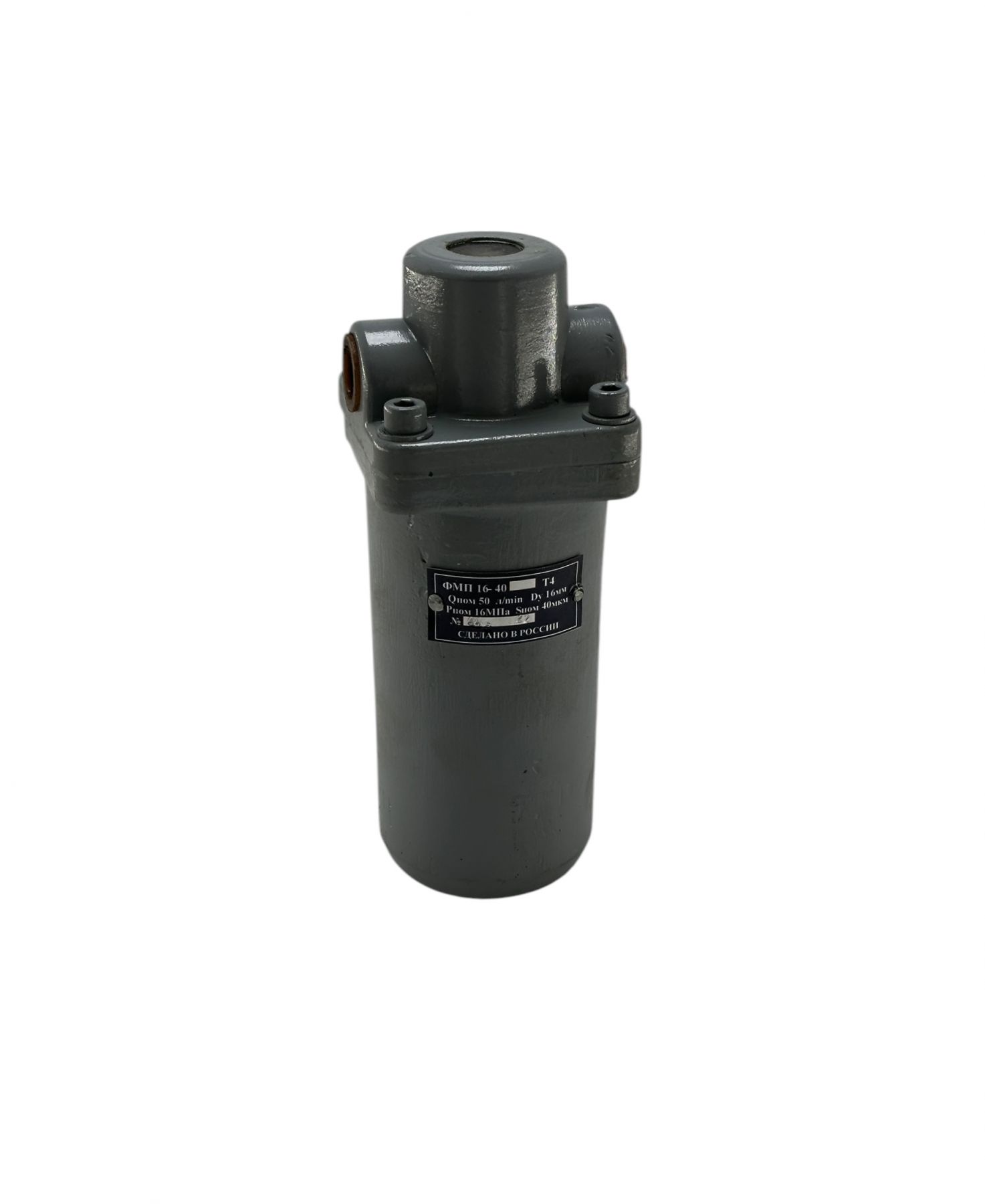

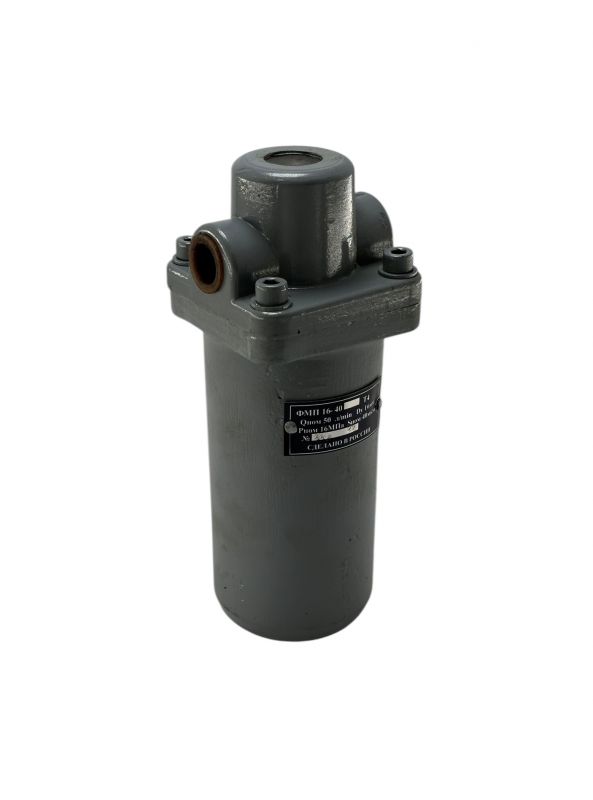

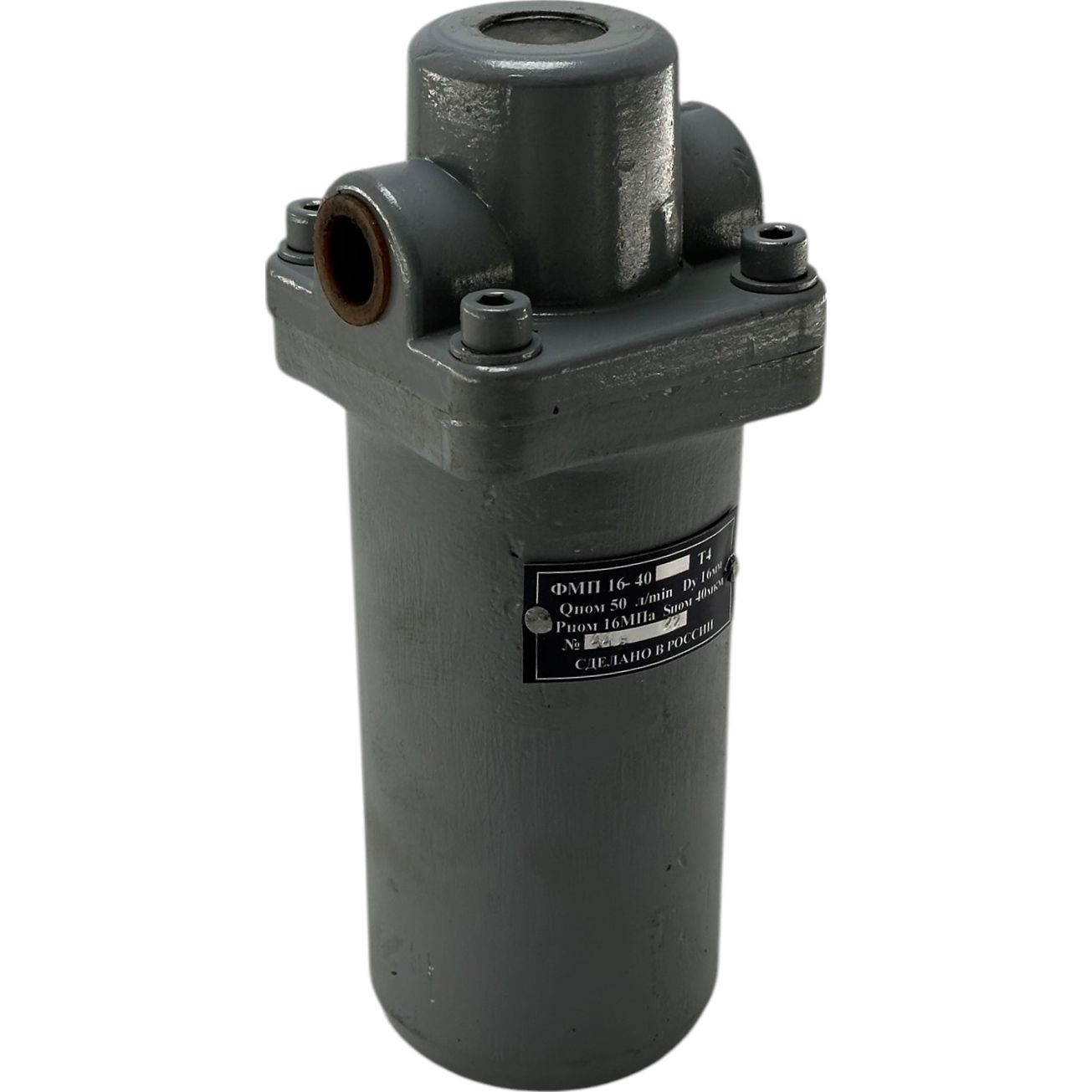

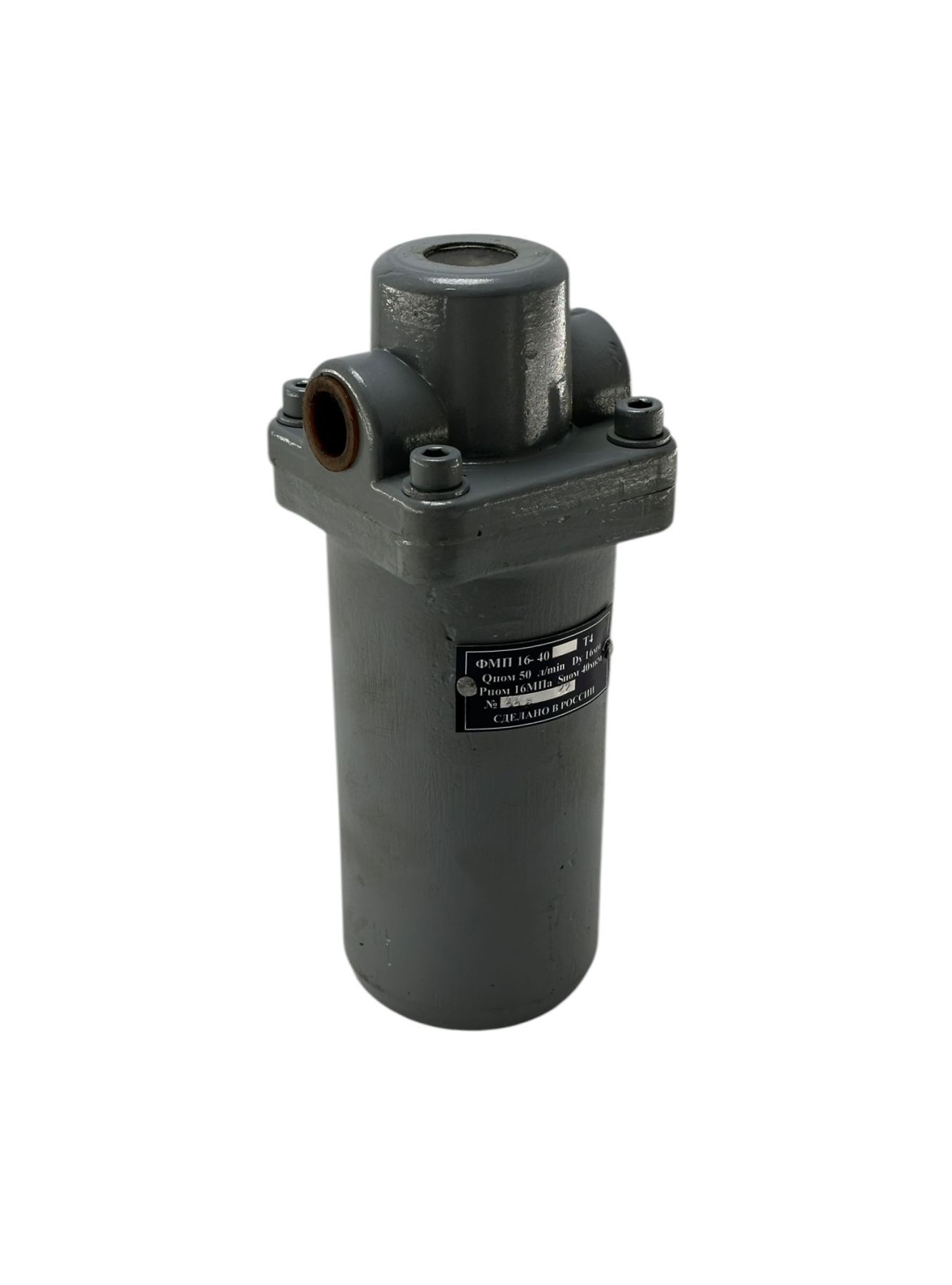

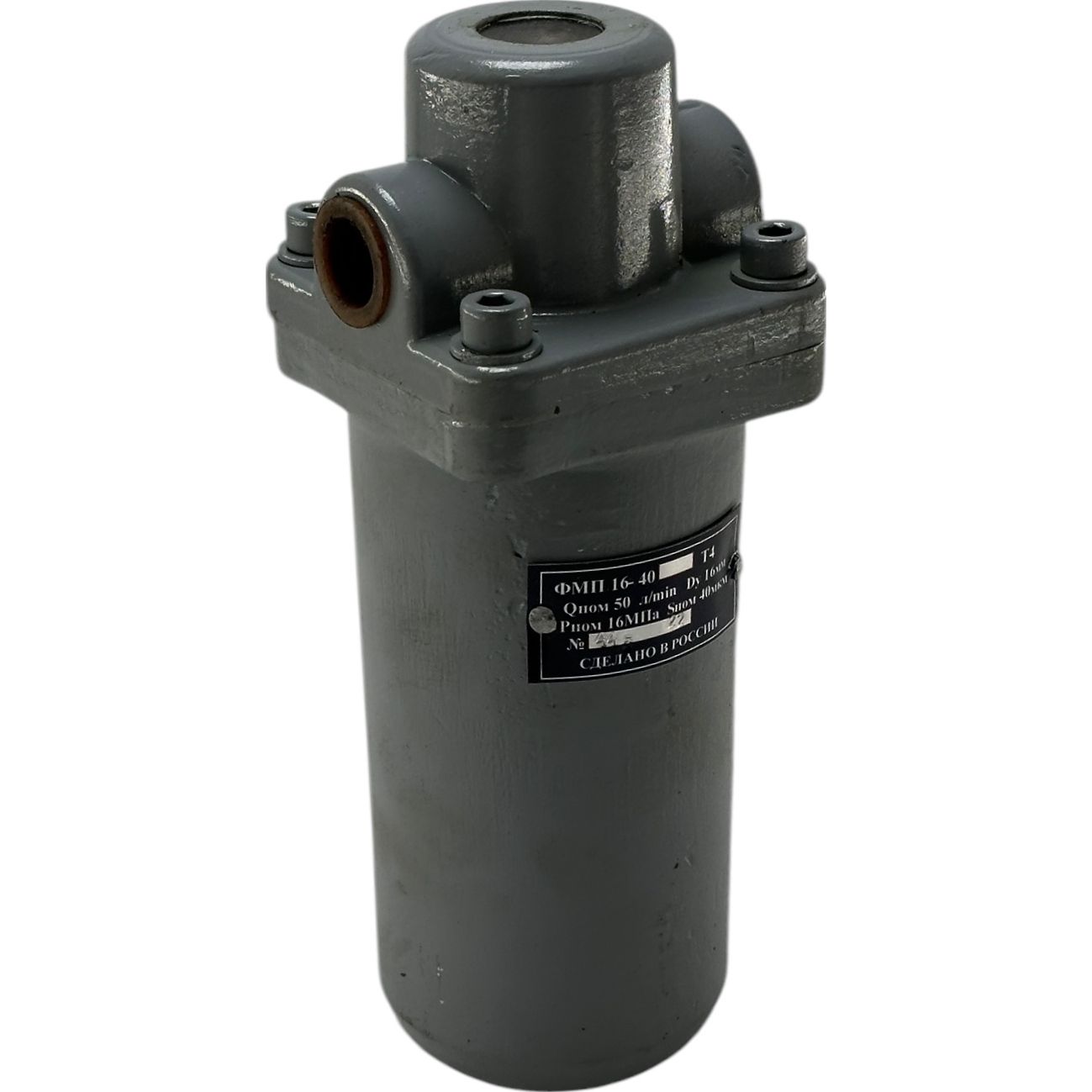

Фильтр магнитно-пористый ФМП 16/40

Технические характеристики:

Условный проход, мм: 16

Номинальное давление, МПа: 1,6

Номинальный расход л/мин: 40

Масса , кг.: 1,75

Фильтр магнитно-пористый с видимым индикатором загрязнения ФМП-16/40 предназначен для очистки минеральных масел от механических примесей и ферромагнитных частиц. Он устанавливается в гидравлических и смазочных системах станков, прессов и прочих машин, работающих под номинальным давлением 1,6 МПа. Рабочая температура масла — от 1 до 80 °С, вязкость кинематическая 500 мм2/с. Температура окружающей среды — от 1 до 40 °С.

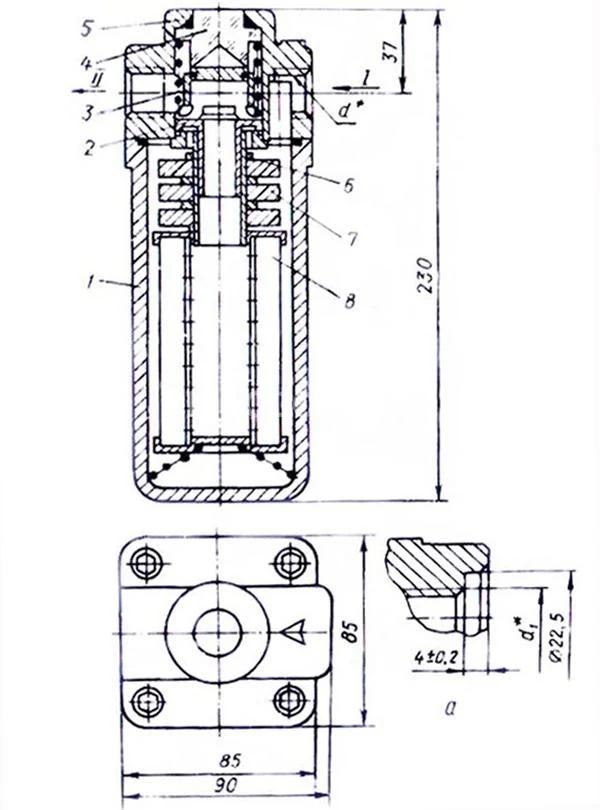

Климатическое исполнение и категория размещения фильтров для умеренного климата — УХЛ4, для тропического климата — О4.1. Конструкция фильтра включает крышку 5 (на рисунке),стакан 1, линзу 4, экран 3, клапан 2, седло 6, магниты 7 и фильтрующий элемент.

Нерафинированная жидкость поступает через входное отверстие в крышке в полость стакана, проходит через магниты и фильтрующий элемент и выходит через выходное отверстие к потребителю.

По мере загрязнения фильтрующего элемента увеличивается перепад давлений между входом и выходом. При достижении заданного перепада открывается перепускной клапан, поднимая экран, и благодаря линзе формируется визуальный сигнал (красный круг на наружном торце линзы) о засорении фильтрующего элемента и необходимости замены.
