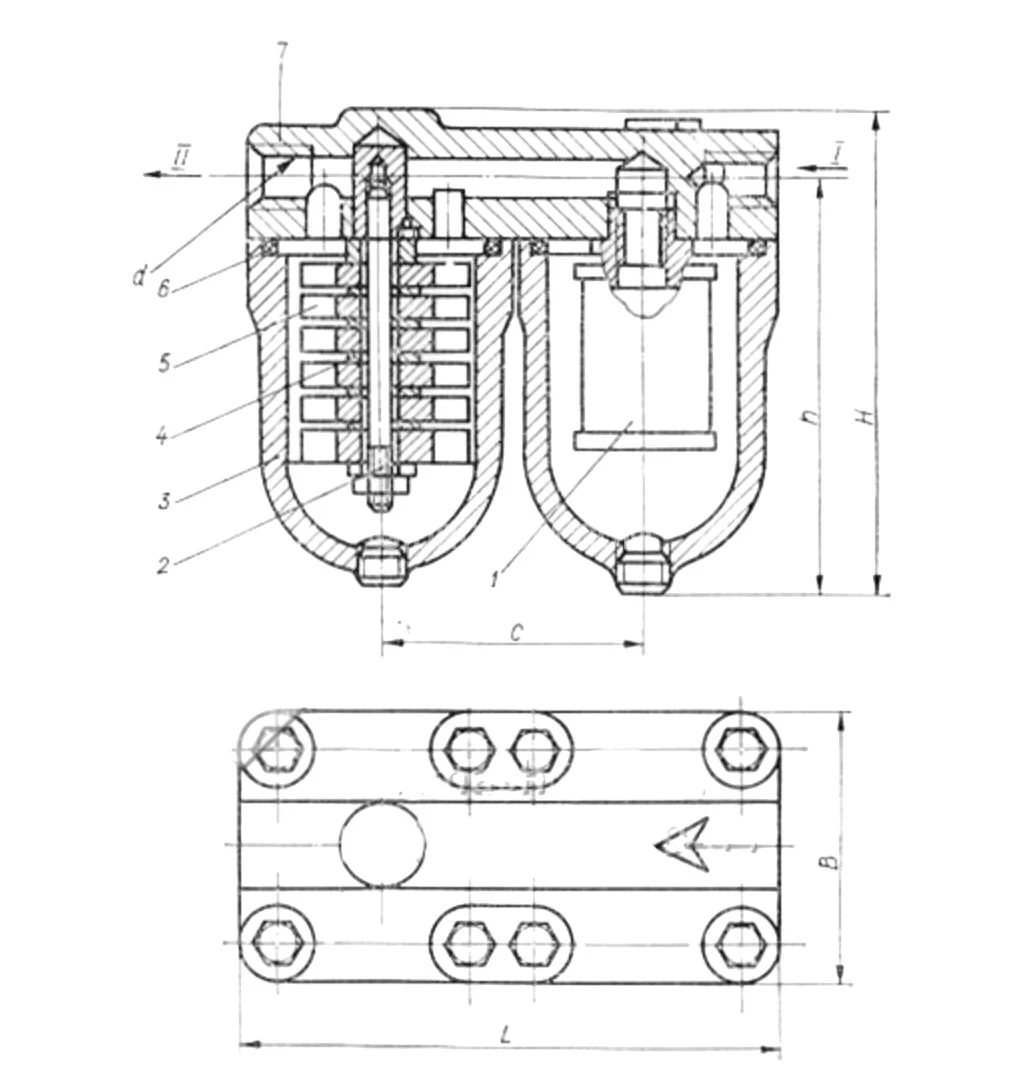

Фильтр магнитный сетчатый 016ФМС-13М

Технические характеристики:

Условный проход, мм.: 16

Номинальное давление, МПа: 6,3

Номинальный расход, л/мин: 32

Тонкость фильтрации, мкм: 160

Масса , кг.: 10,5

• ФМС-1М: модель с резьбовым креплением для установки на трубопроводы.
• ФМС-2М: встраиваемая модель, монтируемая непосредственно в посадочные гнезда механизмов (отличается конструкцией крышки и отсутствием внешних стаканов).

1. Сетчатый блок: в первом стакане на резьбе закреплен сетчатый фильтроэлемент.
2. Магнитный блок (уловитель): во втором стакане размещена ось с набором плоских магнитов, разделенных дистанционными шайбами.

1. Грубая очистка: Поток поступает в первый стакан, где сетка задерживает механические примеси.
2. Тонкая магнитная очистка: Пройдя через каналы в крышке, масло попадает во второй стакан. Здесь магниты улавливают ферромагнитные частицы.
3. Эффект «магнитной щетки»: Осевшие на магнитах частицы образуют ворсистый слой, который начинает работать как дополнительный фильтр, улавливая даже немагнитные мелкие фракции, прошедшие через первую сетку.

• Доступность: Выбирайте место, обеспечивающее свободный демонтаж и осмотр устройства.
• Защита: Избегайте зон с интенсивной вибрацией и вероятностью механических ударов.
• Направление потока: При монтаже следите, чтобы стрелка на корпусе (крышке) строго соответствовала направлению движения масла в системе.

1. Ослабить крепежные болты и демонтировать стаканы.
2. Извлечь сетчатый элемент и ось с магнитным блоком.
3. Тщательно промыть детали в керосине.
4. Просушить компоненты, продув их очищенным сжатым воздухом.

Технические характеристики:

Условный проход, мм.: 16

Номинальное давление, МПа: 6,3

Номинальный расход, л/мин: 32

Тонкость фильтрации, мкм: 160

Масса , кг.: 10,5

Фильтры-осушители воздуха типа ФВ предназначены для удаления влаги из воздуха, находящегося в резервуарах над уровнем масла в таких отраслях, как нефтяная, нефтепереработка, нефтехимия, газодобыча, газопереработка, металлургия и другие отрасли промышленности.

Фильтры ФВ являются элементами комплектации резервуаров для хранения масел. Возможна поставка с набором монтажных элементов КМЧ.

«Химмашнефтекомплект» разрабатывает и выпускает фильтры воздухоосушители типа ФВ по техническим условиям ТУ 25.99.29.190-010-14163964-2020. Производство фильтров ФВ осуществляется на собственном предприятии в городе Саратове.

Компания разрабатывает и производит фильтры-воздухоосушители под конкретный проект заказчика, учитывая параметры производительности при наполнении/сливе и другие характеристики. Возможна изготовление по ТУ 3683-053-00217633-2006.

Пример условного обозначения фильтра ФВ:

ФВ-100-09Г2С-УХЛ1/КМЧ ТУ 25.99.29.190-010-14163964-2020

Фильтр воздухоосушительный для резервуара с масляной емкостью 100 м³, корпус из конструкционной низколегированной стали 09Г2С, климатическое исполнение УХЛ, размещение 1, с комплектом монтажных частей, по ТУ 25.99.29.190-010-14163964-2020.

Воздухоосушительный фильтр состоит из верхнего корпуса фильтра и нижнего корпуса, соединённых фланцами. В верхнем корпусе размещён силикагель, в нижнем — масло. Внутри нижнего корпуса расположен патрубок с сетчатым рукавом.

Заводаемый воздух по трубам поступает через масло и сетчатый рукав, очищаясь от механических примесей и влаги. Затем воздух через сетку попадает в корпус фильтра с силикагелем и окончательно осушается. Остаточная влага поглощается силикагелем.

На корпус фильтра устанавливается крышка, с помощью которой фильтр крепится к патрубку с фланцами, а затем к монтажному патрубку резервуара.

Заводаемый воздух по трубам проходит через масло и сетчатый рукав, очищается от механических примесей и влаги, затем через сетку попадает в корпус фильтра с силикагелем, где оно окончательно осушается. Остатки влаги поглощаются силикагелем.

Через крышку, закрепляющую фильтр к патрубку с фланцами и далее к монтажному патрубку резервуара, устанавливают крышку корпуса фильтра.
