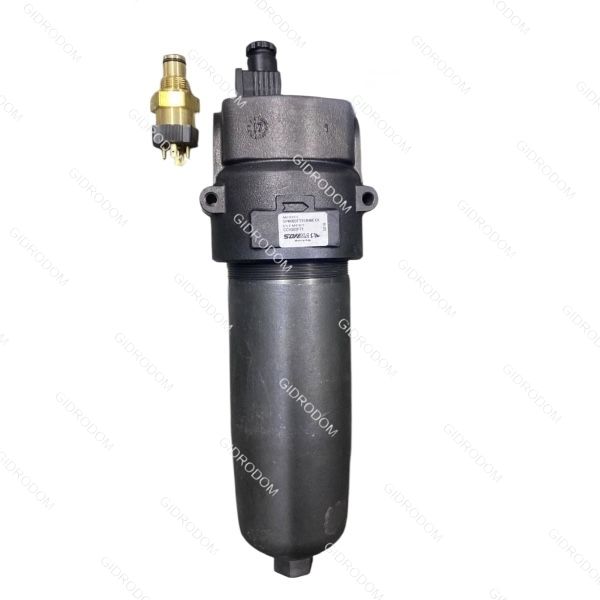

фильтр напорный SPM302FT1SB46EXX SOFIMA
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка

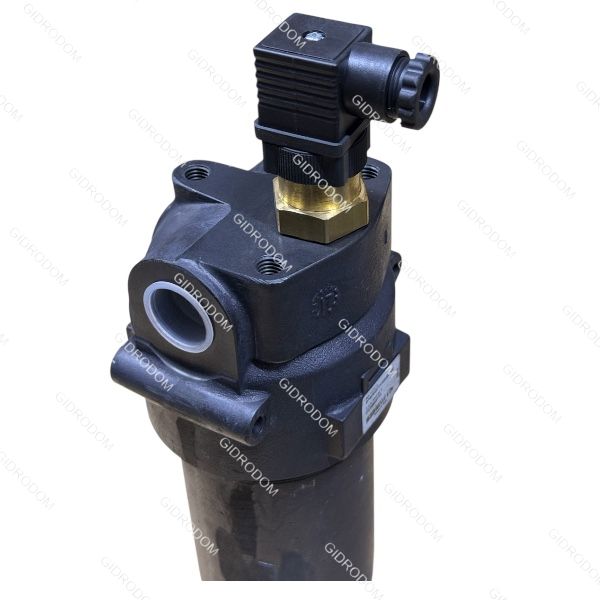

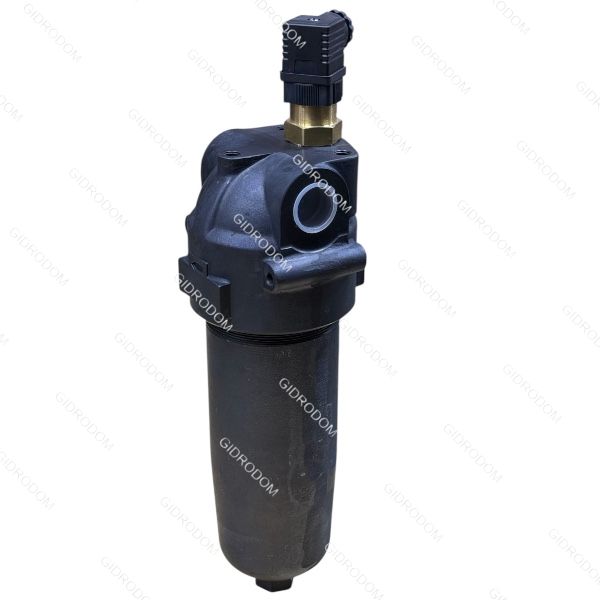

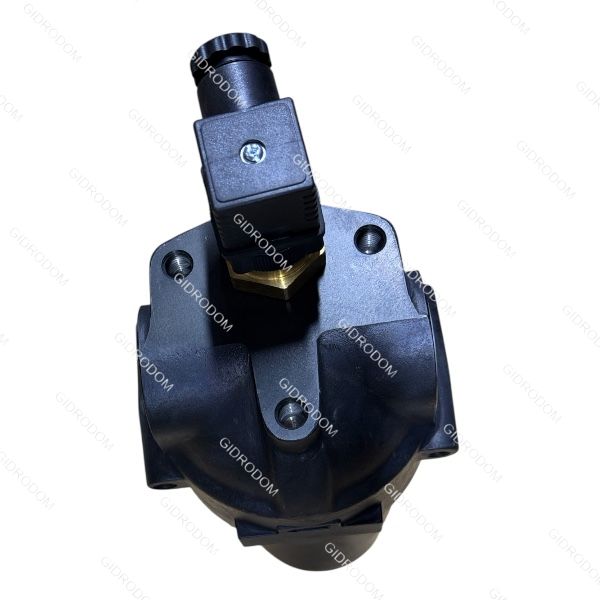

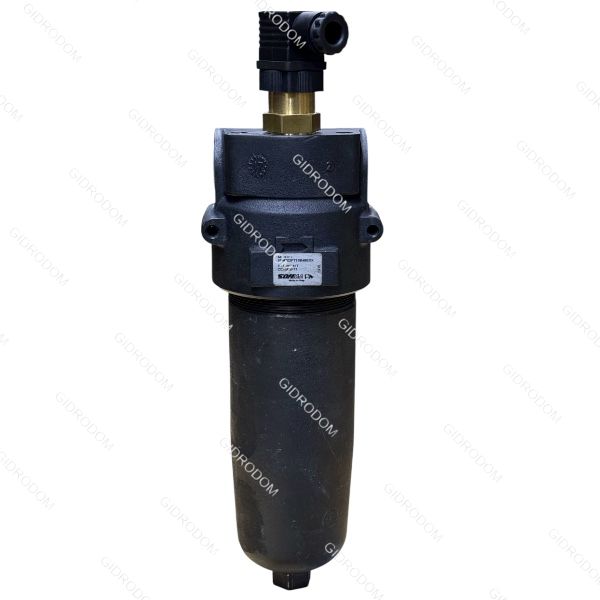

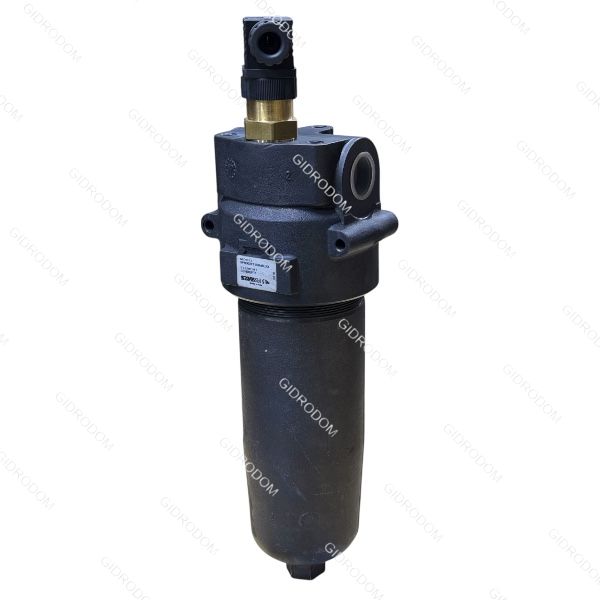

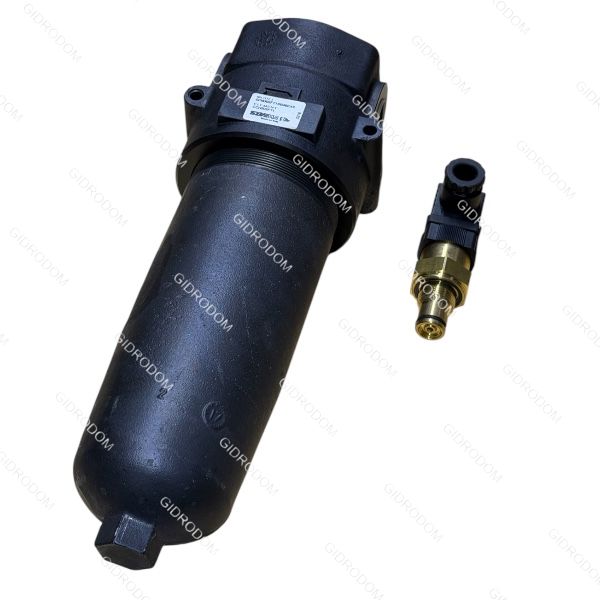

Напорный гидравлический фильтр SPM302FT1SB46EXX производства SOFIMA (входит в группу компаний UFI Filters / MP Filtri) представляет собой фильтр среднего/высокого давления линейного монтажа. Он широко применяется в гидросистемах мобильной техники (например, на отечественных автокранах «Галичанин») и промышленного оборудования.
Главное отличие серии SPM от ранее рассмотренной серии MHT — это облегченный корпус, рассчитанный на рабочее давление до 220 бар (вместо 420 бар), выполненный полностью из анодированного алюминия.
Технические характеристики
| Параметр | Значение / Спецификация |
|---|---|
| Тип фильтра | Напорный (магистральный), линейного монтажа |
| Максимальное рабочее давление | 220 бар (22 МПа) |
| Номинальный расход | До 130 л/мин (в зависимости от вязкости масла) |
| Тонкость фильтрации | 10 мкм (абсолютная, коэффициент \(\beta_{10(c)} \ge 1000\)) |
| Материал фильтроэлемента | Неорганическое стекловолокно (микроволокно) |
| Перепускной (байпасный) клапан | Встроенный, давление срабатывания 6 бар (600 kPa) |
| Присоединительная резьба | G 1" (BSP) |
| Индикатор загрязненности | Электрическое реле давления тип 6E (настройка 5 бар) |
| Материал корпуса | Анодированный алюминий (голова и колба) |

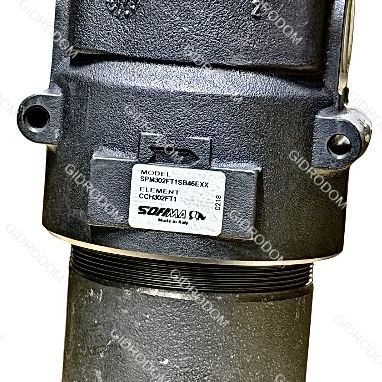

Посимвольная расшифровка маркировки
- SPM — Серия напорных фильтров линейного монтажа с рабочим давлением до 220 бар.
- 302 — Типоразмер корпуса. Задает габаритные размеры и пропускную способность до 130 л/мин.
- F — Материал фильтрующей шторы: неорганическое стекловолокно. Обеспечивает абсолютную фильтрацию и высокую грязеемкость.
- T1 — Тип присоединения и уплотнений. Линейный монтаж, внутренняя трубная резьба G 1" (BSP), уплотнения NBR (нитрильный каучук для стандартных минеральных масел).
- S — Исполнение без магнитной вставки (стандарт).
- B4 — Тонкость фильтрации: 10 мкм.
- 6E — Тип индикатора загрязнения. Электрический сигнализатор (реле давления) с квадратным разъемом DIN 43650. Реагирует на перепад давления в 5 бар (замыкает/размыкает контакт до открытия байпасного клапана).
- XX — Модификация / Специальный код завода-изготовителя, подтверждающий базовое исполнение.
Описание конструкции

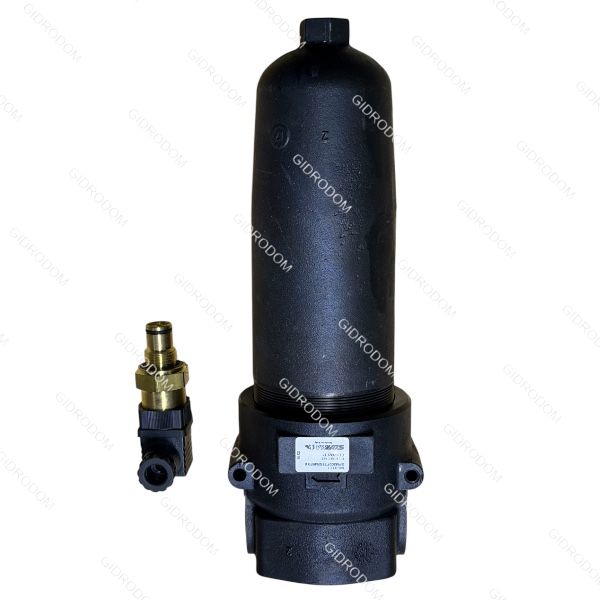

- Голова и колба (стакан): Выполнены из анодированного алюминия, что делает конструкцию легкой и компактной по сравнению с тяжелыми чугунными фильтрами высокого давления. Колба вкручивается в головку по резьбе.
- Сменный картридж: Имеет артикул, начинающийся с CH302F.... Поток масла идет снаружи внутрь. Загрязнения задерживаются многослойным стекловолокном.
- Байпасный клапан (6 бар): Защищает систему от разрыва шторы фильтра при пиковых нагрузках, пуске на холодном (вязком) масле или критическом засорении.

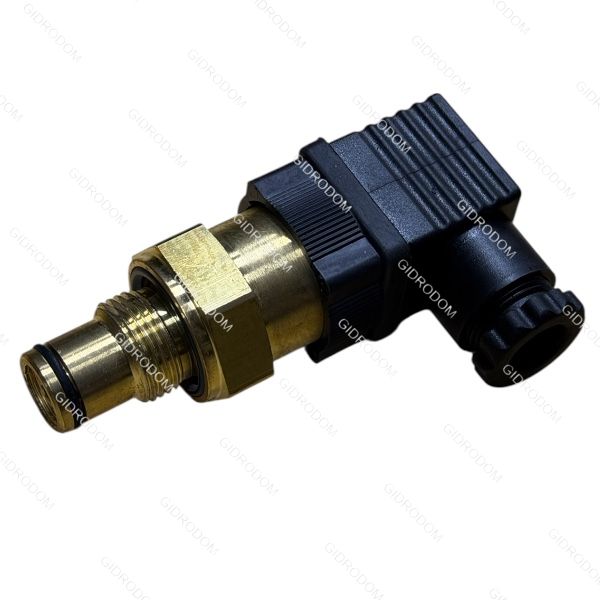

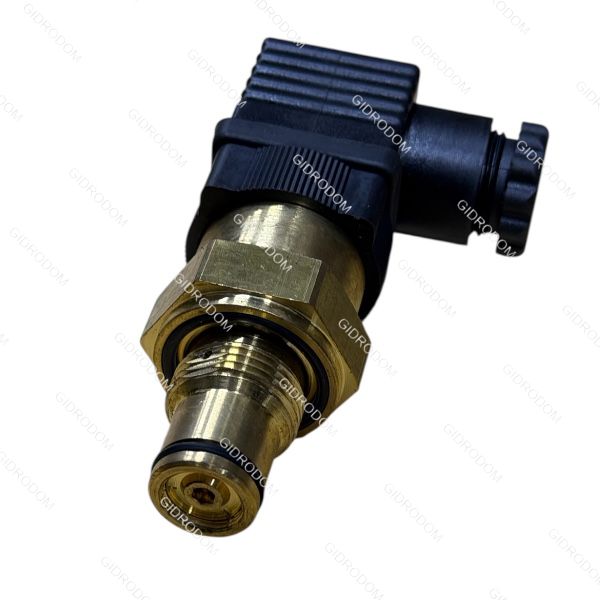

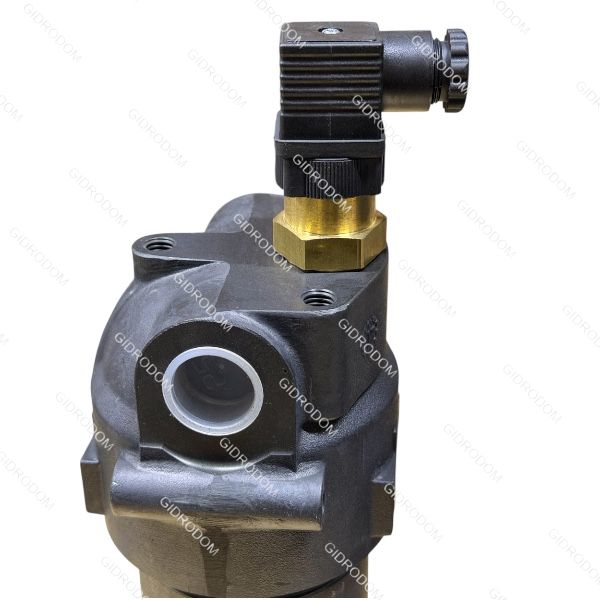

- Электрический датчик (6E): Подает сигнал на пульт управления спецтехники или станка, когда перепад давления между входом и выходом достигает 5 бар. Это сообщает оператору, что фильтроэлемент забит и требует срочной замены.
