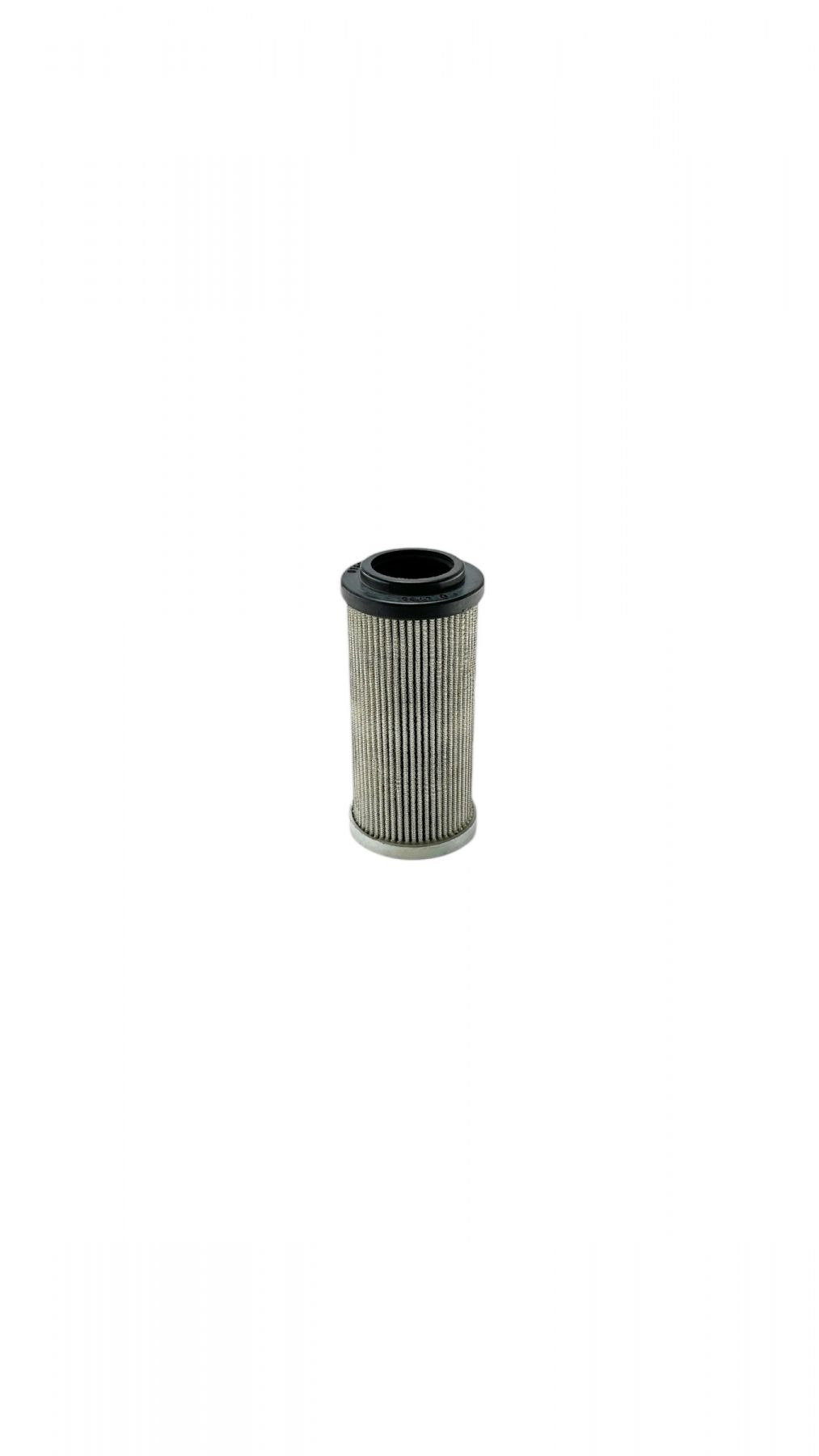

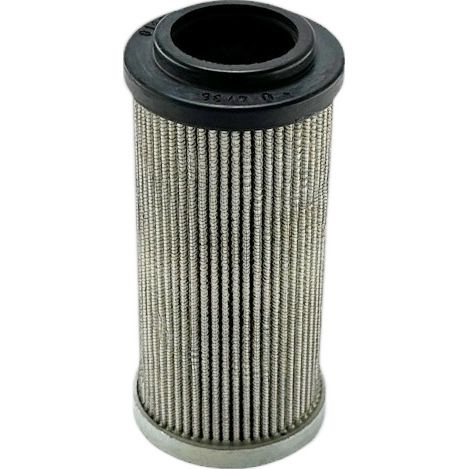

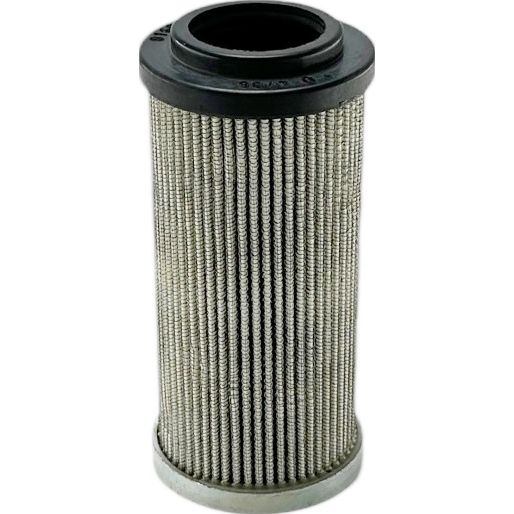

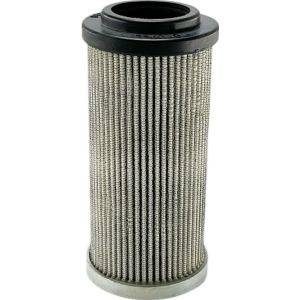

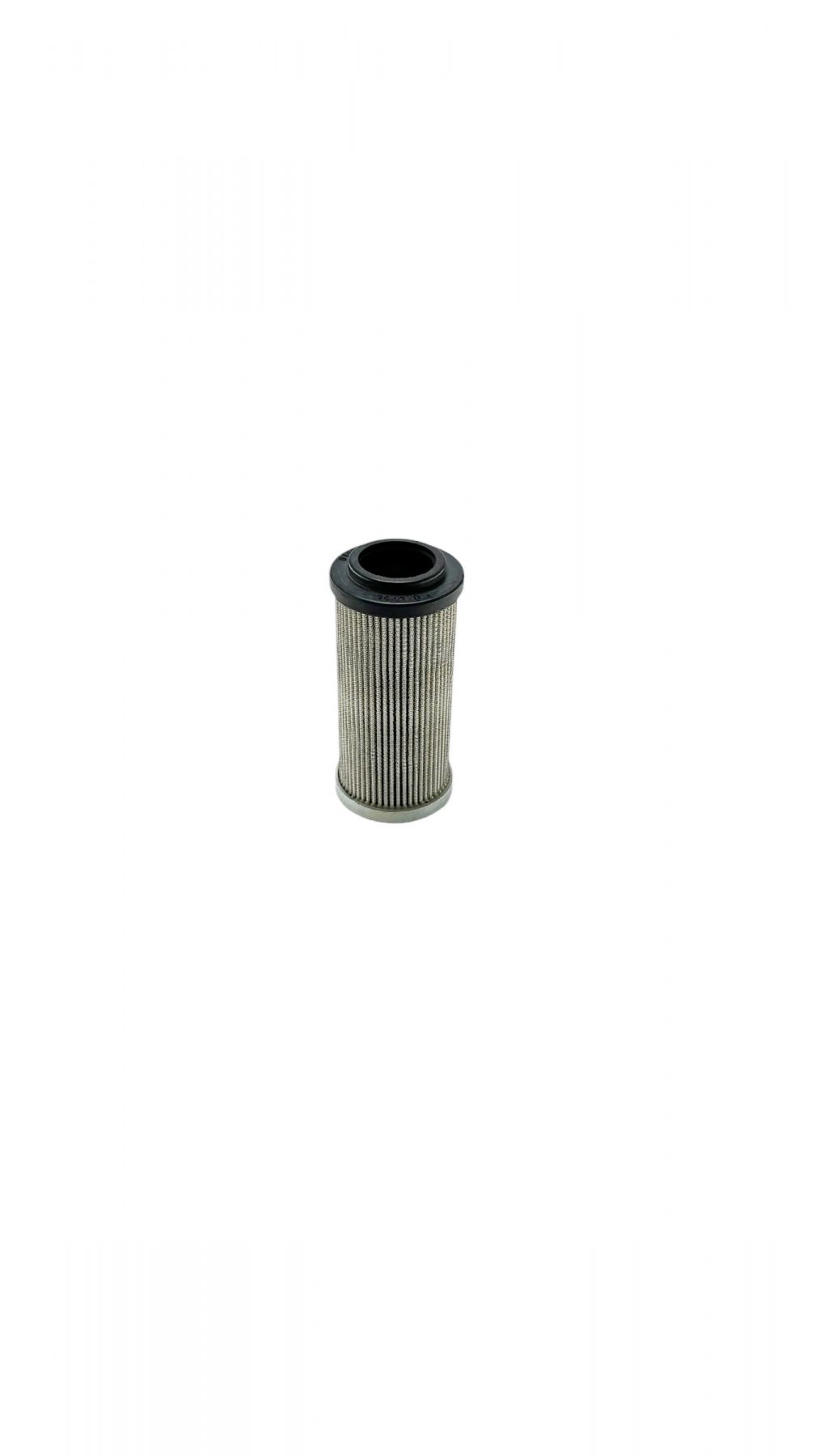

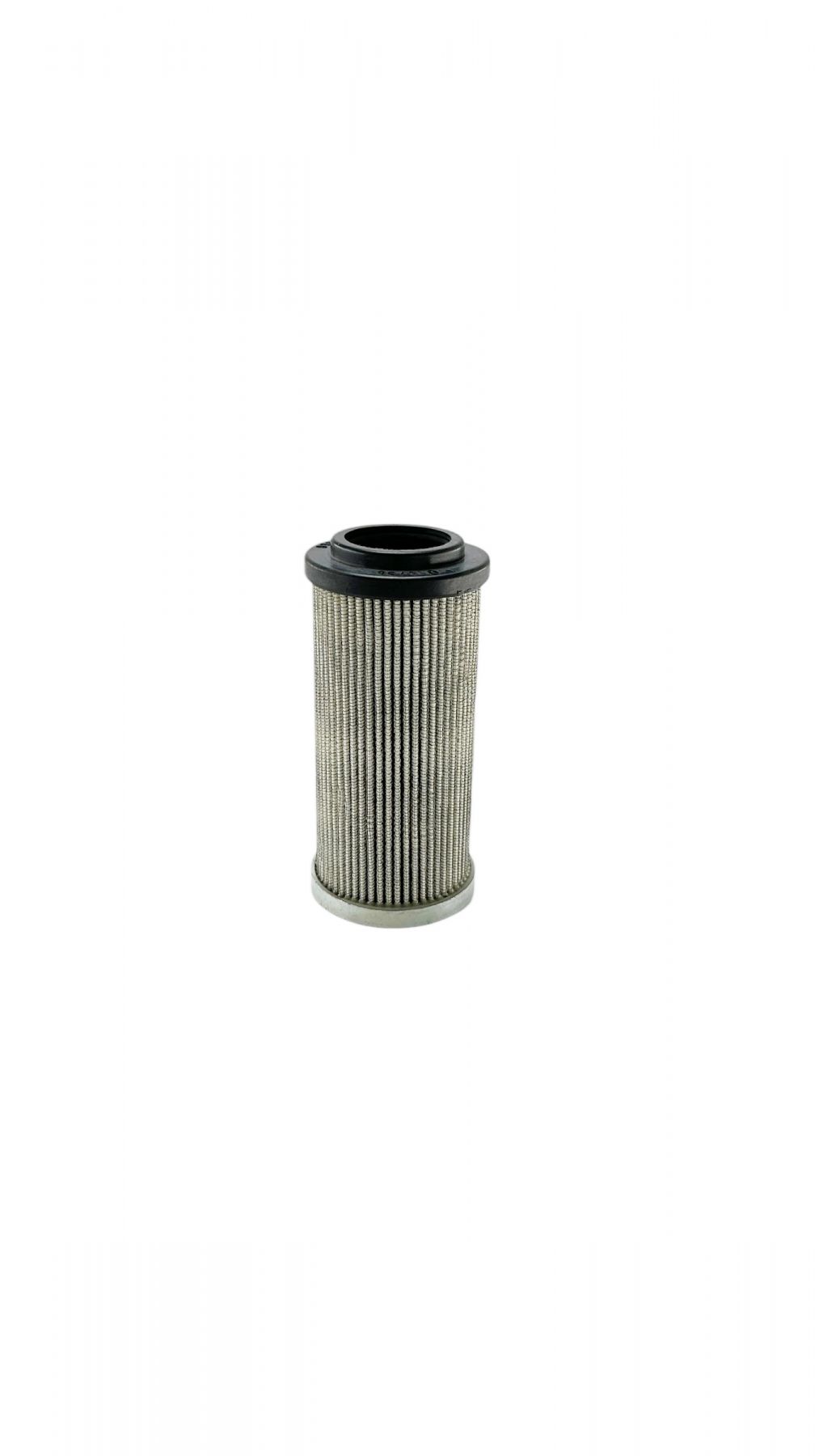

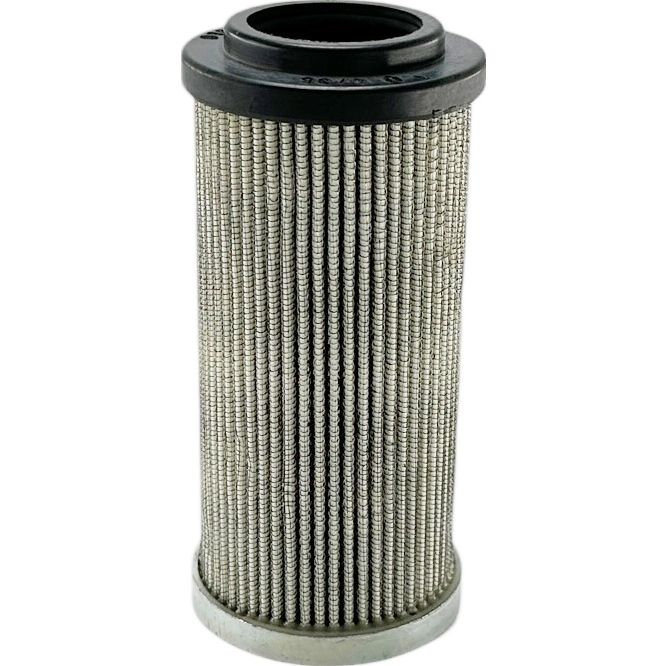

Фильтроэлемент 0160D010PS HYDAC

Технические характеристики:

Внешний диаметр (D1): 69 мм.

Внутренний диаметр (D2): 33 мм.

Высота: 116 мм.

Вес: 0,3 кг.

Тип: гидравлический фильтроэлемент для линейных фильтров.

Типоразмер: 0160.

Тонкость фильтрации: 10 мкм.

Фильтрующий материал: многослойное стекловолокно с градиентной плотностью.

Уплотнения: NBR (нитрильный каучук), опционально — FKM/FPM для агрессивных сред иповышенных температур.

Рабочий температурный диапазон: от −20 °C до +100 °C (для NBR).

Максимальный перепад давления: 25 бар.

Направление потока: снаружи внутрь.

Совместимость с жидкостями:

• • гидравлические масла (H до HLPD по DIN 51524);

  • смазочные масла (DIN 51517, API, ACEA, DIN 51515, ISO 6743);

  • компрессорные масла (DIN 51506);

  • биоразлагаемые жидкости (VDMA 24568 HETG, HEES, HEPG);

  • огнестойкие жидкости (HFA, HFB, HFC, HFD).

1.1 КОНСТРУКЦИЯ

Фильтроэлемент, который является центральной частью фильтра, выполняет фактическую функцию фильтрации и/или осушения внутри корпуса. Он состоит из нескольких гофрированных фильтрующих и опорных слоёв, собранных в цилиндр вокруг или внутри стабилизирующей опорной трубки. Эти пакетные сборки, образующие сетку, герметизируются торцевыми крышками. В любом случае направление потока через фильтрующие элементы идёт снаружи внутрь. В зависимости от вида фильтра фильтр-пакет может быть заключён в дополнительный внешний пластиковый корпус из-за фильтрующего материала. В качестве примера ниже приведена конструкция элемента Betamicron®-4.

1.2 СОВМЕСТИМОСТЬ С ГИДРАВЛИЧЕСКИМИ ЖИДКОСТЯМИ ISO 2943

- Гидравлические масла классов H до HLPD в соответствии с DIN 51524.

- Смазочные масла по DIN 51517, API, ACEA, DIN 51515, ISO 6743.

- Компрессорные масла по DIN 51506.

- Биоразлагаемые рабочие жидкости по VDMA 24568 HETG, HEES, HEPG.

- Огнестойкие жидкости HFA, HFB, HFC и HFD.

- Рабочие жидкости с высоким содержанием воды (>50%) по запросу.

1.3 ГАРАНТИЯ КАЧЕСТВА

Фильтроэлементы HYDAC проходят проверки и их качество постоянно контролируется в соответствии с такими стандартами:

- ISO 2941

- ISO 2942

- ISO 2943

- ISO 3724

- ISO 3968

- ISO 11170

- ISO 16889

ОПИСАНИЕ МНОГОПРОХОДНОГО ИСПЫТАНИЯ

Многоступенчатое испытание представляет собой упрощённый гидравлический контур, в котором испытываемый фильтрующий элемент подвергается действию постоянного расхода. До и после элемента определяется размер и количество частиц загрязнения. Соотношение числа частиц определённого размера (и больших) до фильтра к числу частиц такого же размера после фильтра характеризует эффективность фильтрации и называется значением βx(c). «X» обозначает рассматриваемый размер частиц. Значение βx(c) 200 и выше считается абсолютной фильтрацией по DIN 24550. Важно, чтобы βx(c) сохранял абсолютный уровень в широком диапазоне перепадов давления и не падал с ростом загрязнения элемента и времени эксплуатации. Точность фильтрации оценивается по βx(c) (см. иллюстрацию).

Эксплуатационные характеристики

Благодаря высоким требованиям к абсолютной эффективности элементы HYDAC надёжно защищают важные и дорогостоящие компоненты гидравлической системы и тем самым продлевают срок их службы. Важнейшие эксплуатационные характеристики включают:

- высокий уровень разделения частиц (βx(c));

- высокий уровень разделения частиц при широком диапазоне перепада давления (устойчивость βx(c));

- высокая грязеёмкость;

- высокая стабильность давления;

- низкий начальный перепад давления;

- хорошая усталостная прочность;

- хорошая водоудерживающая способность (для водопоглощающего фильтрующего материала).
