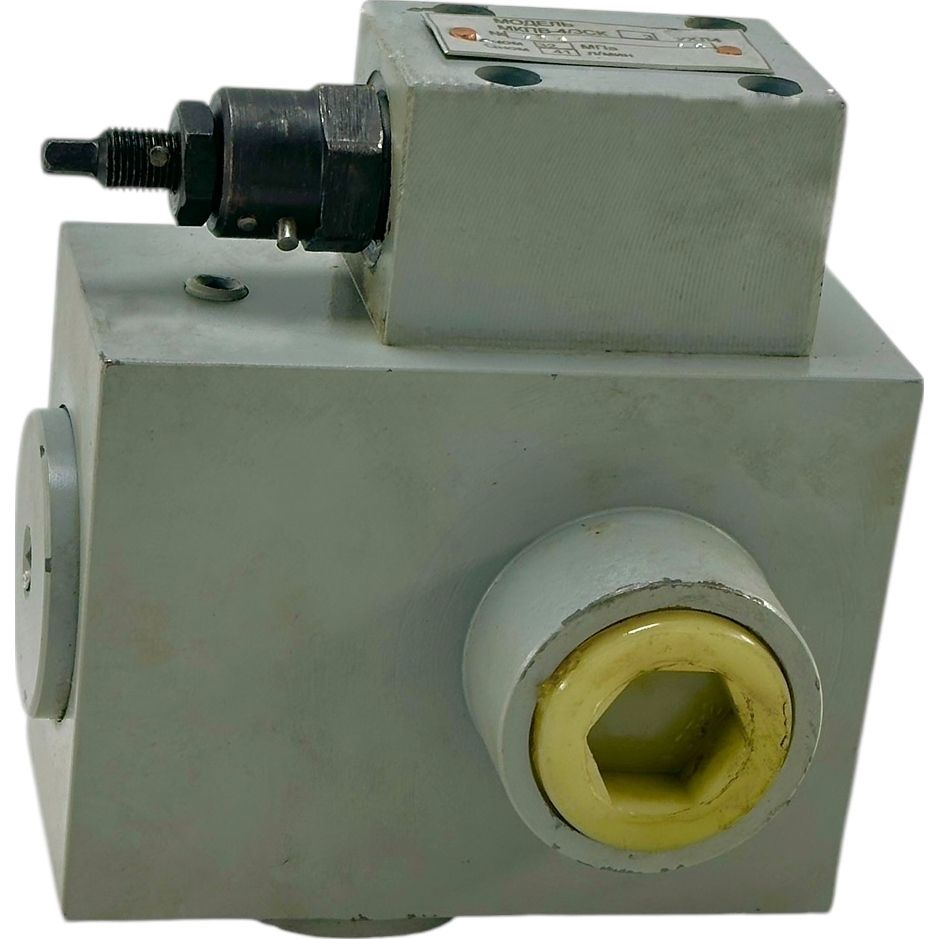

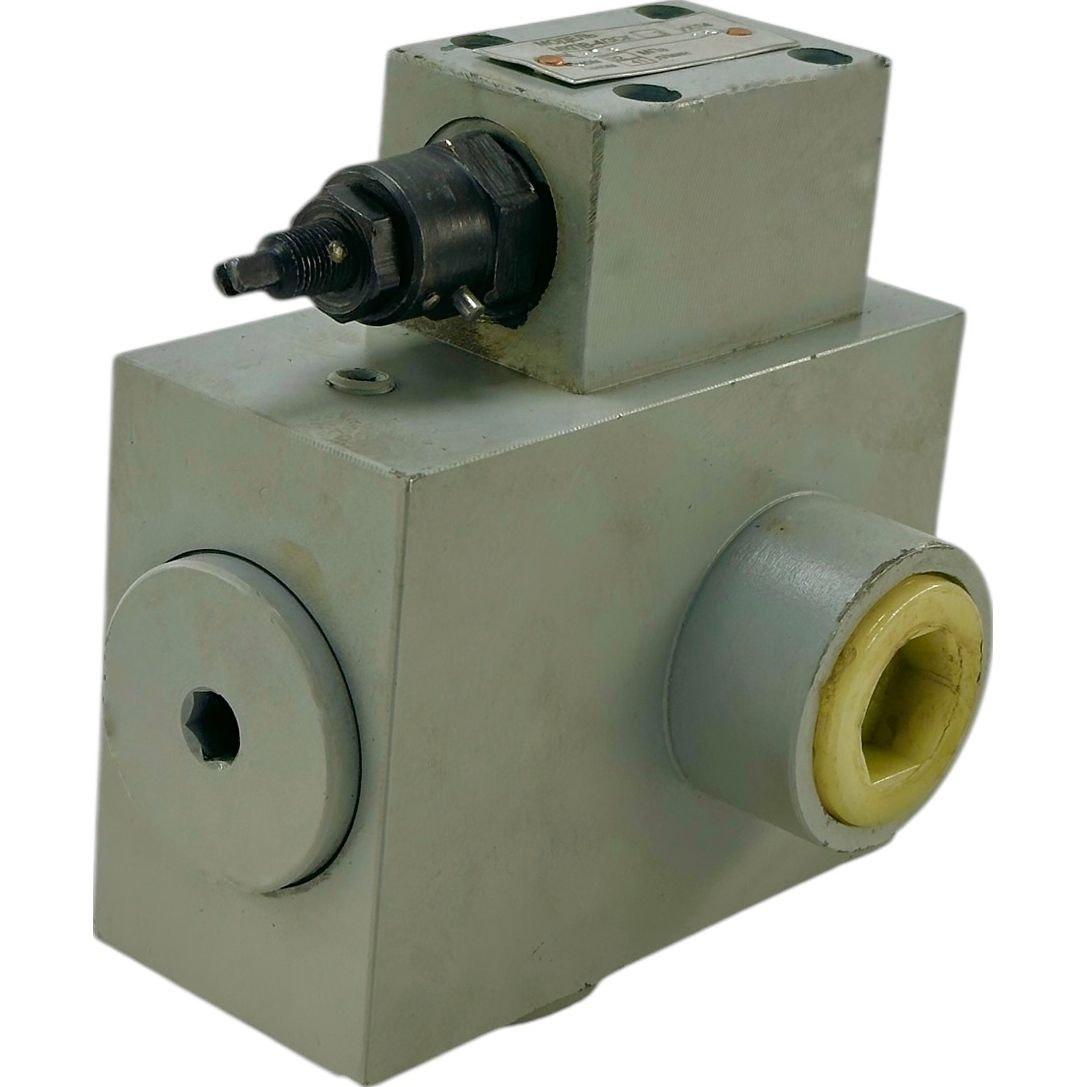

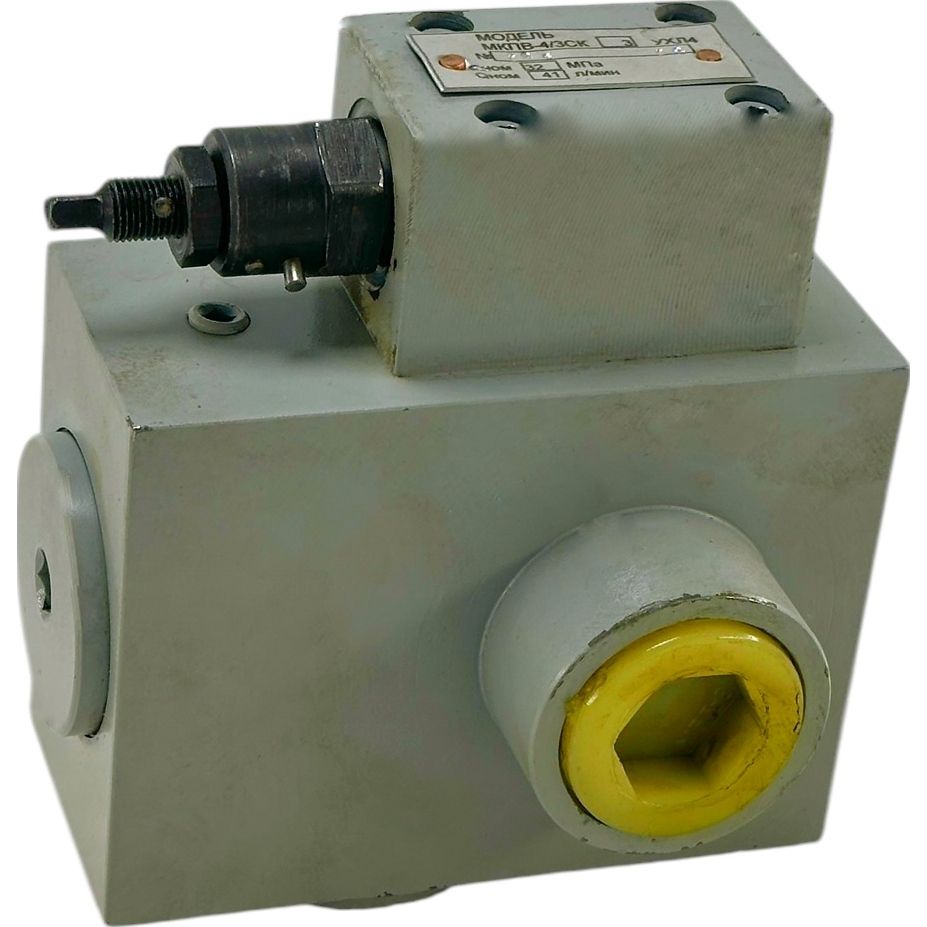

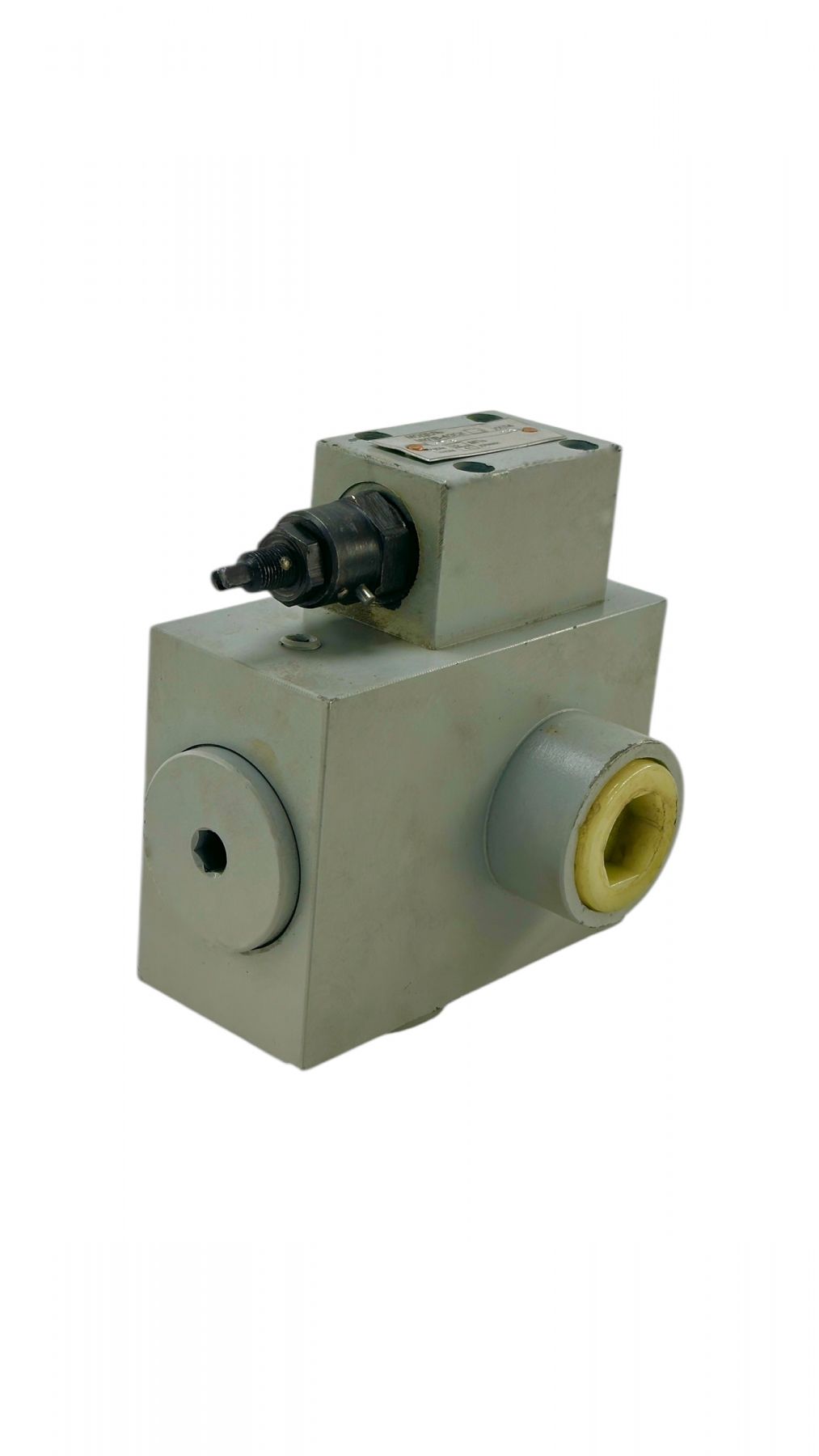

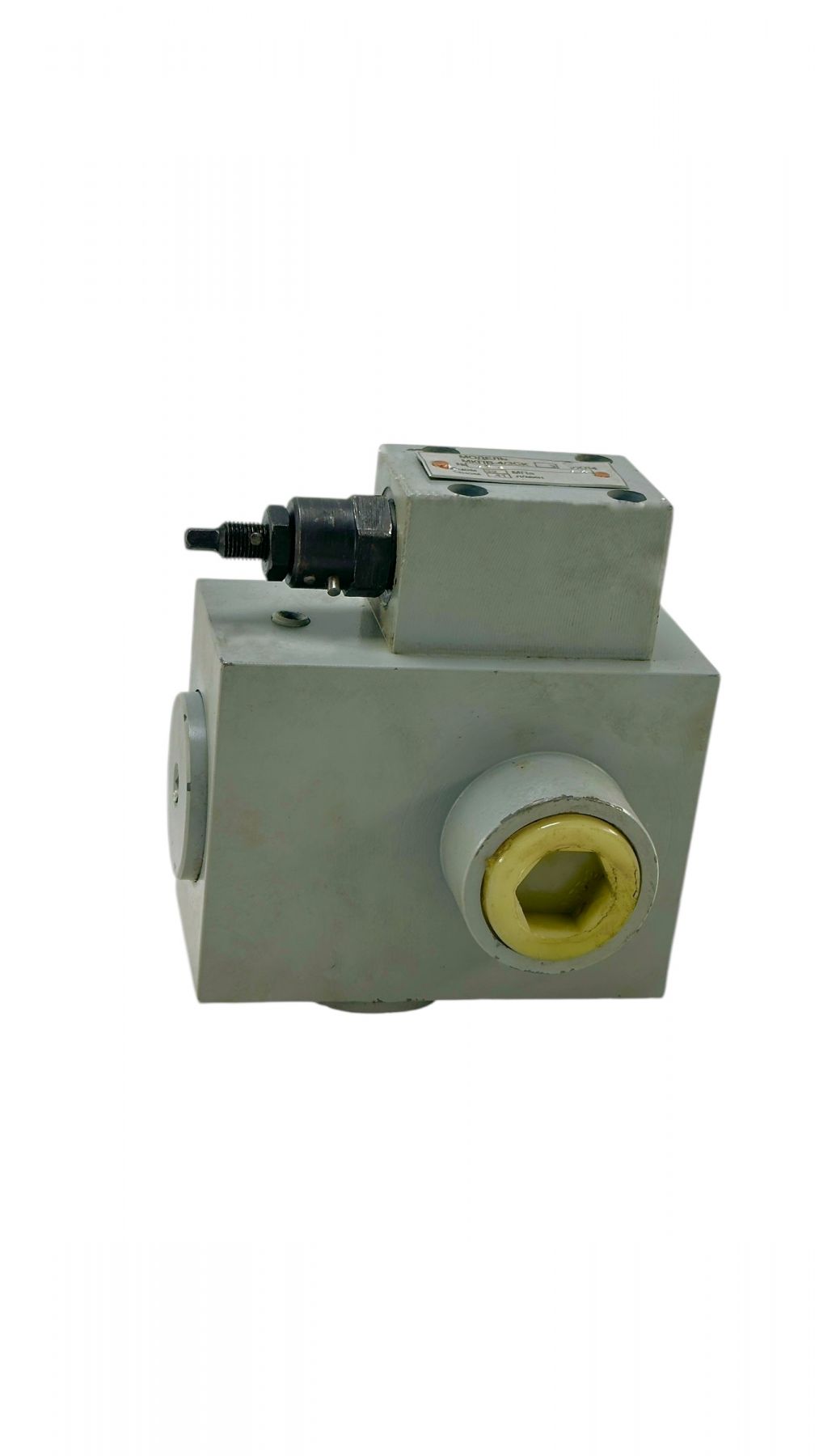

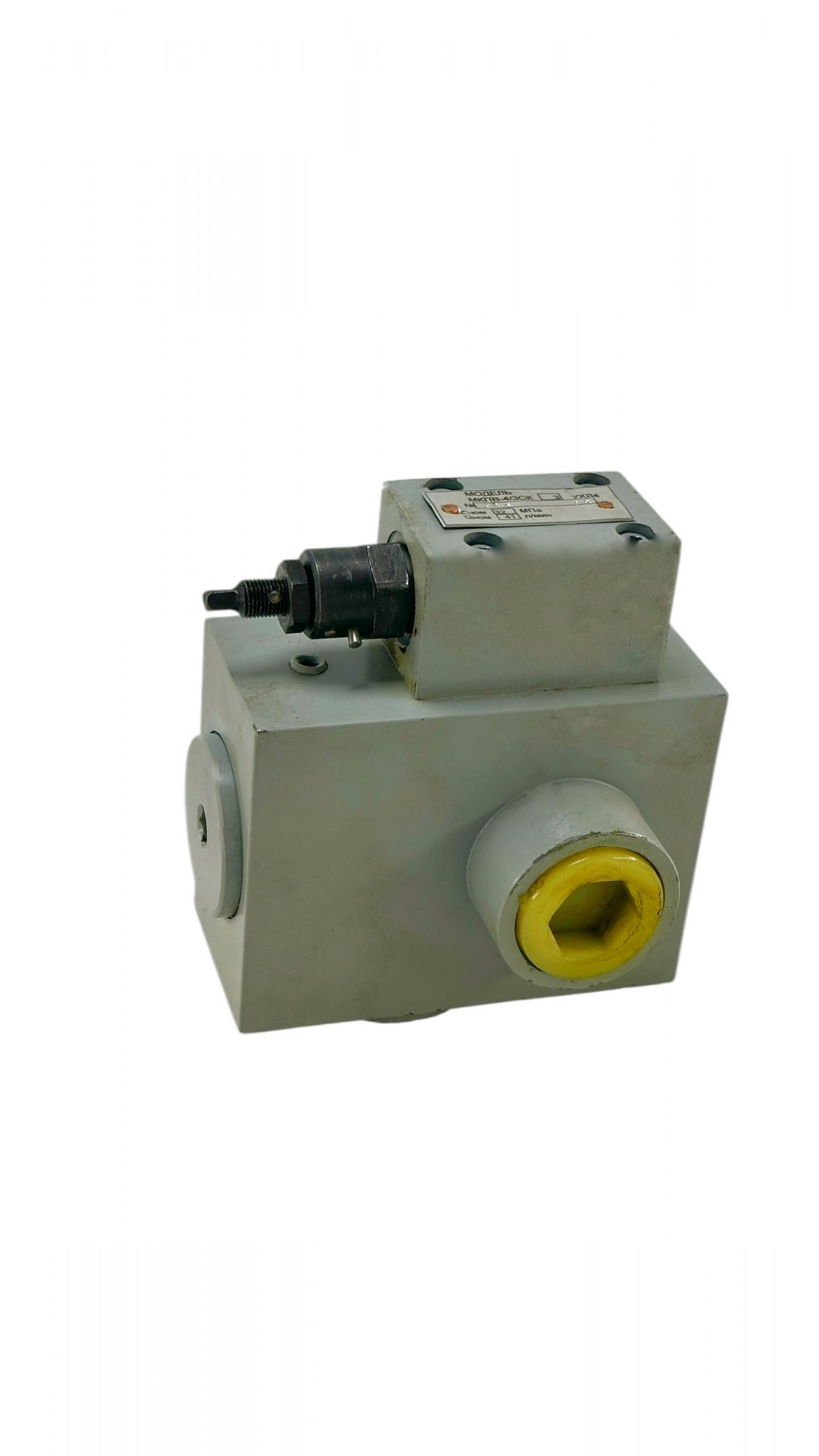

Гидроклапан предохранительный МКПВ32/3Т2Р1

Нет на складе
Есть в наличии
0
9 000
+
Безопасность и конфиденциальность

Сертифицированное оборудование

Гарантия надежной эксплуатации

Гарантия доставки

Контроль качества на каждом этапе

Современное оборудование

Быстрая отгрузка

Описание
Технические характеристики МКПВ 32/3 Т2Р1

Параметр Значение
Условный проход (Dy) 32 мм
Номинальное давление на входе 32 МПа (320 бар)
Диапазон регулировки давления 2,0–20,0 МПа (20–200 бар)
Номинальный расход жидкости 160 л/мин
Максимальный расход жидкости 320 л/мин
Тип монтажа Трубный (резьбовое соединение)
Вид регулировочного устройства Рукоятка (исполнение «Р»)
Дистанционное управление Отсутствует (исполнение «1»)
Масса ~8,5 кг

Особенности маркировки:
  • Т2: Трубный монтаж со второй пружиной (до 200 атм).
  • Р: Удобная ручка для настройки давления вручную без использования ключей.
  • 1: Базовая модель без электромагнитной разгрузки
Присоединительные размеры (Трубный монтаж Ду=32)

Линия (Отверстие) Размер резьбы Назначение
P (Вход) G 1 ¼"(внутренняя) Подвод давления от насоса
T (Слив) G 1 ¼"(внутренняя) Отвод масла в бак
X (Дистанц.) G ¼"(внутренняя) Отверстие для дистанционного управления (если есть)
Примечание: В некоторых старых исполнениях может встречаться метрическая резьба M42x2, но современный стандарт — трубная цилиндрическая G 1 ¼".

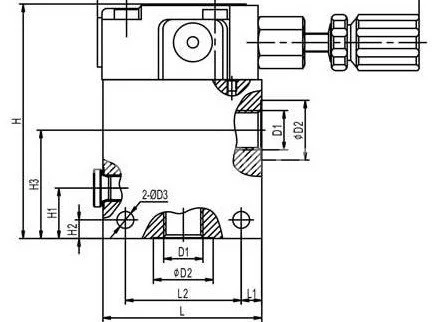

Габаритные и присоединительные размеры (Трубный монтаж Ду=32)

Параметр Значение
Резьба входного отверстия (P) G 1 ¼" (глубина 20 мм)
Резьба сливного отверстия (T) G 1 ¼" (глубина 20 мм)
Резьба отверстия дист. управления (X) G ¼" (глубина 12 мм)
Габариты корпуса (ДхШхВ) ~ 155 х 110 х 185 мм (зависит от рукоятки/винта)
Расстояние между крепежными отверстиями Обычно 100 х 85 мм (под болты М10)

Расположение отверстий
  • Отверстие P (напор): Расположено с одной из боковых сторон корпуса.
  • Отверстие T (слив): Расположено с противоположной стороны или снизу (в зависимости от конкретного завода-изготовителя, но стандартно они соосны).
  • Отверстие X: Находится на верхней крышке или сбоку (используется только если нужно подключить внешний пилот управления).
Важные примечания по монтажу:
  1. Направление потока: На корпусе всегда выбита стрелка или буквы P и T. Перепутывание линий приведет к мгновенному заклиниванию или поломке системы.
  2. Уплотнение: Для резьб G 1 ¼" рекомендуется использовать резинометаллические кольца (USIT) или специальный гидравлический герметик.
  3. Слив (Линия T): Крайне желательно направлять сливную линию напрямую в бак ниже уровня масла, избегая резких сужений, чтобы исключить противодавление, которое сбивает настройку клапана

Title 1, Гидроклапан предохранительный МКПВ 32/3 Т2Р1

Гидроклапаны давления предохранительного типа МКПВ предназначены для стыкового и трубного монтажа. Их основное предназначение — защищать гидросистему от перегрузок, поддерживать установленное давление и обеспечивать дистанционную разгрузку путём соединения полости с сливной линией. Эти клапаны могут функционировать и при включённом электромагните пилота, поддерживая заданное давление и осуществляя разгрузку при выключенном, а также наоборот — разгрузка при включенном электромагните.

Гидроклапаны МКПВ находят применение в гидроп приводах различных машин, таких как станки, прессы и литьевые установки. Рабочие жидкости, которые могут использоваться с этими клапанами, включают масла на минеральной основе (HL, HLP) в соответствии с DIN 51524, биологически разлагаемые жидкости по стандарту VDMA 24568, а также рапсовое масло (HETG),полигликоль (HEPG) и синтетические эфиры (HEES).

Необходимо соблюдать общие правила технике безопасности при работе с гидроклапанами типа МКПВ, согласно ГОСТ 31177-2003. Например, при заказе предохранительного гидроклапана МКПВ с условным проходом 20 мм, с корпусом для стыкового монтажа и дистанционным управлением разгрузкой, следует указать: ГИДРОКЛАПАН ДАВЛЕНИЯ ПРЕДОХРАНИТЕЛЬНЫЙ МКПВ-20/3С2Р2 УХЛ4. Это устройство обеспечивает защиту гидросистемы от перегрузок, поддерживает заданное давление и позволяет осуществлять дистанционную разгрузку, соединяя гидролинию управления с сливной линией. Возможно также осуществление различного слива потока управления в зависимости от комбинаций с электромагнитом.
