Гидроклапан предохранительный МКПВ32/3Т3Р1
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Параметр | Значение |
|---|---|
| Условный проход (Dy) | 32 мм |
| Номинальное давление на входе | 32 МПа (320 бар) |
| Диапазон регулировки давления | 10,0–32,0 МПа (100–320 бар) |
| Номинальный расход жидкости | 160 л/мин |
| Максимальный расход жидкости | 320 л/мин |
| Тип монтажа | Трубный (резьбовое соединение) |
| Вид регулировочного устройства | Рукоятка (исполнение «Р») |
| Дистанционное управление | Отсутствует (исполнение «1») |
| Масса | ~8,5 кг |
- Т3: Трубный корпус с самой жесткой пружиной (настройка выше 100 бар).
- Р: Оснащен ручкой для ручной настройки давления.
1: Чисто механический клапан без электромагнитной разгрузки.

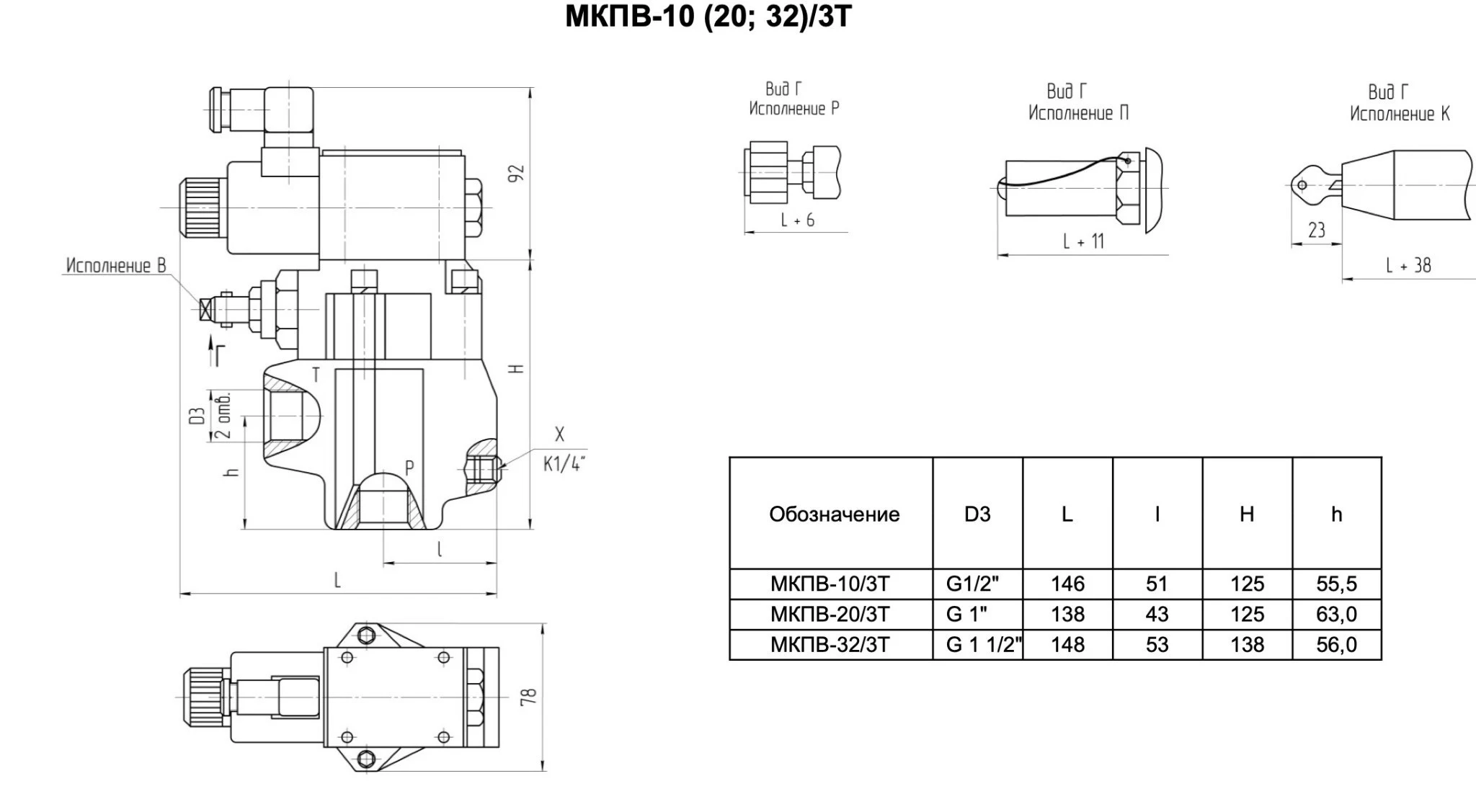

| Параметр | Значение | Примечание |
|---|---|---|
| L (Ширина по торцам) | 160 мм | Между портами P и T |
| B (Ширина корпуса) | 110 мм | Без учета вылета штуцеров |
| H (Полная высота) | ~210 мм | С учетом регулировочной рукоятки «Р» |
| P, T (Основные порты) | G 1 ¼" | Внутренняя трубная резьба |
| X (Дист. управление) | G ¼" | На верхней крышке |
| Размер | Значение |
|---|---|
| Межосевое расстояние (длина) | 100 ± 0.2 мм |
| Межосевое расстояние (ширина) | 85 ± 0.2 мм |
| Диаметр отверстий | 11 мм (под болты М10) |
-
- Направление: Убедитесь, что поток масла идет от порта P (напор) к порту T(слив). На корпусе должна быть стрелка.
- Слив: Линия T должна иметь минимальное сопротивление (прямой сброс в бак), иначе реальное давление срабатывания будет выше настроенного.
- Уплотнение: Для портов G 1 ¼" используйте резинометаллические кольца (USIT)
Гидроклапаны давления предохранительного типа МКПВ предназначены для стыкового и трубного монтажа. Их основное предназначение — защищать гидросистему от перегрузок, поддерживать установленное давление и обеспечивать дистанционную разгрузку путём соединения полости с сливной линией. Эти клапаны могут функционировать и при включённом электромагните пилота, поддерживая заданное давление и осуществляя разгрузку при выключенном, а также наоборот — разгрузка при включенном электромагните.
Гидроклапаны МКПВ находят применение в гидроп приводах различных машин, таких как станки, прессы и литьевые установки. Рабочие жидкости, которые могут использоваться с этими клапанами, включают масла на минеральной основе (HL, HLP) в соответствии с DIN 51524, биологически разлагаемые жидкости по стандарту VDMA 24568, а также рапсовое масло (HETG),полигликоль (HEPG) и синтетические эфиры (HEES).
Необходимо соблюдать общие правила технике безопасности при работе с гидроклапанами типа МКПВ, согласно ГОСТ 31177-2003. Например, при заказе предохранительного гидроклапана МКПВ с условным проходом 20 мм, с корпусом для стыкового монтажа и дистанционным управлением разгрузкой, следует указать: ГИДРОКЛАПАН ДАВЛЕНИЯ ПРЕДОХРАНИТЕЛЬНЫЙ МКПВ-20/3С2Р2 УХЛ4. Это устройство обеспечивает защиту гидросистемы от перегрузок, поддерживает заданное давление и позволяет осуществлять дистанционную разгрузку, соединяя гидролинию управления с сливной линией. Возможно также осуществление различного слива потока управления в зависимости от комбинаций с электромагнитом.
