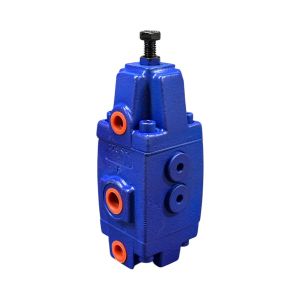

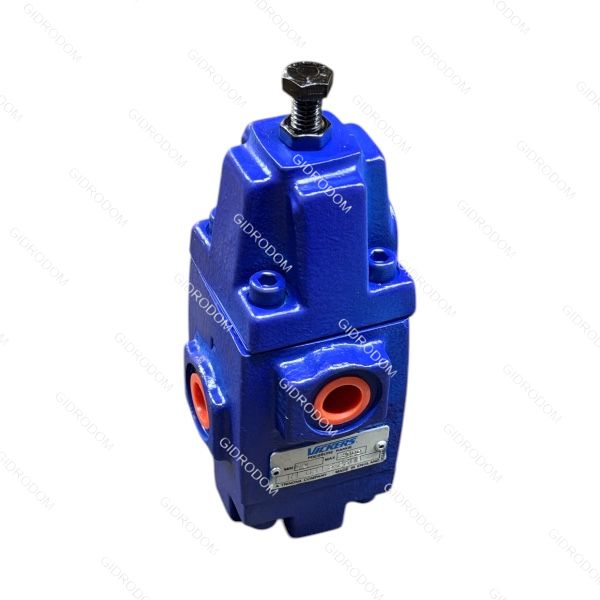

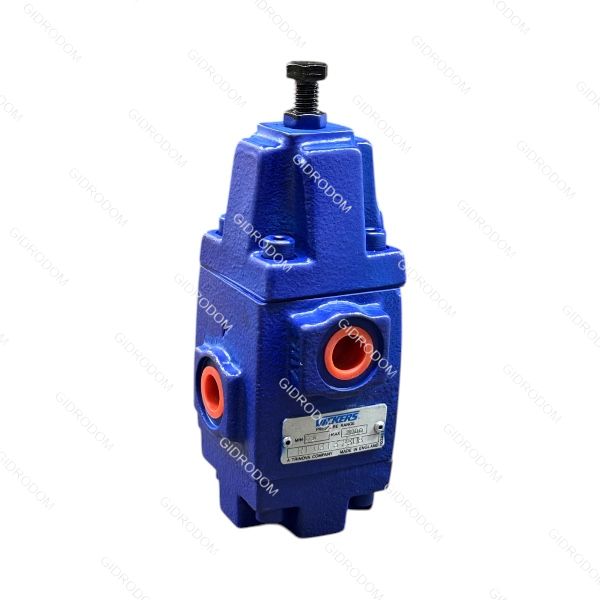

Гидроклапан предохранительный RT 03 F3 23UB
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Технические характеристики (RT-03)
| Параметр | Значение |
|---|---|
| Условный проход (Ду / NW) | 10 мм (3/8") |
| Тип монтажа | Резьбовой (Threaded) |
| Присоединительная резьба | G 3/8" (трубная цилиндрическая) |
| Макс. рабочее давление | 21 МПа (210 бар) |
| Диапазон регулировки (F) | 3.5 — 14 МПа (35 — 140 бар) |
| Номинальный расход | 30 — 40 л/мин |
| Вес | ~2.5 кг |
Описание конструкции
Клапан RT-03 — это аппарат прямого действия с резьбовым присоединением. Его основные элементы:
- Корпус: Литой, с двумя основными портами (вход давления и слив в бак).
- Запорный элемент (Золотник/Конус): Подпружиненная деталь, которая в нормальном состоянии перекрывает проход жидкости.

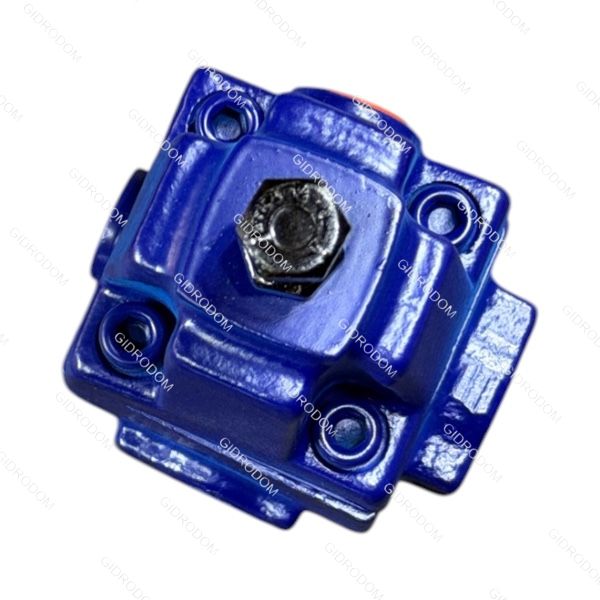

- Регулировочный узел: Состоит из высокопрочной пружины, направляющей и регулировочного винта с контргайкой (защищен колпачком).
- Уплотнения: Кольца (O-rings), предотвращающие утечки по штоку регулировки и в местах соединений.
Принцип работы
- В покое: Пружина прижимает золотник к седлу, закрывая путь жидкости в бак.
- Срабатывание: Давление в линии «P» действует на торец золотника. Как только сила давления превышает усилие настройки пружины, золотник приподнимается.
- Сброс: Излишки масла уходят в линию слива, ограничивая рост давления в системе. При падении давления пружина возвращает золотник на место.
Важный нюанс: Поскольку это серия RT (Threaded), он устанавливается непосредственно в разрыв трубопровода, а не на плиту, что упрощает монтаж в компактных установках.
