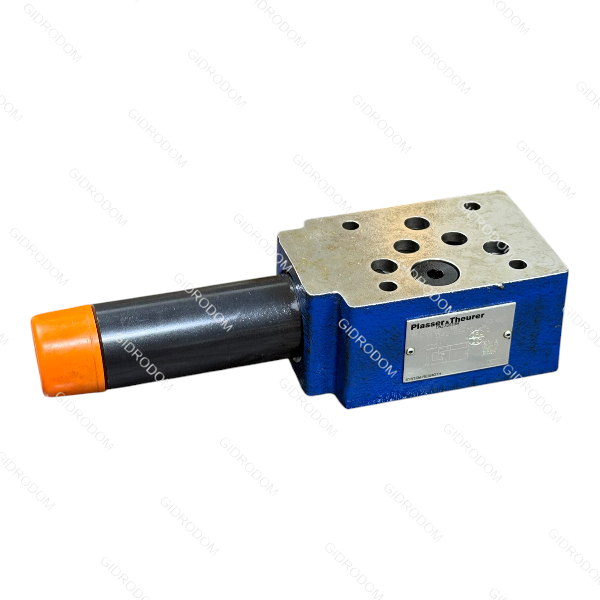

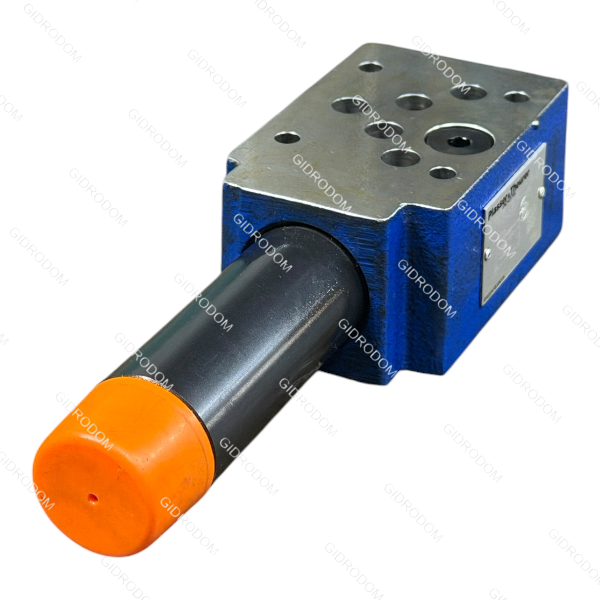

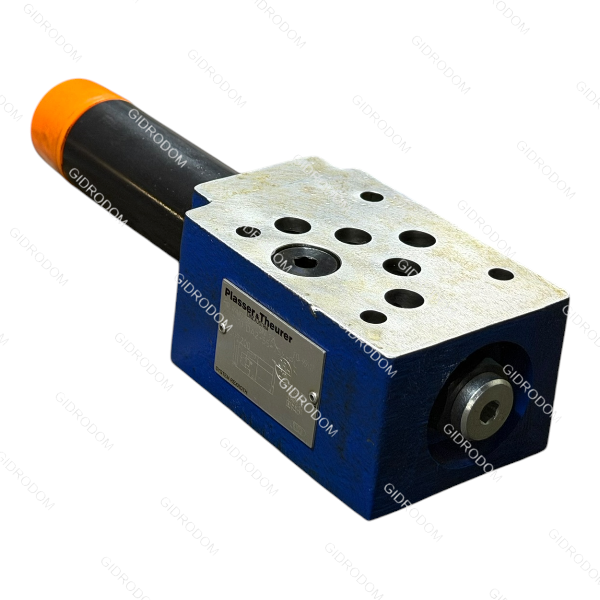

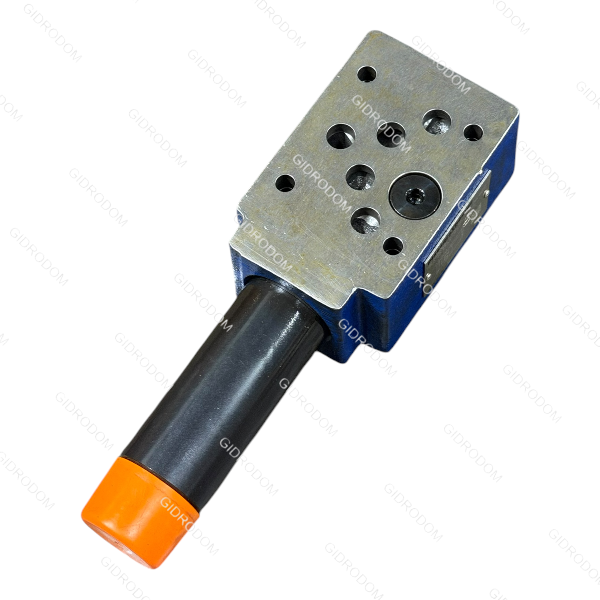

Гидроклапан ZDR 10 DA2-55/75-YL — это редукционный клапан модульного («сэндвич») исполнения, изготовленный компанией Bosch Rexroth специально для техники Plasser & Theurer. Его основная задача — снижение давления в канале А.
Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер (Ду) | NG10 (CETOP 05) |
| Макс. входное давление | 315 бар |
| Диапазон регулировки | до 75 бар (код 75) |
| Максимальный расход | до 120 л/мин |
| Канал редуцирования | DA (снижение давления в канале A) |
| Способ регулировки | Поворотная ручка (YL) |
| Тип уплотнений | NBR (стандарт) |
| Вес | ~2.8 кг |
Расшифровка маркировки ZDR 10 DA2-55/75-YL:
- ZDR: Редукционный клапан (Z — промежуточная плита/сэндвич-исполнение, DR — редукционный).
- 10: Типоразмер (Ду 10 / CETOP 05).
- D: Прямого действия (Direct operated).
- A: Редуцирование (снижение давления) в канале A.
- 2: 3-линейное исполнение (с функцией предохранительного клапана для вторичного контура).
- 55: Серия (дизайн), присоединительные размеры остаются неизменными для всей 50-й серии.
- 75: Максимальное давление настройки — до 75 бар.
- –: (без буквы) Означает стандартные уплотнения NBR (нитрил).
- Y: Снабжен рукояткой для ручной регулировки (вместо винта под ключ).
- L: Наличие контргайки для фиксации настроенного давления.
Описание и конструкция
- 3-линейное исполнение: Клапан не только снижает давление в канале А, но и имеет функцию предохранительного клапана. Если давление в канале А со стороны исполнительного механизма поднимется выше установленного, излишки будут сброшены в канал Т.
- Конструкция:
- Корпус: Стальной, предназначен для установки в стек (между плитой и распределителем).
- Орган регулировки: Оснащен удобной пластиковой рукояткой (YL) с фиксирующей гайкой, что позволяет настраивать давление вручную без использования инструментов.
- Внутренний механизм: Состоит из корпуса, управляющего золотника и регулировочной пружины. В исходном состоянии клапан открыт.
Применение в технике Plasser & Theurer
Этот клапан часто встречается в гидравлических системах подбивочных экспрессов и щебнеочистительных машин. Он отвечает за точное усилие в контурах зажима, позиционирования рабочих органов или в системах вспомогательного оборудования, где требуется давление ниже основного системного.
- Артикул Plasser: Обычно соответствует коду Rexroth, но может иметь внутренний складской номер (например, в каталогах запчастей для машин серий 08-32 или 09-3X).
