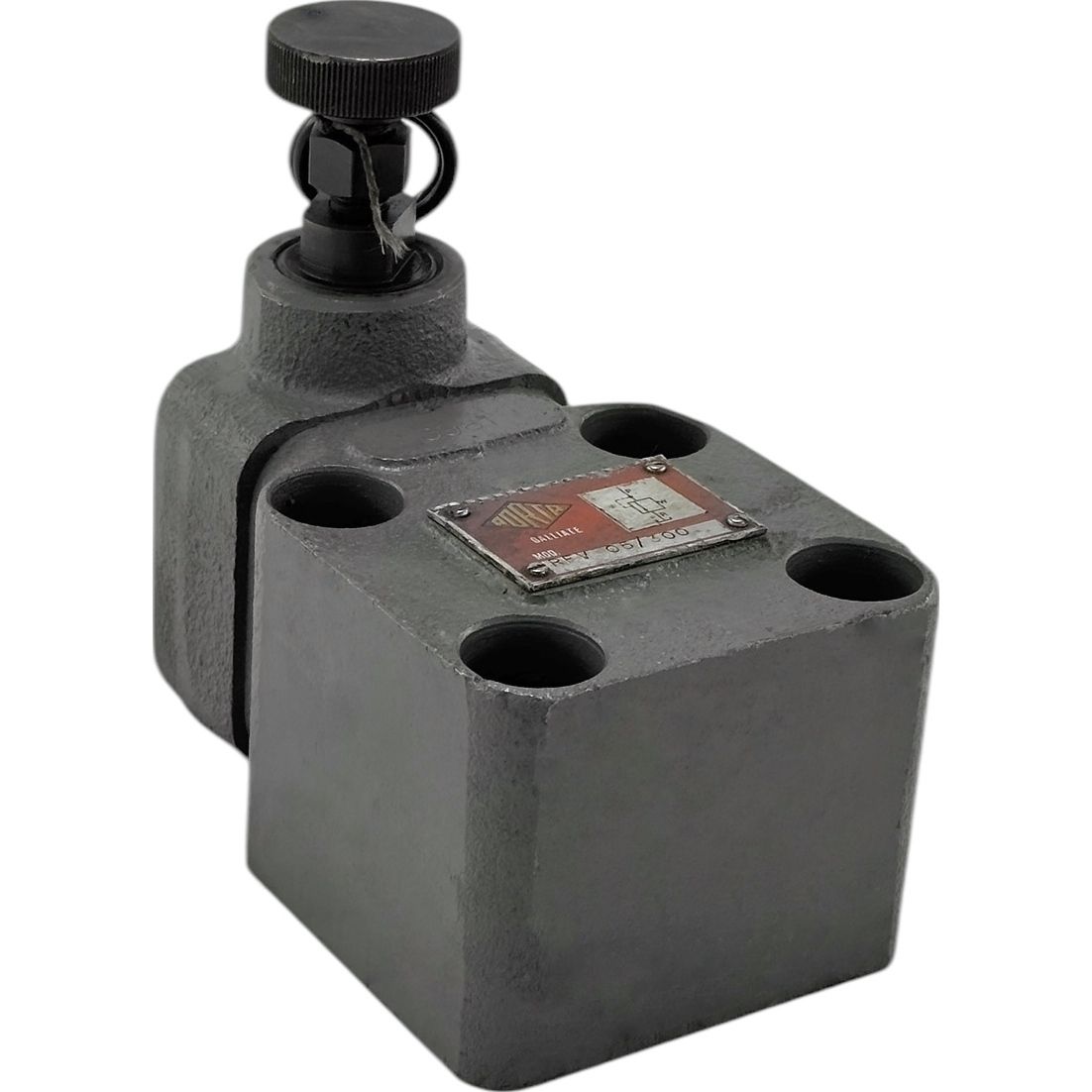

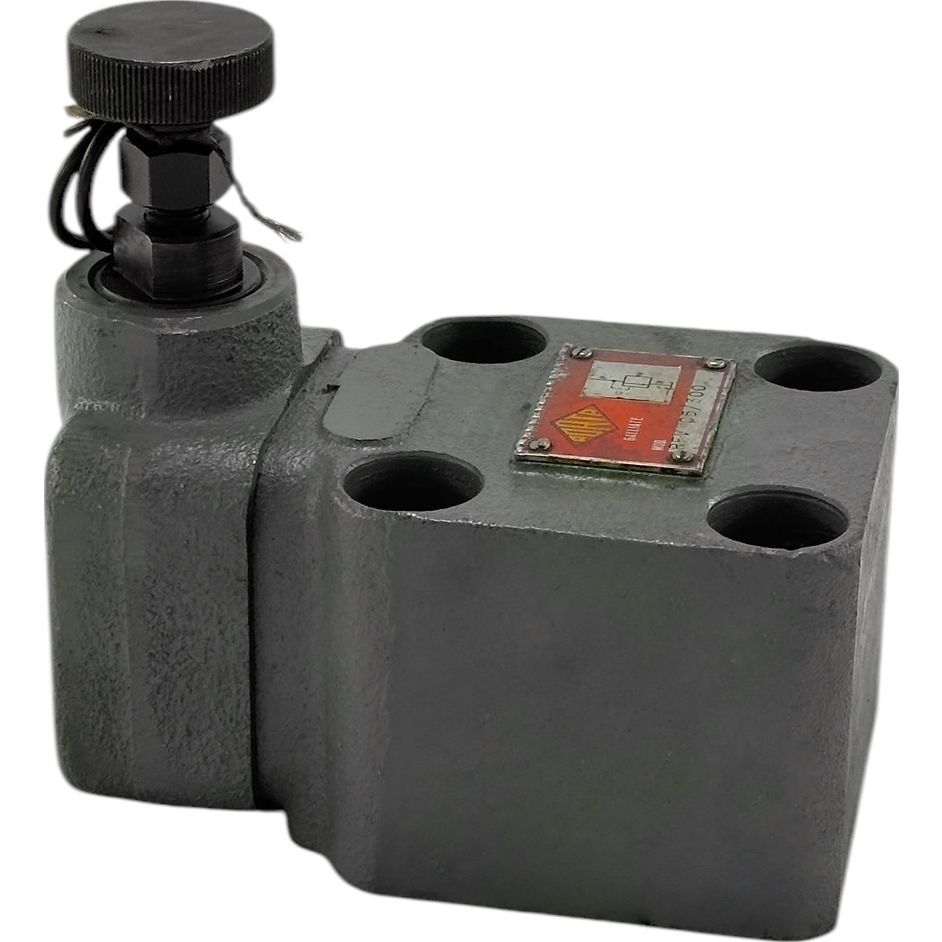

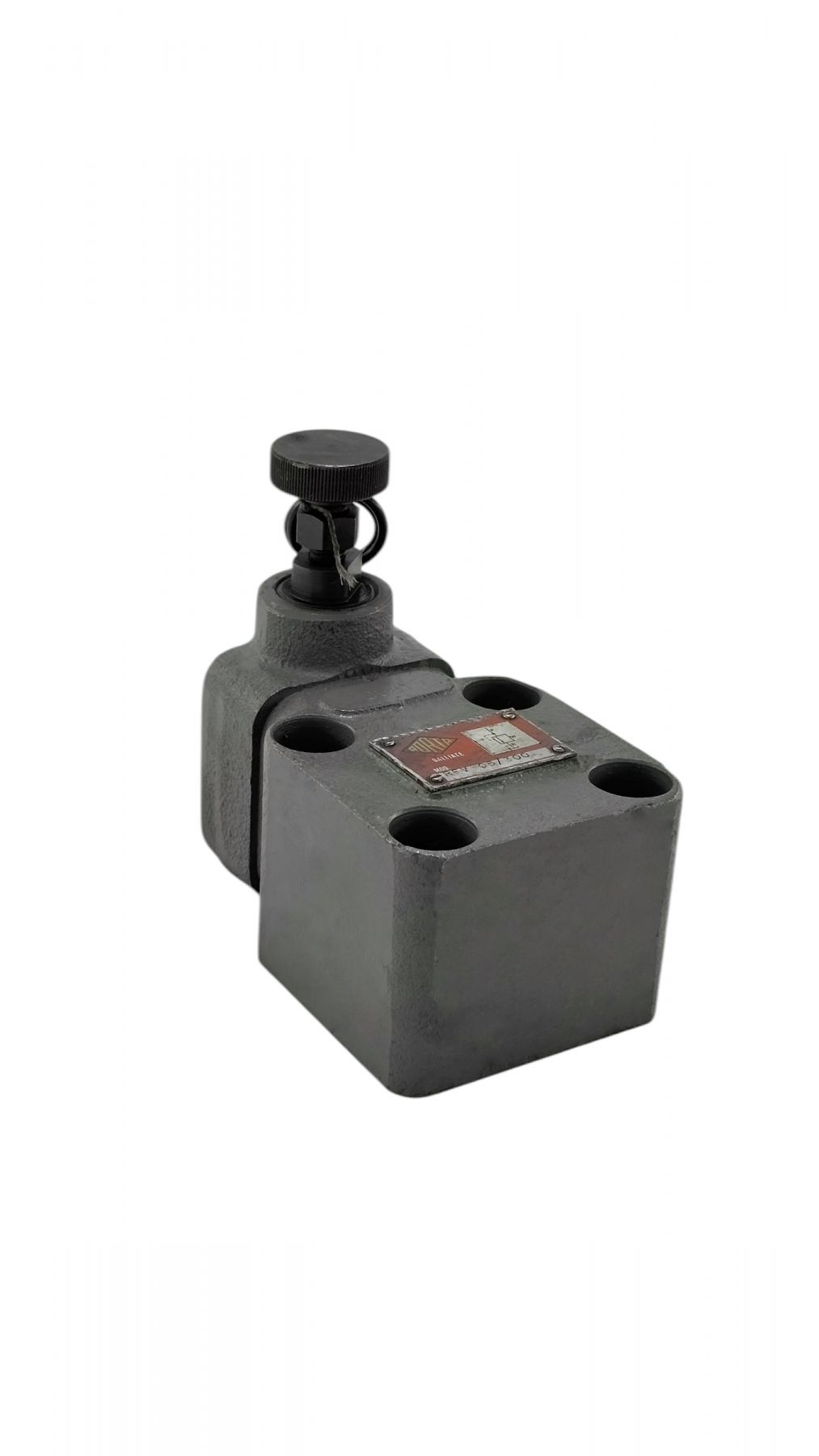

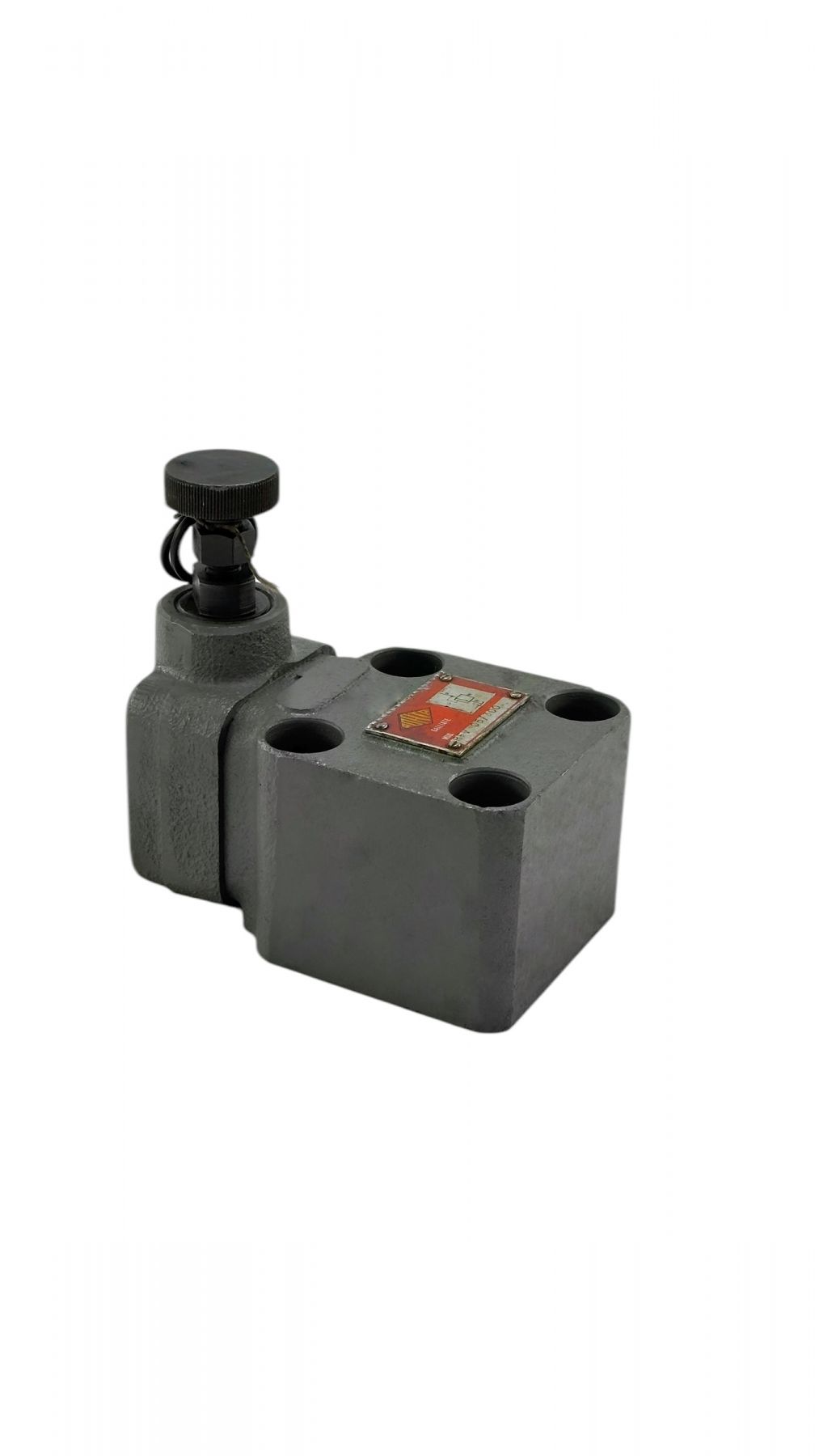

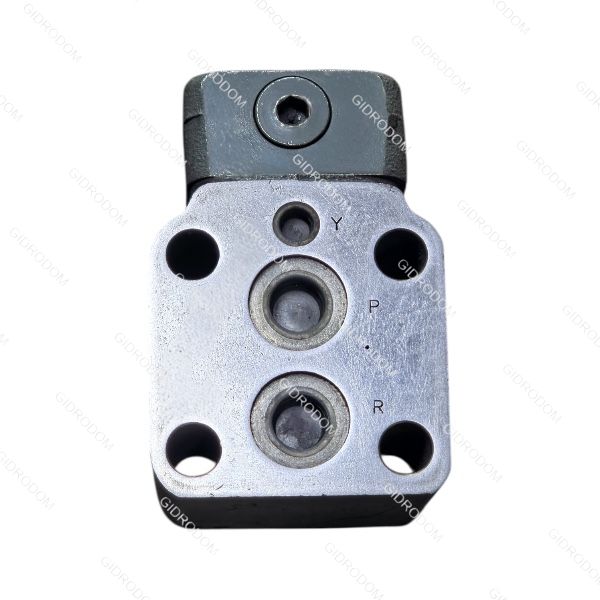

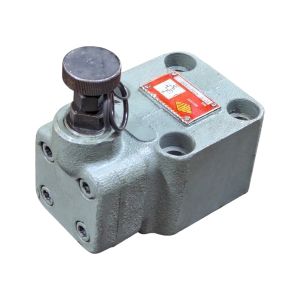

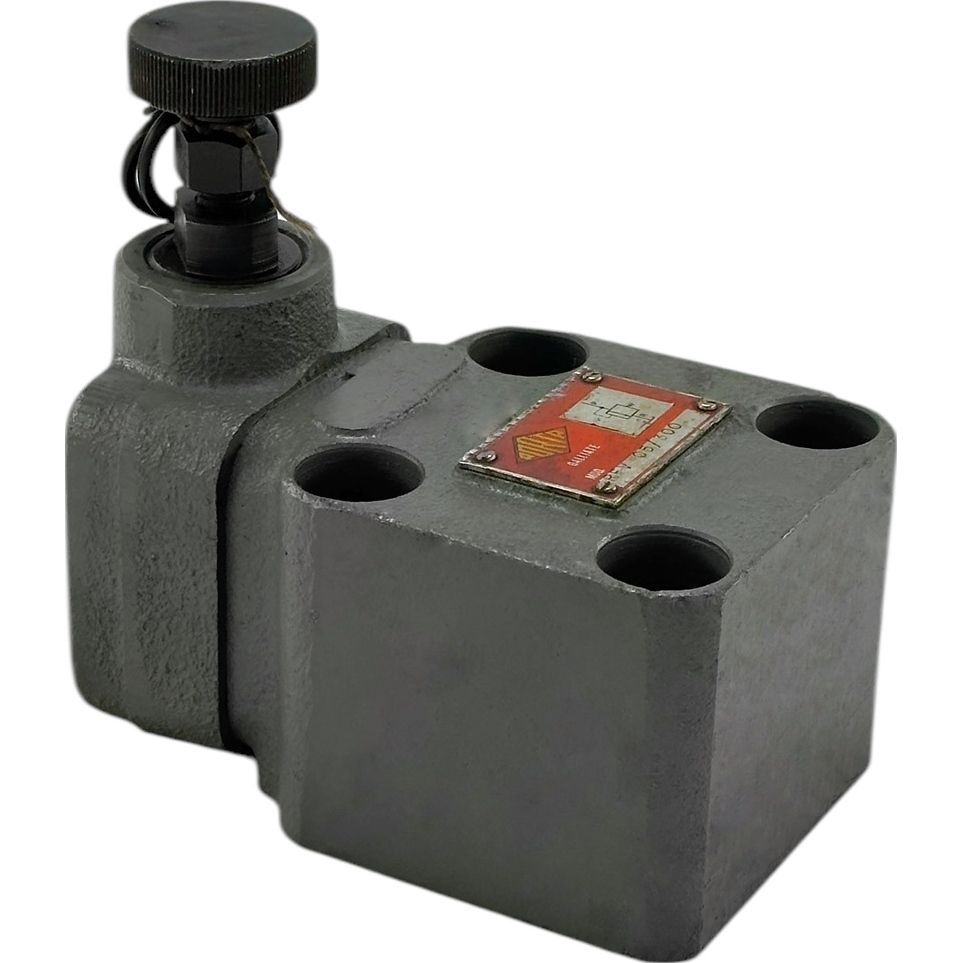

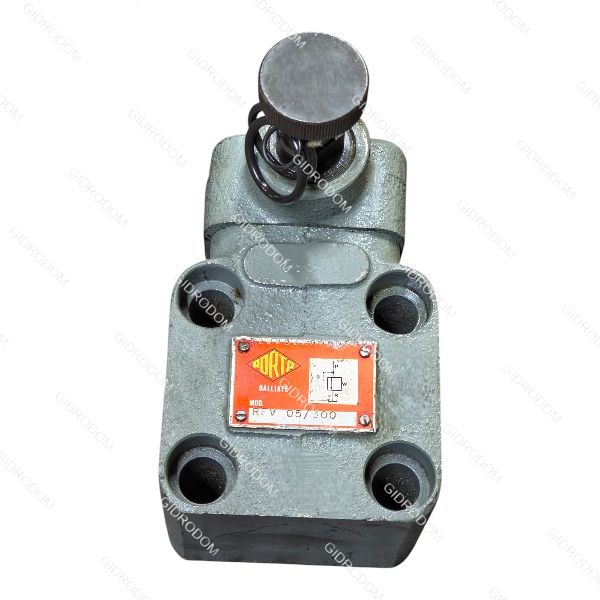

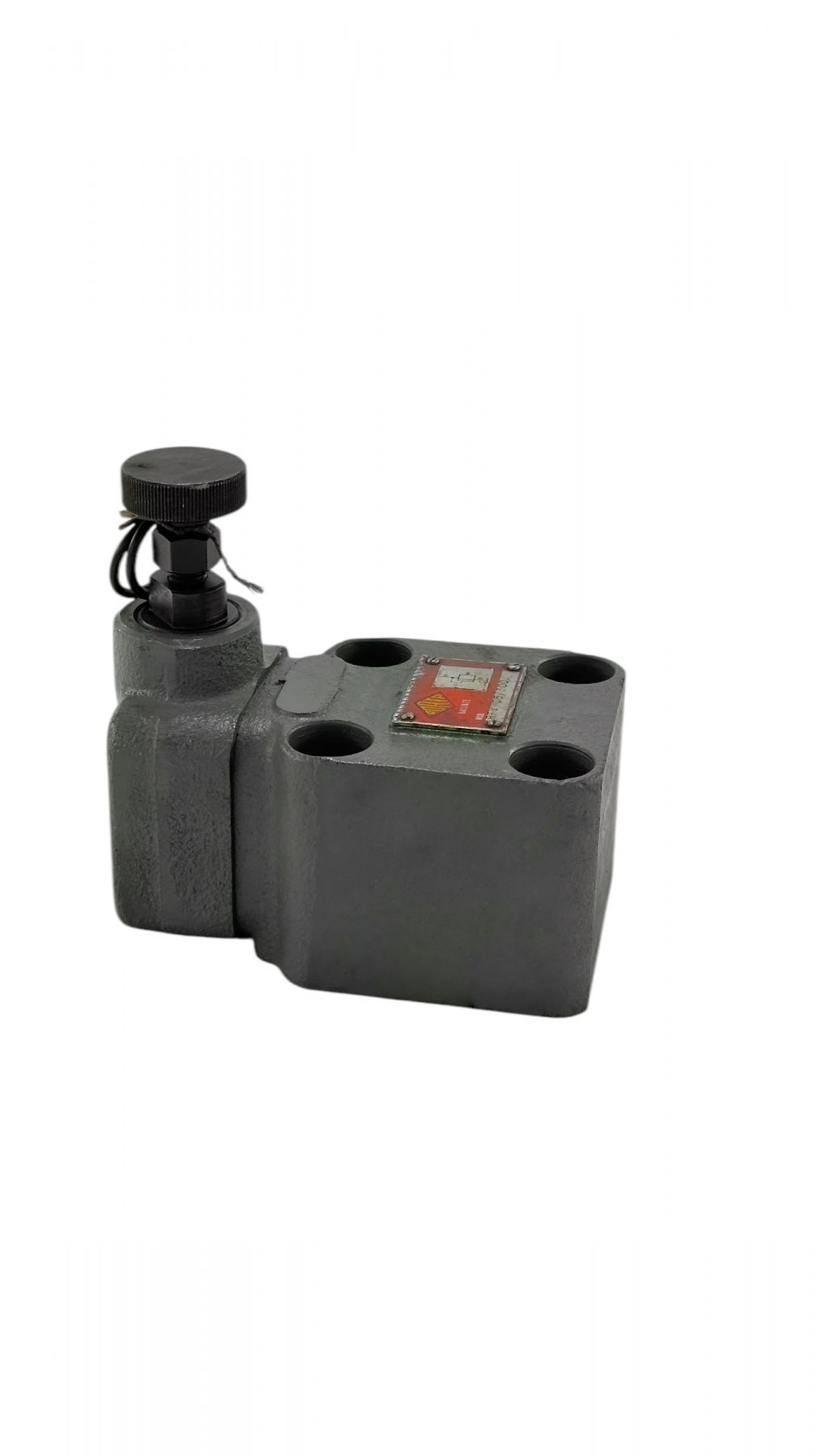

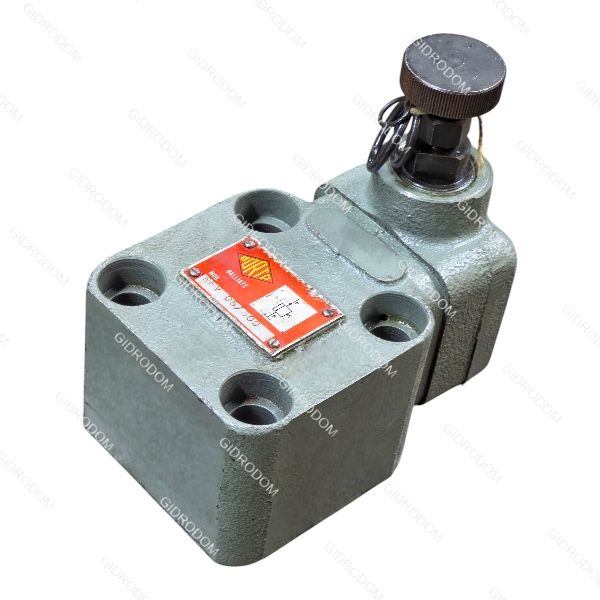

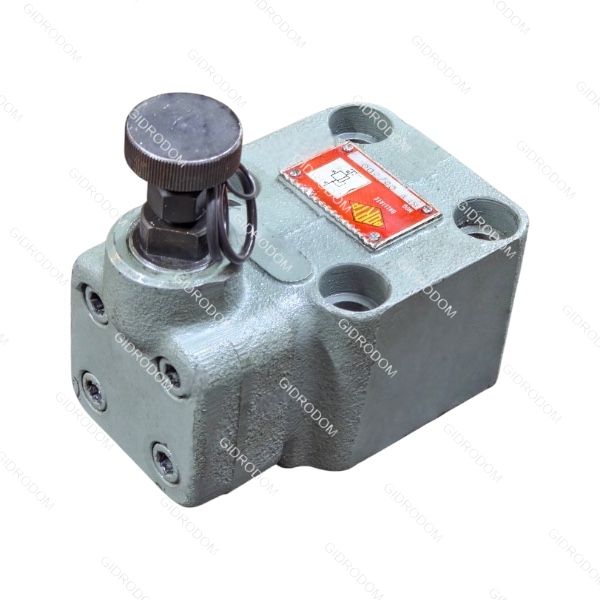

Гидроклапан RFV 05/300 Pоrta
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Параметр | Значение |
|---|---|
| Условный проход (Dy) | 20 мм |
| Типоразмер (Размер порта) | G 1/2" (обозначение 03) |
| Максимальное давление | 300 бар (30 МПа) |
| Диапазон регулировки | 50–300 бар (стандартная пружина) |
| Максимальный расход | до 120 л/мин |
| Тип монтажа | Трубный (в корпусе с портами) |
| Тип регулировки | Винт под шестигранник (или рукоятка) |
| Рабочая температура | -20°C ... +80°C |
| Материал корпуса | Алюминий (стандарт) или Сталь (опция) |
- RFV: Серия предохранительных клапанов.
- 05: Размер присоединительной резьбы — G 3/4".
- 300: Верхний предел настройки давления (300 бар).
- Porta: Указывает на наличие корпуса с портами для подключения шлангов/труб.

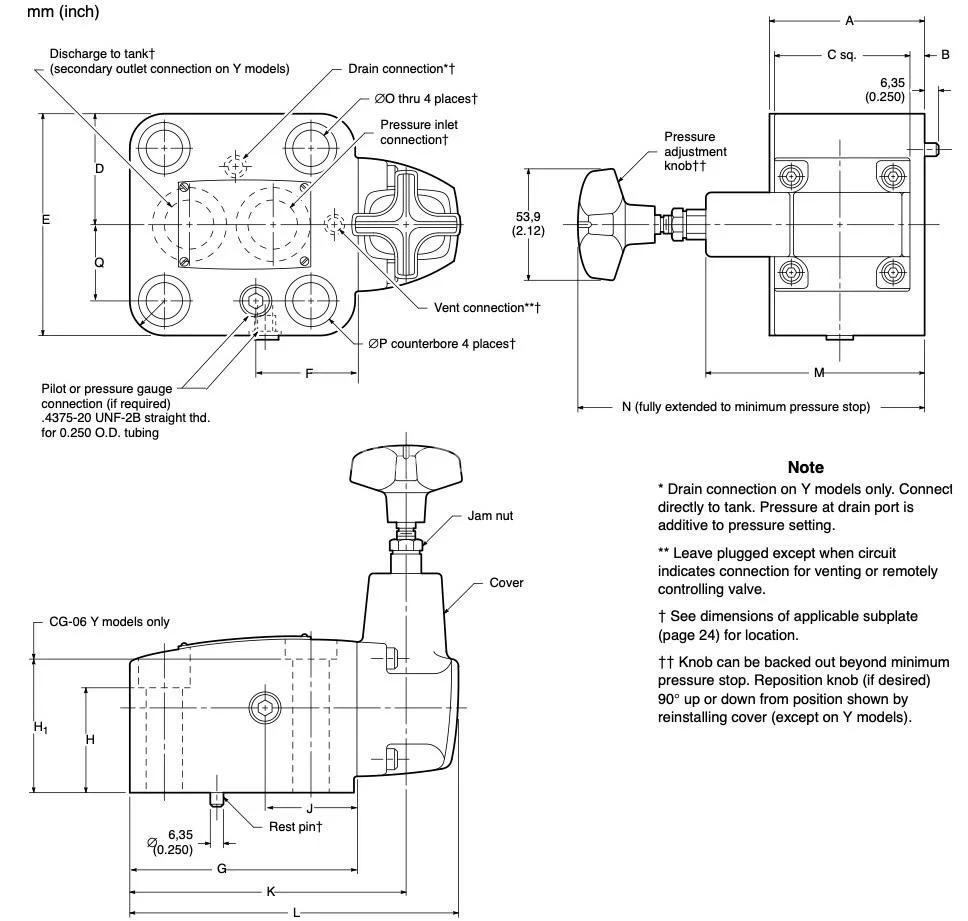

| Параметр | Обозначение | Значение (мм) |
|---|---|---|
| Длина корпуса | L | 110 |
| Ширина корпуса | S | 50 |
| Высота корпуса (без винта) | H | 50 |
| Высота общая (с макс. вылетом винта) | H max | ~105 – 115 |
| Присоединительная резьба (P, T) | G | G 3/4" |
| Расстояние между крепежными отв. | M | 55 |
| Диаметр крепежных отверстий | D | 8.5 (под болт M8) |
| Вылет регулировочного винта | V | ~60 |
- Материал корпуса: Алюминиевый корпус (стандарт) рассчитан на давление до 210–250 бар. Для работы на постоянном давлении 300 бар рекомендуется использовать корпус из стали (в маркировке обычно добавляется индекс S).
- Регулировка: Осуществляется винтом под шестигранник (вращение по часовой стрелке повышает давление).
Общая информация
Клапан Porta RFV 05/300 предназначен для установки на коллектор или плиту и доступен как в варианте предохранительного клапана, так и как клапан последовательности. Минимальное давление сброса определяет уровень давления, при котором клапан начинает работать (независимо от настроек),когда выпускной патрубок открыт для баков. Это действие может быть необходимо на некоторых этапах цикла. Используйте его только по указанию схемы.
Конструкция предохранительного клапана Porta RFV 05/300 предназначена для применения в случаях, когда требуется регулируемый предохранительный или регулирующий клапан для ограничения давления в гидравлической системе до заданного значения. Помимо выполнения функций обычного предохранительного клапана, предлагаются два дополнительных режима работы: первую— давление в системе может быть ограничено относительно низким давлением сброса за счет направления потока от выходного порта в бак; вторую — давление в системе можно контролировать удаленно, направляя поток из вентиляционного соединения на предохранительный клапан с дистанционным управлением. Давление, установленное для предохранительного клапана, должно быть примерно на 10–14 бар выше фактического рабочего давления системы. Слишком высокое значение может привести к потере мощности и нецелесообразной нагрузке на насос и другие элементы системы.
Обозначение высокого расхода
В моделях Porta RFV 05/300 с высоким расходом предусмотрена пружина высокого расхода. Подключение к баку должно осуществляться таким образом, чтобы поток из Т-образного порта направлялся непосредственно в бак для минимизации противодавления. Всякое давление в линии бака добавляется к установленному давлению. Если противодавление в линии бака превышает давление в системе на 7 бар, это может вызвать неисправность. Для получения альтернативных вариантов проконсультируйтесь с представителем Porta.
Когда давление на входном патрубке превышает установленное значение клапана, поток из напорного входа направляется во вторичный выходной порт, который получает полное давление. Обратные соединения свободного потока в данной конструкции отсутствуют. Выберите соответствующий диапазон давления для клапана, чтобы избежать избыточного рабочего давления на насос и другие устройства. Эти клапаны последовательности выполняют аналогичные функции, но способны работать на более высоких расходах и быстрее выполнять последовательность с меньшими перепадами давления.
