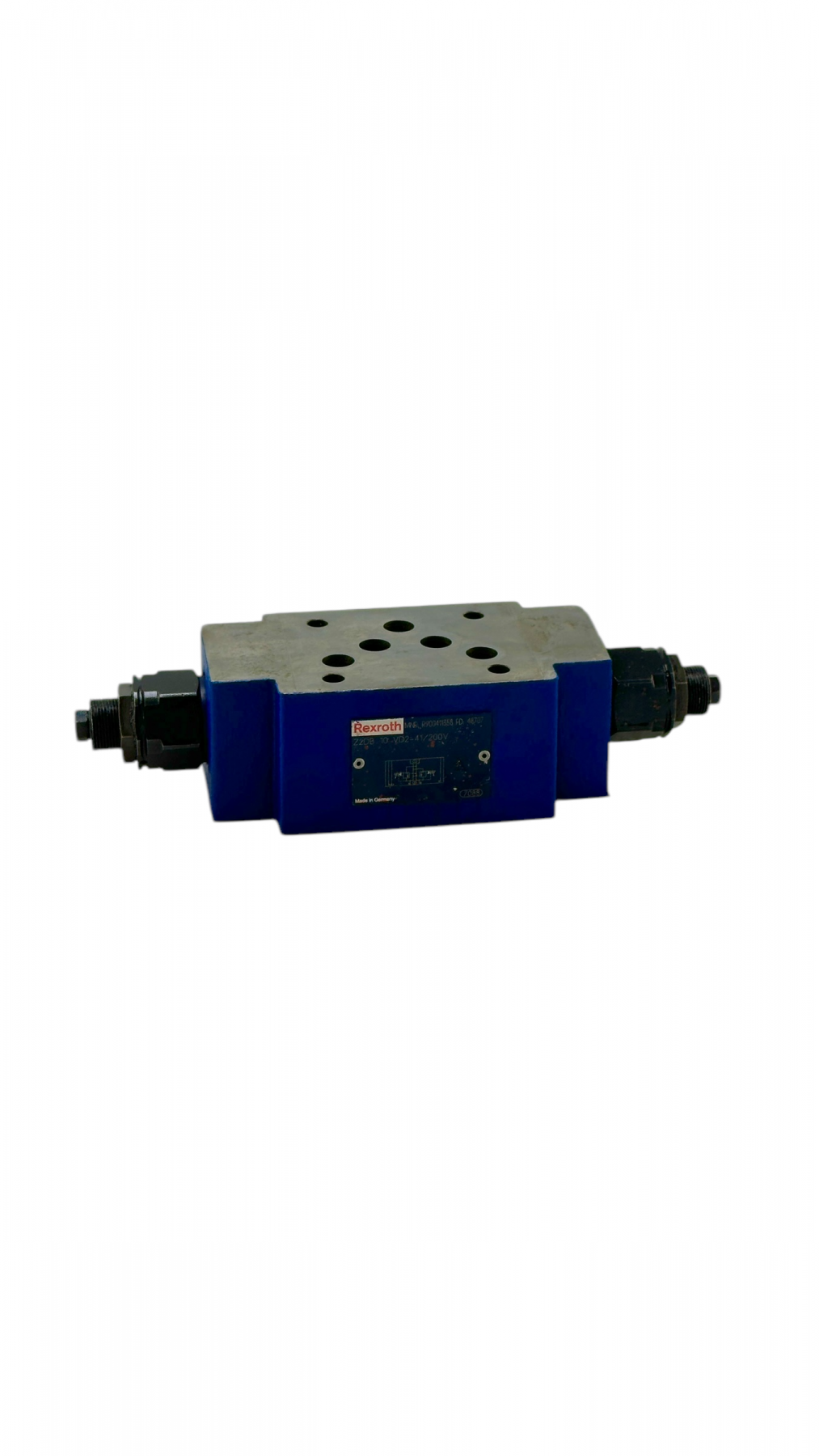

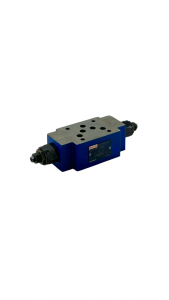

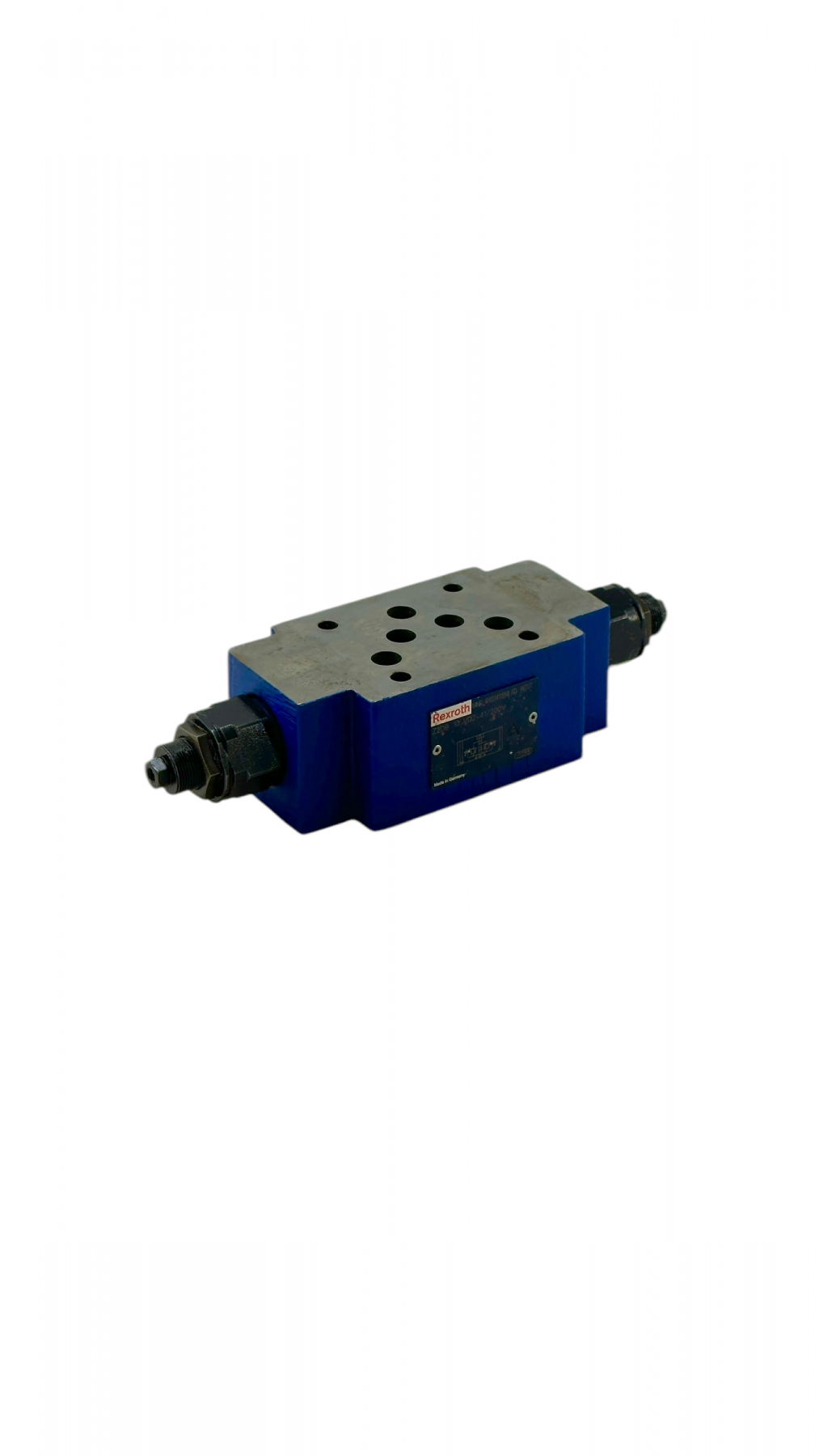

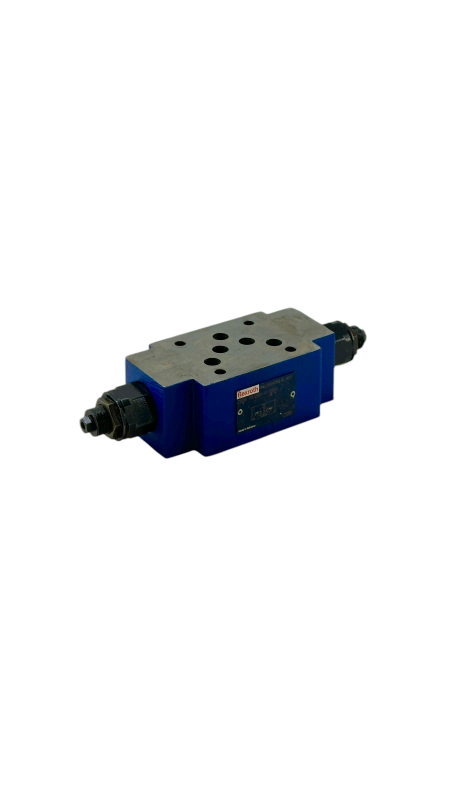

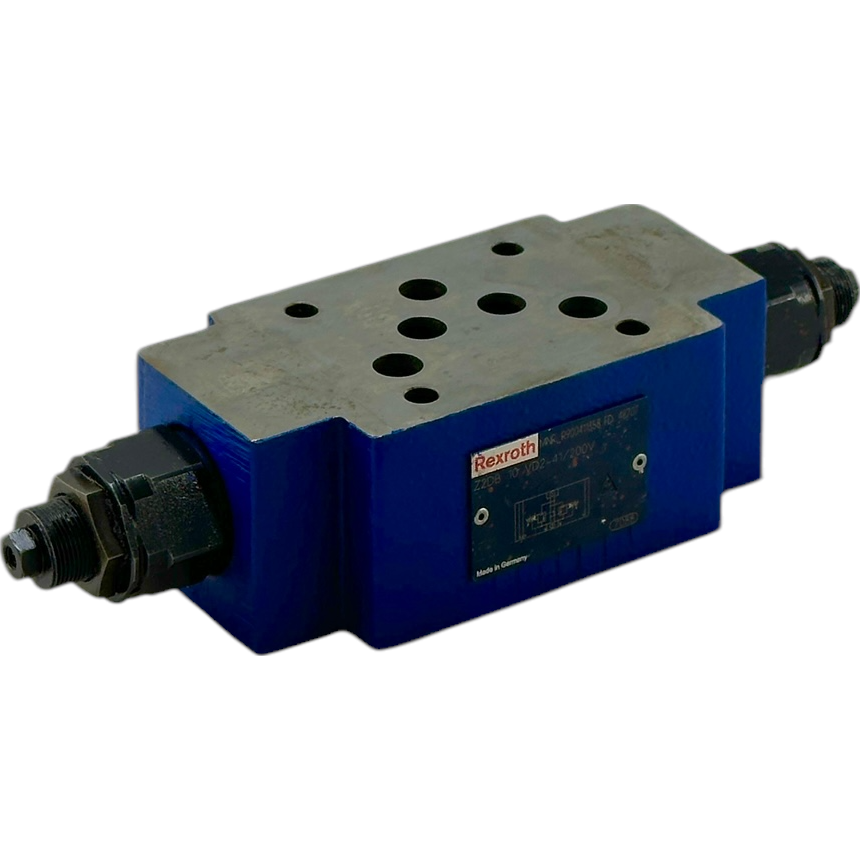

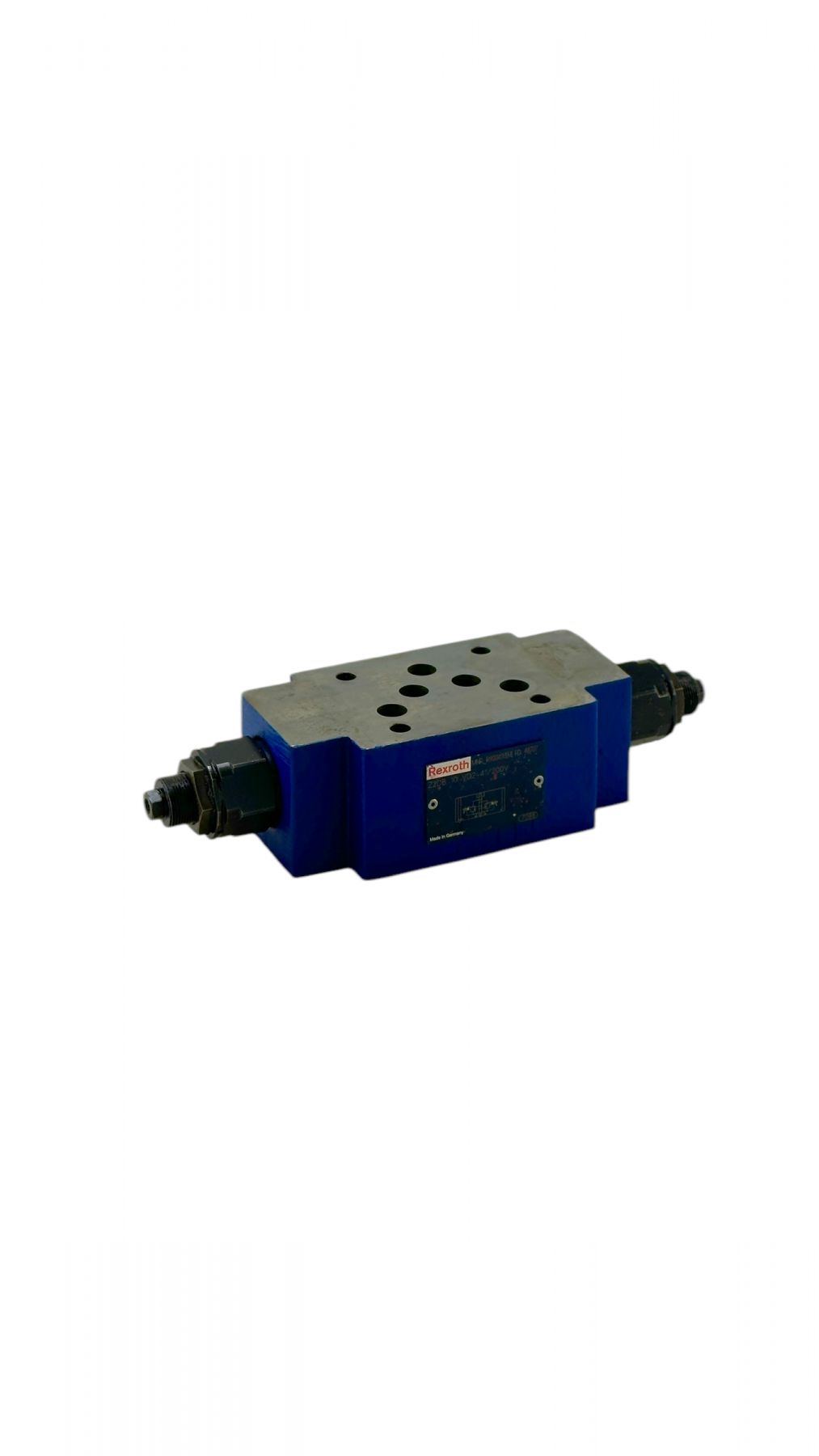

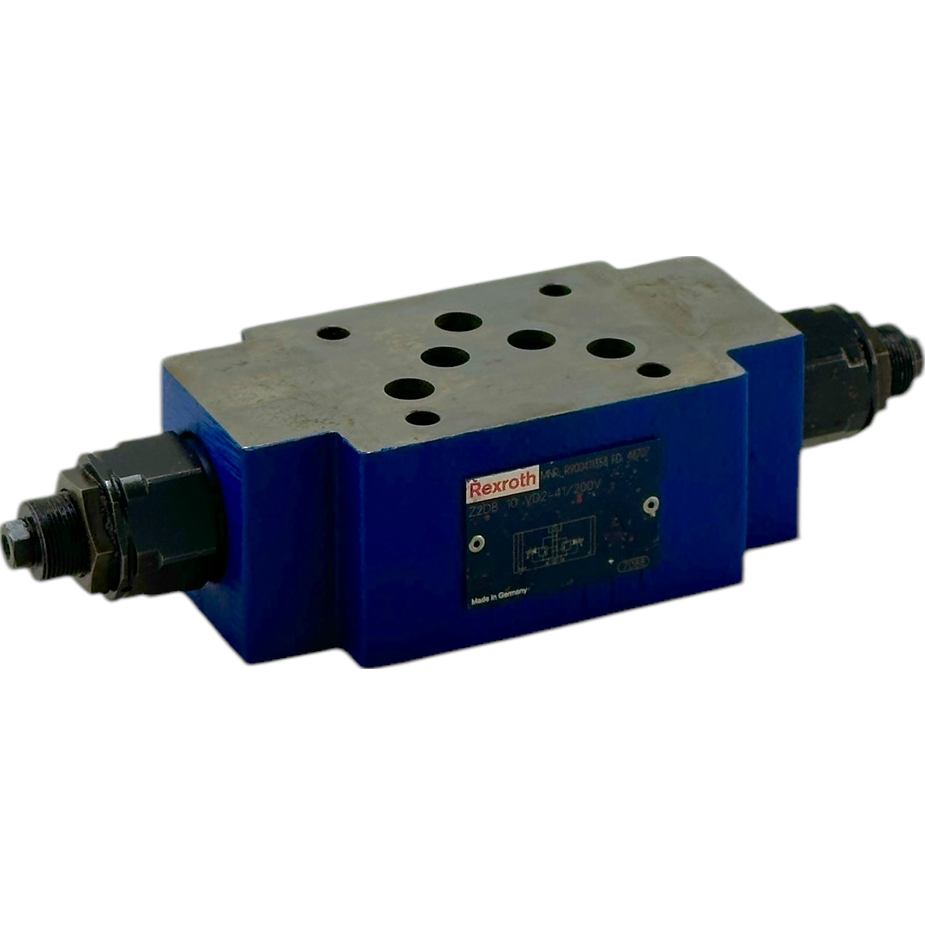

Гидроклапан Z2DB 10VD2-41/200V

Основные параметры клапана:

Диаметр условного прохода - 10 мм

Давление нагнетания ном. - 31,5 МПа

Расход рабочей жидкости ном. - 100 л

Присоединение : модульное

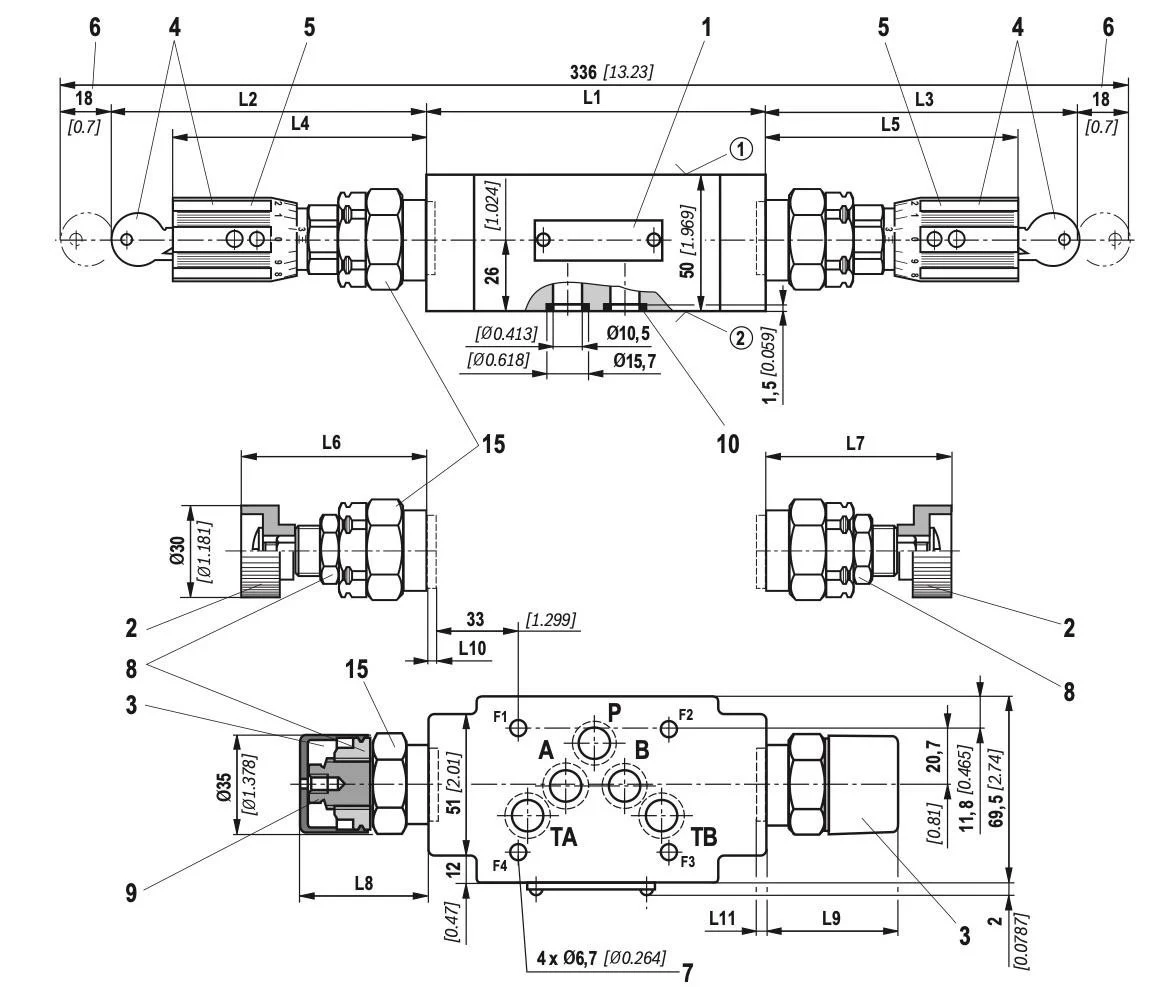

Клапаны давления моделей ZDB и Z2DB являются пилотными предохранительными клапанами в конструкции сэндвич-панели, предназначенными для ограничения давления в системе. Основные элементы клапанов включают корпус (7) и один или два картриджа клапанов давления. Давление в системе может регулироваться с помощью устройства (4). В нормальном состоянии клапаны находятся в закрытом положении. Давление в канале A действует на золотник (1),одновременно создавая давление на подпружиненную сторону золотника (1) через сопло (2) и на тарелку управляющего клапана (6) через сопло (3). Если давление в канале A превышает к установленное значение на пружине (5),тарелка управляющего клапана (6) открывается. Гидравлическая жидкость начинает движение из подпружиненной стороны золотника (1) через сопло (3) и канал (8) в канал T (TA). Это приводит к падению давления, которое смещает золотник (1) и открывает соединение между A и T (TA). В канале A устанавливается давление в соответствии с заданным значением пружины (5).
