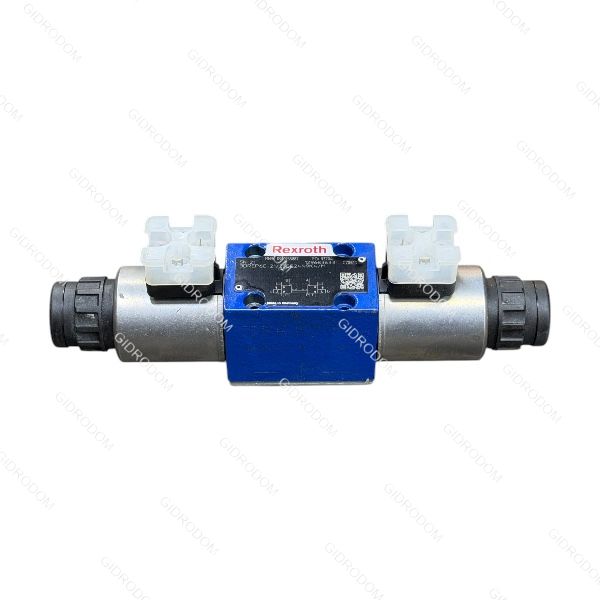

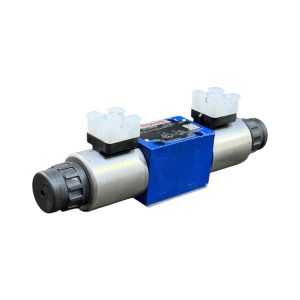

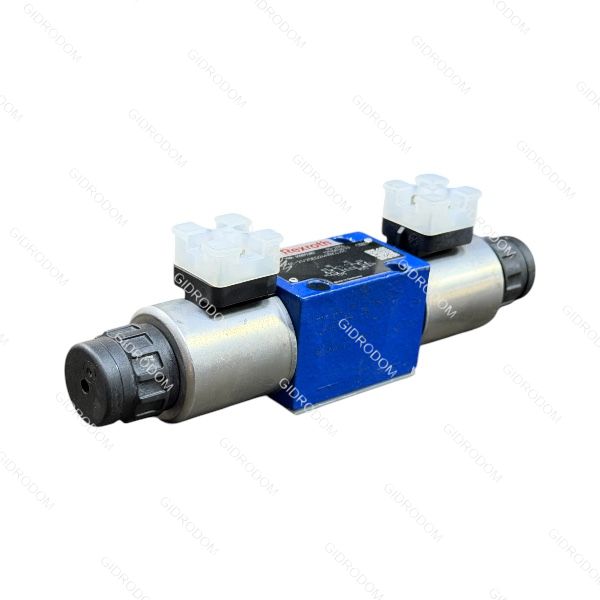

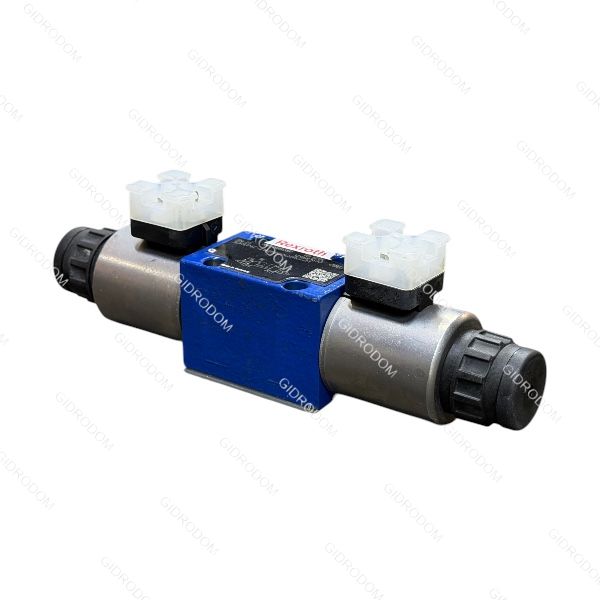

Гидрораспределитель Rexroth 3DREP 6 C-21/25EG24N9K4/M — это 3-линейный пропорциональный редукционный клапан прямого действия. Он используется для преобразования электрического входного сигнала в пропорциональный выходной сигнал давления и часто применяется в качестве пилотного клапана для управления пропорциональными распределителями (например, серии 4WRZ).
Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер (NG) | 6 (Ду 6) |
| Макс. рабочее давление (порт P) | 100 бар |
| Макс. давление в порту T | 30 бар |
| Диапазон регулировки давления | до 25 бар |
| Максимальный расход | 15 л/мин |
| Напряжение питания | 24 В DC |
| Макс. ток соленоида | 1.5 А |
| Сопротивление катушки (холодное) | 5.2 Ом (при 20 °C) |
| Тип уплотнений | NBR (нитрильный каучук) |
| Рабочая жидкость | Минеральные масла (HL, HLP) |
| Вес | ~2.04 кг |
Описание и конструкция
Конструктивно клапан состоит из следующих основных элементов:
- Корпус (1): Со стыковой поверхностью для монтажа на плиту (CETOP 3 / ISO 4401).
- Управляющий золотник (2): Оснащен измерительными штифтами (3 и 4) для точного позиционирования.
- Пропорциональные соленоиды (5 и 6): С центральной резьбой и съемными катушками. Магниты работают в масле ("мокрый" тип).
- Ручное дублирование: Предусмотрено скрытое вспомогательное устройство для ручного переключения.
Принцип работы:
В обесточенном состоянии золотник удерживается в центральном положении пружинами. При подаче тока на один из соленоидов (например, соленоид "а") магнит толкает золотник, сжимая возвратную пружину. Это открывает путь жидкости от порта P к рабочему порту (A или B). Давление в рабочем порту воздействует на измерительный штифт, создавая противодействующее усилие. Когда усилие от давления уравновешивается магнитным усилием соленоида, давление в системе стабилизируется пропорционально входному току.
В обесточенном состоянии золотник удерживается в центральном положении пружинами. При подаче тока на один из соленоидов (например, соленоид "а") магнит толкает золотник, сжимая возвратную пружину. Это открывает путь жидкости от порта P к рабочему порту (A или B). Давление в рабочем порту воздействует на измерительный штифт, создавая противодействующее усилие. Когда усилие от давления уравновешивается магнитным усилием соленоида, давление в системе стабилизируется пропорционально входному току.
Расшифровка маркировки:
- 3DREP: Пропорциональный редукционный клапан.
- 6: Типоразмер NG6.
- C: 3-линейное исполнение (порты P, A, B и T).
- 21: Серия изделия (21-я серия).
- 25: Максимальное давление регулировки (25 бар).
- EG24: Питание соленоидов 24 В постоянного тока.
- N9: Скрытое ручное управление.
- K4: Разъем по стандарту DIN EN 175301-803 (без штекера в комплекте).
- M: Уплотнения NBR.
