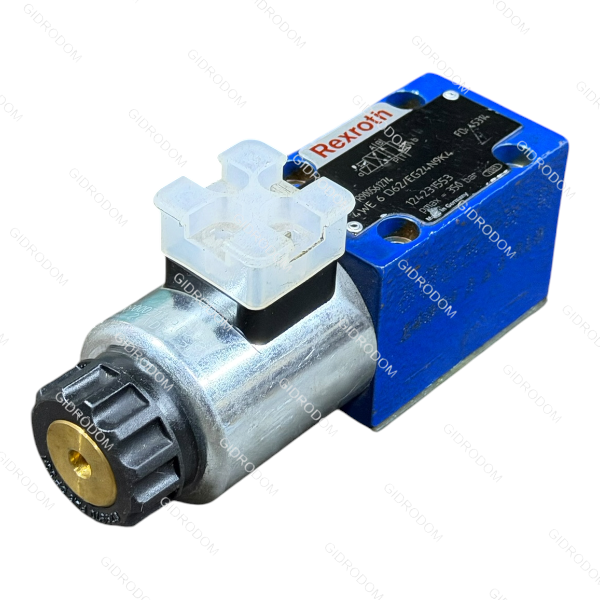

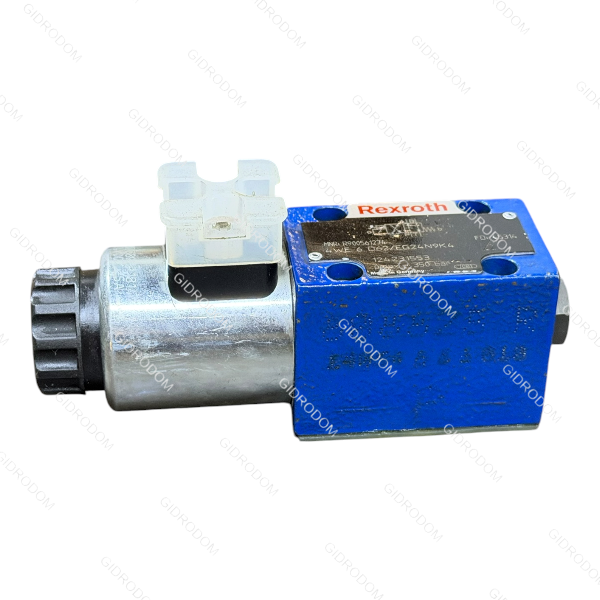

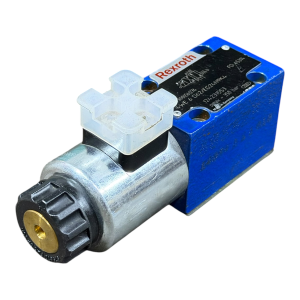

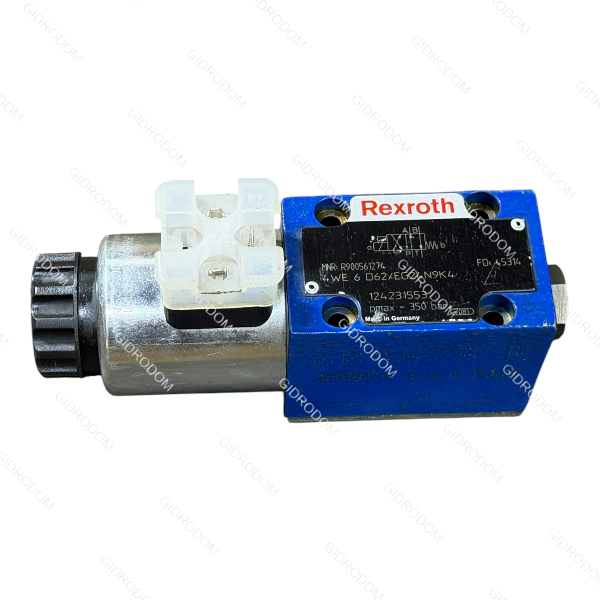

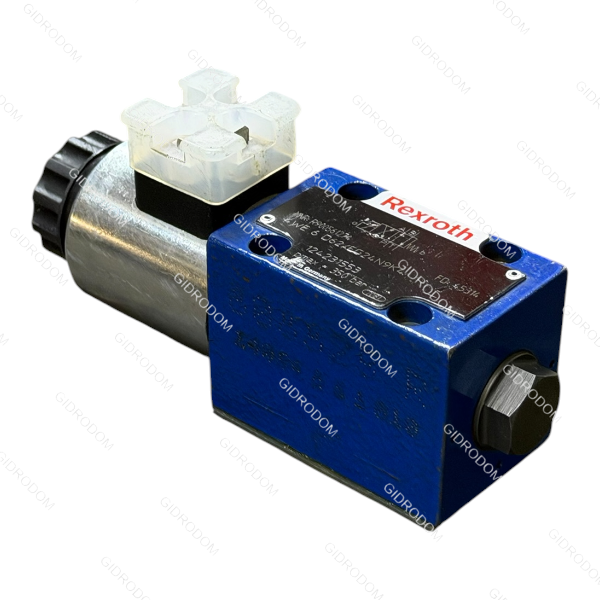

Гидрораспределитель 4WE6 D62/E G24 Rexroth
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Гидрораспределитель Rexroth 4WE6 D62/EG24 — это один из самых распространенных в мире золотниковых распределителей с электромагнитным управлением. Он служит для изменения направления, пуска и остановки потока рабочей жидкости.
Технические характеристики в таблице
| Характеристика | Значение |
|---|---|
| Типоразмер (Ду) | 6 (CETOP 03) |
| Схема золотника | D (4/2-ходовой, две позиции, переходная схема 62) |
| Макс. рабочее давление (P, A, B) | 350 бар |
| Макс. давление в канале T (слив) | 210 бар |
| Максимальный расход | до 60–80 л/мин |
| Напряжение питания | 24 В постоянного тока (G24) |
| Потребляемая мощность | 30 Вт |
| Тип уплотнений | NBR (стандарт) |
| Вес | ~1.45 кг |
Описание и конструкция
- Тип управления: Прямое действие от электромагнитов. В данной модели (схема D) используется один магнит, который перемещает золотник в рабочее положение, а возврат в исходное состояние происходит с помощью пружины.
- Конструкция:
- Корпус: Литой, с пятью основными каналами (P, T, A, B и дополнительный канал для дренажа в некоторых версиях).
- Золотник: Прецизионно обработанный стальной цилиндр. Схема 62 определяет специфику перекрытия каналов в момент переключения (переходный процесс).
- Магниты: «Мокрого» исполнения (втягивающая часть заполнена маслом), что снижает износ и обеспечивает бесшумную работу. Катушка съемная, ее можно вращать на 90°.
- Ручное управление: На торце магнита расположена кнопка ручного дублирования, позволяющая переключить клапан без подачи электричества (например, при пусконаладке).
Расшифровка кода
- 4: 4 рабочих порта (P, A, B, T).
- WE: Электромагнитное управление.
- 6: Типоразмер.
- D: 2 позиции переключения.
- 62: Тип золотника (схема).
- E: Электромагнит с одной стороны (возврат пружиной).
- G24: Питание 24V DC.
Для установки гидрораспределителя Rexroth 4WE6 D62 вам потребуются следующие данные:
1. Крепежные болты (комплект)
Для стандартного одиночного монтажа на плиту (CETOP 03 / NG06) используйте:
- Тип болтов: Болты с внутренним шестигранником (DIN 912 / ISO 4762).
- Размер: M5 x 30 (4 штуки).
- Класс прочности: Минимум 10.9 (рекомендуется 12.9 для давлений выше 250 бар).
- Момент затяжки: 8.9 Нм (±10%).
2. Габаритный чертеж (посадочное место ISO 4401)
Поверхность монтажной плиты должна соответствовать стандарту ISO 4401-03-02-0-05.
Основные размеры посадочной площадки:
- Межосевое расстояние между болтами: 40.5 мм (по длинной стороне) и 31.0 мм (по короткой стороне).
- Расположение портов: Порты P, T, A, B расположены в вершинах ромба.
- Диаметр отверстий в плите: макс. 7.5 мм.
- ≤Шероховатость поверхности: Ra ≤ 0.8 мкм.
Плоскостность: 0.01 мм на 100 мм длины.
3. Особенности установки
- Уплотнения: В комплекте с новым распределителем всегда идут 4 уплотнительных кольца (O-rings) размером 9.25 x 1.78 мм (материал NBR или Viton).
- Ориентация: Магнит в модели 4WE6 D...E обычно расположен со стороны порта А. При подаче питания поток направляется из P в A.
- Разъем: Для подключения катушки G24 используется стандартный штекер DIN EN 175301-803 (бывший DIN 43650).
