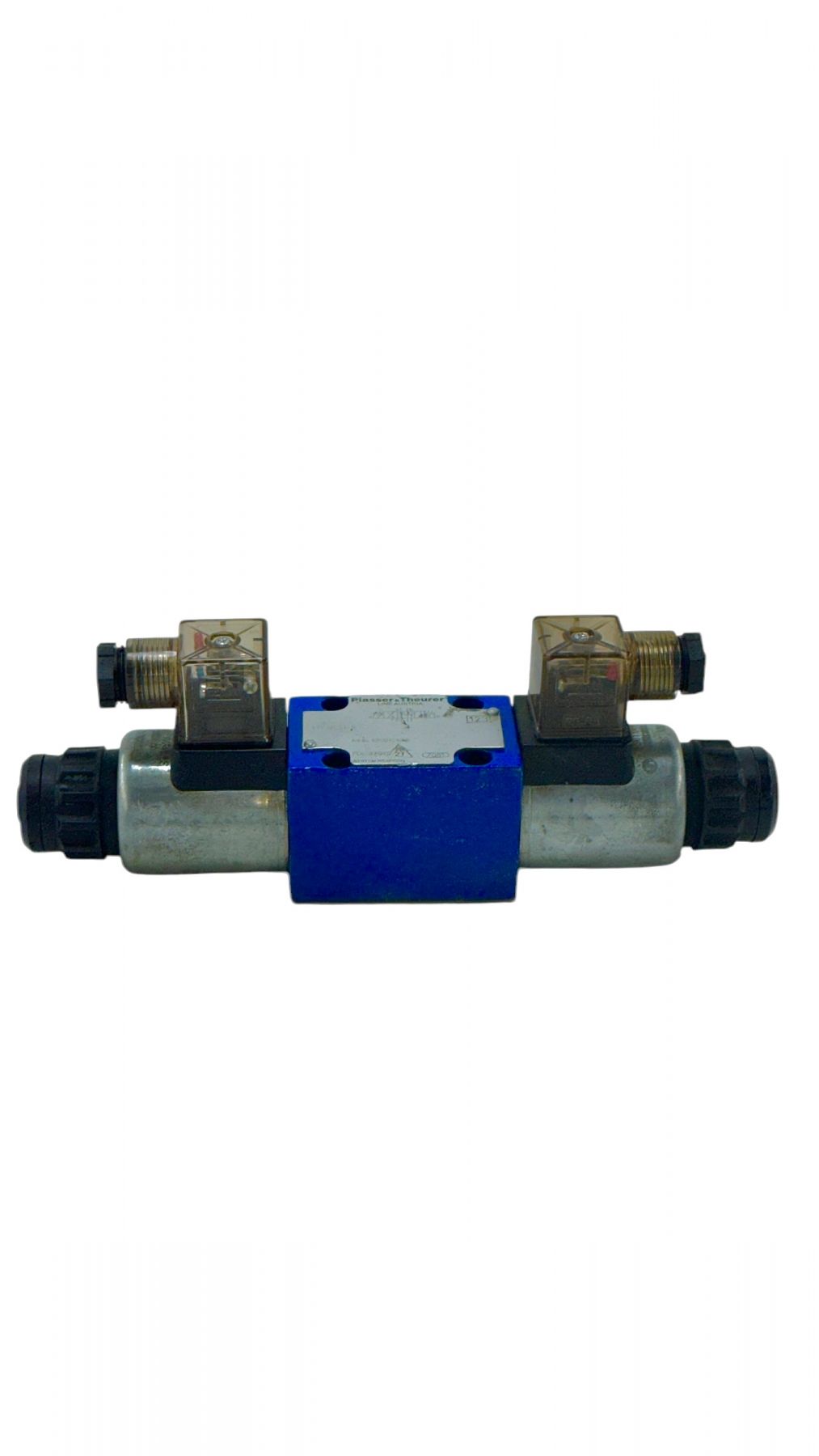

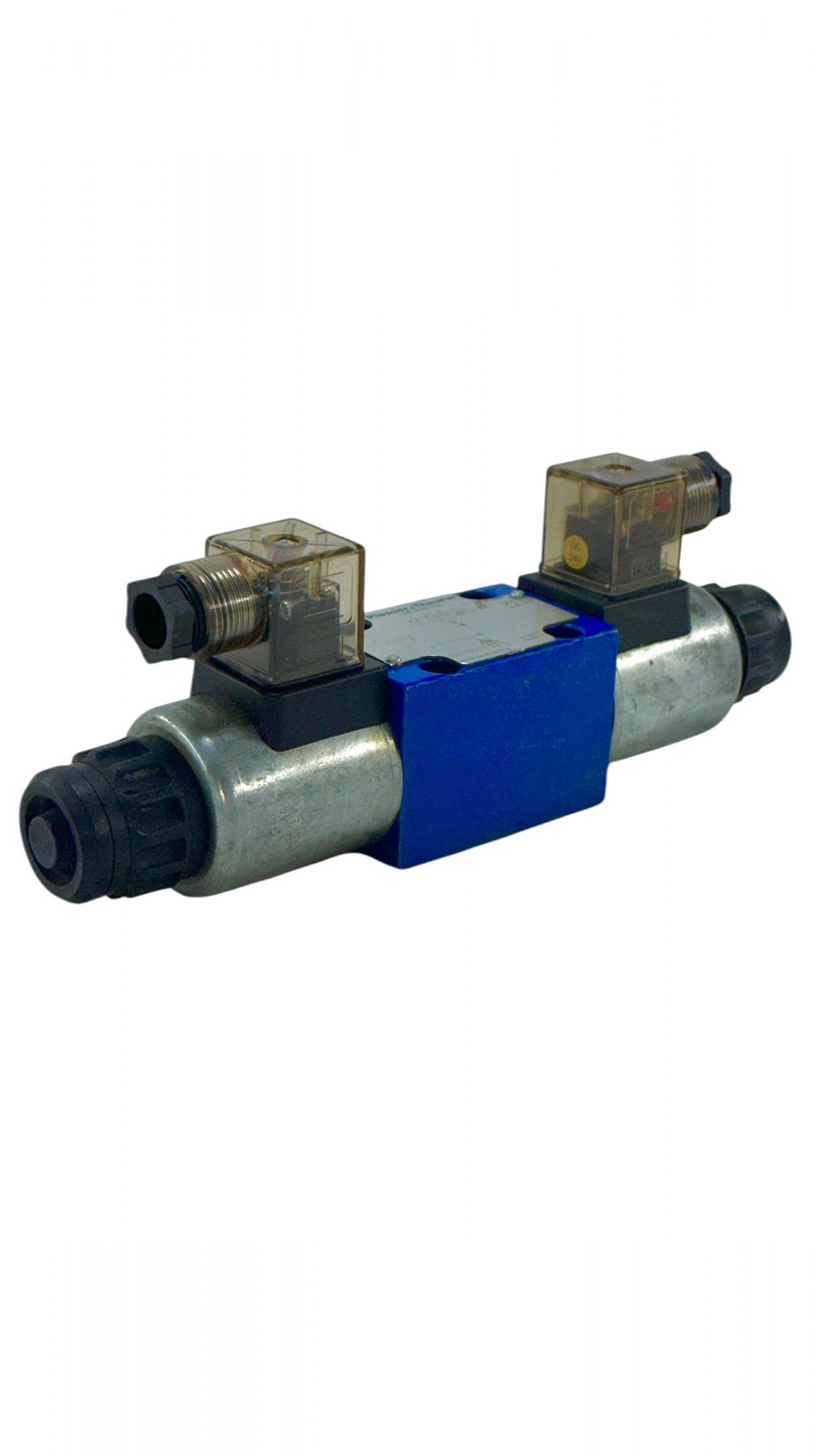

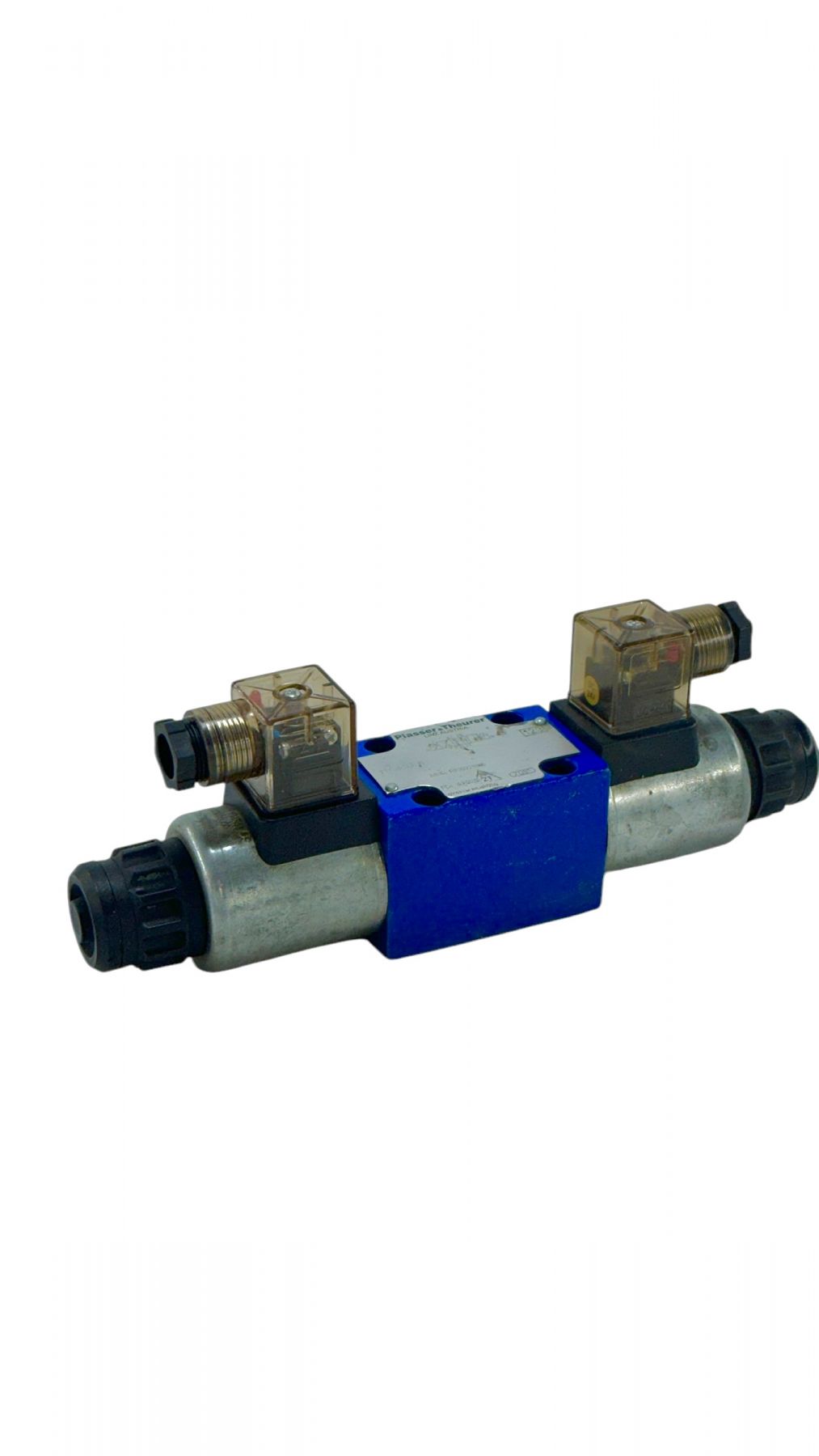

Технические характеристики оригинального гидрораспределителя HY6RSJ-B производства Bosch Rexroth для техники Plasser & Theurer (заводской артикул OnStock Trading: MNR R900928618, технический индекс серии: 4WE 6 J6X/EG24NK4/PL):
Основные технические параметры HY6RSJ-B
| Параметр | Значение / Характеристика | Примечание |
|---|---|---|
| Тип распределителя | Золотниковый, прямого действия | Сдвоенный соленоид |
| Условный проход (Ду / Size) | 6 мм | Стандарт ISO 4401-03-02-0-05 (CETOP 03) |
| Макс. рабочее давление (порты A, B, P) | 350 бар (35 МПа) | Высокое давление для путевых машин |
| Макс. давление в сливном порту (T) | 210 бар (21 МПа) | Допускается противодавление в сливе |
| Макс. пропускная способность (расход) | до 80 л/мин | Зависит от схемы и вязкости масла |
| Схема распределения (тип золотника) | J | В нейтрали: P заперт, линии A и B соединены со сливом T |
| Тип управления | Электромагнитное (дистанционное) | Мокрый тип соленоида (в масле) |
| Род управляющего тока | DC (Постоянный) | Стандарт бортовой сети путевой техники |
| Напряжение питания | 24 В | Маркировка Bosch Rexroth: G24 |
| Электрический разъем | Спец-разъем скрутка/кабель (PL) |
Индивидуальный заказ Plasser & Theurer |
| Тип монтажа | Стыковой (на плиту) | 4 крепежных винта М5 |
| Вес узла | ~1,95 кг | В сборе с двумя катушками |
🔍 Расшифровка внутренних каналов (Схема золотника "J")
Схема J является одной из самых востребованных в гидросистемах подбивочных блоков Plasser.
- При отсутствии питания: Пружины удерживают золотник строго в центральном (нейтральном) положении. Линия давления P перекрыта, а исполнительные полости гидроцилиндров A и B разгружены в бак (Т). Это исключает самопроизвольное движение или заклинивание органов при отключении электрики.
- При подаче питания на магнит "a": Поток направляется по схеме P → B и A → T.
- При подаче питания на магнит "b": Поток меняется на противоположный: P → A и B → T.

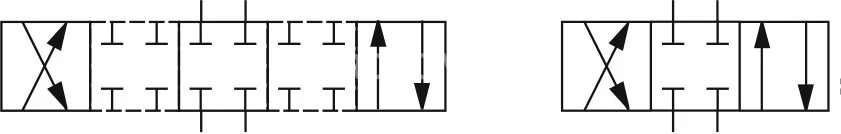

Схема распределения потока рабочей жидкости:

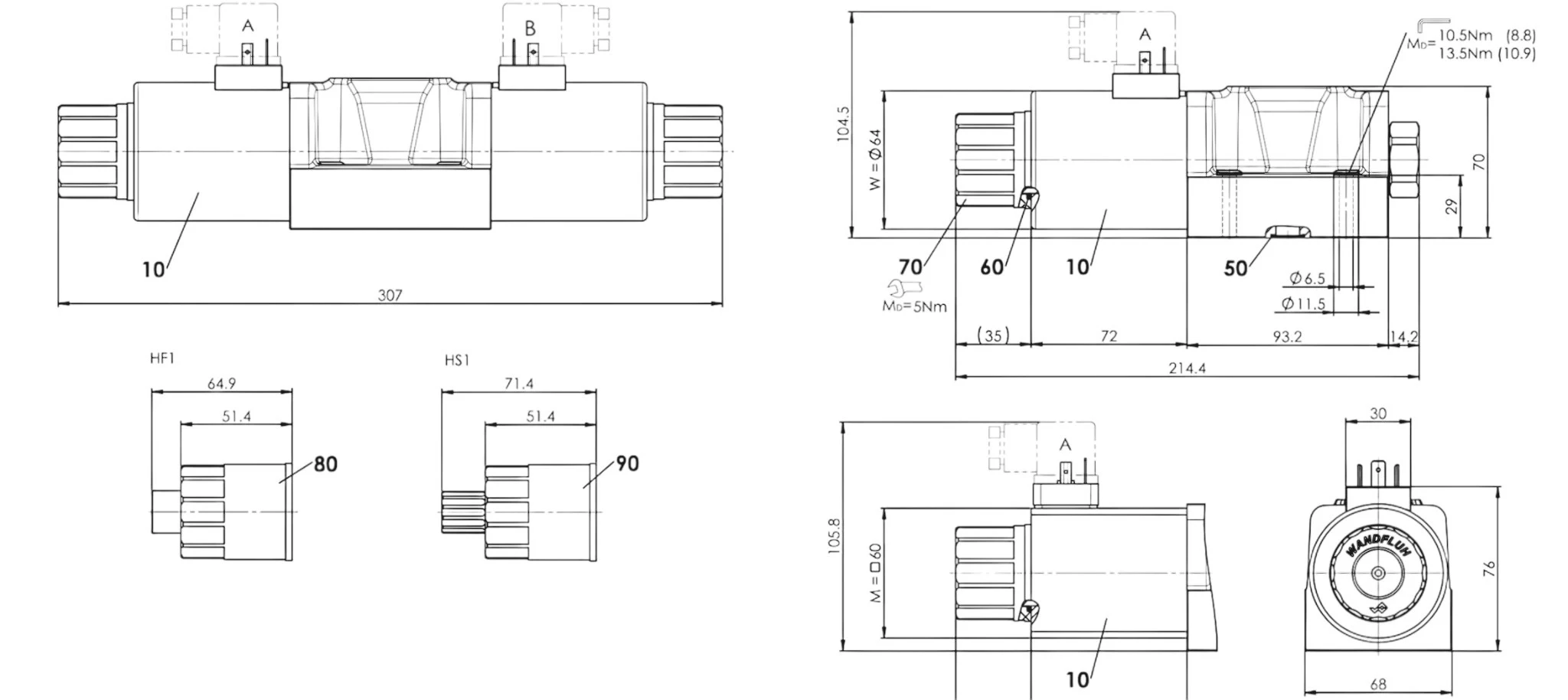

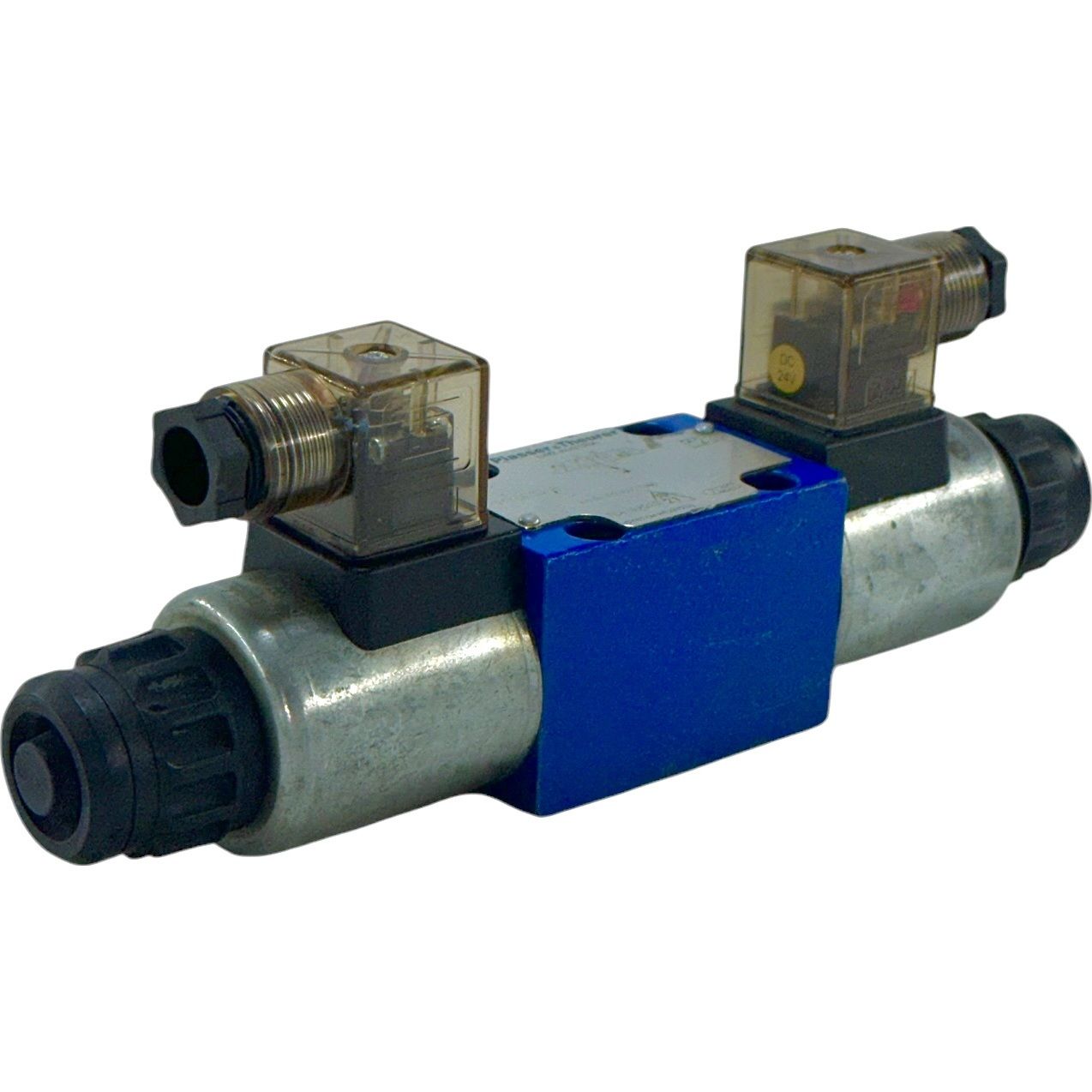

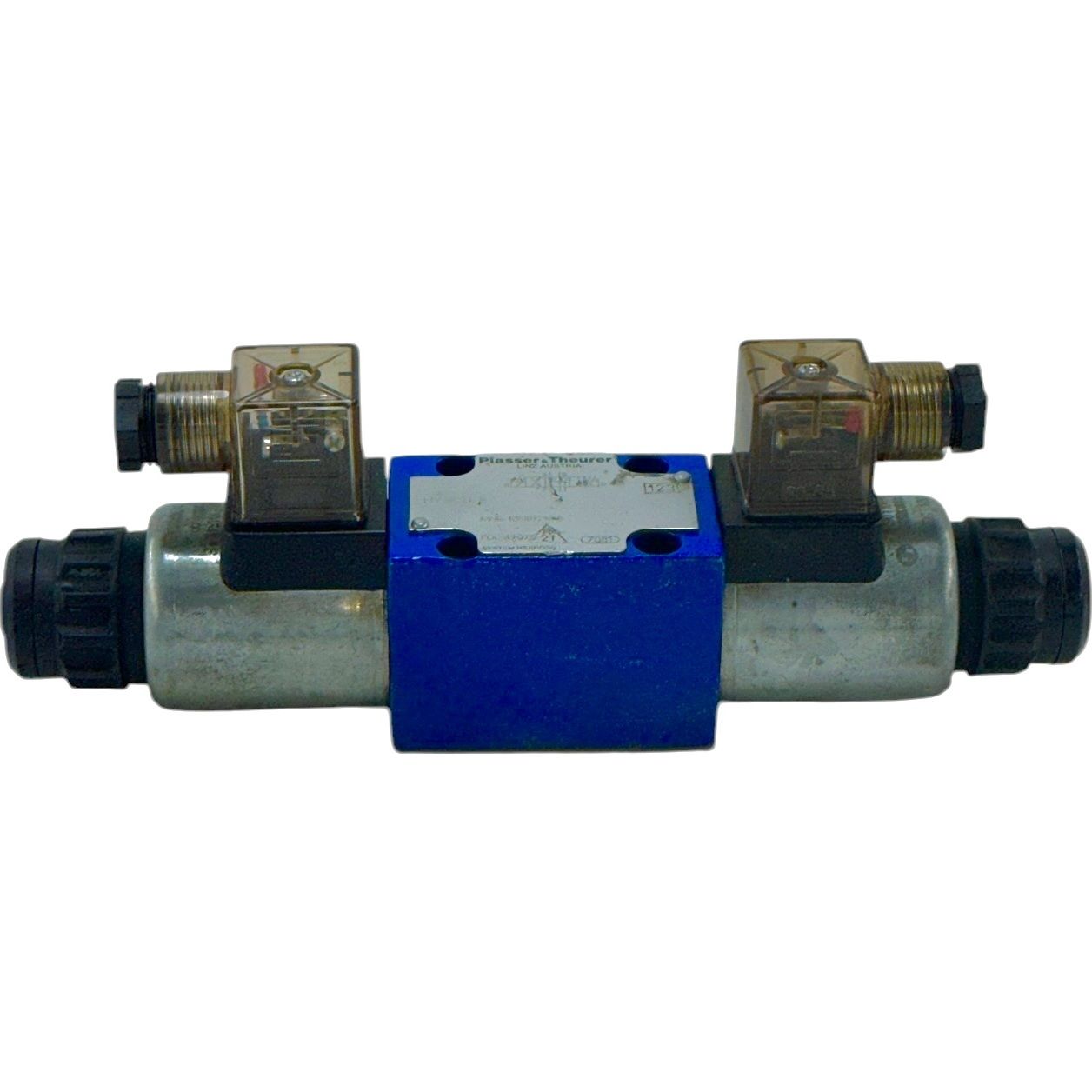

Конструкция гидрораспределителя HY6RSJ-B
Конструктивно гидрораспределитель представляет собой гидроаппарат золотникового типа прямого действия с двусторонним электромагнитным управлением. Его устройство оптимизировано под жесткие вибрационные нагрузки путевых машин Plasser & Theurer:
- Литой корпус: Выполнен из высокопрочного чугуна методом точного литья. Внутри корпуса выполнены кольцевые проточки, образующие гидроканалы: P (напор), T (слив), A и B (рабочие порты к гидроцилиндрам/гидромоторам).
- Управляющий золотник: Прецизионная стальная деталь цилиндрической формы с проточками. Он перемещается внутри корпуса вдоль осевой линии, перекрывая или соединяя между собой рабочие каналы.
- Возвратные пружины: Расположены по обеим сторонам золотника. При отключении питания они мгновенно возвращают золотник строго в центральное (нейтральное) положение.
- Электромагниты (соленоиды) «мокрого» типа: Герметичные катушки постоянного тока (24 В). Их полости заполнены рабочей жидкостью (маслом) из гидросистемы. Это обеспечивает эффективный отвод тепла от катушек и естественную смазку толкателя, существенно продлевая ресурс магнитов.
- Ручное дублирование (кнопка аварийного переключения): На торцах магнитов установлены скрытые штифты. Они позволяют вручную переместить золотник (например, с помощью отвертки) для проверки работы гидросистемы при отсутствии напряжения или при аварийном отказе электрики путевой машины.
- Электрическое подключение (тип PL): Специфический кабельный вывод (вместо стандартного разъема DIN), разработанный специально по техническому заданию Plasser & Theurer для защиты от грязи, влаги и высокой вибрации при подбивке балласта.
Принцип работы и описание схемы
Распределитель имеет 3 положения золотника и 4 линейных порта (3/4 ходовой).
- Нейтральное положение (соленоиды обесточены): Пружины удерживают золотник по центру. Напорная линия P заперта (насос работает на закрытый центр или разгружается через другой клапан). Рабочие линии A и B соединены со сливом T. Это означает, что исполнительный механизм (например, гидроцилиндр подбивочного блока) находится в «плавающем» свободном состоянии, из него снято давление.
- Включение магнита «A»: Толкатель соленоида сдвигает золотник в крайнее положение. Масло под давлением идет из P в B, а из полости A сливается в T.
- Включение магнита «B»: Золотник сдвигается в противоположную сторону. Направление потоков меняется: масло идет из P в A, а из B сливается в T.
Эксплуатация и техническое обслуживание
Правильная эксплуатация HY6RSJ-B на железнодорожной технике требует строгого соблюдения гидравлического режима, так как путевые машины работают в условиях экстремальной запыленности.
1. Требования к рабочей жидкости (маслу)
- Фильтрация: Главный враг золотника — микрочастицы балластной пыли. Требуется тонкость фильтрации не хуже 25 мкм (рекомендуемый класс чистоты по ISO 4406 — 20/18/15). При сильном загрязнении масла золотник заклинит в корпусе.
- Вязкость и температура: Оптимальный диапазон вязкости масла — от 20 до 100 мм²/с (сСт). Допустимый температурный режим работы гидросистемы — от -30°C до +80°C.
2. Монтаж и установка
- Посадочная поверхность: Распределитель устанавливается на монтажную плиту (манифольд) через 4 уплотнительных резиновых кольца (O-Ring), которые идут в комплекте. Поверхность плиты должна быть идеально чистой, без царапин и забоин.
- Затяжка винтов: Крепление осуществляется 4 винтами М5 (класс прочности не ниже 10.9). Затяжка должна производиться строго динамометрическим ключом с моментом 8,9 Нм. Неравномерная или чрезмерная затяжка может вызвать микродеформацию корпуса распределителя, из-за чего золотник начнет заедать.
- Положение в пространстве: Предпочтительно устанавливать распределитель горизонтально. При вертикальной установке из-за постоянной вибрации путевой машины возможен повышенный износ торцевых частей золотника.
3. Возможные неисправности и их устранение
- Заклинивание золотника: Если катушка гудит/греется, но переключения не происходит, это признак попадания грязи или деформации корпуса. Требуется демонтаж и промывка узла. Разбирать сам корпус и вытаскивать золотник не рекомендуется — зазоры там микронные, притирка индивидуальная.
- Перегорание катушки электромагнита: Происходит из-за скачков напряжения в бортовой сети машины, заклинивания золотника (магнит не может завершить ход и перегревается) или попадания влаги в кабель. Катушки являются съемными деталями и могут заменяться отдельно без демонтажа гидравлической части.
- Внутренние утечки (перетечки): Если гидроцилиндр не держит нагрузку в нейтрали, это может быть вызвано естественным износом пары «корпус-золотник». Из-за микрозазоров масло начинает перетекать из P в T. Такой распределитель подлежит замене.
