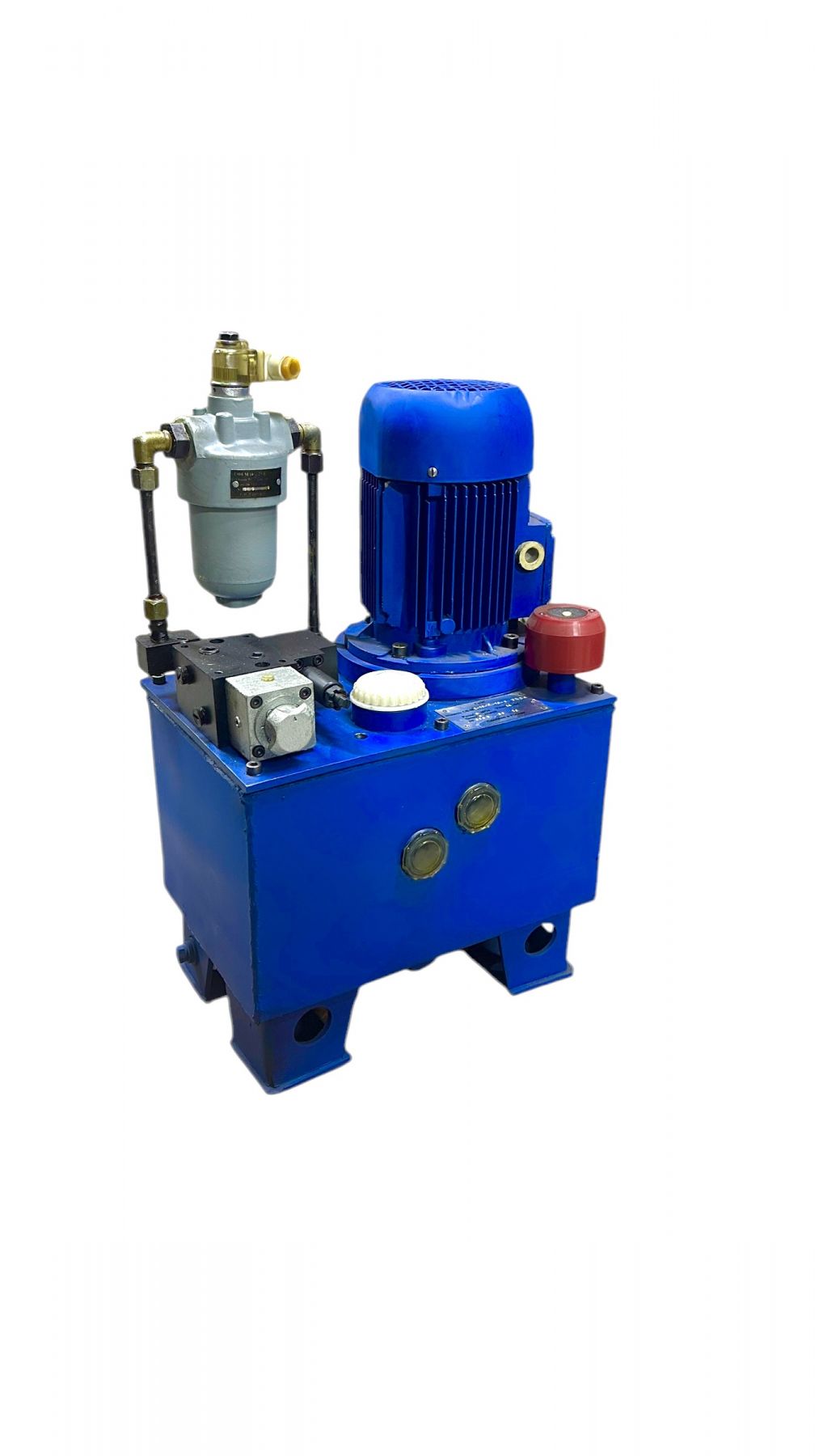

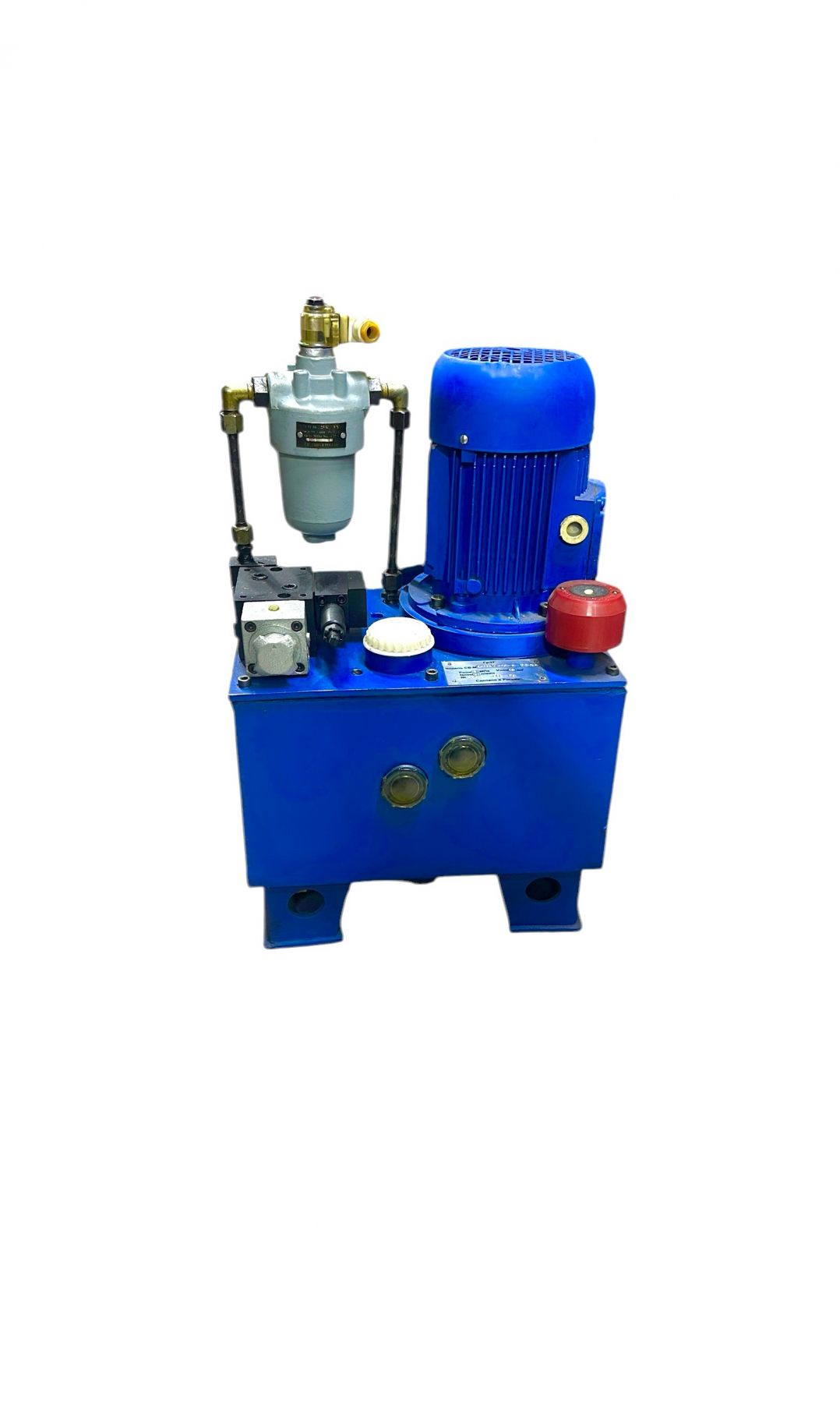

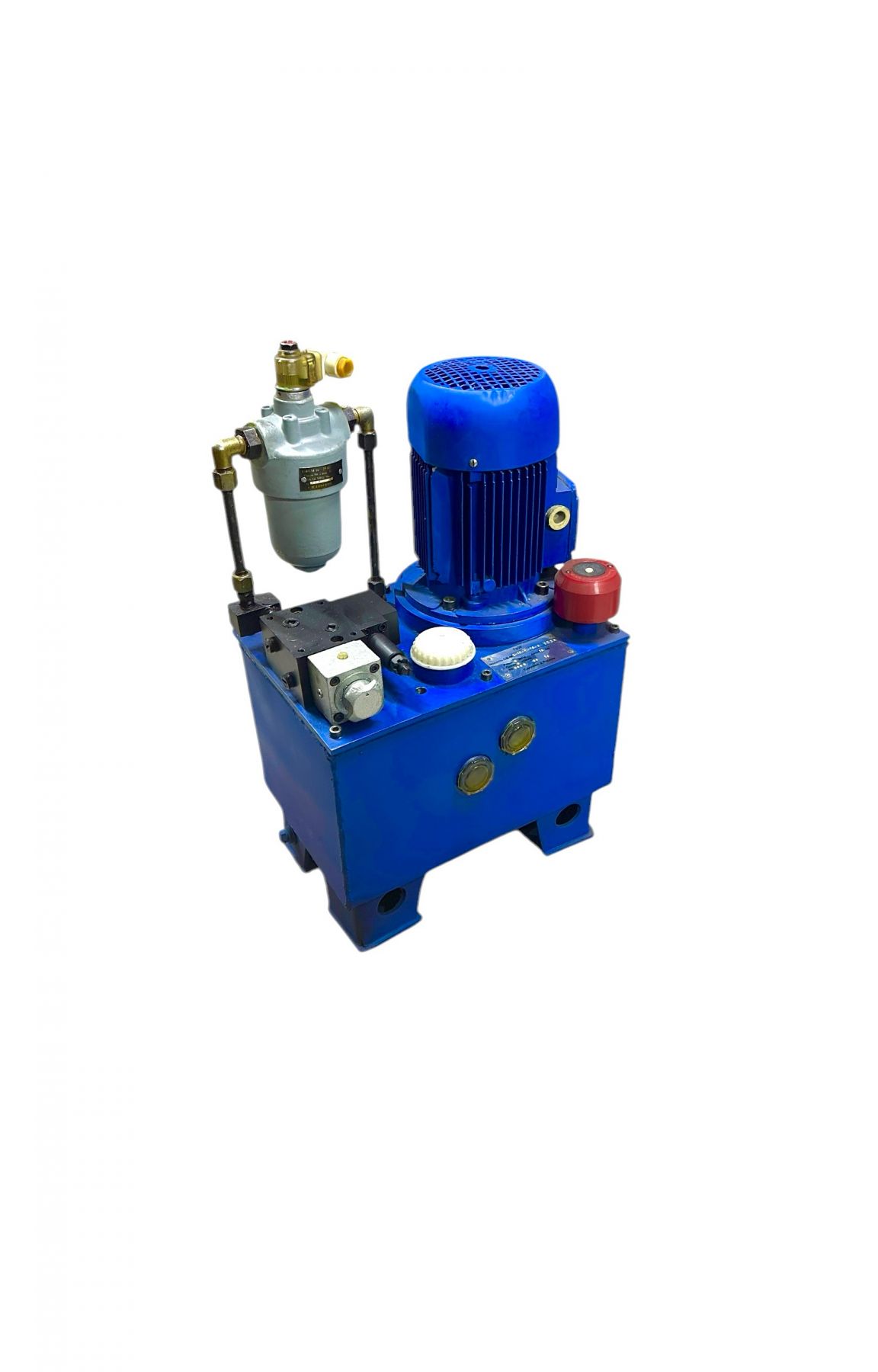

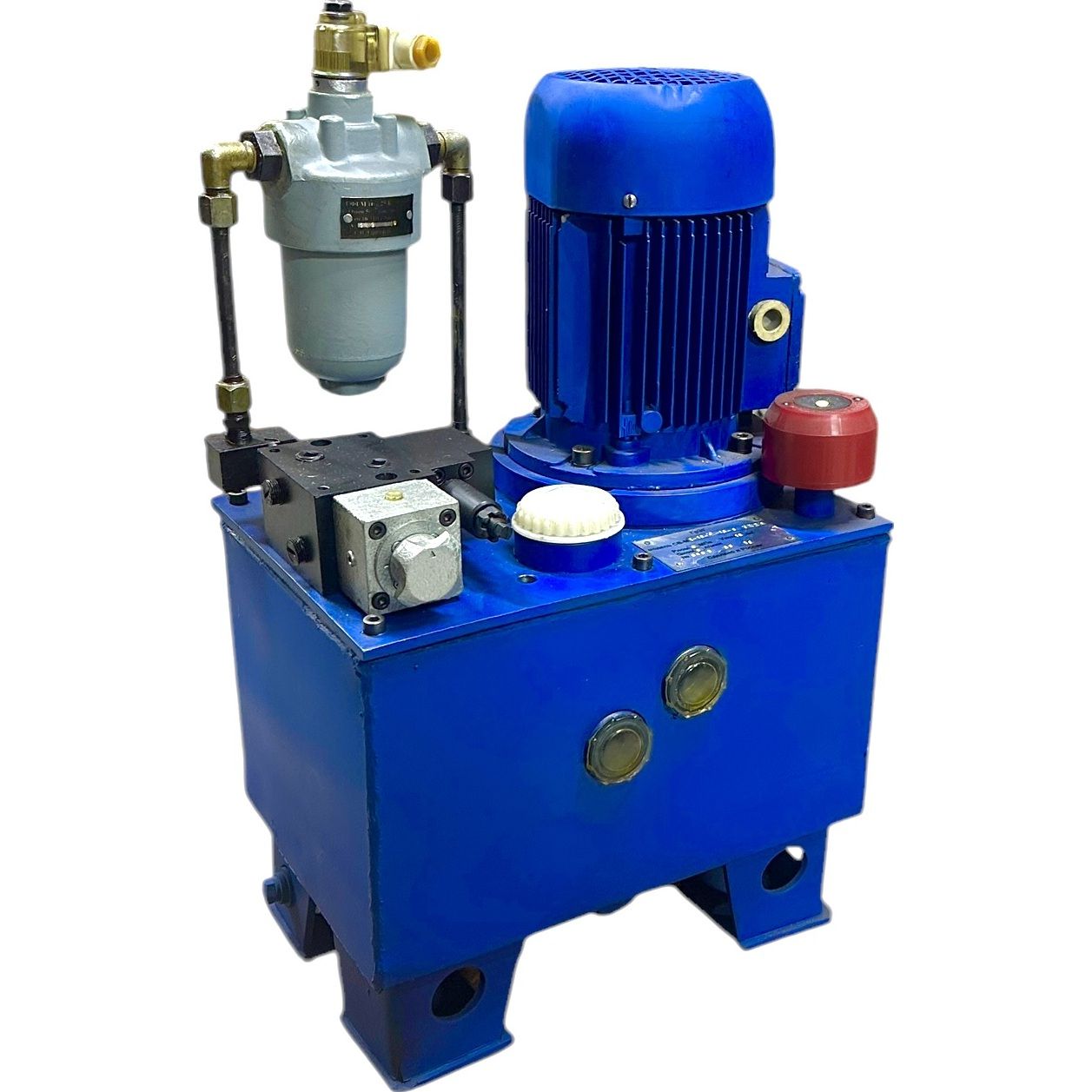

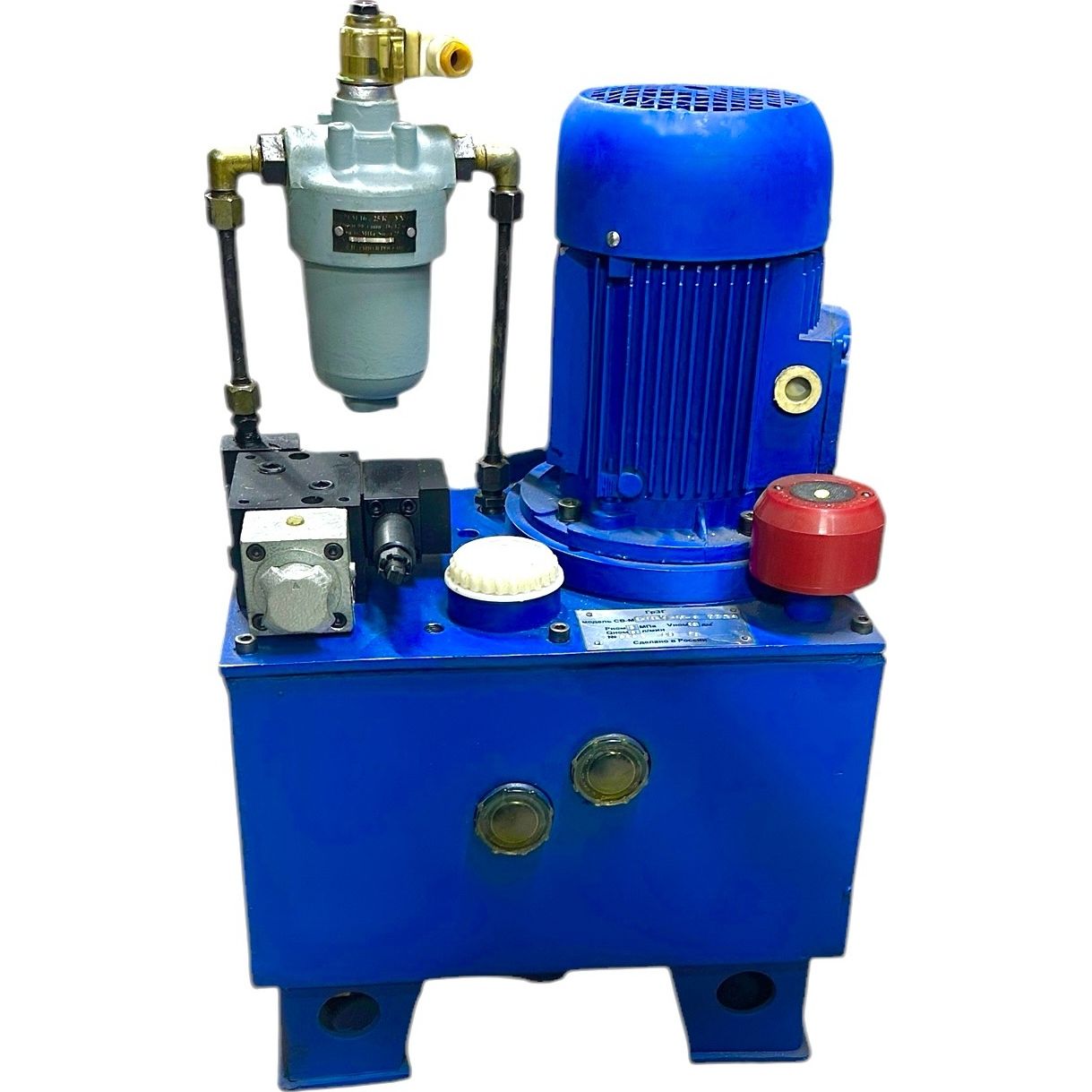

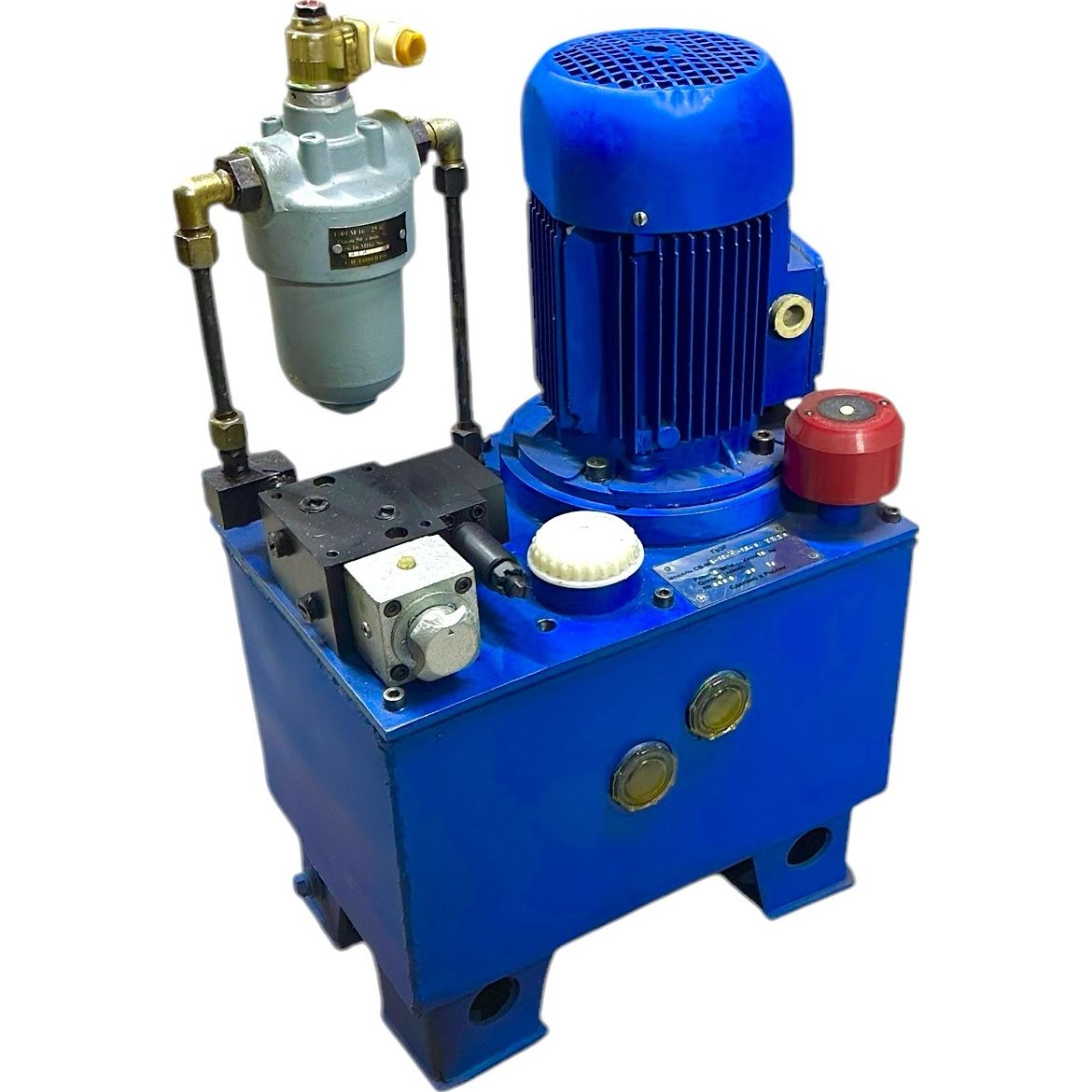

Гидростанция СВ-М 1-10-Н-1,1-6

Технические характеристики:

Двигатели мощностью, кВт: 1,1

Объем бака, л: 10

Рабочее давление, МПа: 5

Подача насоса, л/мин: 6

Расход, л./мин: до 50

Размер электродвигателя: 90, 100, 112, 132

Габариты, мм: 400х330х640

Масса, кг: 68

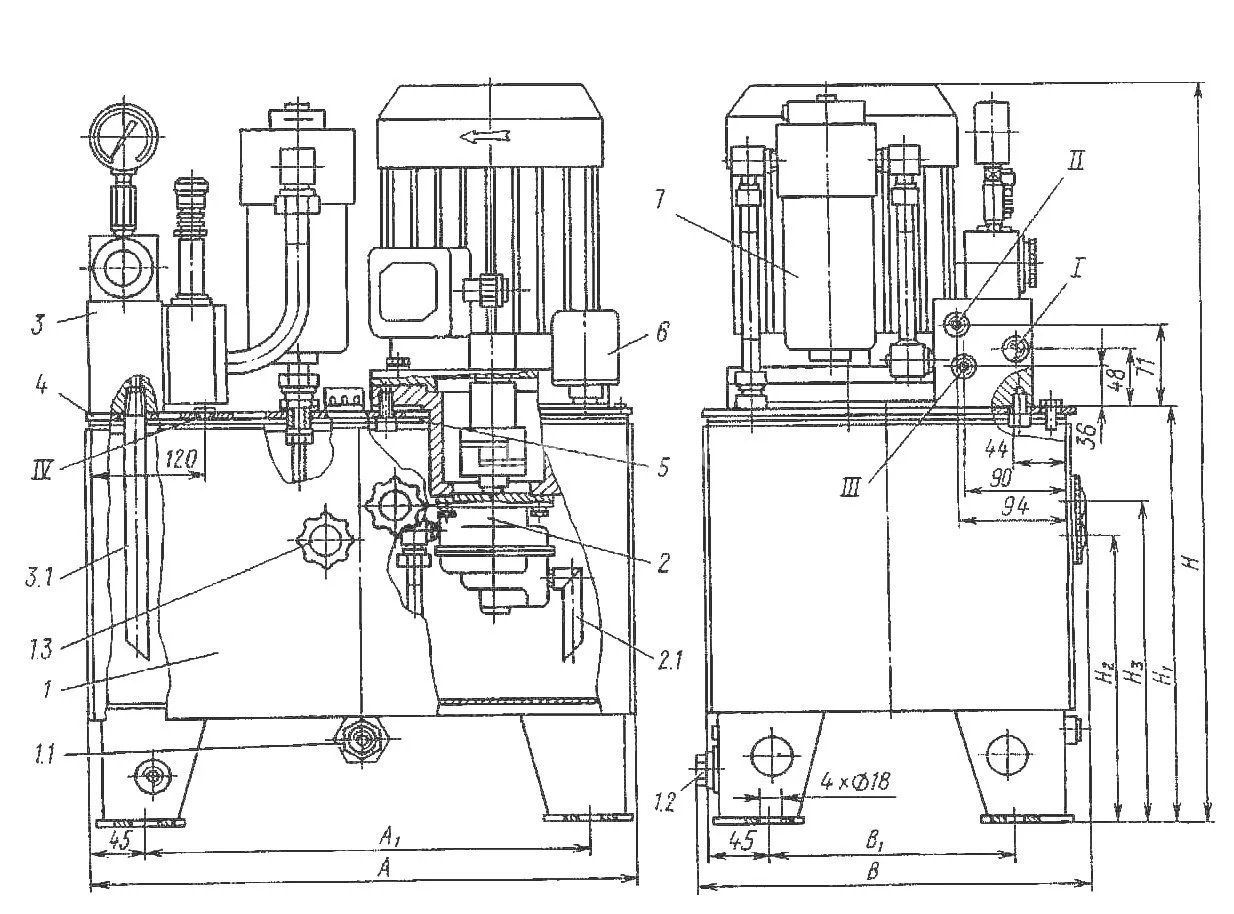

Состав:
1 - гидробак;

1.1 - сливная пробка;

1.2 - болт заземления;

1.3 - маслоуказатели;

2 - насосный агрегат;

2.1 - всасывающий трубопровод;

3 - гидропанель;

3.1 - сливная труба;

3.2 - монтажный гидроблок;

3.3 - функциональный гидроблок;

4 - крышка;

5 - заливная горловина (заливной фильтр);

6 - воздушный фильтр;

7 - фильтр тонкой очистки;

8 - воздушный теплообменник;

9 - кронштейны;

10 - решетка;

11 - сливной трубопровод;

12 - подпорный гидроклапан

Гидростанции типа СВ-М1 и СВ-М5 предназначены для подачи рабочей жидкости под давлением, которое устанавливается настройкой предохранительного гидроклапана, в гидросистемы станков металло- и деревообрабатывающего оборудования, автоматических линий, кузнечно-прессового, литейного и другого гидравлического оборудования различного назначения.

Эти гидростанции также служат базой для изготовления готовых гидроприводов, которые питают гидросистемы и обеспечивают дистанционное управление перемещением гидрофицированных рабочих органов станков.

Чтобы обеспечить необходимый рабочий цикл, станции требуют доукомплектования соответствующей гидравлической аппаратурой за счёт добавления на монтажной плите дополнительных гидроблоков.
