Гидрозамок SL10PA1-4X, Китай
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка

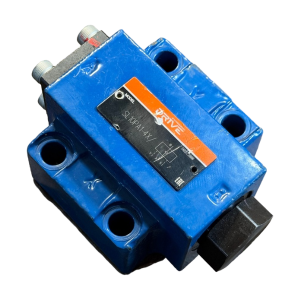

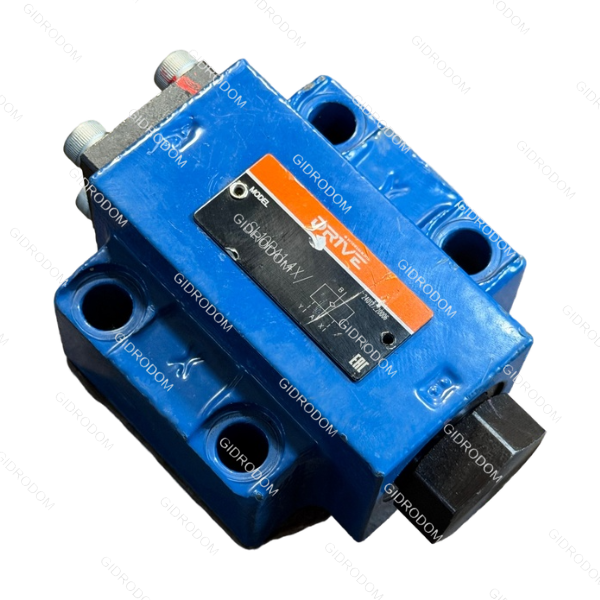

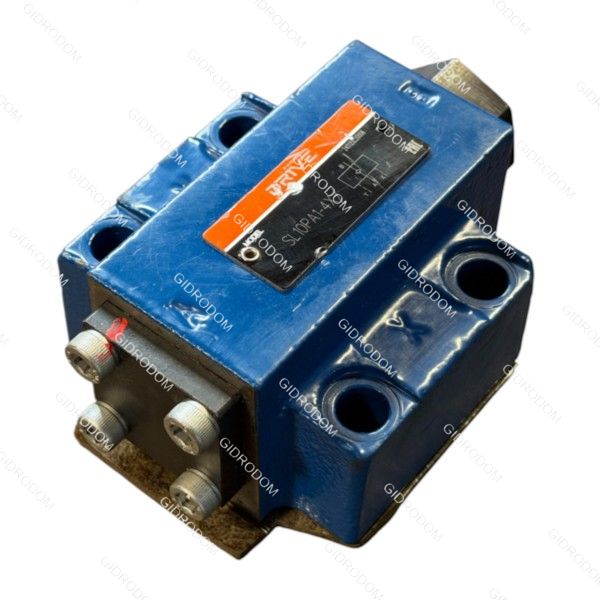

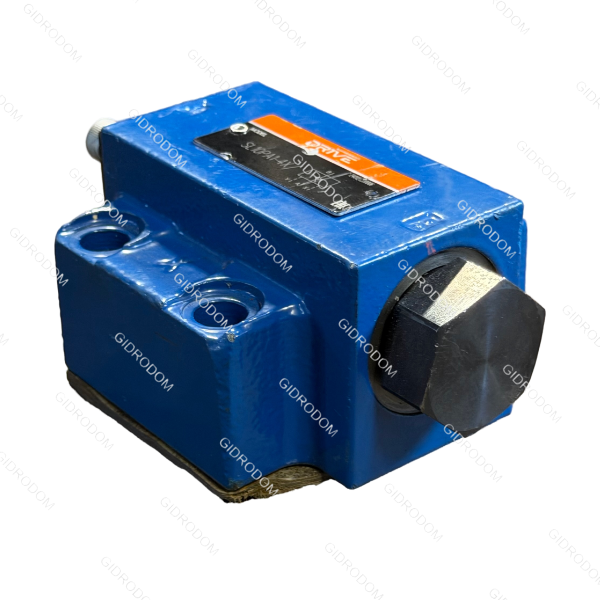

На предоставленной фотографии изображен управляемый обратный клапан (гидрозамок) плиточного монтажа серии SL10PA1-4X/ производства компании Drive Hydraulics. Данный узел является точным сертифицированным аналогом немецкого клапана Bosch Rexroth SL10PA1-4X/.
Технические характеристики, габариты и вес
| Параметр / Монтажный размер | Значение | Описание и условия |
|---|---|---|
| Условный проход (Типоразмер) | Ду 10 (NG10) | Номинальный внутренний диаметр каналов |
| Максимальный расход (Поток) | до 150 л/мин | Пропускная способность при полном открытии SL10PA1-4X/V R900457388 - AccessHydro |
| Максимальное рабочее давление | 315 бар (31,5 МПа) | Предельное непрерывное давление в системе REXROTH SL 10 PA1-32/ гидравлически пилотный ... |
| Давление открытия клапана | 1,5 бар | Минимальное давление для преодоления пружины SL10PA1-40 - Гидрозамок для монтажа на плиту Ду10 ... |
| Тип монтажа | Стыковой (На плиту) | Стандарт присоединительной поверхности ISO 5781 |
| Крепежные винты | 4 отв. под М10 | Болты крепления клапана к монтажной плите |
| Дренажная линия | Внешний (Канал L) | Отвод утечек из пилотной полости SL10PA1-40 - Гидрозамок для монтажа на плиту Ду10 ... |
| Вес (Масса) | ~3,1 кг | Массивный литой стальной корпус повышенной жесткости |
Расшифровка кода маркировки (SL 10 PA1-4X/)
- SL — управляемый обратный клапан (гидрозамок) с линией внешнего разгрузочного дренажа (канал L).
- 10 — номинальный типоразмер (Ду = 10 мм).
- P — плиточный (стыковой) тип монтажа на промежуточную гидроплиту SL10PA1-40 - Гидрозамок для монтажа на плиту Ду10 ....
- A — базовое исполнение конструкции без дополнительного разгрузочного золотника (стандартное соотношение площадей поршня управления).
- 1 — давление открытия пружины (в данном случае кодирует стандартную жесткость 1,5 бар) SL10PA1-40 - Гидрозамок для монтажа на плиту Ду10 ....
- 4X — технологическая серия производства (от 40 до 49, монтажные размеры остаются полностью взаимозаменяемыми).
Конструкция и принцип работы
Устройство разработано для обеспечения герметичного запирания одной рабочей полости гидравлического исполнительного органа (например, для удержания гидроцилиндра под нагрузкой без просадок):
- Запирающий элемент: Внутри расположен прецизионный конусный клапан (седловое исполнение), который полностью исключает утечки в закрытом состоянии (в отличие от золотниковых распределителей).
- Пилотный поршень управления: Механизм принудительного открытия. Масло свободно идет из контура A → B. Проход в обратном направлении (B → A) жестко заперт конусом.
- Линия управления (Х): Чтобы пропустить масло обратно из B в A, в пилотный порт управления X подается гидравлический сигнал давления. Пилотный поршень сдвигается, механически нажимает на толкатель конуса и принудительно открывает клапан.
- Внешний дренаж (L): Изолирует полость за управляющим поршнем. Это необходимо, чтобы противодавление в сливной линии A не подпирало поршень управления и не нарушало четкость срабатывания гидрозамка.
Правила эксплуатации
- Чистота рабочей среды: Клапан крайне требователен к отсутствию механических примесей, так как частицы грязи могут нарушить герметичность посадки конуса в седло. Рекомендуемый класс фильтрации системы — не хуже 10–16 мкм.
- Рабочая жидкость: Минеральные гидравлические масла (HL, HLP) с кинематической вязкостью от 10 до 380 сСт.
- Монтаж: Поверхность монтажной плиты должна быть идеально ровной (плоскостность не более 0,04 мм на 100 мм длины) во избежание перекоса литого корпуса при затяжке болтов. Уплотнительные резиновые кольца портов поставляются в комплекте и закладываются в специальные пазы на нижней плоскости клапана.
