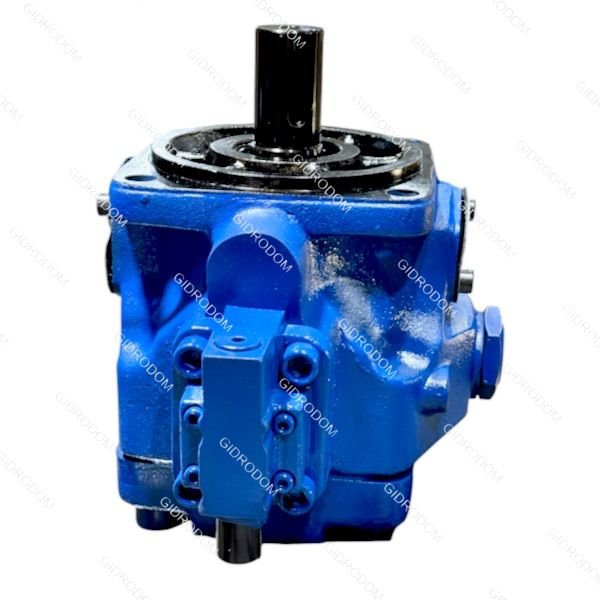

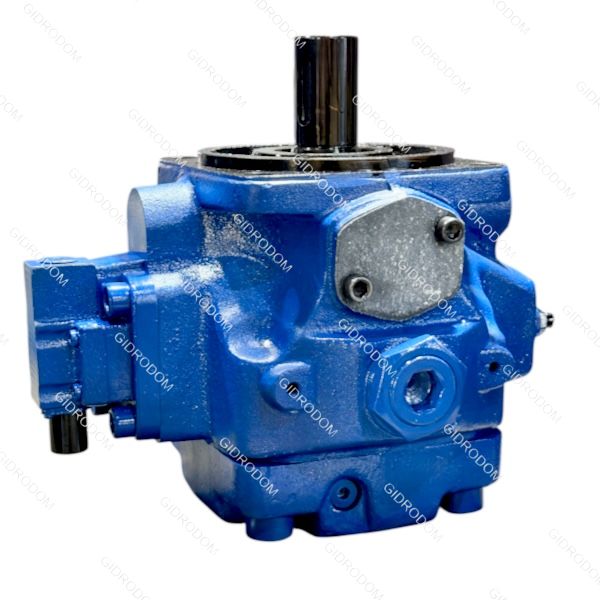

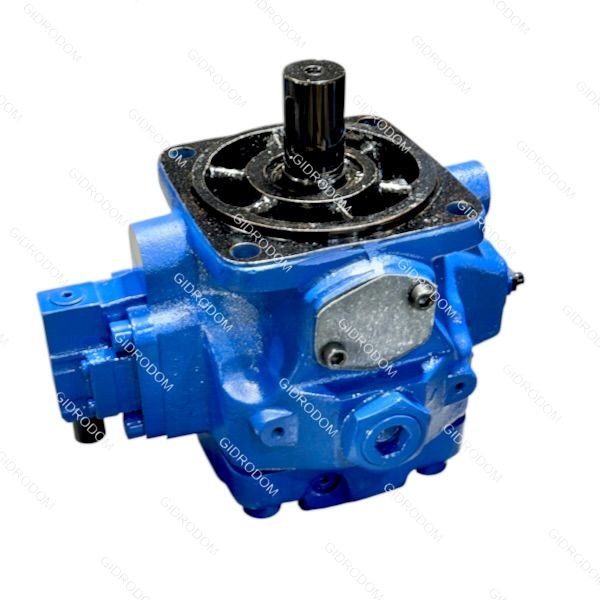

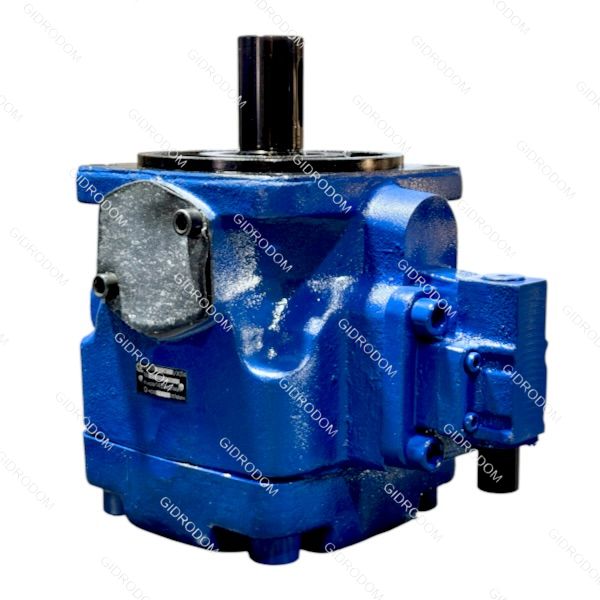

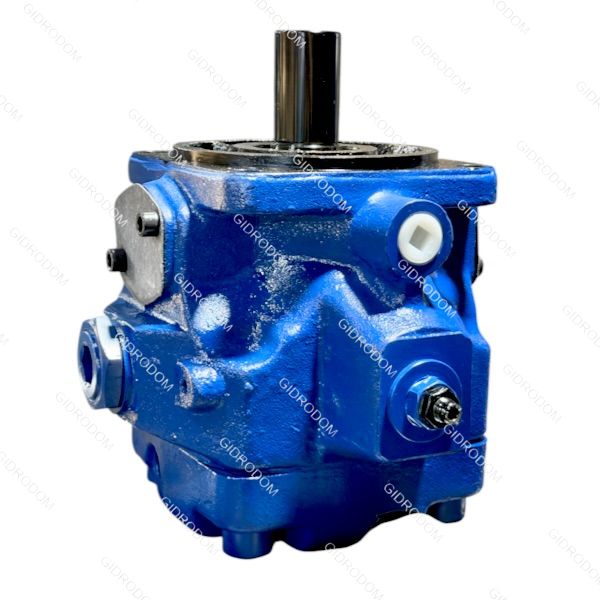

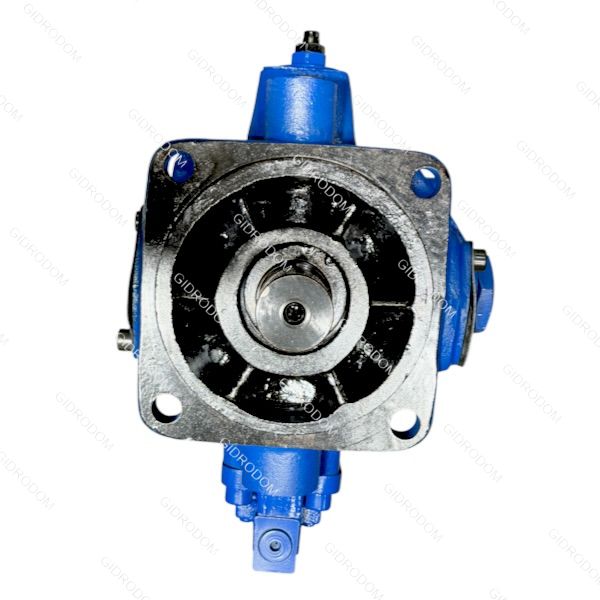

Насос пластинчатый регулируемый НПлР125/16
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Насос пластинчатый регулируемый НПлР 125/16 — это гидравлическая объемная машина, предназначенная для нагнетания минерального масла в гидросистемы станков. Главная особенность модели заключается в автоматическом изменении подачи (производительности) до нуля при достижении заданного давления в системе. Это снижает тепловыделение и экономит энергию.
Технические характеристики и габариты
| Параметр | Значение |
|---|---|
| Номинальный рабочий объем | 125 см³/об |
| Диапазон регулирования объема | 41 – 125 см³/об |
| Номинальная подача | 152 л/мин |
| Номинальное давление на выходе | 16 МПа (160 бар) |
| Частота вращения (ном. / макс. / мин.) | 1450 / 1800 / 1000 об/мин |
| Номинальная мощность | 52 кВт |
| Направление вращения вала | Правое (по часовой стрелке) |
| Вес (масса) | 98 кг |
| Габаритные размеры (базовые) | ~ 275 × 445 × 376 мм |
| Исполнение вала | Шпоночный |
Конструкция
Насос НПлР 125/16 состоит из следующих основных сборочных единиц:
- Корпус и крышка: Высокопрочный чугун с ребрами жесткости для гашения вибраций.
- Ротор со шлицами: Установлен на подшипниках, в его пазах свободно перемещаются пластины (шиберы).
- Статорное кольцо: Внутри него вращается ротор с эксцентриситетом.
- Механический регулятор: Система, состоящая из поршней разной площади (1:2), золотника и пружин.
- Винт ограничения максимальной подачи: Позволяет вручную скорректировать пиковую производительность.
Принцип работы: При вращении ротора пластины прижимаются центробежной силой и давлением к статору. Изменение объема камер между пластинами обеспечивает всасывание и нагнетание. Регулирование происходит за счет автоматического сдвига статорного кольца поршнями регулятора, что меняет эксцентриситет и, как следствие, рабочий объем.
Эксплуатация и требования к среде
- Рабочая жидкость: Минеральные масла кинематической вязкостью от 25 до 160 мм²/с. Температура масла должна находиться в пределах от -10 °C до +70 °C.
- Фильтрация: Насос крайне чувствителен к загрязнениям. Масло должно быть очищено не хуже 12-го класса чистоты (ГОСТ 17216-71), что требует фильтров с тонкостью фильтрации не более 25 мкм.
- Монтаж: Соединение с приводным двигателем допускается исключительно через упругую муфту. Погрешность соосности валов не должна превышать 0,1 мм.
- Нагрузки: Любые радиальные и осевые нагрузки на приводной вал насоса категорически недопустимы.
Особенности модели
- Энергоэффективность: В моменты, когда исполнительный орган станка неподвижен, насос переходит в режим "нулевой подачи", потребляя минимум энергии на поддержание давления и предотвращая перегрев гидросистемы.
- Двойная механическая регулировка: Можно настроить как давление среза (момент обнуления потока), так и вручную ограничить максимальный рабочий объем.
- Надежность: Производится по регламенту ТУ 2.053.1826-87, имеет усиленные распределительные диски и оптимизированную геометрию пазов для долговечной работы на высоких давлениях до 16 МПа
