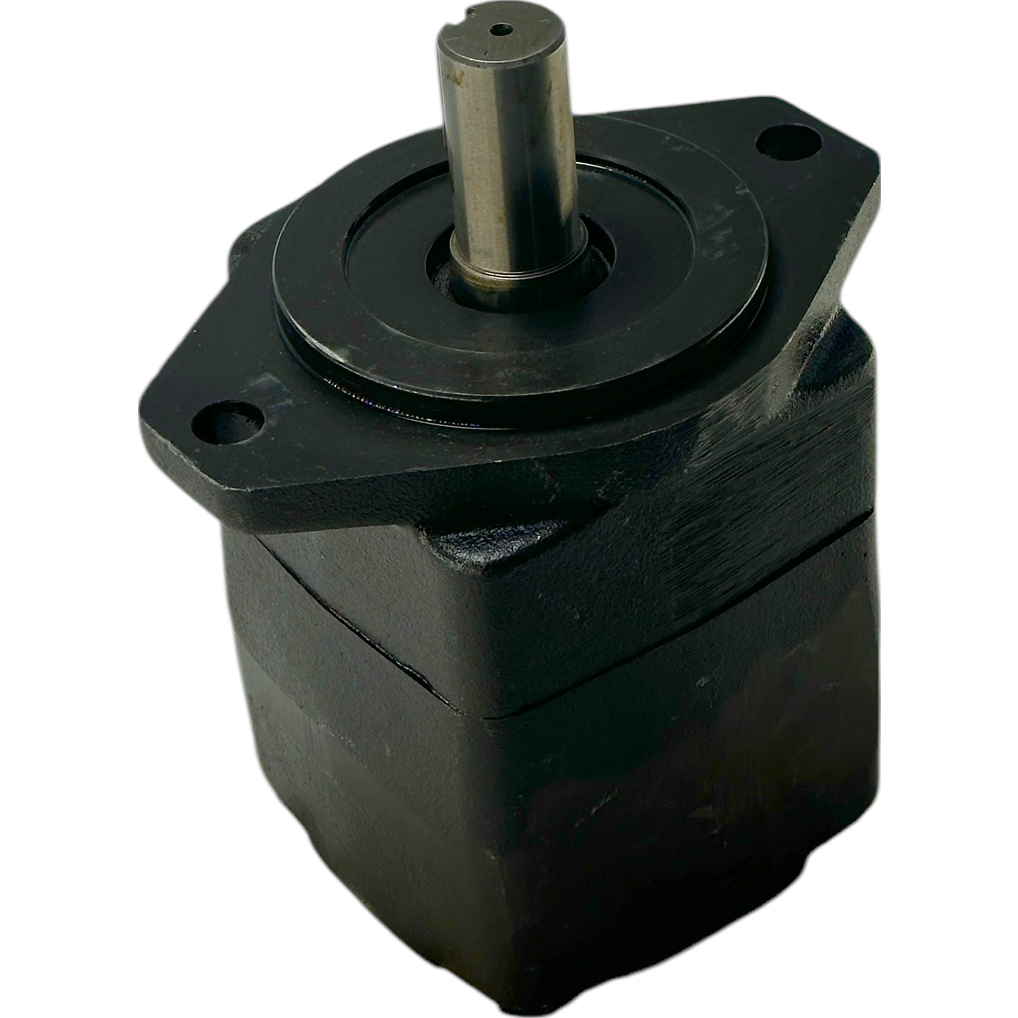

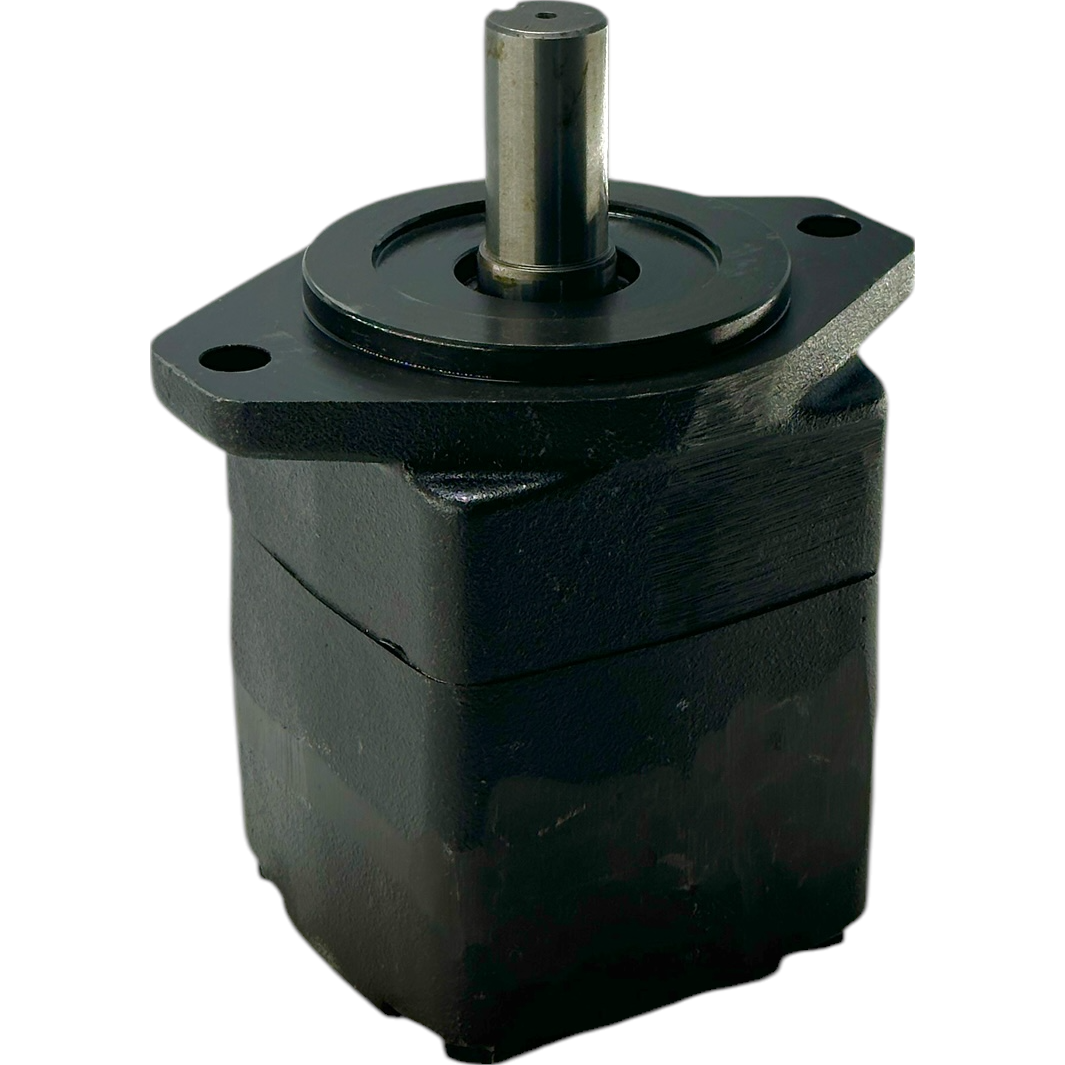

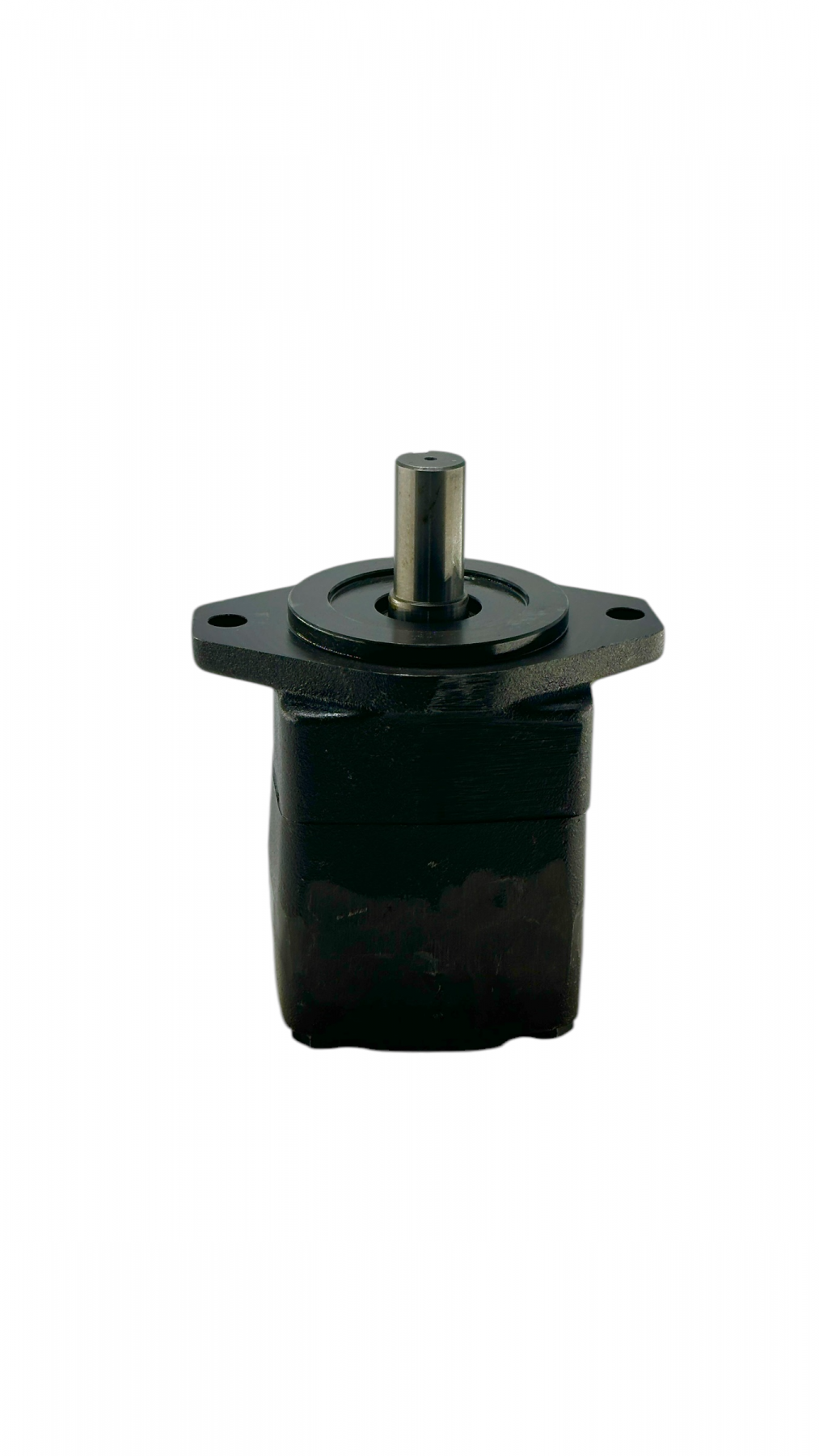

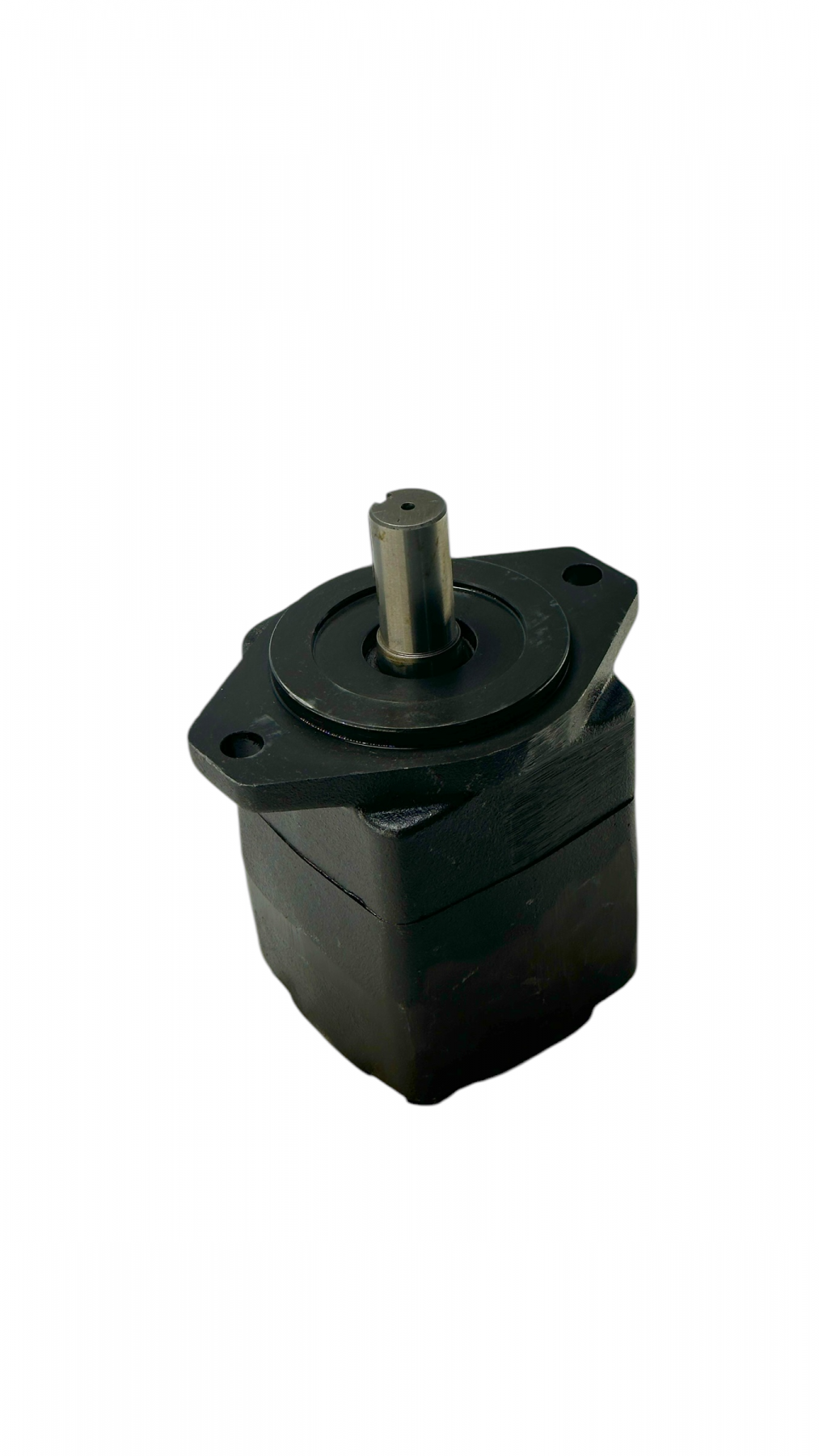

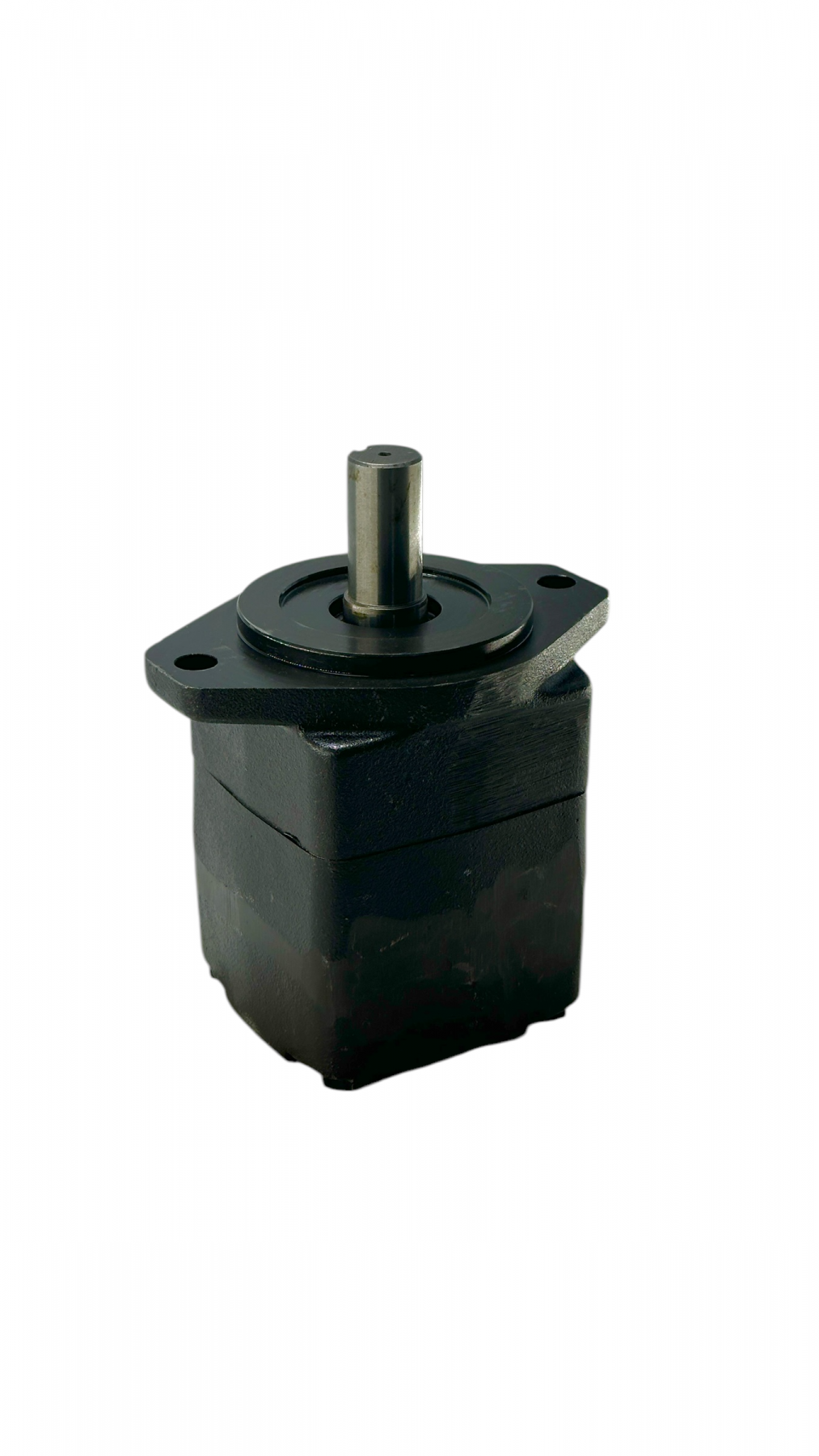

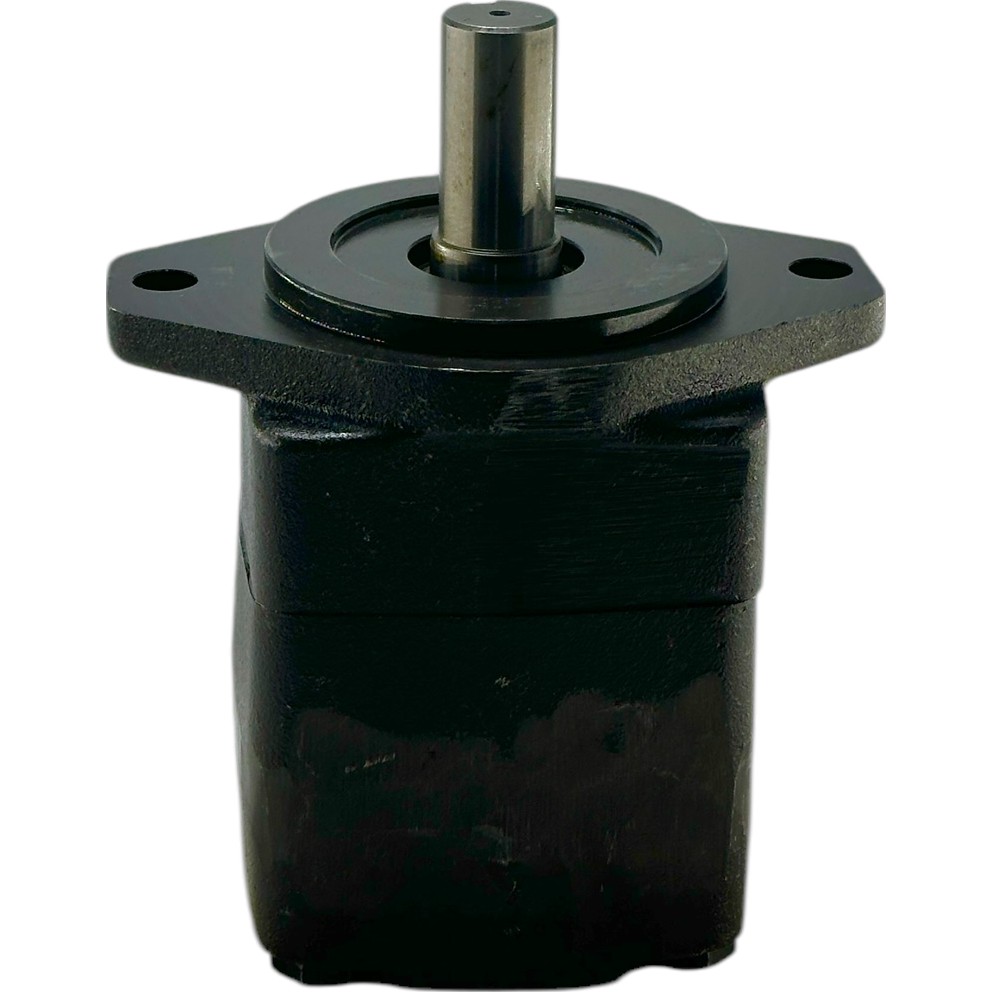

пластинчатый насос PVV2-1X/05 5RA15RMB (FD 305 20)
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Сегмент кода | Значение | Пояснение |
|---|---|---|
| PVV | Серия насоса | Пластинчатый (лопастной) гидронасос фиксированного объема |
| 2 | Габарит корпуса | Вторая величина (размер корпуса) |
| 1X | Техническая серия | От 10 до 19 (размеры монтажа и подключения не меняются) |
| /055 | Рабочий объем | 55,2 см³ за один оборот вала |
| R | Направление вращения | Правое (по часовой стрелке, если смотреть со стороны вала) |
| A | Исполнение вала | Цилиндрический вал со шпонкой (метрический) |
| 15 | Фланец подключения | Линейка присоединительных размеров по стандарту SAE |
| R | Положение портов | Расположение напорного штуцера (справа, если смотреть со стороны крышки) |
| M | Материал уплотнений | NBR (нитрильный каучук) для минеральных масел |
| B | Дополнительный код | Стандартное исполнение подшипникового узла / картриджа |
| Параметр | Значение |
|---|---|
| Рабочий объем | 55,2 см³ |
| Номинальный расход (при 1500 об/мин) | ~ 80 — 82,8 л/мин |
| Максимальное рабочее давление | 175 бар (17,5 МПа) |
| Диапазон рабочих оборотов вала | 750 – 1800 об/мин |
| Рекомендуемая номинальная частота | 1500 об/мин |
| Примерная масса насоса | ~ 14,8 кг |
Гидравлические насосы PVV и PVQ представляют собой насосы с постоянной производительностью, основанные на пластинчатой конструкции. Ротор, установленный на шлицах приводного вала, вращается внутри статорного кольца. Лопасти, размещенные в пазах ротора, прижимаются к внутренней поверхности статорного кольца благодаря центробежной силе при вращении. Вытеснительные камеры закрыты с боков управляющими пластинами. Особая форма статорного кольца формирует две напорные и две всасывающие камеры, которые располагаются напротив друг друга, что позволяет разгрузить приводной вал, который воспринимает только крутящий момент. В процессе работы лопасти частично разгружаются при прохождении через зоны всасывания. Это снижает износ и способствует достижению высокого КПД. Снятие картриджа насоса, состоящего из ротора, лопастей, статорного кольца и регулирующих пластин, производится просто – достаточно убрать крышку, не снимая корпус с кронштейна. Это обеспечивает быстрый ремонт и обслуживание насоса.
Конструкция насоса типа PVV обеспечивает его отличную применимость в мобильных установках. Регулирующие пластины имеют особую конструкцию, которая компенсирует тепловое расширение ротора и уменьшает влияние резких перепадов давления. Разделение регулирующих пластин на гибкие диски и крышки формирует камеры противодавления, которые уравновешены относительно давления в вытесняющих камерах. Это гарантирует оптимальный зазор между ротором и гибкими дисками, обеспечивая высокую объемную эффективность.
Двойные насосы PVV и PVQ создаются путем добавления второго насосного картриджа на общий вал. Масло поступает через общее всасывающее соединение в центральном корпусе, а выход осуществляют через отдельные насосные картриджи. Напорный патрубок переднего насоса расположен во фланцевом корпусе, а для заднего – в крышке. Крупнейший насосный картридж всегда устанавливается на торце фланцевого корпуса, что делает невозможным использование картриджей одного размера в сдвоенных насосах.
