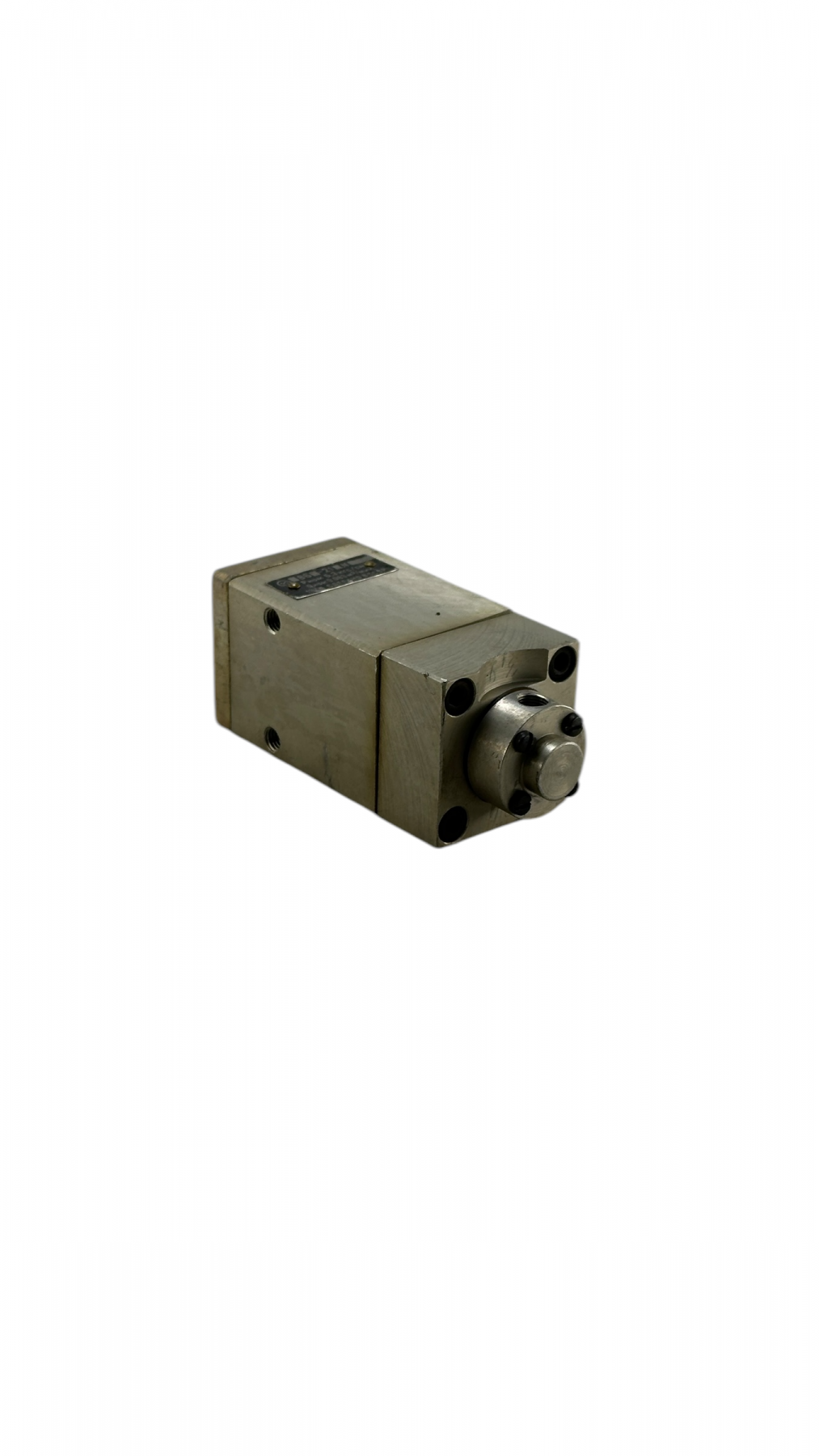

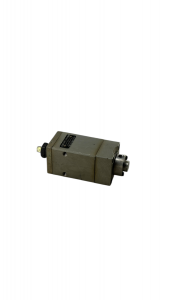

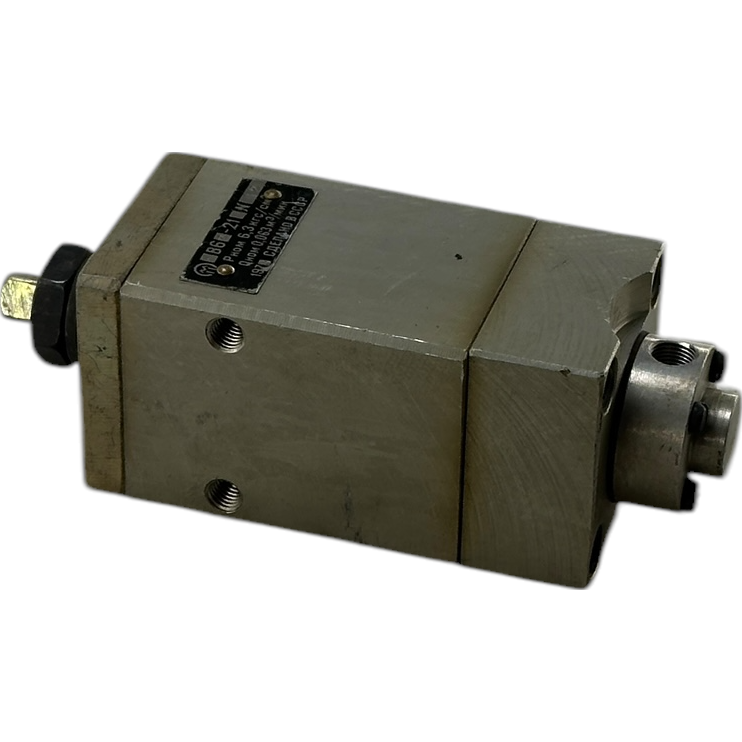

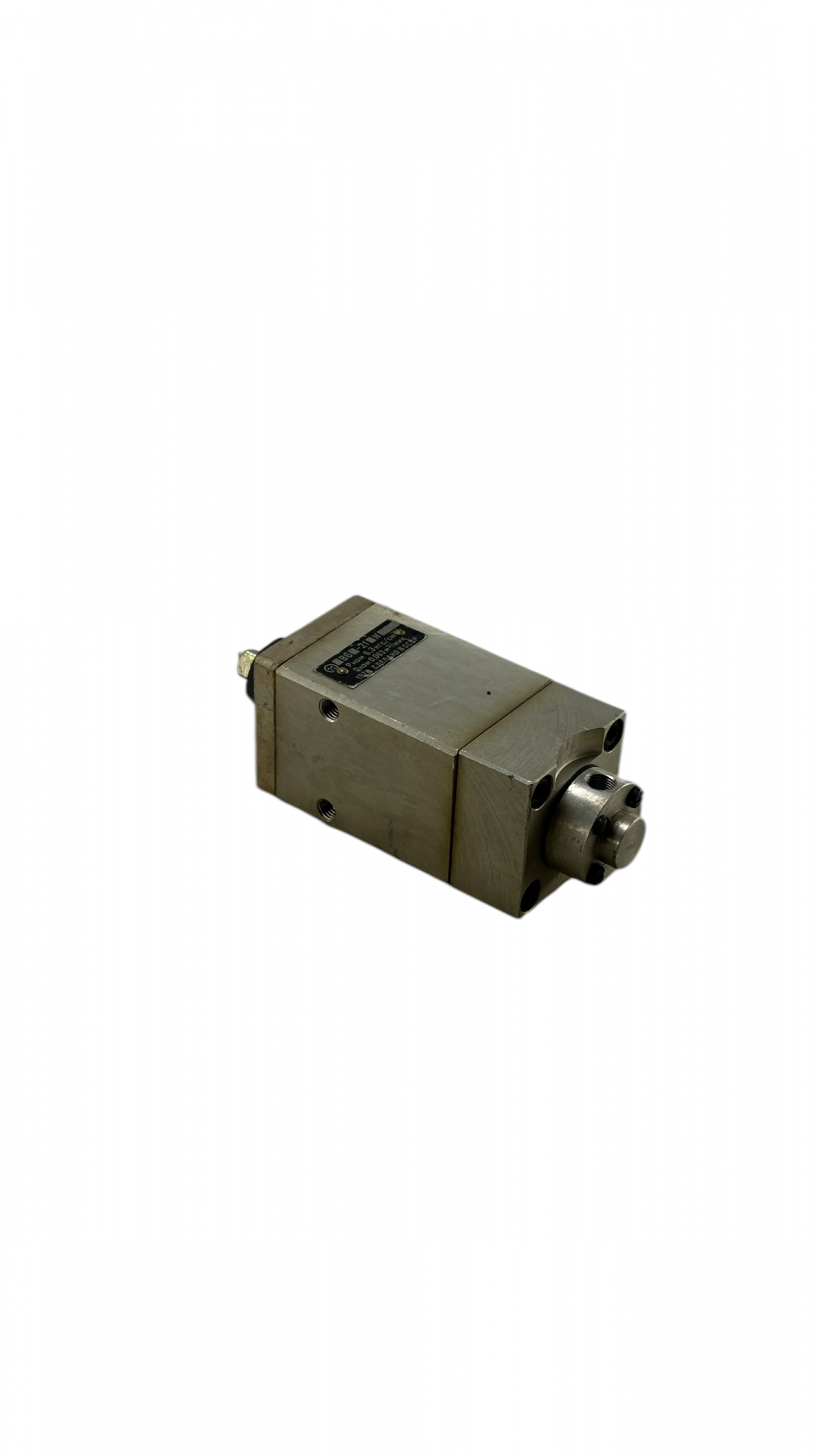

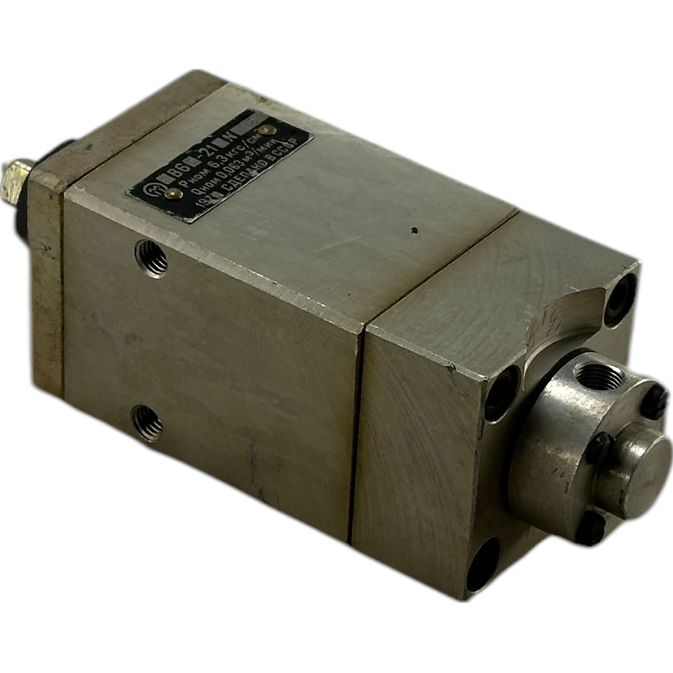

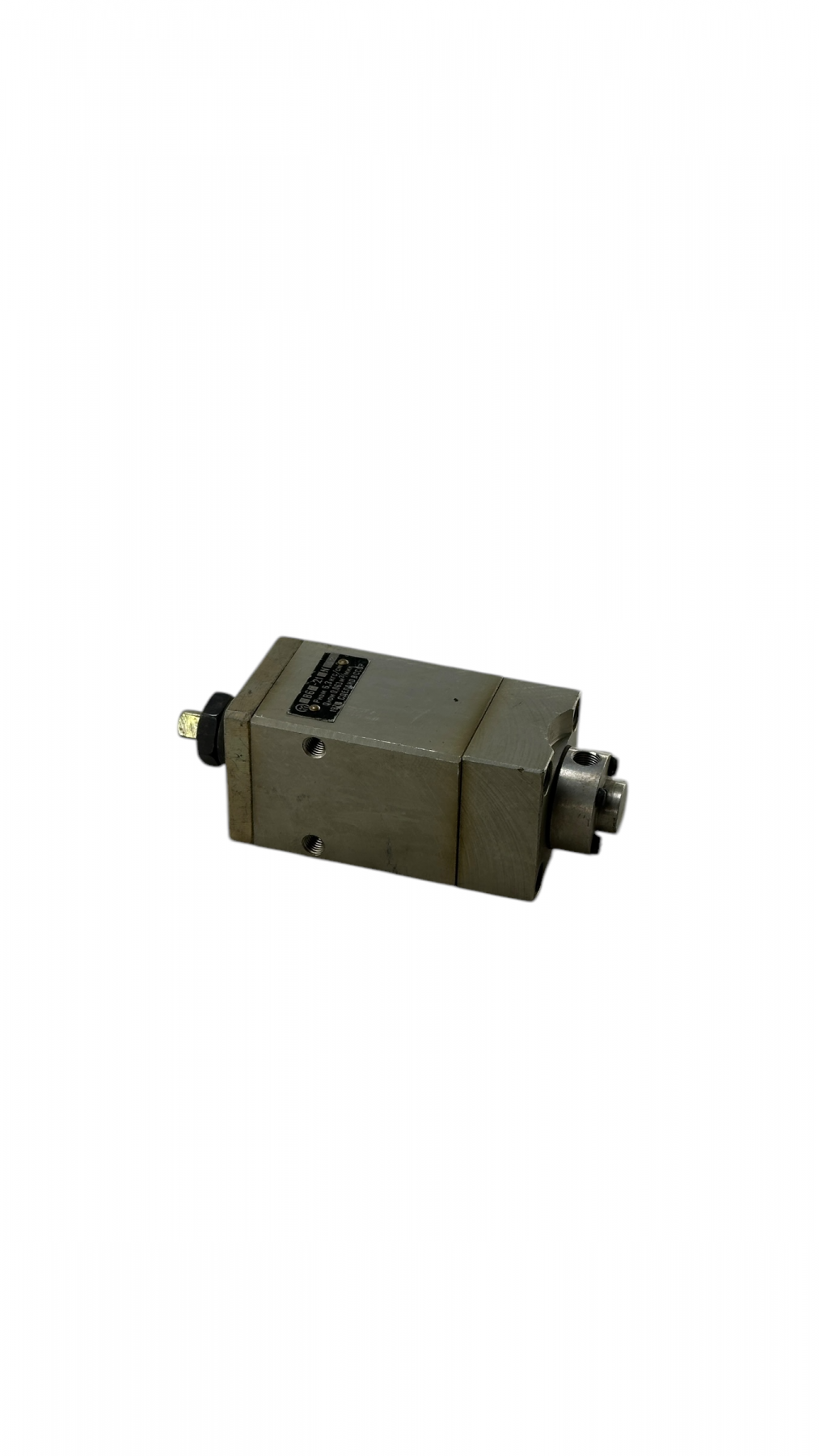

Пневмораспределитель В62-21
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Пневмораспределитель В62-21 (часто обозначается как В62-21М) — это двухпозиционный четырехлинейный аппарат с электропневматическим односторонним управлением и пружинным возвратом.
Технические характеристики В62-21
| Параметр | Значение |
|---|---|
| Условный проход (DN) | 6 мм |
| Схема работы (линии/позиции) | 4/2 (четырехлинейный, двухпозиционный) |
| Тип управления | Электропневматическое (одностороннее) |
| Возврат в исходное положение | Пружинный |
| Номинальное давление | 1,0 МПа (10 кгс/см²) |
| Минимальное рабочее давление | 0,25 МПа (2,5 кгс/см²) |
| Пропускная способность (Kv) | не менее 0,63 м³/ч |
| Макс. число срабатываний | 500 циклов в минуту |
| Присоединительная резьба | K 1/8" (коническая) или G 1/8" |
| Напряжение питания (варианты) | 12В, 24В, 110В, 220В |
| Масса | 0,45 кг |
Устройство и принцип действия
Распределитель состоит из корпуса, внутри которого перемещается золотник. При подаче напряжения на электромагнитную катушку (обычно П-РЭ 3/2,5) сжатый воздух из линии питания поступает в полость управления, перемещая золотник. После снятия напряжения пружина возвращает золотник в начальное положение.
Правила эксплуатации
- Рабочая среда: Сжатый воздух не ниже 9-го класса загрязненности по ГОСТ 17433, содержащий распыленное масло (вязкость 10–35 мм²/с при 50°C).
- Положение при монтаже: Любое; крепление осуществляется через отверстия в корпусе.
- Температурный режим: От +5°C до +50°C.
- Ресурс: Средний срок службы до капитального ремонта составляет не менее 5 млн циклов.
