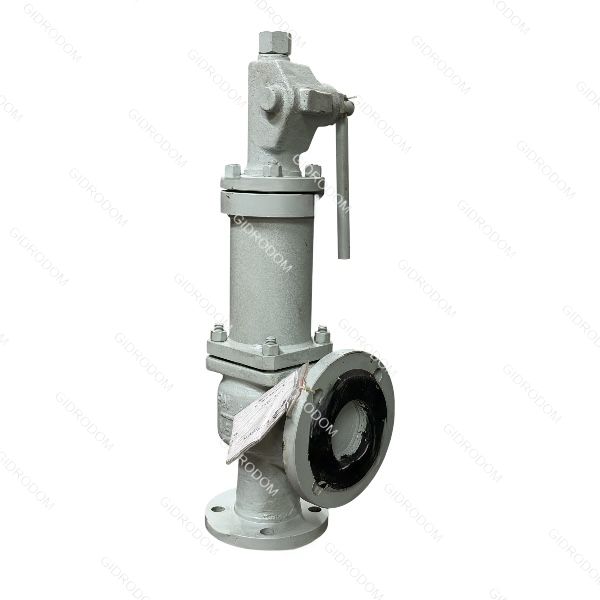

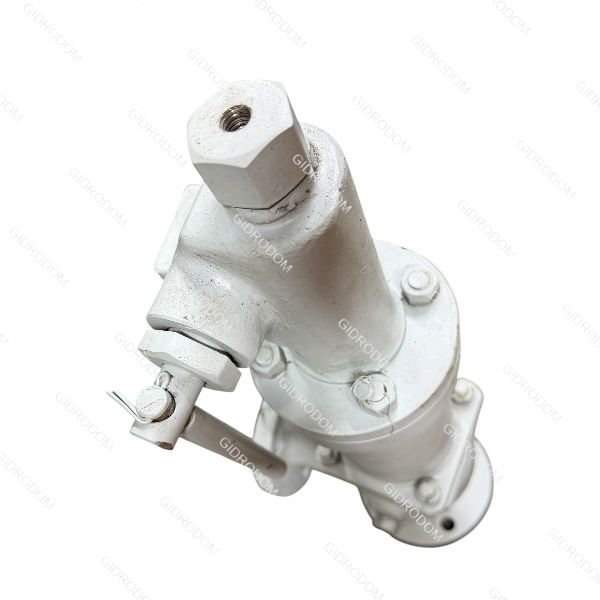

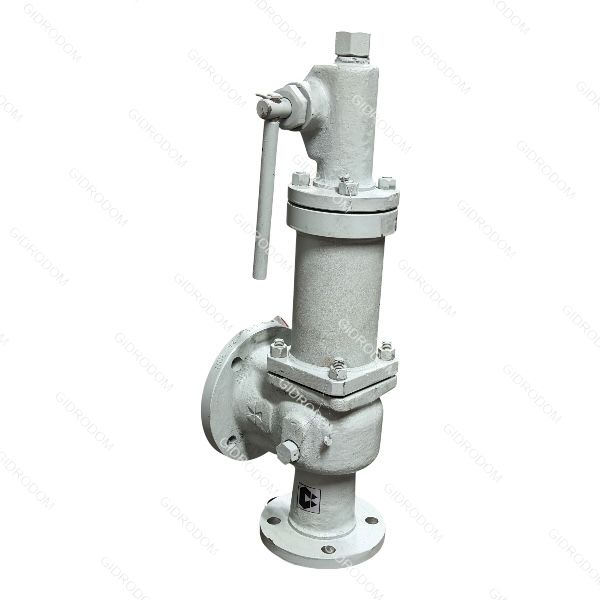

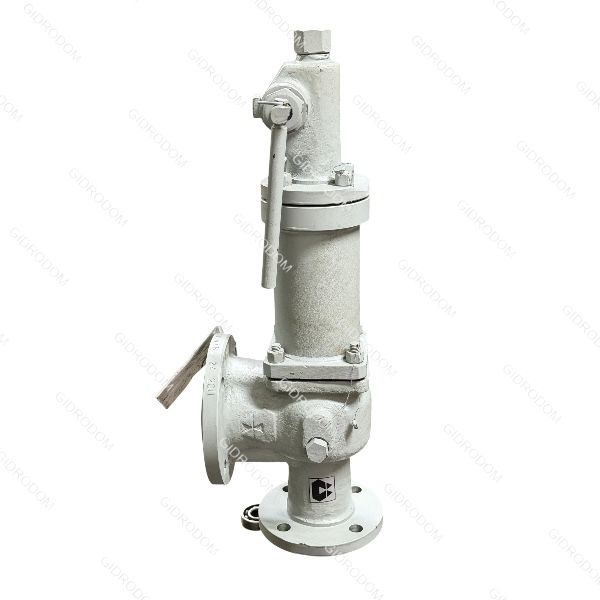

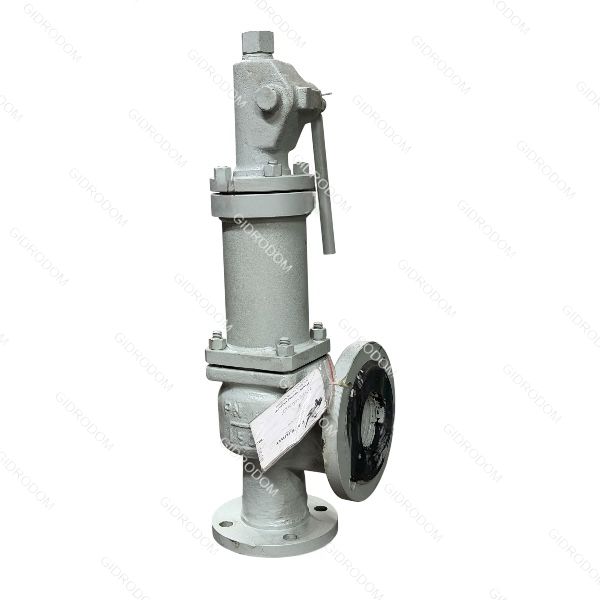

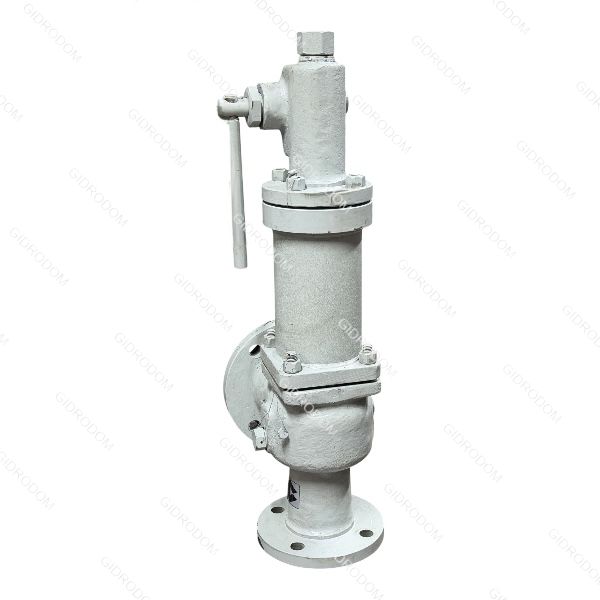

Пружинный предохранительный клапанам с рычагом ручного подрыва СППКР 50-16-03
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
В промышленной номенклатуре аббревиатура СППКР (или СППК) относится к специальным пружинным предохранительным клапанам с рычагом ручного подрыва.
Ниже приведены полные технические характеристики, габариты и описание для разборного полнопроходного муфтового узла DN 50, PN 16 (1,6 МПа) в исполнении 03 (высокопрочная хладостойкая сталь/нержавеющий внутренний узел).
Технические характеристики в таблице
| Параметр арматуры | Значение и описание характеристики |
|---|---|
| Номинальный диаметр (DN / Ду) | 50 мм (размер присоединительной резьбы 2 дюйма) |
| Номинальное рабочее давление (PN / Ру) | 16 бар (1,6 МПа или 16 кгс/см²) |
| Тип прохода проточной части | Полнопроходной (внутренний диаметр шара строго равен 50 мм) |
| Тип присоединения к линии | Муфтовое (внутренняя трубная цилиндрическая резьба G 2") |
| Класс гергерметичности затвора | Класс «А» по ГОСТ 9544 (видимые протечки отсутствуют) |
| Материал корпуса (код исполнения 03) | Легированная хладостойкая сталь (09Г2С / 20ГЛ) |
| Материал запорного органа (шара) | Коррозионностойкая нержавеющая сталь 12Х18Н10Т |
| Материал уплотнительных седел | Термостойкий износостойкий фторопласт (PTFE / Ф-4) |
| Диапазон температур рабочей среды | От -60 °C до +200 °C |
| Тип управления узлом | Ручное (рычаг / съемная рукоятка) |
Габаритные размеры и вес в таблице
Примечание: В отличие от фланцевых модификаций, весящих более 7,5–8,5 кг, муфтовое разборное исполнение за счет отсутствия массивных ответных фланцев имеет компактный вес в пределах 3,6 кг.
Описание и кодировка компонента
Обозначение конструкции расшифровывается следующим образом:
- Полнопроходной тип: Отверстие в шаре полностью совпадает с внутренним условным диаметром трубы (50 мм). Это минимизирует коэффициент гидравлического сопротивления, исключает потерю давления на узле и предотвращает завихрения среды.
- Исполнение 03: Промышленный код, указывающий на применение в узле хладостойких материалов корпуса (сталь 09Г2С) в сочетании с нержавеющим затвором. Данная комбинация позволяет эксплуатировать кран на открытом воздухе в суровых климатических зонах (УХЛ1 / ХЛ1 с температурами до -60 °С).
Конструкция узла
Конструктивная схема муфтового разборного крана состоит из трех ключевых элементов:
- Трехсоставной разборный корпус: Состоит из центральной части (где расположены шар и седла) и двух боковых резьбовых муфтовых патрубков. Все три части жестко стянуты между собой четырьмя мощными стальными шпильками. Это позволяет производить полную замену уплотнений или чистку крана без выкручивания концевых патрубков из трубопровода.
- Плавающий шар (пробка): Выполнен из прецизионно обработанной нержавеющей стали. Под давлением рабочей среды шар плотно прижимается к противоположному седлу, обеспечивая максимальный класс герметичности «А».
- Защищенный шпиндель: Конструкция штока исключает его вылетание наружу даже при возникновении критических гидроударов или аварийного избыточного давления в трубопроводе.
- Фторопластовые седла: Кольца из PTFE зажаты с предварительным натягом, сохраняют эластичность при сильных морозах и обеспечивают плавный ход ручки при открытии/закрытии линии.
