Радиально-поршневой насос НР 1250/20М

Основные технические данные и характеристики.

Технические характеристики при работе на чистом минеральном масле с вязкостью 17-23 мм²/с и температуре 40-45°C. Максимальная продолжительность работы насоса при максимальном выходном давлении не должна превышать 5 минут с интервалом в 15 минут, а общая продолжительность работы не должна превышать 100 часов.

Необходимо строго соблюдать общие правила техники безопасности. К обслуживанию насоса допускаются только работники, хорошо ознакомленные с его устройством и правилами обслуживания. Гидравлическая схема машины, на которую устанавливаются насосы, должна соответствовать общим техническим требованиям безопасности. Предохранительные устройства, защищающие от перегрузок, должны быть настроены на давление не выше 25 МПа и опломбированы, учитывая номинальный расход насоса. Работоспособность этих устройств необходимо проверять периодически, не реже одного раза в 3 месяца.

Для предотвращения разрыва трубопроводов высокого давления следует регулярно осматривать и ремонтировать соединения и уплотнения в соответствии с правилами их обслуживания.

Внимание! Запрещены любые ремонтные работы во время работы насоса. Нельзя производить затяжку трубопроводов и разборку насоса под давлением, а также запуск и остановку насоса под нагрузкой.В гидросистеме должна быть установлена сигнализация, предупреждающая о перегреве рабочей жидкости и перегрузках системы.

Устройство и работа изделия.

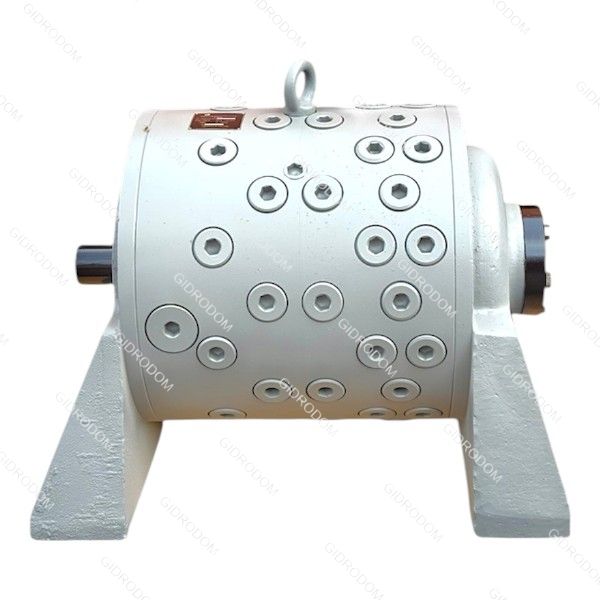

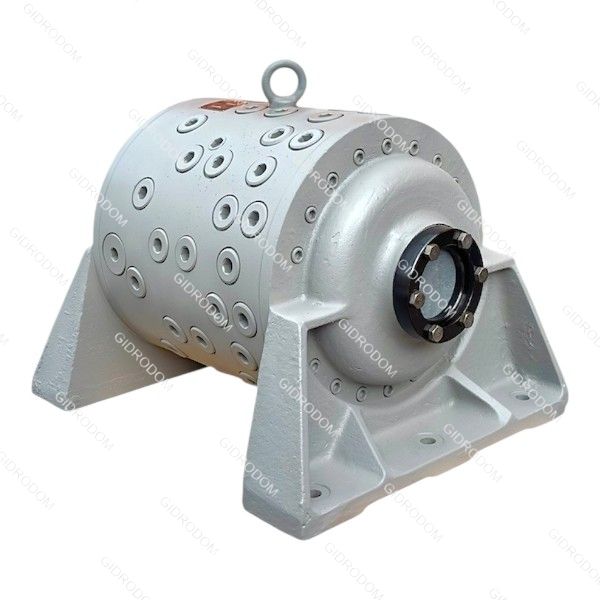

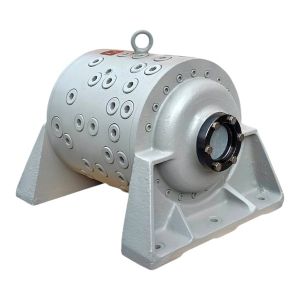

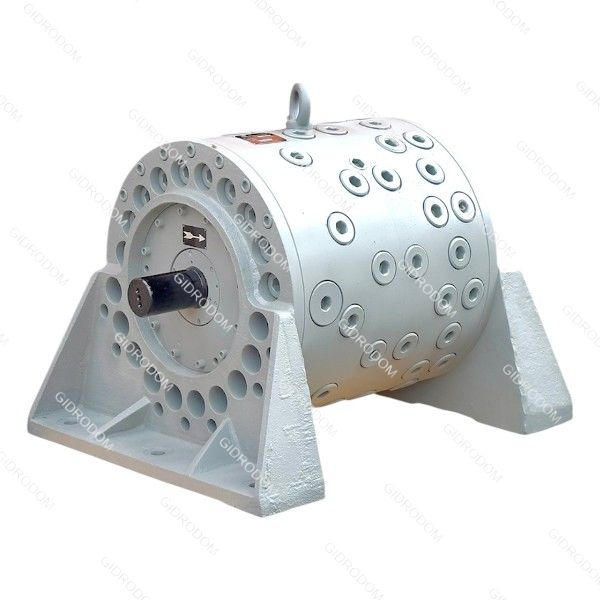

Насос состоит из стального корпуса, в котором радиально расположены 40 поршней, опирающихся на наружные обоймы подшипников качения, установленных на эксцентриках вала. Три эксцентрика выполнены единой деталью с валом, а четвертый является насадным. Вал установлен на сферических двухрядных радиальных роликовых подшипниках, а поршни разделены на группы с присосными и нагнетательными клапанами. Насос работает путем подачи рабочей жидкости через всасывающие клапаны, заполнения надпоршневых объемов и открытия нагнетательных клапанов для отведения вытесненной жидкости в систему. Отвод рабочей жидкости может осуществляться как с правой, так и с левой стороны насоса.

Для защиты элементов гидросистемы от посторонних частиц насос оснащен улавливателем. Он будет отделять частички более 0,8 мм через металлическую сетку и устанавливается на линии нагнетания. Для контроля перепада давления на улавливателе устанавливаются манометры.

Порядок установки.

При распаковке насоса следует беречь его от повреждений. Он оснащен рем-болтом для транспортировки, а перед установкой его нужно расконсервировать. Соблюдение мер предосторожности при транспортировке необходимо для предотвращения повреждений. Установка насоса должна предусматривать доступ к трубопроводам и другим узлам. Соединение вала насоса с электродвигателем осуществляется только через упругую муфту, допускающую компенсацию незначительных несоосностей. Улавливатель монтируется на трубопроводе высокого давления, обеспечивая доступ к соединениям. При монтаже трубопроводов нужные требования включают плавные изгибы, очистку труб перед соединением, проверку герметичности под давлением рабочей жидкости, а также заглушение трубопроводов после очистки.

Порядок работы.

Для нормальной работы насоса рекомендуется использовать чистые минеральные масла, соответствующие указанным маркам, при этом рабочая жидкость должна иметь сертификат о соответствии. Перед пуском насоса проверяется правильность монтажа, осуществляется прокачка и контроль давления на входе. После запуска насоса проверяется работа гидросистемы. Первую замену рабочей жидкости выполняют через 200 часов, последующие — каждые 1000 часов. Ежедневно необходимо осуществлять внешний осмотр и контролировать перепад давления на улавливателе. При аномальных звуках или падении давления насос следует остановить до устранения неисправности.
