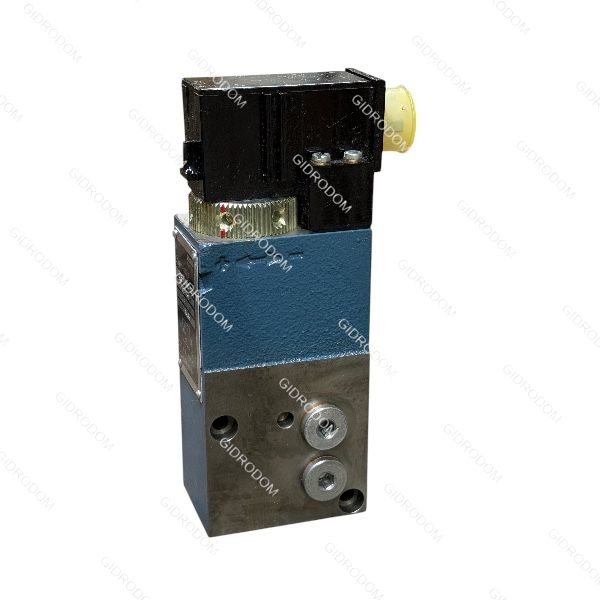

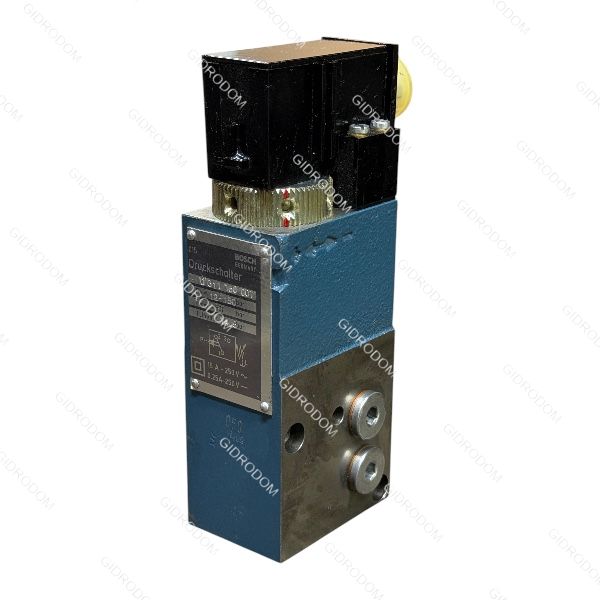

Реле давления Bosch 0 811 160 007 (также встречается под брендом Bosch Rexroth) представляет собой электромеханический прибор поршневого типа. Оно предназначено для замыкания или размыкания электрической цепи при достижении заданного уровня давления в гидравлической системе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | 0 811 160 007 |
| Диапазон настройки давления (𝑃𝑣) | 12 – 150 бар |
| Максимальное рабочее давление (𝑃𝑚𝑎𝑥) | 500 бар |
| Цена одного оборота винта | ~14.5 бар/оборот |
| Тип контактов | Перекидной (микровыключатель) |
| Макс. коммутируемый ток (AC) | 15 А (при 250 В) |
| Макс. коммутируемый ток (DC) | 0.25 А (при 250 В) / 2.0 А (при 24 В) |
| Тип присоединения | Фланцевое (на плиту) или через адаптер |
| Рабочая среда | Минеральное масло (HL, HLP) |
| Диапазон температур | от -30 °C до +80 °C |
| Вес | ~2.1 кг |
Конструкция
Устройство состоит из двух основных узлов, заключенных в прочный металлический корпус:
- Гидравлическая часть (нижняя): Содержит подпружиненный поршень, на который воздействует рабочая жидкость. Для защиты от резких скачков давления (гидроударов) в конструкции часто предусмотрен демпфер.
- Электрическая часть (верхняя): Пыле- и влагозащищенный блок с микровыключателем. На верхней крышке расположен регулировочный винт, сжимающий внутреннюю пружину, и шкала (в зависимости от модификации) для примерной оценки уставки.
- Уплотнения: Высококачественные кольца из NBR, обеспечивающие герметичность между гидравликой и электрикой.
Описание и принцип работы
Принцип действия: Давление из системы воздействует на торец поршня. Этому давлению противодействует сила сжатой пружины, натяжение которой задается пользователем через регулировочный винт.
- Когда давление в системе превышает усилие пружины, поршень смещается и нажимает на толкатель микровыключателя — контакты переключаются.
- При снижении давления ниже порога (с учетом небольшого гистерезиса) пружина возвращает поршень в исходное положение, и контакты возвращаются в нормальное состояние.
Особенности:
- Высокая перегрузочная способность: Реле выдерживает пики до 500 бар, несмотря на низкий диапазон регулировки.
- Надежность: Конструкция поршневого типа менее чувствительна к вибрациям, чем мембранные аналоги.
