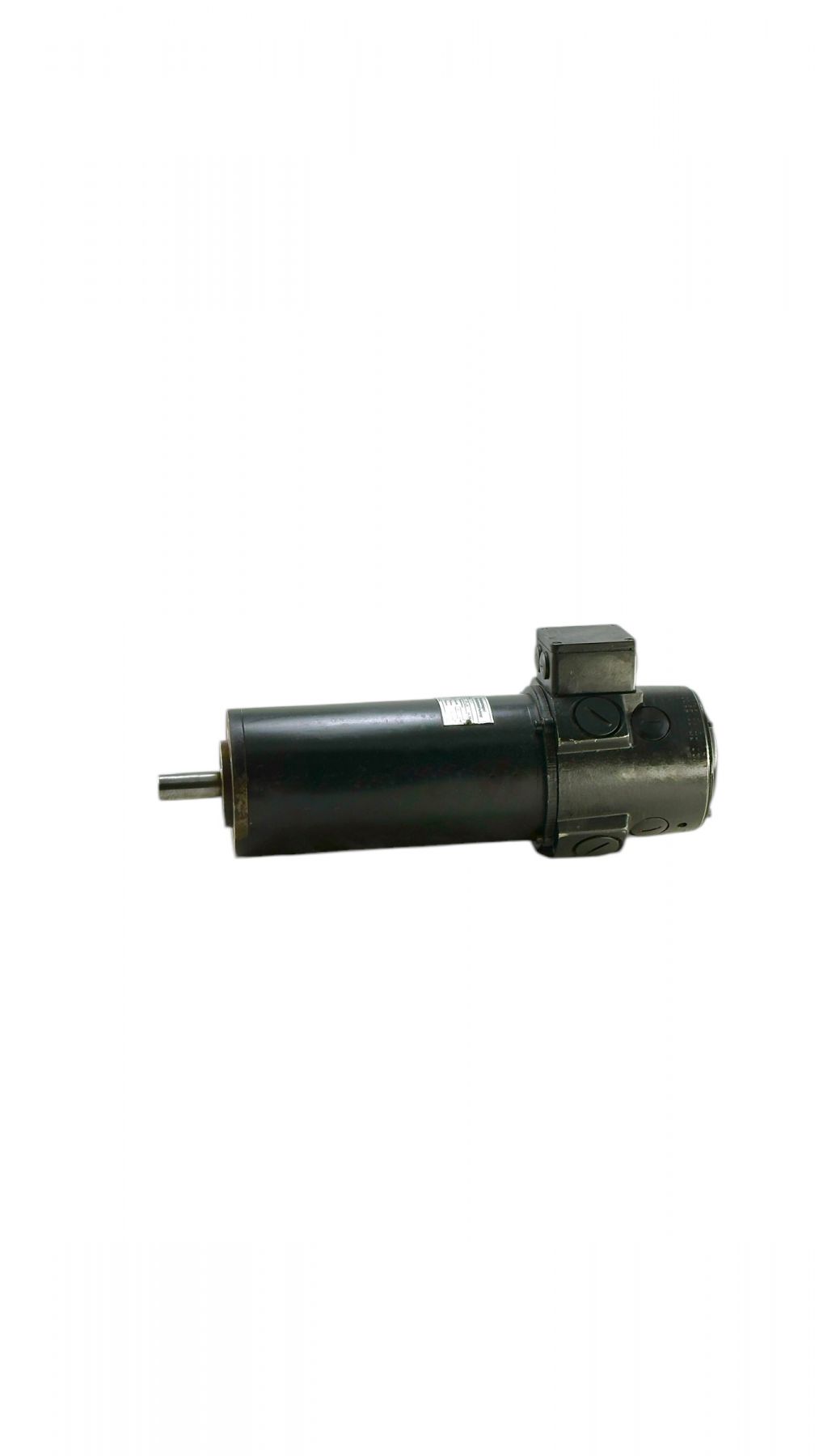

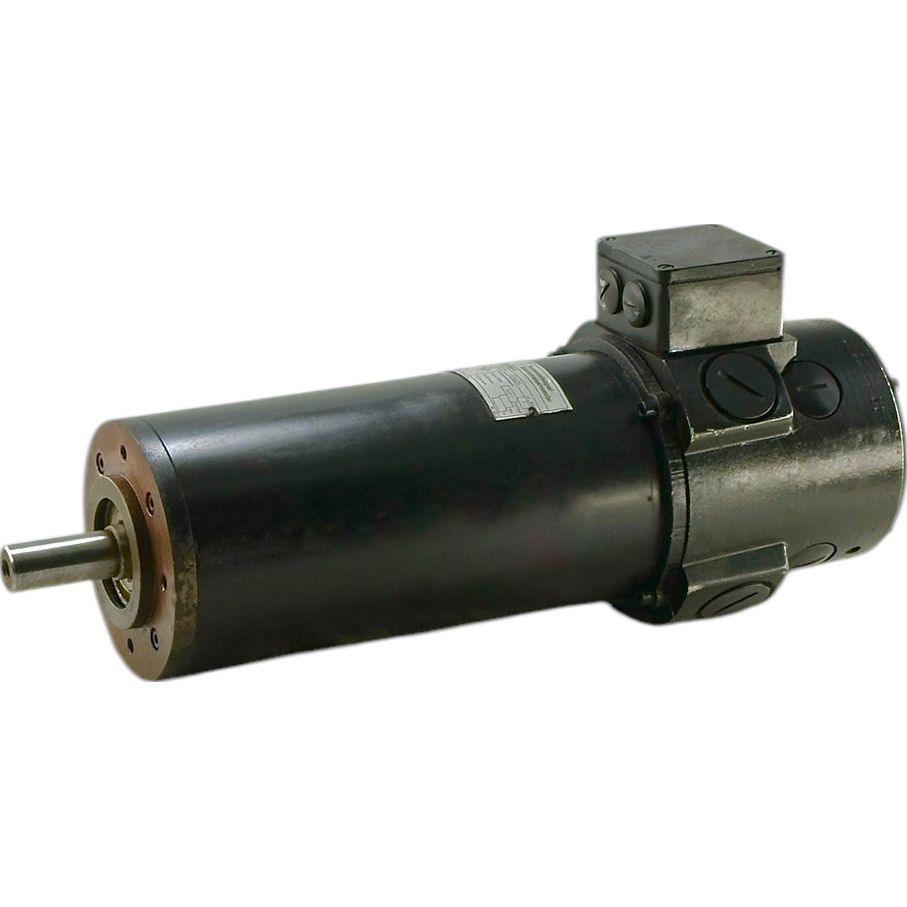

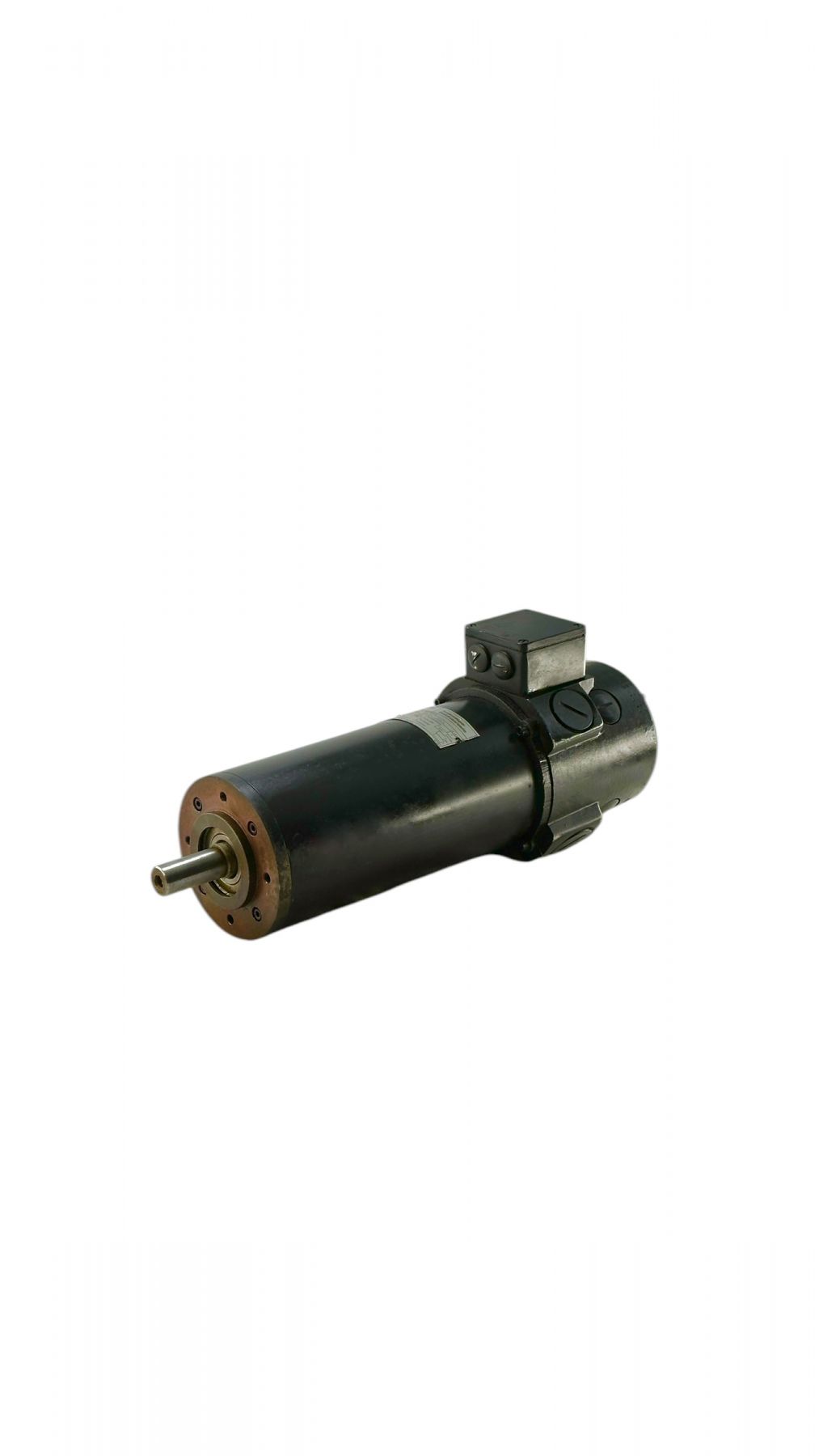

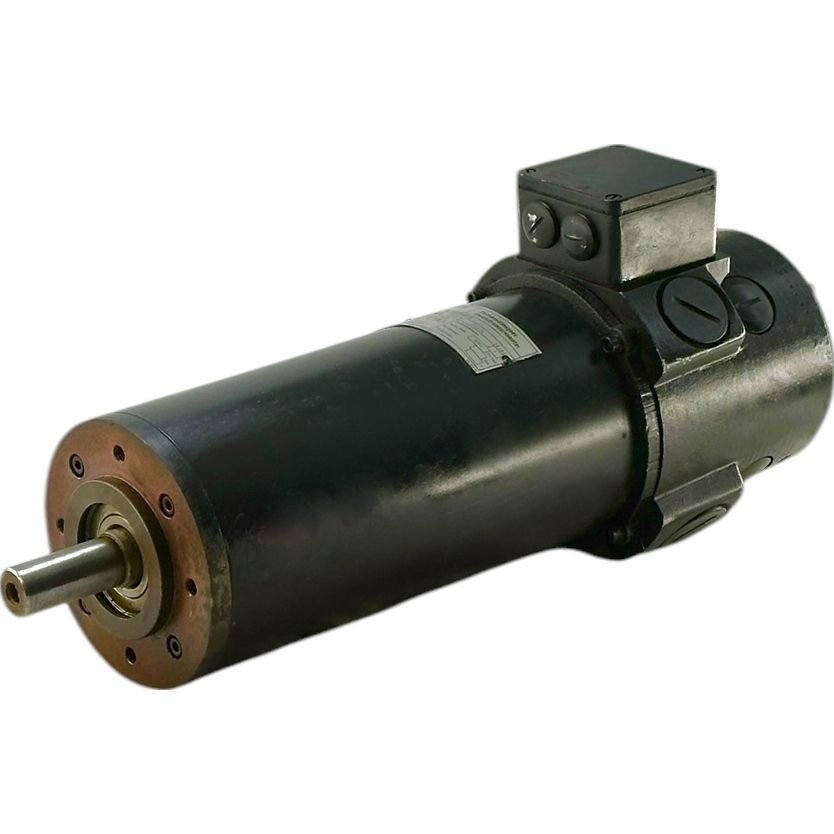

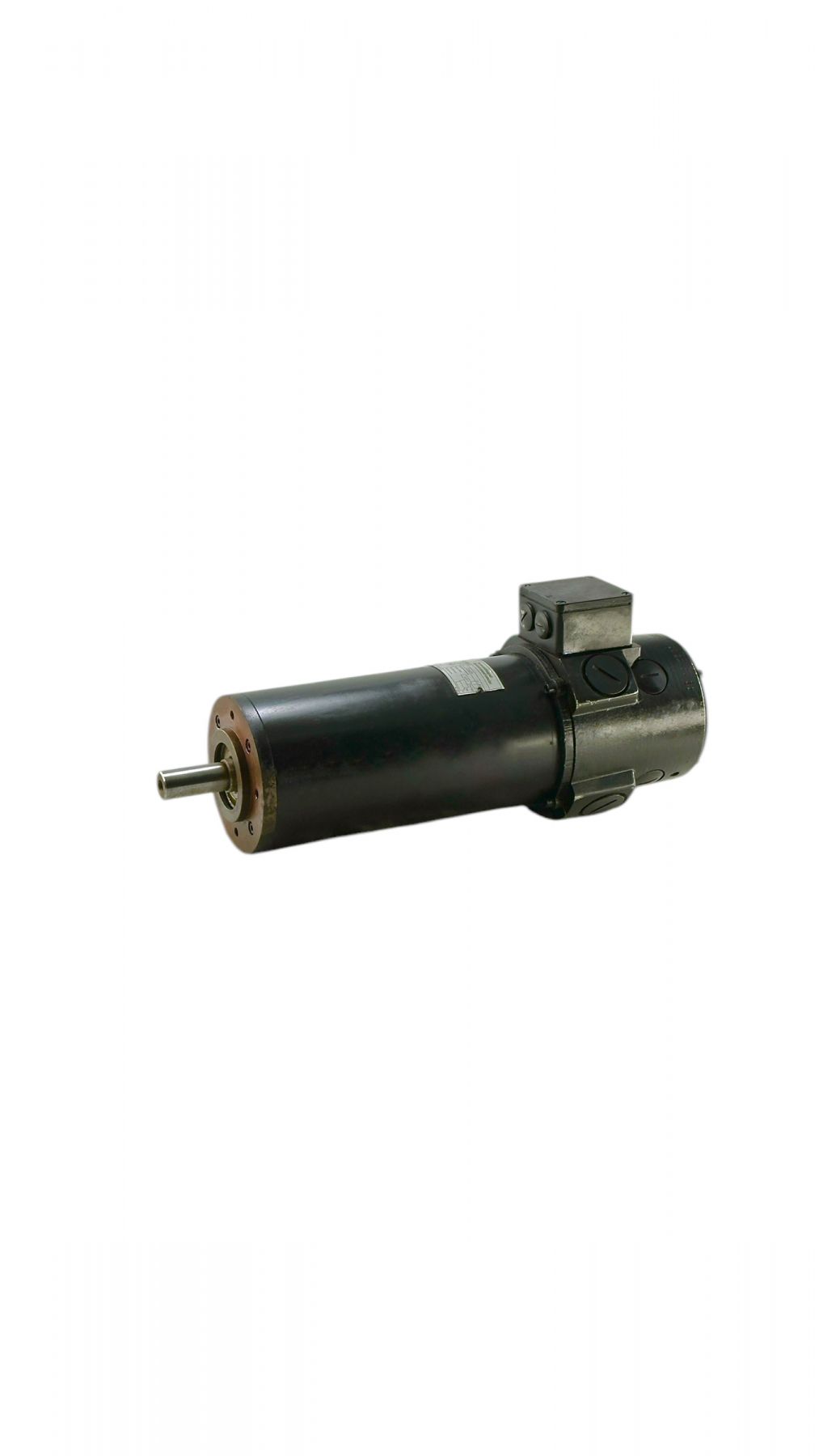

Серводвигатель постоянного тока MDC-05-30D/MMA-0 (производства Indramat/Bosch Rexroth или болгарского завода Artech) представляет собой высокоточную электрическую машину, часто используемую в приводах подач станков с ЧПУ.
Краткая характеристика
Модель относится к серии двигателей с постоянными магнитами, которые отличаются высокой динамикой и компактностью.
- Тип возбуждения: Постоянные магниты (8-полюсное поле).
- Обратная связь: Встроенный высокоточный тахогенератор (тип MMA) с низким уровнем пульсаций напряжения (обычно около 0,317 Вс/рад).
- Защита: Полностью закрытая конструкция (степень защиты IP55), что позволяет работать в условиях запыленности и брызг СОЖ.
- Максимальная скорость: Обычно до 3000 об/мин (индекс «30» в названии).
- Охлаждение: Естественное (TENV), но серия поддерживает установку внешнего вентилятора для повышения номинального момента.
Краткое руководство по эксплуатации
- Монтаж:
- Устанавливайте двигатель на жесткую станину для минимизации вибраций.
- При использовании муфт обеспечьте точную центровку валов, чтобы избежать износа подшипников.
- Электрическое подключение:
- Подключение силового питания и тахогенератора осуществляется через разъемы типа MS.
- Внимание: Обязательно заземлите корпус двигателя для защиты от высокочастотных наводок.
- Обслуживание:
- Регулярно проверяйте состояние щеточно-коллекторного узла.
- Следите за чистотой вентиляционных отверстий (если установлен вентилятор).
- Безопасность:
- Двигатель оснащен термовыключателем (датчиком температуры) для защиты обмоток от перегрева; его необходимо задействовать в цепи аварийного останова привода.
- Помните, что встроенные тормоза (если они есть в модификации) являются стояночными, а не рабочими.
Типовая схема распиновки разъемов
В двигателях этой серии чаще всего применяется 8-контактный или 10-контактный разъем. Основные цепи распределяются следующим образом:
1. Силовая часть (Питание якоря)
- Контакт A (или 1): Плюс питания двигателя (+ L1 / Якорь).
- Контакт B (или 2): Минус питания двигателя (- L2 / Якорь).
- Корпус (Земля): Обязательное заземление на массу станка.
2. Обратная связь (Тахогенератор MMA)
- Контакт C (или 3): Сигнал тахогенератора (+).
- Контакт D (или 4): Сигнал тахогенератора (-).
- Важно: Полярность тахогенератора должна соответствовать направлению вращения, иначе привод уйдет в «разнос».
3. Термозащита (Датчик температуры)
- Контакт E (или 5): Термореле (размыкающий контакт).
- Контакт F (или 6): Термореле (общий).
- Примечание: Эти контакты должны быть включены в цепь аварийного останова (E-Stop) вашего контроллера или драйвера.
Важные нюансы при подключении:
- Экранирование: Кабель тахогенератора обязательно должен быть экранированным и проложен отдельно от силовых кабелей, чтобы избежать наводок и рывков двигателя.
- Проверка фазировки: Перед первым запуском рекомендуется вручную провернуть вал и убедиться, что полярность напряжения на тахогенераторе (измеряется мультиметром) совпадает с полярностью, ожидаемой драйвером.
- Тормоз (если есть): Если в вашей модификации стоит электромагнитный тормоз, его питание (обычно 24В DC) выводится на отдельные контакты (часто G и H).
