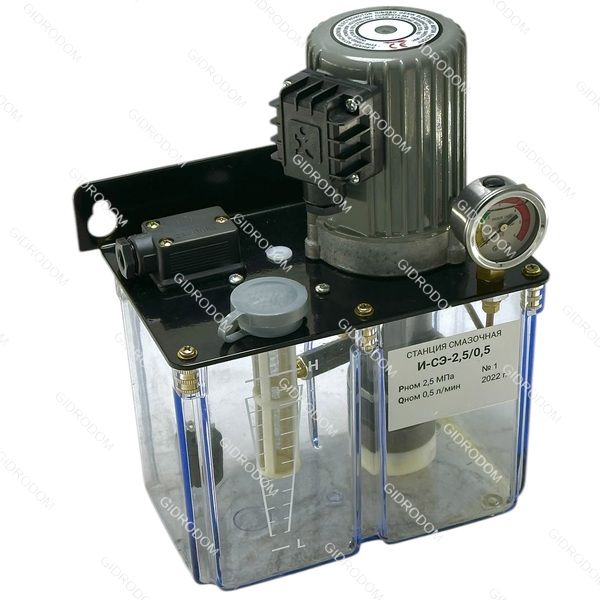

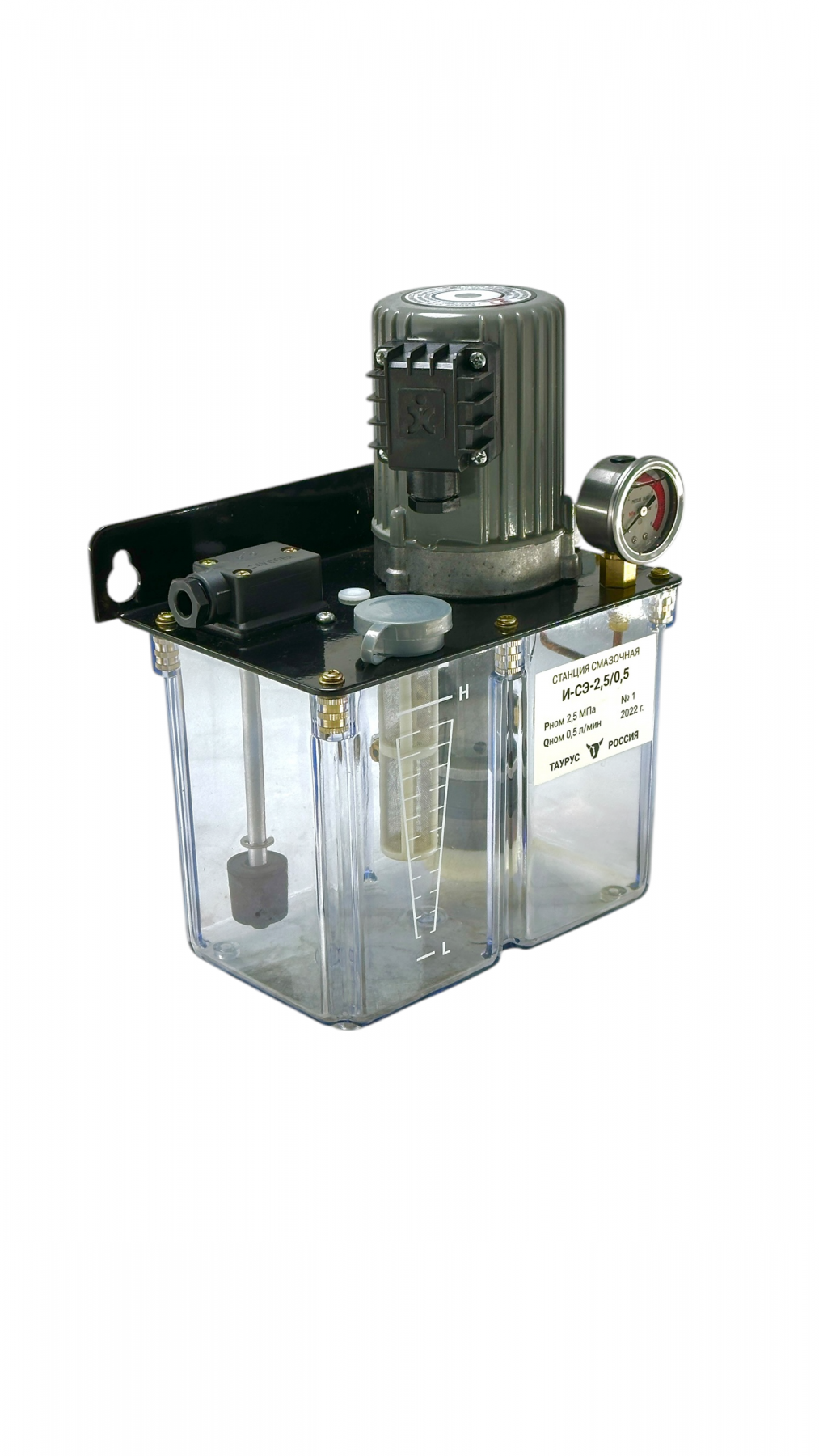

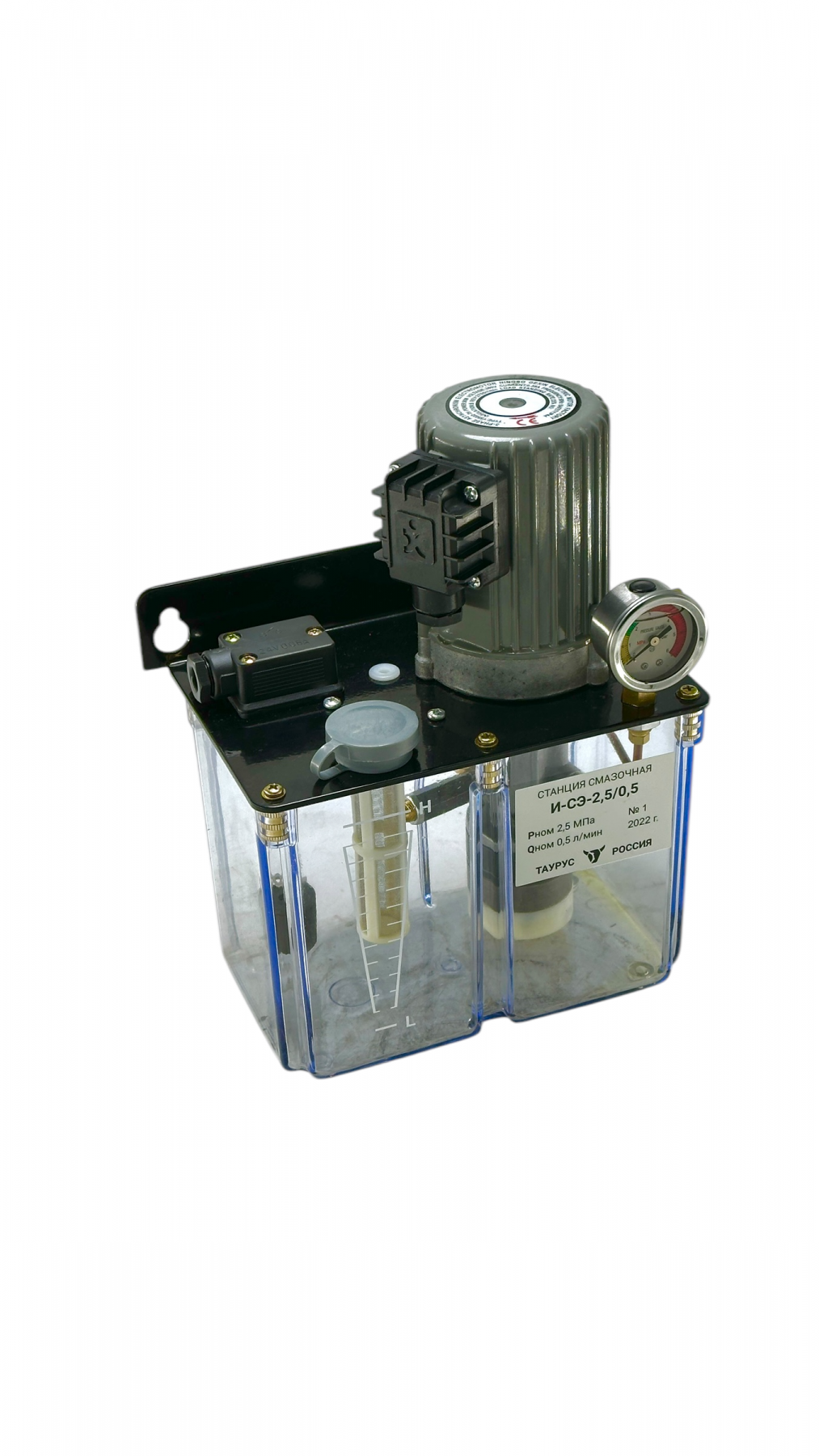

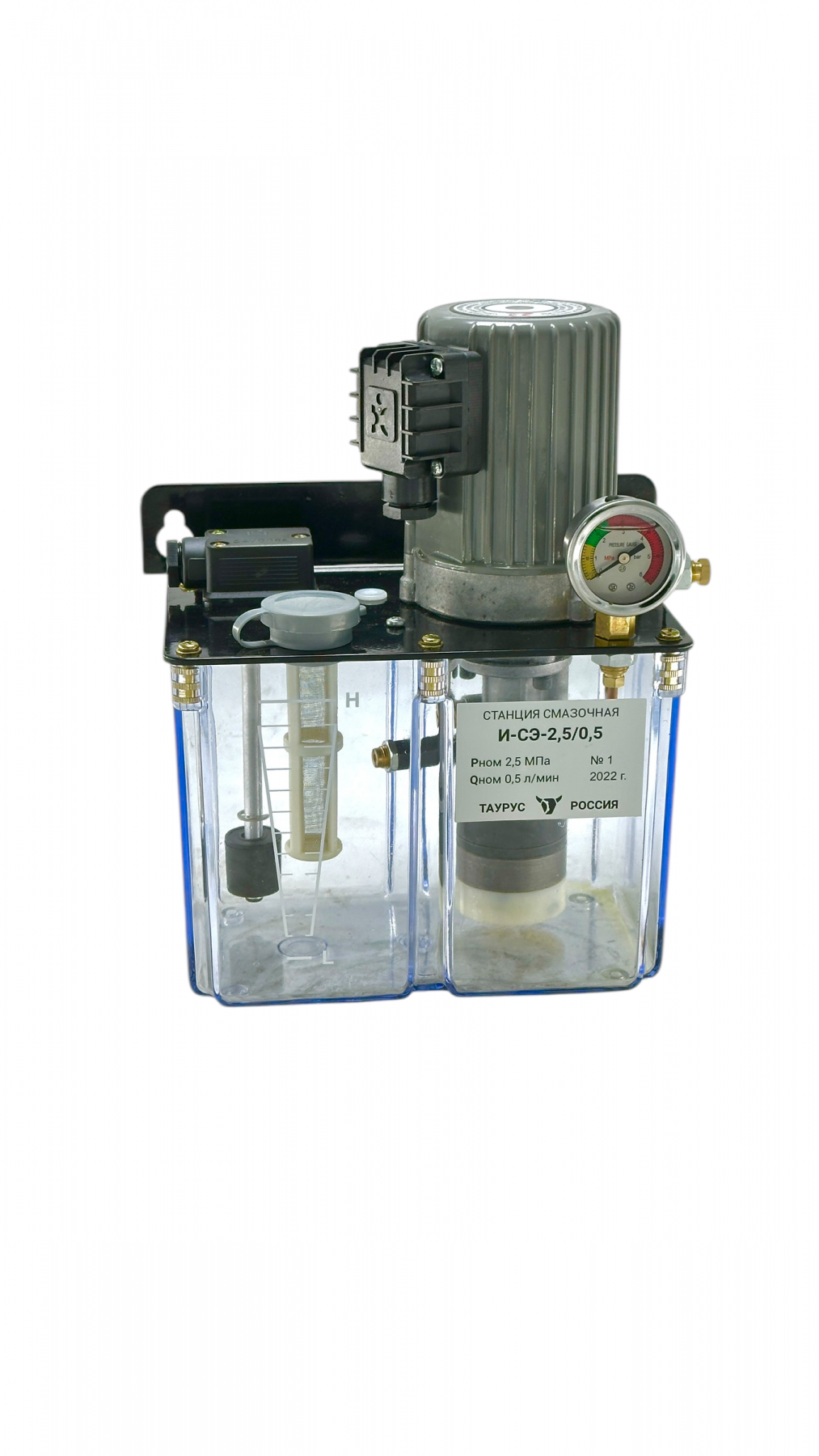

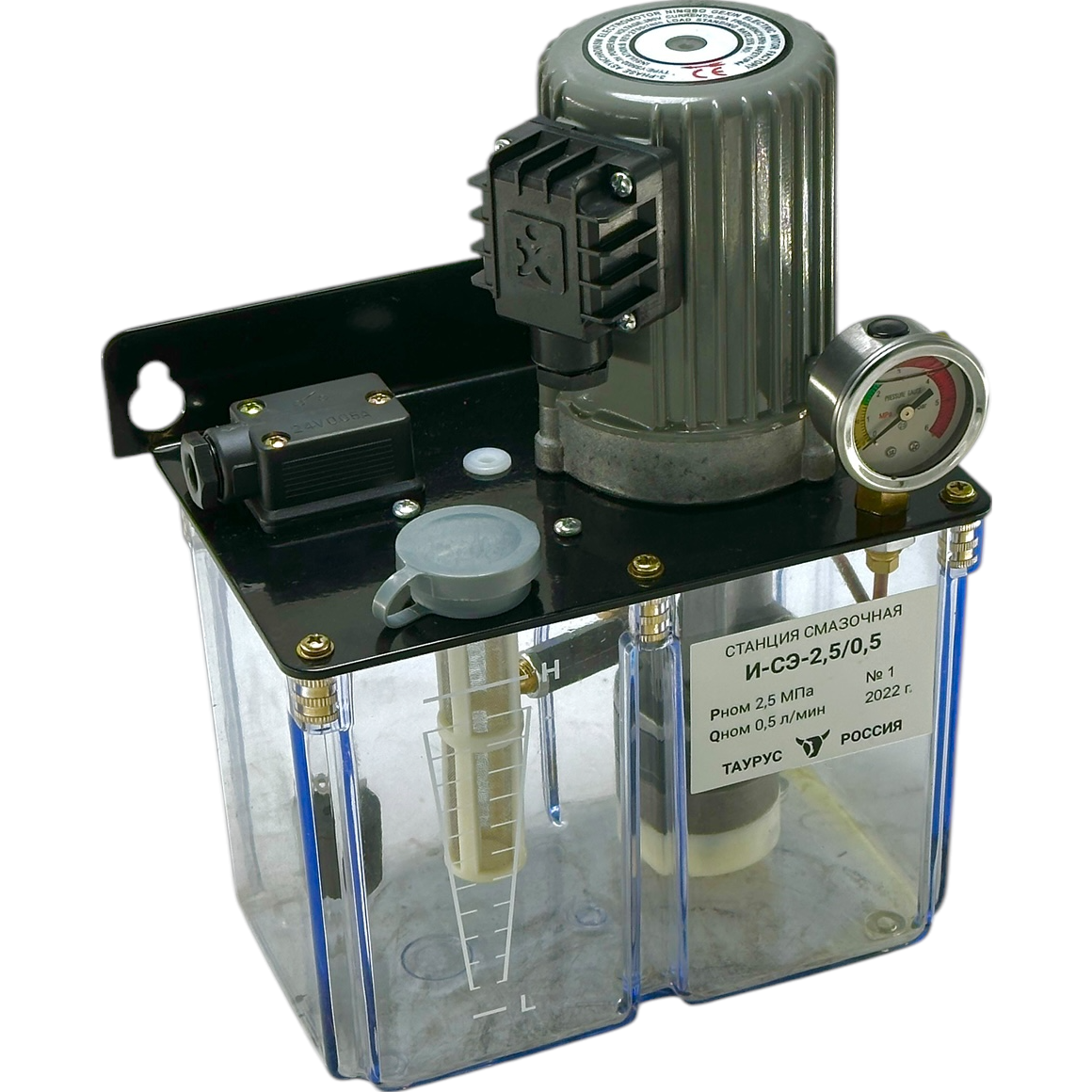

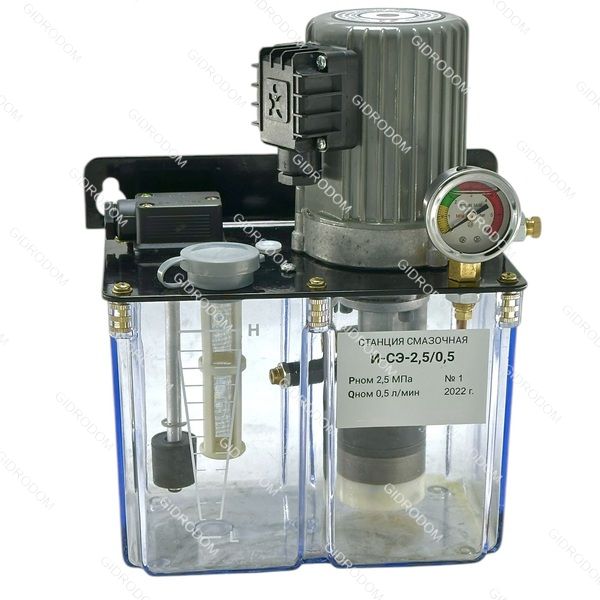

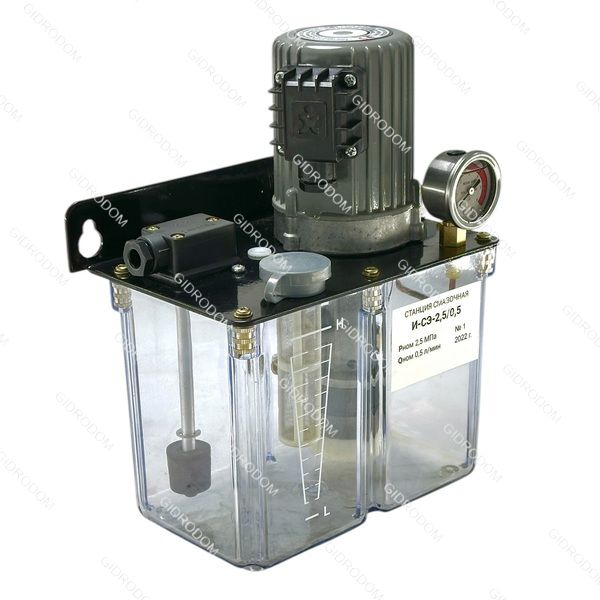

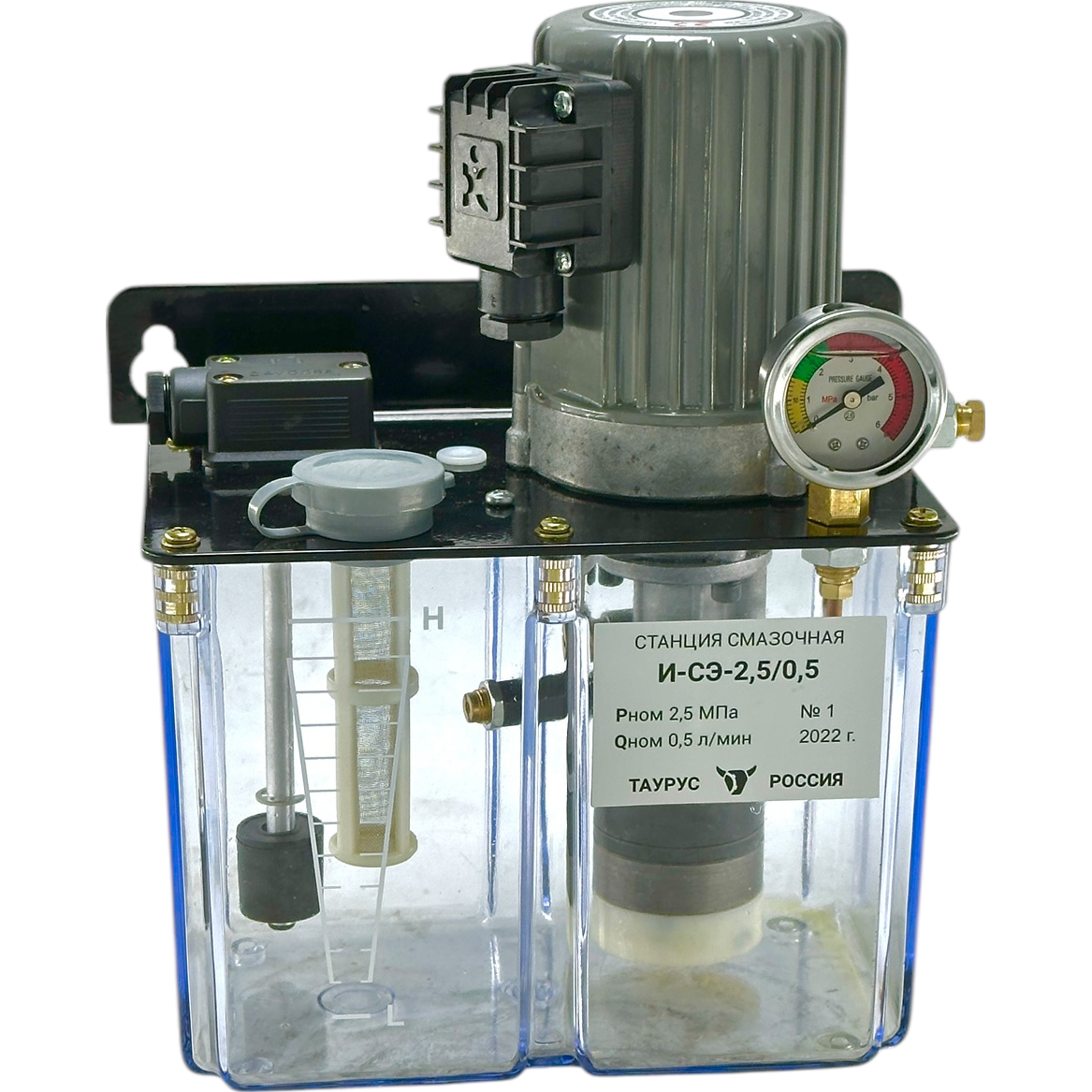

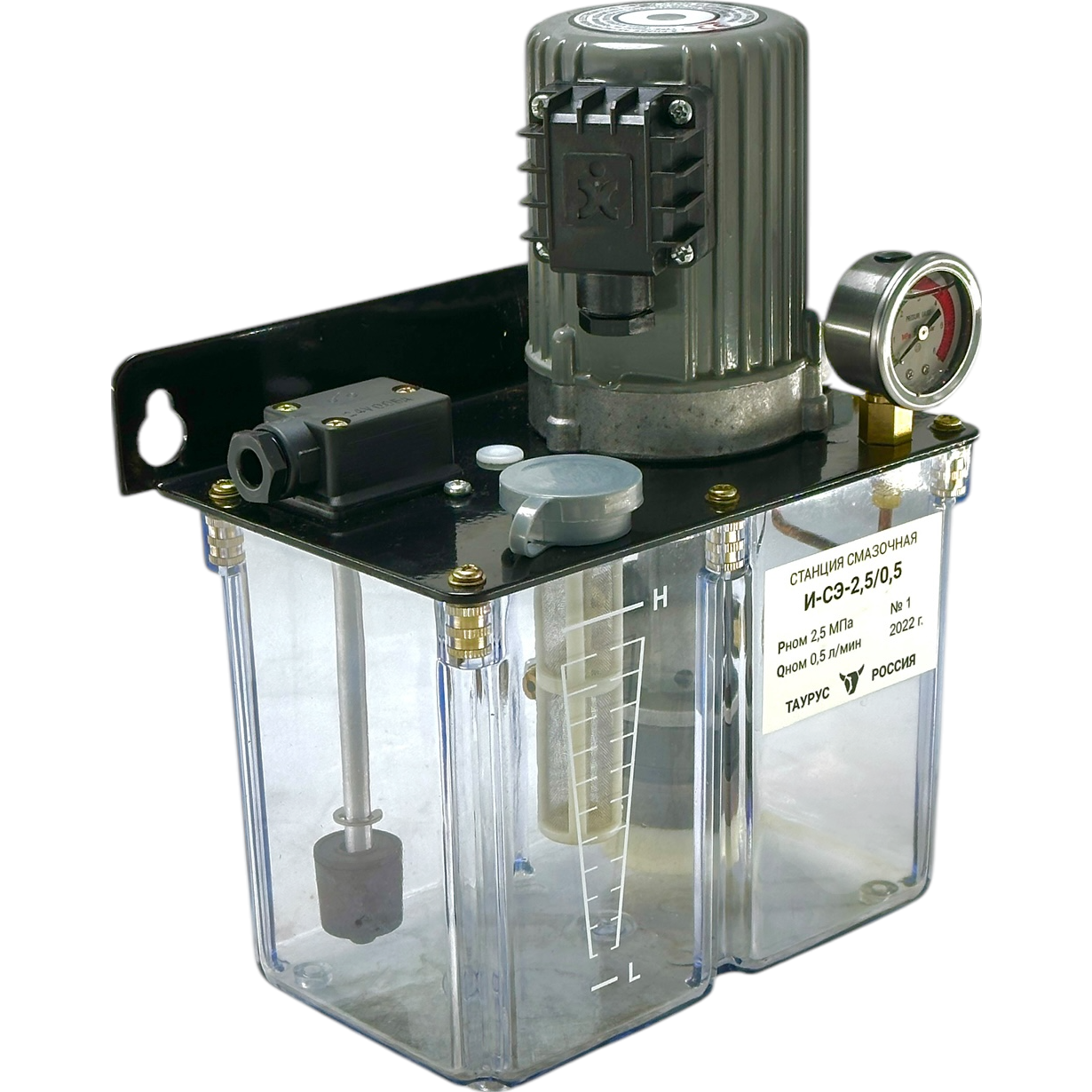

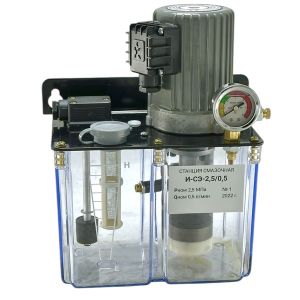

станция смазочная И-СЭ-2,5/0,5
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Станция И-СЭ-2,5/0,5 — это компактная модификация в линейке, имеющая меньший объем бака (2,5 литра) при стандартной подаче 0,5 л/мин. Она идеально подходит для станков с небольшим количеством точек смазки.
Технические характеристики
Параметры из паспорта для работы на минеральном масле (вязкость 100–150 мм2/с):
| Наименование параметра | Значение |
|---|---|
| Номинальная подача, л/мин |
0,5±0,125
|
| Номинальная вместимость бака,дм3 | 2,5 |
| Номинальное давление нагнетания, МПа | 2,5 |
| Максимальное давление нагнетания, МПа | 3,2 |
| Давление настройки предохранительного клапана, МПа |
3,0±0,2
|
| Мощность электродвигателя, кВт | 0,09 |
| Масса (без масла), кг | 6,0 |
0,5±0,125Габаритные и присоединительные размеры
Основное отличие этой модели — уменьшенная высота за счет компактного бака.
| Параметр | Значение (мм) |
|---|---|
| Длина (L) | 330 |
| Ширина (B) | 215 |
| Высота (H) | 135 |
| Присоединительная резьба |
𝐾1/4"(или 𝑀14×1,5)
|
Описание конструкции
Конструкция оптимизирована для экономии места:
- Резервуар: Бак вместимостью 2,5 литра. Чаще всего выполняется из прозрачного ударопрочного пластика или легкого сплава, что позволяет визуально контролировать уровень масла без дополнительных приборов (хотя поплавковое реле уровня всё равно входит в стандартную комплектацию).
- Насосная группа: Шестеренный насос и электродвигатель расположены вертикально на крышке бака.
- Клапанная система: Встроена в корпус. Включает предохранительный клапан для защиты системы от избыточного давления и подпорный клапан для разгрузки магистрали.
- Фильтрация: Станция оснащена заливным сетчатым фильтром и приемным фильтром на всасывающей линии насоса.
Применение: Используется в автоматических централизованных системах смазки импульсного действия. Важно следить за чистотой масла, так как малый объем бака требует более частого контроля чистоты и периодичности долива.
