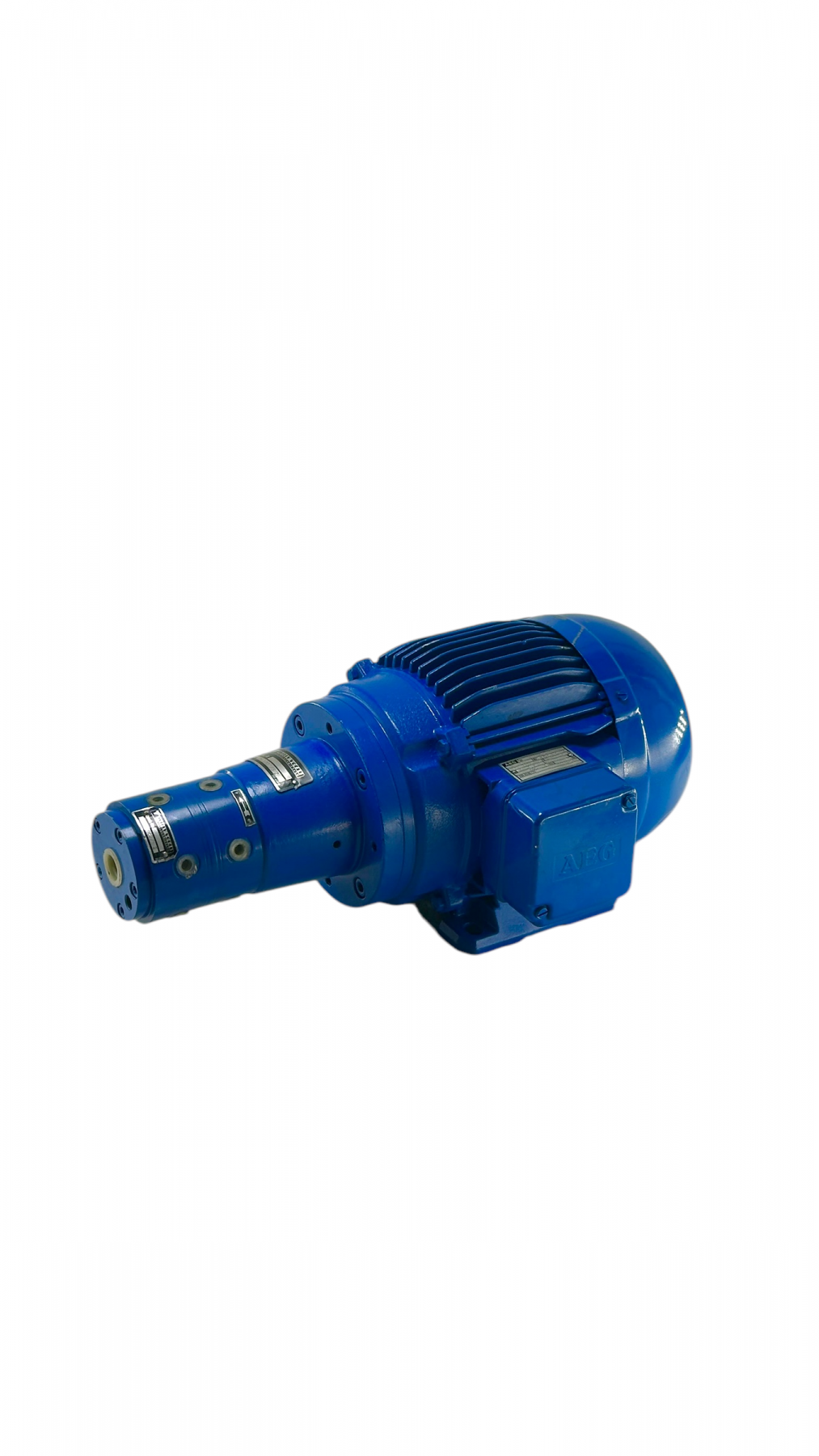

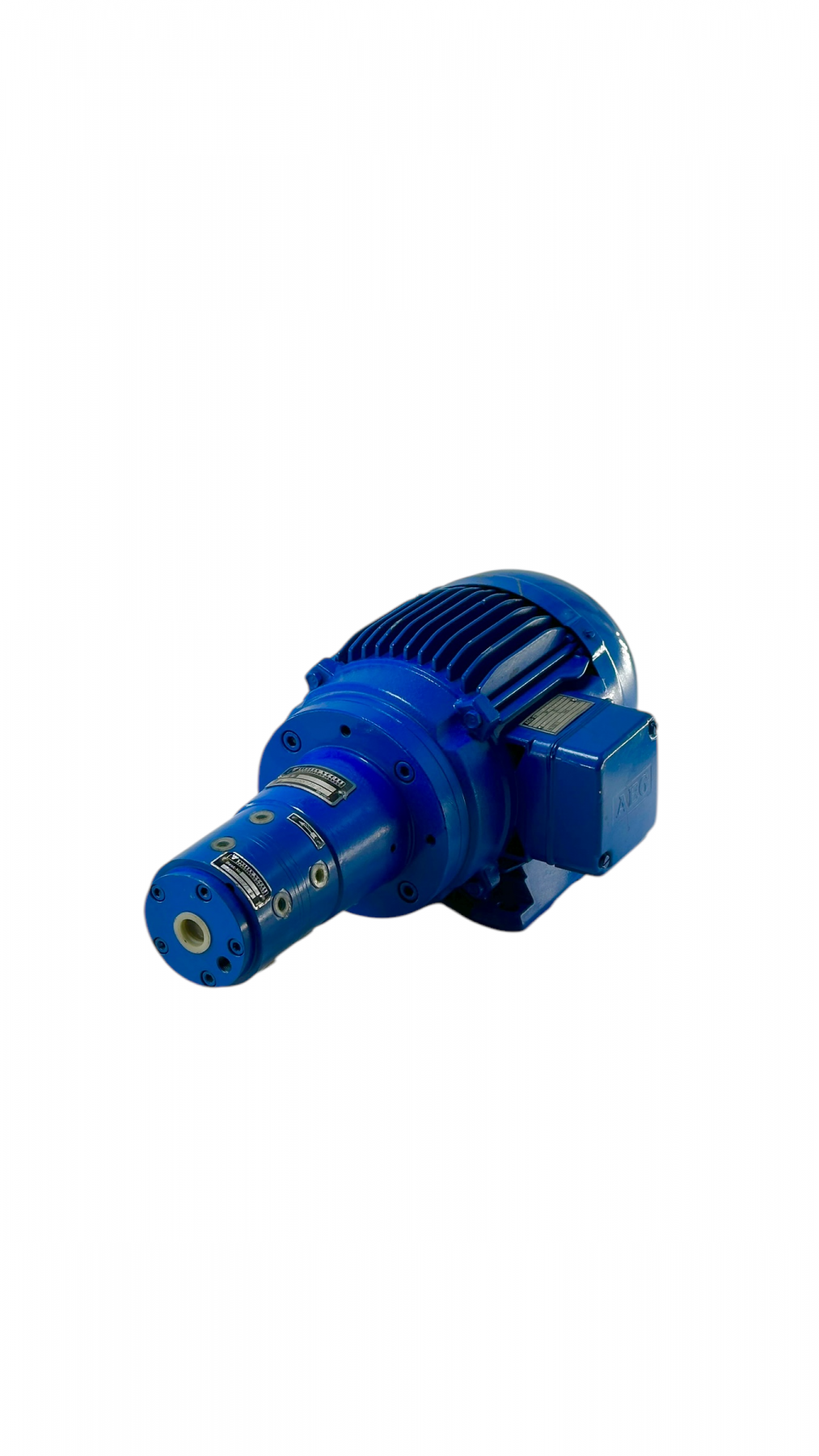

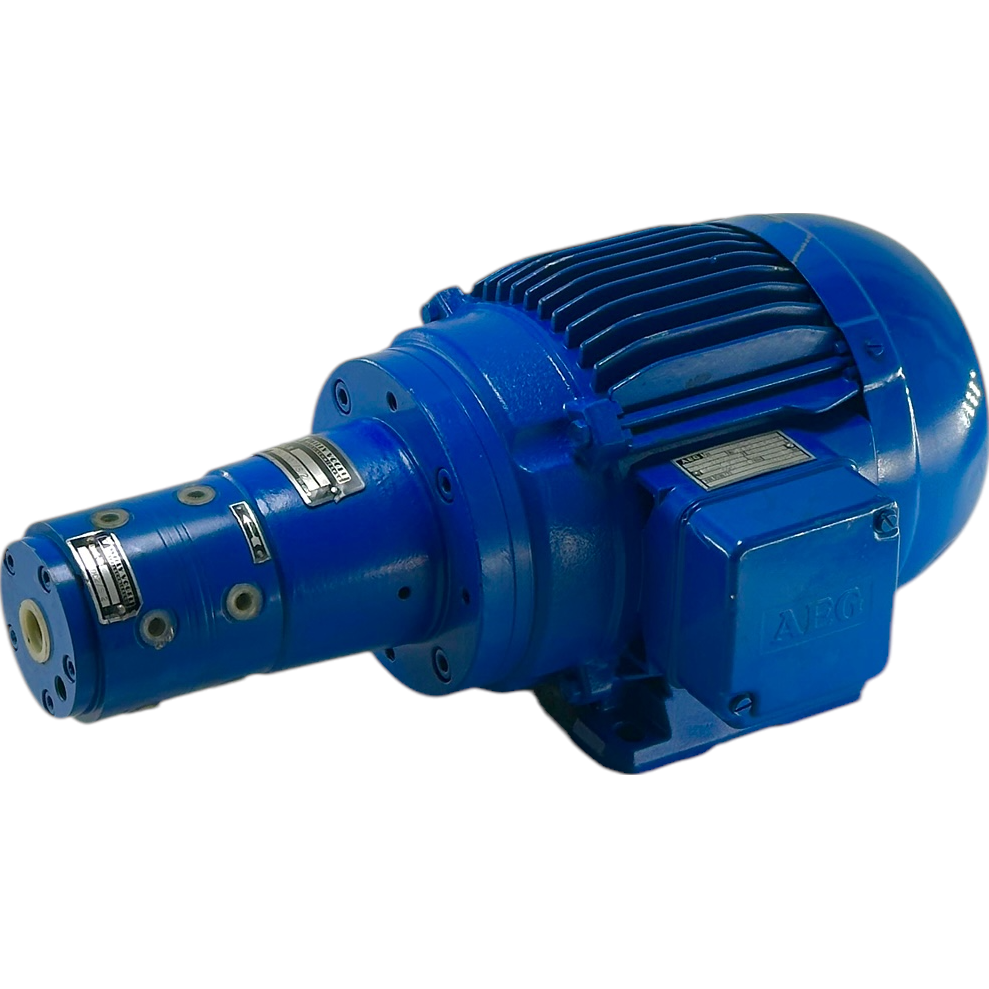

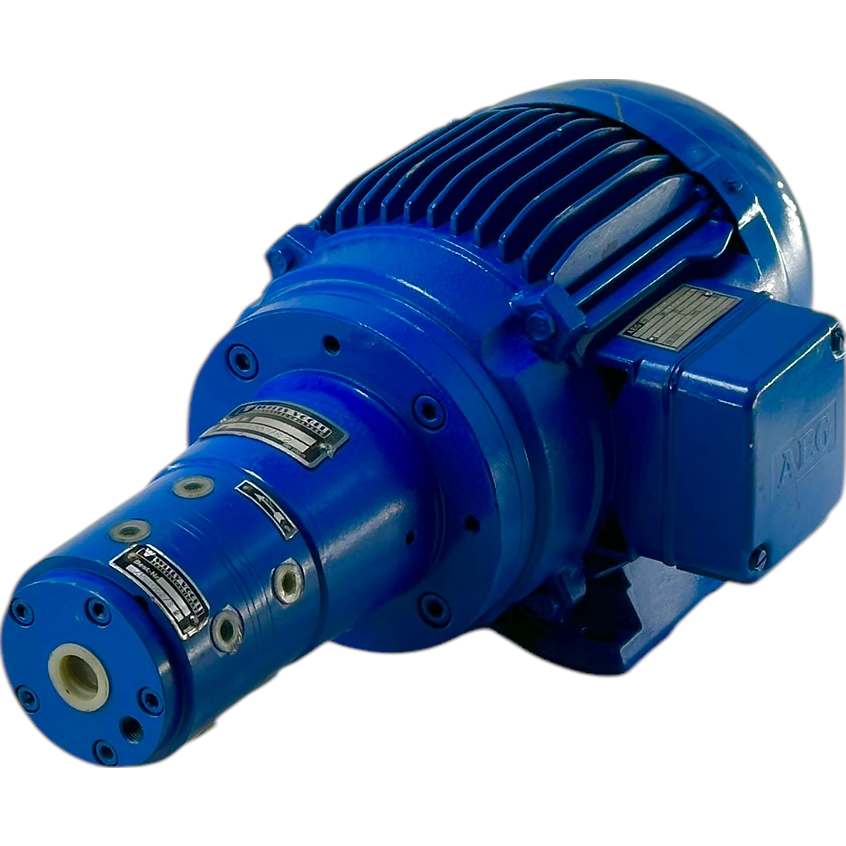

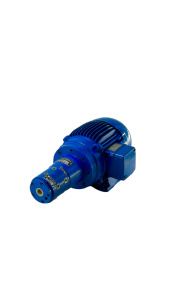

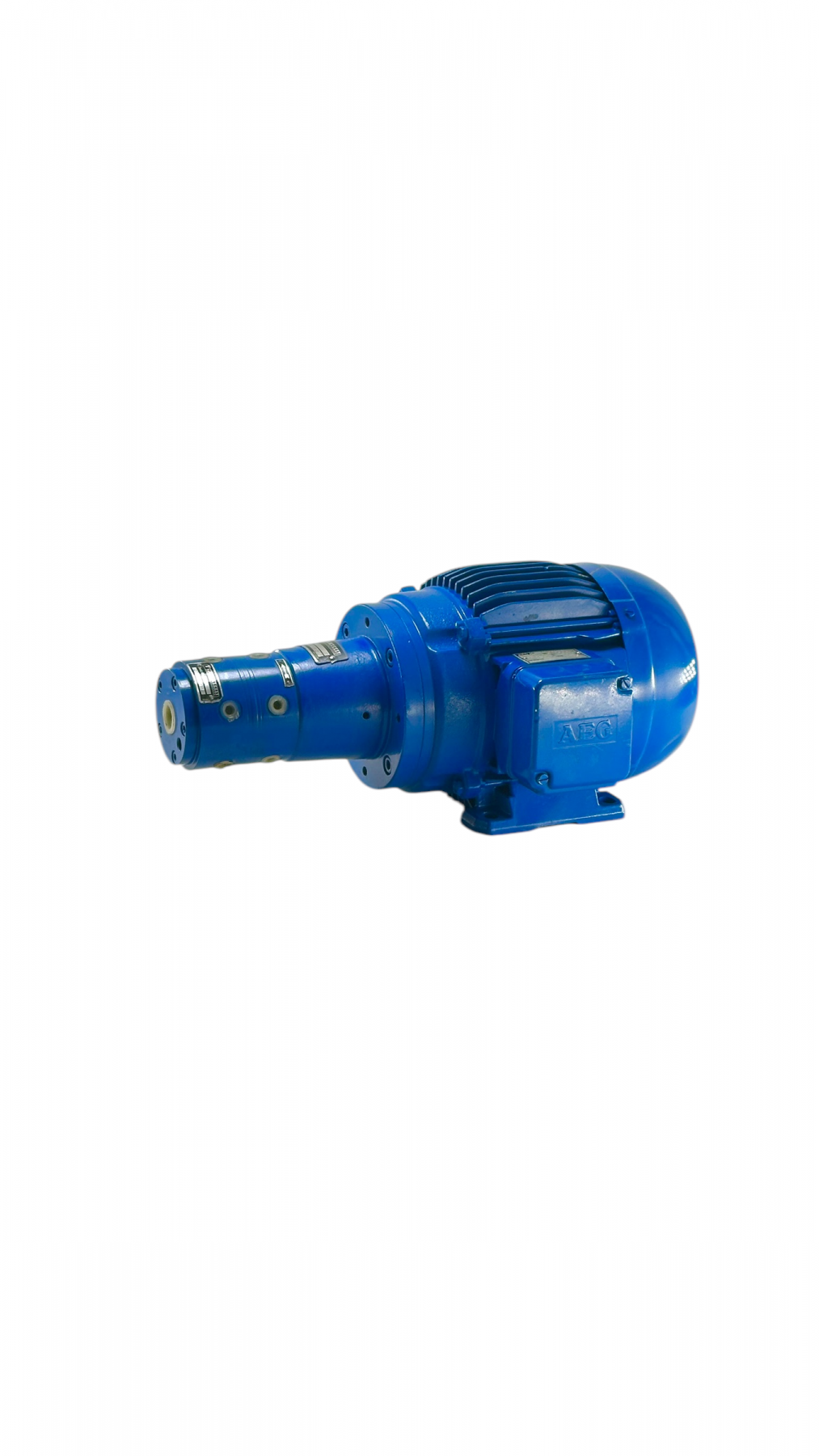

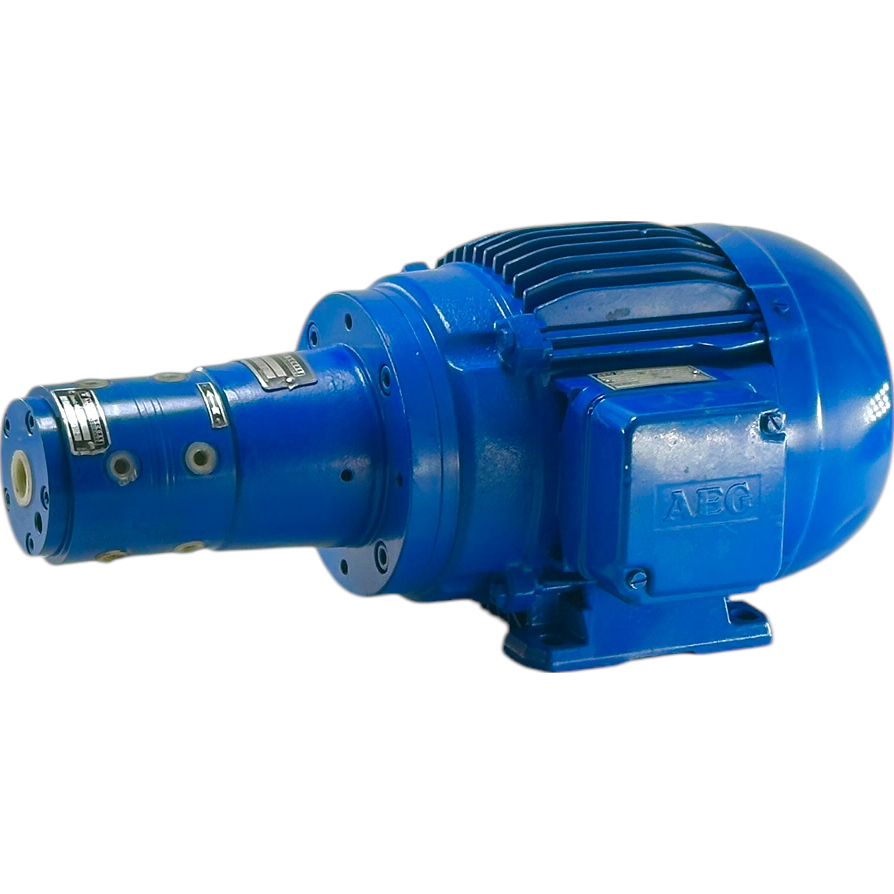

Агрегат насосный (шестеренный) ZM10002/52 WILLY VOGEL

Технические характеристики:

Принцип работы: электроприводной самовсасывающий шестерённый насос.

Смазочный материал: минеральные и синтетические масла.

Рабочая вязкость: в зависимости от модели — 20–1000 мм²/с.

Производительность: в зависимости от модели:

• минимальная: 0,015 л/мин;

• максимальная: 0,45 л/мин;

• 0,032 пт/мин (оборота в минуту);

• 0,951 пт/мин.

Рабочая температура:

• +10 до 40 °C;

• +50 до 104 °F.

Выходные отверстия: 2–20.

Рабочее противодавление:

• максимум 20 бар;

• максимум 290 psi.

Высота всасывания:

• максимум 500 мм;

• максимум 19,7 дюйма.

Скорость привода: 670–1400 мин⁻¹.

Двигатель¹: трёхфазный двигатель.

Напряжение: 220–240 / 380–420 В переменного тока, 50 Гц.

Номинальная мощность: 0,18–0,37 кВт.

Подключение давления: G 1/8 или M10×1.

Всасывающее подключение:

• G 1/2 или M14×1,5;

• для моделей ZM21, ZM50: M14×1,5 для ∅12 мм;

• для модели ZM10: G 1/2.

Класс защиты: IP54.

Габариты:

• минимальные: 325 × 152 × 125 мм (12,79 × 5,98 × 4,92 дюйма);

• максимальные: 460 × 208 × 160,5 мм (18,11 × 8,18 × 6,32 дюйма).

Положение при монтаже: горизонтальное либо фланцевое крепление к резервуару².

Многоконтурные шестерёнчатые насосные агрегаты серии ZM представляют собойсамовсасывающие бесклапанные насосы для систем смазки с циркуляцией масла.Они поддерживают от 2 до 20 отдельных контуров подачи. Неиспользуемыевыпускные отверстия необходимо соединить с резервуаром.

Конструкция включает электродвигатель, переходный фланец, муфту ишестерёнчатый насос. Монтаж возможен как отдельно от резервуара, так и в видефланцевого исполнения непосредственно на нём. Для горизонтального монтажаниже уровня смазки предусмотрена специальная версия с усиленнымиуплотнениями.

Перекачиваемая жидкость должна обладать достаточной смазывающейспособностью для обеспечения внутренней смазки насоса.

Для ряда моделей требуется дополнительный одноконтурный заправочный насос(работает автономно). Он снижает перепад давления внутри многоконтурногонасоса и обеспечивает равномерность подачи. Перед подачей масла враспределительный насос рекомендуется его фильтрация.
