Агрегаты насосные

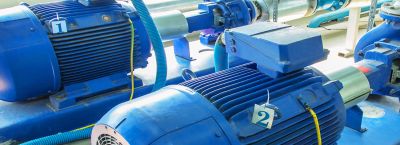

Когда мы говорим о насосном агрегате, то подразумеваем не просто гидравлическую машину, а законченное конструктивное единство, где насос и приводной двигатель объединены общей рамой или соединительной муфтой, готовое к монтажу в систему. Производители строго регламентируют это сочетание, чтобы обеспечить заявленные рабочие характеристики, и любые попытки самостоятельной замены мотора без пересчета энергетических параметров часто приводят к кавитации или выходу подшипниковых узлов из строя.

В мировой и отечественной практике сложилось разделение по принципу действия: динамические машины, к которым относятся центробежные, вихревые и осевые модификации, работают за счет силового воздействия лопастей на поток, а объемные — поршневые, винтовые, шестеренчатые — перемещают среду за счет периодического изменения камеры.

Для центробежного исполнения определяющим критерием является коэффициент быстроходности, который рассчитывается по формуле n_s = 3.65 n sqrt(Q) / H^(3/4). В зависимости от его значения мы разделяем конструкции на тихоходные с радиальным рабочим колесом, нормальные, быстроходные и диагональные.

В случае с низким значением этого коэффициента (до 40) машина способна развивать высокое давление при малой подаче, что востребовано в системах гидропривода, тогда как при значениях выше 300 агрегат превращается в осевой, предназначенный для перекачки огромных объемов воды с минимальным напором — такие стоят на насосных станциях мелиорации.

Промышленные стандарты, в частности ГОСТ 17398, четко классифицируют оборудование по напору: низконапорные развивают давление до 0,2 МПа, средние — до 0,6 МПа, а высоконапорные способны создавать давление свыше 1,0 МПа. При подборе модели инженеры обязательно обращают внимание на материал корпуса: чугуна марки СЧ20 достаточно для воды и слабоагрессивных жидкостей до 100°С, но если в среде присутствует хлор или кислоты с pH менее 6, требуется нержавеющая сталь 12Х18Н10Т, которая по ГОСТ 5632 обладает стойкостью к межкристаллитной коррозии.

Пластиковые корпуса из полипропилена или ПВДХ подходят для перекачки химических реагентов, однако они проигрывают металлу в термостойкости — максимальная температура для них редко превышает 60°С.

Перед вводом в эксплуатацию обязательно проверить герметичность соединений и соосность валов, допустимое радиальное биение не должно превышать 0,05 миллиметра при использовании упругой муфты. Ошибка в соосности всего в 0,1 мм сокращает ресурс подшипников скольжения и качения почти на 40%, что подтверждается расчетами по динамике ротора.

Пользоваться агрегатом следует, строго соблюдая направление вращения, указанное стрелкой на корпусе или в паспорте, так как реверсивные модели встречаются крайне редко, а работа центробежной машины в обратную сторону приводит к падению КПД до 15% и разрушению сальниковой набивки.

Основное различие между бытовыми и промышленными версиями кроется в режиме эксплуатации. Для циркуляционных систем отопления, где требуется поддержание постоянного расхода, оптимальны «мокрые» роторы, где жидкость омывает двигатель и служит смазкой — такие модели имеют КПД около 50-55%, но работают практически бесшумно и не требуют обслуживания уплотнений.

В противоположность им, консольные моноблоки с «сухим» ротором, где двигатель отделен от гидравлической части торцевым уплотнением, демонстрируют КПД до 85% и используются в системах водоснабжения высотных зданий, где требуется напор свыше 80 метров водяного столба.

Подбор корректной модели всегда начинается с определения гидравлических потерь в системе, которые складываются из потерь на трение по длине трубопровода и местных сопротивлений. Формула Дарси-Вейсбаха h = λ (L/d) (v^2/2g) позволяет рассчитать эти значения с высокой точностью, где λ зависит от числа Рейнольдса и шероховатости стенок, которая для стальных бесшовных труб составляет 0,03-0,05 мм.

Для бытовых нужд обычно достаточно построить характеристику сети и наложить ее на кривую производительности насоса, чтобы найти рабочую точку, которая должна лежать в зоне максимального КПД, указанного в технической документации.

Если требуется перекачивать вязкие жидкости с кинематической вязкостью более 50 сСт, центробежные варианты теряют эффективность, и здесь на первый план выходят винтовые или шестеренчатые агрегаты. Винтовые машины с однозаходным ротором способны создавать давление до 2,4 МПа при равномерной подаче без пульсаций, что делает их незаменимыми в пищевой промышленности для перемещения паст и сиропов, а также в нефтяной отрасли для сырой нефти с высоким содержанием газа.

Шестеренчатые (зубчатые) модификации, напротив, создают пульсирующий поток, но обладают высокой устойчивостью к абразивным частицам и часто используются в гидравлических системах станков.

Выбирая между моноблочным и консольным исполнением, стоит учитывать условия обслуживания. Моноблочная конструкция, где рабочее колесо насажено непосредственно на вал двигателя, занимает меньше места и не требует регулировки центровки, но при выходе сальника или подшипника приходится демонтировать весь узел.

Консольные агрегаты с муфтой сложнее в первичном монтаже, поскольку требуют тщательной выверки осей с помощью лазерных центровщиков, однако они позволяют быстро заменить насосную часть без остановки электродвигателя, что критически важно для непрерывных производств с регламентированными простоями.

Области применения напрямую диктуют требования к уплотнениям вала. В химической промышленности для агрессивных кислот применяются двойные торцевые уплотнения с барьерной жидкостью, которые по стандарту ISO 21049 обеспечивают нулевые утечки в атмосферу.

В системах водоснабжения и отопления чаще используют одинарные торцевые уплотнения или сальниковую набивку из графитированной нити, которая допускает утечку до 10 капель в минуту, что обеспечивает смазку и охлаждение трущейся пары. При работе с горячей водой свыше 90°С необходимо предусматривать охлаждение корпуса или устанавливать термосифонный бак для отвода тепла от уплотнительного узла.

Важным практическим моментом при выборе является оценка допустимой частоты включений. Для погружных дренажных моделей с защитой IP68 лимит включений обычно составляет 30 раз в час, в противном случае термореле в обмотке двигателя срабатывает чаще, чем предусмотрено конструкцией, что ведет к старению изоляции.

Поверхностные самовсасывающие модификации с эжектором могут запускаться реже, но требуют обязательного заполнения корпуса водой перед первым пуском — сухой ход даже в течение 30 секунд приводит к перегреву торцевого уплотнения и его разрушению.

При подборе мощности ориентируются на формулу N = (ρ * g * Q * H) / (1000 * η), добавляя запас 10-15% на неучтенные потери в обвязке. Для центробежного оборудования стандартный номинальный режим соответствует работе в интервале 70-100% от максимальной производительности, выход за эти границы чреват либо кавитацией при открытой задвижке, либо чрезмерным осевым усилием при прикрытой.

Производители в каталогах всегда указывают допустимый кавитационный запас NPSHr, который необходимо сравнивать с имеющимся NPSHa в системе, и если последний оказывается меньше, возникает срыв потока с разрушением лопастей.

Разновидности насосных агрегатов отличаются также способом монтажа: консольные типа К и КМ устанавливаются на фундаментные плиты с анкерными болтами, тогда как «инлайн» версии врезаются непосредственно в трубопровод, компенсируя температурные расширения за счет сильфонных вставок. В системах пожаротушения по нормативу СП 10.13130 обязательны агрегаты с разнесенной компоновкой на жесткой раме, оснащенные обводной линией и дроссельным устройством для поддержания давления в напорной линии при закрытых задвижках.

Использование частотных преобразователей позволяет адаптировать производительность под текущее потребление, но здесь необходимо учитывать минимально допустимую частоту вращения, ниже которой подшипники качения не формируют масляный клин и начинается металлический контакт.
