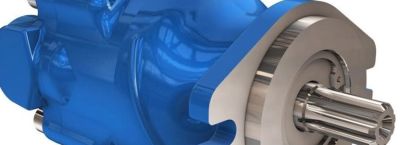

Аксиально поршневые гидромоторы

Представьте себе устройство, которое преобразует энергию потока жидкости во вращательное движение с минимальными потерями на трение и высоким коэффициентом полезного действия. Именно такую задачу решают аксиально-поршневые гидромоторы, где рабочий процесс построен на возвратно-поступательном перемещении поршней, установленных параллельно оси вращения или под небольшим углом к ней.

Внутри корпуса расположен цилиндрический блок, в гнездах которого движутся поршни, упирающиеся своими сферическими головками в наклонную шайбу или в наклонный блок. При подаче масла под давлением поршни совершают движение, и реакция сил на наклонной плоскости заставляет блок вращаться, передавая крутящий момент на выходной вал.

Такая кинематическая схема обеспечивает исключительную устойчивость к высоким нагрузкам и позволяет достигать рабочего давления до 450–500 бар, что существенно выше возможностей шестеренных или пластинчатых аналогов.

Классификация этих агрегатов строится на двух основных конструктивных признаках: типе механизма, создающего ход поршней, и способе передачи усилия. В первом случае мы имеем исполнение с наклонным диском, где блок цилиндров вращается вместе с валом, а поршни скользят по неподвижной наклонной шайбе — такая схема проще в производстве и компактнее, её часто используют в мобильной технике.

Во втором случае, в конструкции с наклонным блоком, цилиндровый блок сам устанавливается под углом к валу, а поршни через шатуны передают движение на приводной вал, что позволяет получать большие рабочие объемы при тех же габаритах, но требует более высокой точности изготовления. Встречаются также модели с разделенным корпусом и встроенным клапанным распределением, где гидравлическая энергия подводится через торцевые распределители, что существенно упрощает обслуживание и замену изнашиваемых элементов без полной разборки всего узла.

Нормативная база для этих изделий строится на международных стандартах ISO 3662 и ISO 8426, которые регламентируют методы измерения геометрических параметров, испытаний под нагрузкой и определения основных характеристик. В Российской Федерации действуют ГОСТ 29076–91 и ГОСТ 17232–99, устанавливающие требования к номинальному давлению, который для серийных образцов обычно лежит в диапазоне 250–350 бар, а пиковое давление может достигать 420 бар при кратковременных перегрузках.

Обратите внимание, что класс чистоты рабочей жидкости по ISO 4406 для подобных устройств должен быть не ниже 18/16/13, иначе абразивный износ поршневых пар и торцевых распределителей приводит к резкому падению объемного коэффициента полезного действия ниже 92% уже через 1000–1500 моточасов. Для особо ответственных применений, таких как судовые приводы или системы позиционирования буровых установок, применяют специальные исполнения с усиленными подшипниками качения класса точности P5 или P4, способными выдерживать радиальные нагрузки до 50 кН и осевые усилия до 30 кН.

Принцип работы становится нагляднее, если рассмотреть движение жидкости внутри корпуса. Масло поступает через окна распределительного диска в те цилиндры, которые в данный момент проходят фазу всасывания, выталкивая поршни и прижимая их к наклонной поверхности.

Когда блок цилиндров поворачивается, поршень начинает вдвигаться, вытесняя жидкость через другое окно в напорную линию, и именно эта разность давлений на двух сторонах поршня создает крутящий момент. Суммарный крутящий момент на валу прямо пропорционален рабочему объему гидромотора и перепаду давления между входом и выходом: M = (V * Δp) / (2π * ηм), где V измеряется в кубических сантиметрах на оборот, Δp — в паскалях, а ηм — механический коэффициент полезного действия, который для современных агрегатов составляет 0,92–0,96.

В реальных условиях объемный КПД снижается с ростом вязкости масла и температуры, поэтому для эксплуатации при отрицательных температурах рекомендуется использовать жидкости с индексом вязкости не ниже 95 и предварительный прогрев системы до 15–20°C.

Чтобы правильно подобрать модель, необходимо исходить из требуемой частоты вращения и нагрузки на выходном валу. Для высокоскоростных применений, где скорость вращения достигает 3000–4000 об/мин, выбирают конструкции с наклонным диском и распределителем на торце блока — они имеют меньшую инерционность и допускают регулирование частоты в широких пределах.

Для низкооборотных приводов, таких как поворотные механизмы экскаваторов или лебедки, предпочтительнее агрегаты с наклонным блоком, которые способны развивать крутящий момент до 5000–8000 Н·м при скорости 10–100 об/мин без использования дополнительного редуктора. В паспорте любого сертифицированного изделия обязательно указывается номинальный рабочий объем, который для стандартных рядов составляет 28, 45, 56, 80, 107, 125, 160, 200, 250, 400, 500 см³/об, и по этому параметру можно судить о потенциальном крутящем моменте.

Разновидности между собой различаются также способом регулирования рабочего объема. В нерегулируемых версиях наклонная шайба зафиксирована жестко, что обеспечивает максимальную надежность и постоянство характеристик, такие исполнения ставят на сельскохозяйственную технику и дорожно-строительные машины, где требуется неизменная производительность.

В регулируемых моделях применяется гидравлический или электрогидравлический механизм изменения угла наклона шайбы, что позволяет плавно менять частоту вращения вала от нуля до максимальных значений, поддерживая заданный крутящий момент. Особую группу составляют двухпоточные агрегаты с раздельными каналами питания, которые могут независимо управлять двумя приводами от одного источника энергии — их применяют в гусеничных машинах для поворота и движения.

Области применения этих механизмов охватывают практически всю тяжелую промышленность. В станкостроении они обеспечивают приводы подач и главного движения металлорежущих станков с числовым программным управлением, где требуется точность позиционирования до 0,01 мм и плавное регулирование скорости в диапазоне 1:1000.

В горной промышленности такие моторы устанавливают на буровые установки и проходческие комбайны, где они работают в условиях повышенной запыленности и вибрации, выдерживая многократные пуски под нагрузкой. Мобильная техника — от мини-погрузчиков до карьерных самосвалов — использует эти агрегаты в ходовых системах и механизмах навесного оборудования, ценя их за высокую удельную мощность: масса одного киловатта мощности составляет всего 0,3–0,5 кг, что вдвое меньше, чем у электродвигателей аналогичной мощности.

Практический совет: при эксплуатации аксиально-поршневых гидромоторов обращайте внимание на температуру корпуса в зоне распределителя — она не должна превышать температуру рабочей жидкости более чем на 15–20°C, иначе это свидетельствует о внутренних утечках или задирах на зеркале. При подборе модели важно учитывать не только давление и частоту вращения, но и тип присоединительной плиты — наиболее распространены интерфейсы ISO 3019-2 с креплением через фланец SAE или DIN, а также торцевые присоединения с коническим или шлицевым валом.

Всегда сверяйте соответствие максимальной частоты вращения, указанной в технической документации, с параметрами вашего гидронасоса — превышение этого значения даже на 5–7% может вызвать кавитацию и разрушение поршневой группы. В случае с длительными циклическими нагрузками, когда пиковые давления возникают с частотой более 10 раз в минуту, рекомендую выбирать модели с усиленными подшипниками скольжения в поршневых парах, которые изготавливают из бронзографитовых композитов с коэффициентом трения 0,05–0,08.

Материалы, применяемые для изготовления основных деталей, напрямую определяют ресурс и область использования. Цилиндрические блоки и поршни производят из цементуемых сталей 18ХГТ или 20ХН3А с последующей закалкой до твердости 58–62 HRC, а зеркало распределителя выполняют из азотированной стали 38Х2МЮА, что обеспечивает износостойкость при сухом трении в момент пуска.

Для работы на экологически безопасных жидкостях (например, на основе рапсового масла) применяют специальные уплотнения из фторкаучука FKM, стойкие к окислению и сохраняющие эластичность при температурах до 150°C. В импортных образцах ведущих производителей — Bosch Rexroth, Danfoss, Kawasaki — часто используют алюминиевые сплавы с кремнием для корпусных деталей, что снижает общую массу агрегата до 20–25 кг при рабочем объеме 100 см³/об.

При выборе между разными типами регулирования обратите внимание на время реакции системы. Гидравлическое управление с использованием пропорциональных клапанов обеспечивает срабатывание за 0,1–0,2 секунды, что достаточно для большинства строительных машин, тогда как электрогидравлические системы с обратной связью позволяют выйти на заданный режим за 0,05–0,08 секунды, что критически важно для роботизированных комплексов и испытательных стендов.

Для агрегатов, работающих в режиме частых реверсов, конструктивно предусматривают усиленные болты крепления крышек и увеличенные каналы слива для отвода тепла от торцевых пар трения.

В технической документации к каждой модели обязательно указывают допустимую вязкость рабочей жидкости, которая обычно лежит в пределах от 10 до 1000 сСт, а оптимальный диапазон составляет 20–50 сСт при температуре 50°C. Если вязкость падает ниже 10 сСт, например, при перегреве системы свыше 80°C, возникает металлический контакт между поршнем и цилиндром, что ведет к задирам за несколько минут работы.

Поэтому в системах с аксиально-поршневыми гидромоторами обязательно устанавливают термостатирующие устройства и фильтры с тонкостью очистки 10–15 мкм.

Параметрический ряд, предлагаемый производителями, позволяет подобрать агрегат практически для любой задачи. Для малогабаритной техники и ручного инструмента выпускают серии с рабочим объемом 8–28 см³/об, развивающие крутящий момент до 80 Н·м при давлении 250 бар и частоте до 6000 об/мин.

В средней категории, от 56 до 125 см³/об, сосредоточены универсальные модели для погрузчиков, катков и автовышек, способные работать в непрерывном режиме 24/7 при температуре окружающей среды от -30 до +60°C. Крупногабаритные исполнения с рабочим объемом свыше 200 см³/об устанавливают на экскаваторы массой более 30 тонн и на тяжелые краны, где они обеспечивают плавное вращение платформы с грузом до 50 тонн, используя встроенные тормозные механизмы с моментом удержания до 10000 Н·м.
