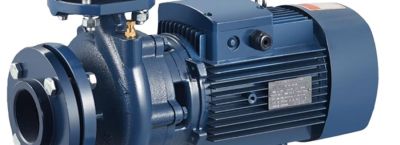

Электронасосы центробежные серии БХ

Когда мы говорим о перекачивании жидкостей в системах водоснабжения, отопления или промышленных установках, центробежный агрегат оказывается наиболее универсальным решением. В основе его работы лежит простое, но гениальное физическое явление: вращающееся рабочее колесо передает кинетическую энергию потоку, преобразуя её в давление.

В случае с оборудованием серии БХ мы имеем дело с конструкцией, где рабочее колесо расположено на валу таким образом, что жидкость входит в него вдоль оси вращения, а выбрасывается в радиальном направлении, попадая в спиральный корпус. Эта схема определяет высокий коэффициент полезного действия и способность создавать значительный напор при сравнительно небольших габаритах установки.

Классификация данных машин строится на нескольких фундаментальных признаках. В первую очередь, внимание обращают на количество ступеней: одноступенчатые варианты, где поток проходит через одно колесо, и многоступенчатые, где жидкость последовательно движется через несколько колес, каждое из которых увеличивает давление.

Для серии БХ характерно четкое разделение по расположению вала — горизонтальное исполнение чаще встречается в стационарных насосных станциях, а вертикальное позволяет экономить место в компактных помещениях или колодцах. С точки зрения стандартизации, производство ориентируется на требования ГОСТ 10407-88 и DIN 24255, которые регламентируют основные присоединительные размеры, допуски на биение вала и параметры гидравлических испытаний.

Разновидности в рамках серии отличаются материалом проточной части. Если среда неагрессивна и имеет температуру до 85°C, стандартом является чугунный корпус с бронзовым или латунным рабочим колесом.

Для горячего водоснабжения и систем отопления, где температура поднимается до 115°C, используют специальные термостойкие сальниковые уплотнения и подшипниковые узлы, рассчитанные на компенсацию теплового расширения. В модификациях, предназначенных для пищевых или химически нейтральных сред, корпус и крыльчатку изготавливают из нержавеющей стали 12Х18Н10Т, что исключает появление коррозии и гарантирует чистоту перекачиваемого продукта.

Подбор правильной модели начинается с определения рабочей точки — необходимого соотношения подачи (кубометров в час) и напора (метров). Здесь нельзя полагаться только на диаметр трубопровода, так как гидравлическое сопротивление системы может существенно отличаться.

На практике для получения точных данных строят характеристику сети, учитывая потери на трение по длине трубы и в местных сопротивлениях (задвижки, повороты, фильтры). Производитель в технической документации всегда приводит график совмещенных характеристик, где показаны зависимости напора, мощности и допустимого кавитационного запаса от производительности.

Выбранная точка должна лежать в рабочей зоне графика, желательно в пределах 0,8-1,2 от номинального значения КПД, чтобы избежать перегрева жидкости и преждевременного износа подшипников.

Пользоваться таким оборудованием корректно можно только при соблюдении условия обязательной заливки перед первым пуском. В отличие от самовсасывающих агрегатов, конструкция серии БХ не способна вытеснять воздух из всасывающего трубопровода самостоятельно.

Поэтому перед включением необходимо заполнить корпус и подводящую магистраль жидкостью через специальное заливное отверстие, стравив оставшийся воздух. Если этим пренебречь, рабочие колеса начнут работать «всухую», что в течение нескольких минут приведет к перегреву сальниковой набивки или механического торцевого уплотнения и выходу узла из строя.

Различия между исполнениями одного типоразмера часто касаются конструкции уплотнения вала. В бюджетных версиях применяется сальниковая набивка из мягкого графитированного шнура, которая требует периодической подтяжки для устранения течи (допускается 10-15 капель в минуту).

В более технологичных решениях устанавливаются торцевые уплотнения, представляющие собой высокоточную пару трения (например, силицированный графит и карбид кремния), которые не требуют обслуживания и гарантируют полную герметичность в течение всего срока службы. Для систем с абразивными частицами выбирают модели с увеличенными радиальными зазорами и упрочненной конструкцией подшипниковых щитов.

Область применения этих машин простирается от простых задач повышения давления в частном доме до сложных технологических линий. В жилищно-коммунальном хозяйстве они обеспечивают циркуляцию в системах отопления и подачу воды из подземных резервуаров на верхние этажи.

В промышленности, особенно в пищевой и фармацевтической, чистовые исполнения из нержавейки используются для перекачки сиропов, эмульсий и растворов, где критически важна гигиеничность и отсутствие контакта продукта с цветными металлами. Для орошения и сельскохозяйственного водоснабжения применяются чугунные версии, способные работать с водой, содержащей до 0,1% твердых примесей по массе.

При монтаже стоит обратить внимание на соосность вала насоса и приводного двигателя, если используется муфтовое соединение. Даже смещение в 0,1 миллиметра на высоких оборотах (2900 об/мин) создает вибрацию, которая разрушает подшипники и провоцирует усталостные трещины в корпусе.

Современные стандарты требуют использования жесткой рамы или фундаментной плиты, способной гасить эти колебания. На всасывающей линии обязательно устанавливают прямые участки длиной не менее пяти диаметров трубы до первого фитинга, чтобы обеспечить ламинарный поток на входе в рабочее колесо и предотвратить срыв кавитации.

Практическая ценность центробежных аппаратов серии БХ раскрывается в их способности работать в широком диапазоне производительности без скачков давления. Если требуется увеличить подачу, достаточно приоткрыть задвижку на напорной линии — потребляемая мощность возрастет, но не критично, в отличие от объемных насосов, где такое действие может привести к аварии.

Для защиты от перегрузки по току в комплекте с электродвигателем всегда предусматривают тепловое реле, настроенное на номинальный ток, указанный в паспорте. При подборе частотного преобразователя нужно учитывать, что снижение оборотов ведет к кубическому уменьшению потребляемой мощности, что делает такой способ регулирования наиболее экономичным.
