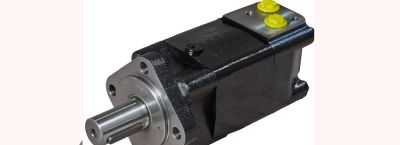

Героторные гидромоторы

В основе функционирования роторно-планетарной силовой машины лежит разница в количестве зубьев между двумя главными элементами — внутренним ротором и наружным статором, где последний обычно имеет на один зубец больше. При подаче рабочей жидкости под давлением возникают камеры расширения и сжатия, заставляя внутреннюю шестерню совершать планетарное движение, а выходной вал — вращаться с высоким крутящим моментом на малых оборотах.

Такая конструкция, названная в честь компании «Геротор», давно стала отраслевым стандартом для механизмов, где требуется значительное усилие при ограниченной частоте вращения.

Классифицируют подобные устройства по типу распределения потока масла и конструкции пары ротор-статор. Самое распространенное разделение подразумевает модели с радиальным подводом жидкости через торцевой распределитель и варианты с аксиальным расположением каналов, которые лучше работают при высоких скоростях.

Встречаются также исполнения со свободным статором, установленным в корпусе с возможностью самоцентрирования относительно ротора, что существенно повышает ресурс в загрязненных средах. По материалу статора выделяют образцы с эластомерной обкладкой, обеспечивающей минимальные утечки, и цельнометаллические версии, рассчитанные на работу с огнестойкими жидкостями или при повышенных температурах до 120°C.

Нормативная база для этих гидравлических агрегатов опирается на несколько ключевых документов. Основные параметры — номинальное давление, перепад на выходе, рабочий объем и гидравлическая мощность — регламентируются международными стандартами ISO 8426 и ISO 4392, а также отечественным ГОСТ 28567-90.

Согласно этим требованиям, для всех серийно выпускаемых экземпляров обязательно указывается механический и объемный коэффициент полезного действия, причем у качественных изделий первый параметр достигает 0,95, а второй редко опускается ниже 0,90. В случае с импортной техникой часто встречается ссылка на DIN 24311, где дополнительно нормируется пульсация подачи и уровень создаваемого шума, который у героторных моделей обычно не превышает 75 дБА.

Чтобы правильно эксплуатировать такое оборудование, нужно помнить о необходимости безупречной фильтрации рабочей жидкости. Рекомендованный класс чистоты по ISO 4406 — не хуже 16/13, поскольку даже абразивные частицы размером 25 микрон способны вызвать заклинивание пары ротор-статор.

Перед первым запуском после монтажа обязательно заполните корпус маслом через сливную линию, избегая сухого трения в зоне контакта зубьев. В процессе работы контролируйте вязкость среды — для большинства типов подходят жидкости с кинематической вязкостью от 15 до 400 сСт, а понижение этого показателя ниже 10 сСт критично для моделей с эластомерным статором, так как приводит к выдавливанию резины в зазоры.

Выбор подходящей модели начинается с определения требуемого крутящего момента на валу и частоты вращения. Для расчета необходимого рабочего объема в кубических сантиметрах на оборот воспользуйтесь формулой V = (Q * 1000) / (n * η_vol), где Q — расход насоса в литрах в минуту, n — желаемые обороты выходного вала, η_vol — объемный КПД (обычно 0,93-0,97).

Полученное значение сопоставляют с каталожными данными, где стандартный ряд включает величины 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 см³/об. При подборе учитывайте, что максимальный перепад давления на гидромоторе ограничен прочностью распределителя и материала пары, и для большинства серийных устройств этот предел находится в диапазоне 210-280 бар.

Чем различаются разновидности между собой, помимо объема? Прежде всего, конструкцией распределительного узла: модели с плавающим статором имеют меньшую чувствительность к загрязнениям и допускают кратковременную работу в режиме гидрозамка.

Варианты с дисковым распределителем обеспечивают более высокий пусковой момент — до 90% от номинального, тогда как в дешевых версиях с торцевым золотником этот показатель не превышает 75%. Серия с встроенным предохранительным клапаном в корпусе позволяет защитить систему от пиковых нагрузок без установки внешней арматуры.

Также обращайте внимание на тип выходного вала: шлицевое соединение подходит для ударных нагрузок, а гладкий конус с шпонкой — для высокоточных позиционных приводов.

С практической точки зрения, для мобильной техники — экскаваторов, бульдозеров, сельскохозяйственных комбайнов — чаще выбирают модели с рабочим объемом 160-400 см³/об, работающие при давлении до 250 бар и развивающие момент от 600 до 1500 Нм. В станочном оборудовании и конвейерах достаточно малолитражных версий 8-63 см³/об с частотой вращения до 1000 об/мин.

Отдельную категорию составляют рулевые гидромоторы для тракторов и погрузчиков, где конструкция дополнена дросселирующими каналами и обеспечивает точное дозирование масла. В буровых установках применяются усиленные образцы с чугунным статором и термообработанным ротором из стали 20Х, выдерживающие давление 320 бар в импульсном режиме.

При монтаже обращайте внимание на ориентацию сливной линии — она должна быть подключена к баку без обратных клапанов и сужений, чтобы предотвратить рост давления в корпусе свыше допустимых 2-5 бар. Для случаев, когда вал нагружен радиальными усилиями от ременной передачи или цепной звездочки, необходимо использовать модели с усиленными подшипниками качения, иначе стандартные бронзовые втулки быстро выйдут из строя.

Практическое правило: при частоте вращения менее 50 об/мин предпочтительны конструкции с разделенными каналами подвода, исключающими пульсацию момента. Помните, что героторные силовые головки не предназначены для продолжительной работы в режиме насоса — их геометрия оптимизирована исключительно для преобразования энергии потока в механическое вращение.
