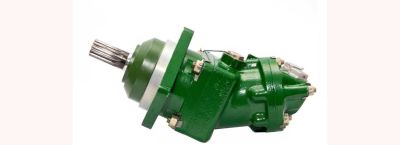

Гидромоторы ГМ

Под обозначением ГМ скрывается целое семейство аксиально-поршневых гидродвигателей, которые превращают энергию потока жидкости в механическое вращение вала. Эти агрегаты выпускаются по ГОСТ 13822-82, где прописаны основные параметры для объёмных машин: номинальное давление до 20 МПа и пиковое до 32 МПа.

В технической документации вы встретите такие модели, как ГМ-50, ГМ-100, ГМ-250, где цифра указывает на рабочий объём в кубических сантиметрах за один оборот.

Классификация подобных устройств строится на конструктивных особенностях. Самый распространённый вариант — аксиально-поршневой с наклонным блоком цилиндров, где поршни движутся параллельно оси вращения.

Встречаются также версии с наклонной шайбой, позволяющие плавно менять производительность без остановки механизма. Радиально-поршневые образцы, где цилиндры расположены звёздообразно вокруг коленчатого вала, редко относят к серии ГМ из-за иных габаритов и массогабаритных характеристик.

Принцип превращения напора жидкости во вращательное движение выглядит так: масло под давлением поступает в одну из полостей, толкает поршни, а те через опорную поверхность (шайбу или блок) создают тангенциальную силу на валу. В случае с моделью ГМ-100 внутри установлен стальной блок с семью поршнями, каждый из которых опирается на люльку с подшипником скольжения.

Расход жидкости Q (литров в минуту) и перепад давления Δp (МПа) определяют частоту вращения n = Q / V и крутящий момент M = (Δp * V) / (2π), где V — литраж за один оборот.

Для правильной эксплуатации такого привода первым делом заполните его корпус чистым гидравлическим маслом через верхнюю дренажную пробку, иначе сухое трение выведет детали из строя за несколько секунд. После монтажа на технику запустите механизм на пониженном давлении (около 5 МПа) в течение 15–20 минут — это позволит притереться трущимся парам.

Ни в коем случае не допускайте работы без подключённой нагрузки: холостой ход при высокой частоте оборотов разрушает подшипники из-за недостаточной смазки. Следите, чтобы температура масла на сливе не превышала 80°C, и используйте фильтры с тонкостью 10–25 мкм.

Подбор нужной модели начинается с расчёта требуемой вращающей способности на валу. Для привода ходового колеса погрузчика грузоподъёмностью 3 тонны нужен момент около 400 Н·м — при давлении 16 МПа по формуле M = (Δp * V) / 6,28 получаем рабочий объём V = (400 * 6,28) / 16 ≈ 157 см³.

Ближайшая серийная единица — ГМ-160, которая при 20 МПа выдаст уже 509 Н·м. Обороты вала связаны с расходом насоса: если последний даёт 80 л/мин, то частота вращения составит 80 * 1000 / 160 = 500 об/мин.

Всегда сверяйте эти две величины с паспортными кривыми изделия.

Разновидности гидромоторов ГМ отличаются возможностью регулировки и типом распределительного узла. Нерегулируемые версии (индекс Р в маркировке отсутствует) имеют фиксированный литраж и чаще всего реверсивны — меняя направление подачи масла, вы меняете и вращение вала.

Регулируемые экземпляры с маркером Р (к примеру, ГМ-100Р) снабжены механизмом наклона шайбы, что позволяет ступенчато или плавно менять кубатуру от нуля до максимума. Такие агрегаты дороже на 40–60%, зато они незаменимы в механизмах, где нужна переменная скорость при постоянной подаче насоса.

Среди стандартных исполнений обращайте внимание на тип выходного вала: шлицевое соединение по ГОСТ 6033-80 выдерживает большие знакопеременные нагрузки, а шпоночный паз проще в обслуживании, но менее надёжен при реверсах. Фланец крепления бывает двух вариантов — на лапах (для жёсткой установки) и во фланцевом исполнении (при стыковке с редуктором).

В спецификации к ГМ-250, к примеру, указано, что масса устройства достигает 45 кг, поэтому для него необходима отдельная опорная площадка, а не подвесной монтаж на шлангах.

Области применения этих агрегатов охватывают почти всю мобильную и стационарную технику с гидроприводом. На экскаваторах типа ЭО-2621 ставят ГМ-50 для вращения поворотной платформы — момент 160 Н·м при давлении 20 МПа позволяет разворачивать ковш с грунтом.

В лесозаготовительных машинах используются более мощные версии ГМ-250 для лебёдок трелёвочных тракторов, развивая усилие до 800 Н·м. Металлорежущие станки с числовым программным управлением применяют регулируемые модификации ГМ-63Р в приводах подач суппорта, где требуется плавное изменение оборотов от 10 до 1500 об/мин.

Для сельскохозяйственной техники, такой как самоходные кормоуборочные комбайны, подходят нерегулируемые агрегаты ГМ-80, работающие в паре с аксиально-поршневыми насосами. В буровых установках, где необходимо длительное удержание нагрузки, предпочтительнее версии с торцевым распределением жидкости через золотник — у них меньше утечки через зазоры при высоком давлении.

Обратите внимание, что шестерёнчатые гидромоторы дешевле, но их КПД не превышает 85%, тогда как у серии ГМ этот показатель составляет 92–95% за счёт прецизионной обработки пары «поршень-цилиндр».

При выборе правильной модели обязательно запросите у поставщика волюмометрическую характеристику — зависимость утечек от перепада давления. Для ГМ-100 при 20 МПа внутренние перетечки масла не должны превышать 1,2 л/мин, иначе падает реальная скорость вала.

Ещё один критерий — максимальная допустимая частота вращения: у аксиально-поршневых конструкций с наклонным блоком она составляет 4000 об/мин, а у радиальных собратьев — всего 1000 об/мин. Если ваш механизм требует тихоходного высокомоментного привода (портовый поворотный круг), то лучше рассмотреть радиально-поршневую альтернативу, хотя она и не входит в линейку ГМ.

Практический совет: при замене вышедшего из строя агрегата на аналогичный всегда сверяйте не только объём и давление, но и направление подвода масла (осевое или боковое расположение штуцеров). У моделей ГМ старого выпуска часто использовалось левое вращение вала при подаче в штуцер «А», а у новых версий может быть зеркальная схема.

Проверить это легко, подав на стол устройства давление 2–3 МПа от ручного насоса и наблюдая за направлением движения выходного звена.

Наконец, учтите, что ресурс такой машины напрямую зависит от чистоты гидравлической среды. Даже частицы размером 40 мкм, попавшие в зону между поршнем и цилиндром, вызывают задиры, снижая объёмный КПД на 10% за 200 часов работы.

Поэтому закладывайте в систему фильтрацию не грубее класса 10/9 по ISO 4406, а при первых признаках падения оборотов (сравните расчётные и фактические значения) проверяйте состояние распределителя и зеркала блока.
