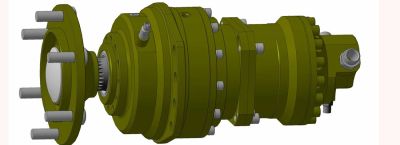

Планетарно-роторные гидромоторы
Когда речь заходит о преобразовании энергии потока жидкости во вращательное движение, наиболее эффективным и неприхотливым решением часто оказывается планетарно-роторная схема. В основе её конструкции лежит героторный механизм, где внутренний ротор с наружными зубьями обкатывается внутри статора с внутренними зубьями, причём количество впадин у статора ровно на одну больше, чем зубьев у ротора.
Такое смещение осей вращения этих двух деталей приводит к образованию серповидных полостей, объём которых циклически меняется при прокачке масла, создавая крутящий момент на выходном валу. Разница всего в один зуб обеспечивает плавное и безударное зацепление, что напрямую влияет на долговечность всего агрегата.
Классификация подобных устройств строится в первую очередь по типу распределения рабочей жидкости, а также по конструкции самой пары «ротор-статор». Встречаются модификации с распределителем, встроенным в корпус (так называемый валопоршневой тип), и версии с торцевым гидрораспределителем, где поток направляется через специальную цапфу.
Отдельную группу составляют высокомоментные модели низкой частоты вращения, способные выдавать до 5000 Н·м при оборотах менее 100 в минуту. Для таких экземпляров характерно наличие усиленных подшипников скольжения в опорах вала, рассчитанных на значительные радиальные нагрузки, возникающие при работе гусеничного привода экскаватора или лебёдки буровой установки.
Обратим внимание на нормативную базу, регулирующую производство и приёмку этих агрегатов. Большинство заводов ориентируется на международный стандарт ISO 8426, который определяет методы измерения объёмного и гидромеханического коэффициента полезного действия.
Внутрироссийская практика чаще использует ГОСТ 28774, регламентирующий основные параметры и присоединительные размеры. Согласно этим документам, объёмный КПД качественного экземпляра должен составлять не менее 0,94 при перепаде давления в 200 бар, а номинальное рабочее давление для серийных вариантов обычно лежит в диапазоне 210-315 бар.
Пиковые кратковременные перегрузки допускаются до 350-400 бар, но длительная эксплуатация в таком режиме неизбежно приведёт к выдавливанию уплотнений и задирам на рабочих поверхностях.
Принцип функционирования здесь довольно изящен: масло подаётся в одну из камер расширения, заставляя ротор обкатываться по статору, при этом оси этих элементов не совпадают. Каждый полный оборот вала в моделях с одной парой зубьев соответствует одному циклу заполнения и опорожнения всех камер.
В конструкциях с двумя парами (мультиплексных) число рабочих циклов за один оборот удваивается, что снижает пульсацию подачи и повышает плавность хода. Скорость вращения напрямую зависит от расхода: для большинства типоразмеров рекомендуемый диапазон составляет от 20 до 500 оборотов в минуту.
Превышение верхней границы чревато кавитационным разрушением перемычек между камерами, так как жидкость просто не успевает заполнить увеличивающийся объём.
Переходя к практическим советам по эксплуатации, следует помнить о критической важности чистоты гидравлической среды. Минимальная тонкость фильтрации для подобных агрегатов должна составлять не более 25 микрон, а в идеале — 10 микрон, потому что даже мельчайшая абразивная частица, попавшая в зазор между ротором и статором (который обычно не превышает 0,03-0,07 мм), гарантированно вызовет клин.
Вязкость масла подбирается исходя из условий работы: для стандартных температур от 30 до 70°C идеально подходит класс ISO VG 46, а для холодного старта при минус 20°C придётся использовать синтетические жидкости с индексом вязкости выше 150. Перед первым запуском обязательно стравить воздух через специальные пробки на корпусе, иначе воздушные пузырьки превратят смазку в пену, что вызовет сухое трение в зоне распределителя.
Как же выбрать подходящую модель под конкретные задачи? Первым делом рассчитайте требуемый крутящий момент: для вращения стрелы крана или поворота платформы экскаватора он может достигать сотен и тысяч ньютон-метров.
Запомните упрощённую формулу для оценки: M = (V * ΔP) / (20 * π), где M — момент в Н·м, V — рабочий объём в см³/об, ΔP — перепад давления в барах. Допустим, имеем образец с объёмом 250 см³/об и перепадом 210 бар: расчёт даст (250*210)/(62,8) ≈ 836 Н·м.
Далее определитесь с максимальной частотой вращения: для медленных ходовых механизмов (до 50 об/мин) подойдёт многозубый вариант (7/8 зубьев), а для привода вентилятора охлаждения (до 1000 об/мин) потребуется малогабаритная версия с малым рабочим объёмом — 30-50 см³/об. Не забывайте о типе присоединения: фланцевые варианты по SAE A, B или C имеют разные размеры центрирующего пояска и расположение шпилек, что критично для монтажа на существующую трансмиссию.
Разновидности этих механизмов различаются материалом пары качения и способом подвода жидкости. Экономичные модификации для сельхозтехники часто используют статор из бронзы с графитовыми включениями, что обеспечивает самосмазывание при недостатке масла.
Премиальные индустриальные серии, рассчитанные на тяжёлый режим (к примеру, для приводов буровых штанг), оснащаются статором из высокопрочного чугуна с шаровидным графитом, а ротор — из азотированной стали. Такая комбинация позволяет переносить до 10 миллионов циклов нагружения без потери производительности.
Важное отличие кроется и в системе уплотнений: в стандартном исполнении устанавливаются резиновые манжеты с ограничением по температуре до +90°C, тогда как для горячих цехов или тропического климата нужны фторкаучуковые (FKM) варианты, выдерживающие +150°C.
Области применения простираются от строительной техники до стационарных станков. Так, подобные агрегаты незаменимы в ходовых системах мини-погрузчиков и телескопических подъёмниках, где требуется удерживать груз на весу без самопроизвольного опускания благодаря высокому стартовому моменту (до 0,95 от номинального).
В дорожных катках они обеспечивают вибрационный привод, а в комбайнах — вращение шнеков жатки и транспортёров зерна. Отдельно стоит упомянуть лебёдки геологоразведочных установок: благодаря плавности хода на малых оборотах, вы точно позиционируете буровой снаряд в скважине, не рискуя срывом резьбы.
Для автоматических линий в металлургии используют модификации с датчиком положения вала на эффекте Холла, позволяющие синхронизировать подачу заготовок с точностью до половины градуса.
Подбирая компонент под конкретную машину, обратите внимание на допустимую радиальную нагрузку на выходной вал: если в паспорте указано 2000 Н, то при установке звёздочки цепной передачи с диаметром 0,2 метра максимальное натяжение цепи не должно превышать 2000 Н, иначе произойдёт разрыв опоры. Для тяжёлых условий лучше выбирать версии с усиленным роликовым подшипником на выходе, которые выдерживают до 5000 Н, но обладают большей длиной корпуса.
Распространённая ошибка — игнорирование момента инерции приводимого механизма: тяжёлый ротор дробилки разгоняется долго, и в момент пуска через гидромотор проходит пиковый расход, что может вызвать заклинивание распределителя. В таких случаях следует применять плавный пуск с дросселем или использовать модель с увеличенным зазором в паре ротор-статор (свыше 0,1 мм), жертвуя объёмным КПД ради живучести.
