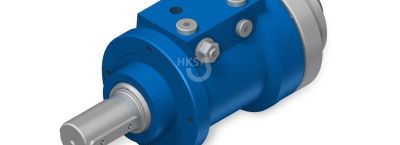

Гидродвигатели поворотные
Внутри гидравлической системы поворотный двигатель преобразует энергию потока жидкости в возвратно-вращательное движение выходного вала. В отличие от обычного гидромотора, который крутится непрерывно, подобное устройство совершает поворот на ограниченный угол, чаще всего от 90 до 360 градусов, а затем возвращается в исходное положение либо останавливается с фиксацией.
Основой конструкции служит рабочая камера, образованная корпусом и лопастью (или поршнем с реечной передачей), на которую давление масла действует с одной стороны, создавая крутящий момент. Когда подача жидкости направляется в противоположную полость, вал вращается обратно.
Такой принцип позволяет получать огромные усилия при сравнительно небольших габаритах механизма.
Классификация этих агрегатов опирается на конструктивное исполнение рабочего органа. Самый распространенный тип — лопастной (шиберный), где одна или несколько подвижных пластин (лопастей) жестко связаны с валом, а неподвижные упоры (перегородки) отлиты внутри корпуса.
Угол поворота у двухлопастной схемы не превышает 100–110 градусов, тогда как однолопастная модификация способна обеспечить вращение до 270–360 градусов. Второй крупный класс — реечные (плунжерно-реечные) устройства, в которых поступательное движение поршня преобразуется в поворот вала через зубчатую рейку и шестерню.
Такая компоновка позволяет достичь угла вращения значительно больше 360 градусов, вплоть до нескольких оборотов, но с дискретным возвратно-вращательным характером движения.
Третий тип — кривошипно-шатунные или поршневые поворотные гидродвигатели, где несколько радиально расположенных цилиндров поочередно толкают эксцентрик вала, создавая качательное движение с большим крутящим моментом на низких скоростях. Эти разновидности существенно различаются по удельной мощности на единицу массы: лопастные выигрывают в компактности, но проигрывают в герметичности при высоких давлениях (обычно до 160–210 бар), тогда как реечные конструкции легко держат давление 250–350 бар и обеспечивают более точное позиционирование.
Для изготовления корпусов применяют высокопрочный чугун с шаровидным графитом (ВЧШГ) или легированные стали, а уплотнители выполняют из полиуретана или фторопласта, рассчитанных на рабочую среду с температурой от -30 до +100°C.
Нормативная база для таких изделий включает несколько ключевых стандартов. В Европе действует ISO 15171-2, определяющий присоединительные размеры портов и требования к испытаниям на отсутствие внешних утечек.
Российские производители ориентируются на ГОСТ 30628-98, который регламентирует параметры вращающихся гидроцилиндров и лопастных моторов, включая методику измерения пускового момента и КПД. Отдельно стоит упомянуть стандарты ISO 4406 по чистоте рабочей жидкости: для поворотных устройств с зазорами в паре «лопасть-корпус» не выше 0,05 мм допустим класс чистоты 18/15/12 (по кодам NAS 1638).
Нарушение этого требования ведет к задирам уплотнительных поверхностей всего за 50-100 часов работы.
При эксплуатации подобного оборудования следует помнить о необходимости плавного пуска и предотвращения гидроударов. Резкое изменение направления потока жидкости, когда вал еще движется по инерции, вызывает скачок давления в запираемой полости, способный разрушить крепление упора или деформировать лопасть.
Практическая рекомендация: всегда устанавливать предохранительные клапаны с настройкой на 10–15% выше максимального рабочего давления, указанного в паспорте. Также полезно использовать дросселирующие регуляторы расхода на сливных линиях — они создают противодавление, гасящее кинетическую энергию массивного вала при торможении.
В случае с реечными агрегатами крайне важно контролировать зазор в зацеплении рейка-шестерня: износ зубьев на 0,2 мм от номинала снижает угол поворота на 2–3 градуса, что критично для систем точного наведения.
Выбор правильной модели начинается с определения требуемых параметров: крутящий момент (Н·м), угол поворота (градусы или радианы) и рабочее давление в гидросистеме. Для лопастных двигателей момент рассчитывается по упрощенной формуле M = (p * V) / (2 * π), где p — перепад давления, V — рабочий объем в см³.
Однако реальный пусковой момент всегда ниже теоретического из-за сил трения резиновых уплотнений о зеркало цилиндра — на 15–25% для холодного масла. При подборе обязательно запрашивайте у поставщика график зависимости момента от угла поворота: у шиберных конструкций эта характеристика нелинейна, максимум достигается в среднем положении лопасти, а на крайних точках падает до 70% от пикового значения.
Различия между модификациями внутри одного типа проявляются в материале уплотнений и способе отвода утечек. Например, серия гидродвигателей с плавающими чугунными лопастями (без резиновых вставок) предназначена для работы на водомасляных эмульсиях и огнестойких жидкостях, но их собственный КПД не превышает 0,75.
В то же время модели с комбинированным уплотнением (полиуретан + бронзовая подпорная шайба) позволяют достичь эффективности 0,92 на давлениях до 210 бар. Также обращайте внимание на наличие дренажных штуцеров: у мощных поворотных агрегатов объемом более 500 см³ внутренние протечки масла из высокого давления в низкое значительны, их необходимо отводить в бак через отдельный канал, иначе корпус заклинит.
Практический совет по монтажу: никогда не фиксируйте выходной вал жестко без использования упругой муфты, даже если в документации указано, что радиальная нагрузка допускается. Резьбовые соединения корпуса с опорной плитой следует затягивать динамометрическим ключом с моментом, предписанным заводом-изготовителем — ослабление всего на 20% приводит к микро-сдвигам фланца и быстрому износу штифтов позиционирования.
Для подвода рабочей жидкости используйте армированные рукава высокого давления с внутренним диаметром, обеспечивающим скорость потока не более 4,5 м/с, иначе возникает кавитационный шум, снижающий ресурс лопастей.
Области применения этих механизмов охватывают множество отраслей. В строительной технике поворотные гидродвигатели управляют стрелой манипулятора, наклоном ковша и поворотом платформы компактных экскаваторов — там часто встречаются двухлопастные модели на угол 180 градусов с моментом 3000–5000 Н·м.
В станкостроении с их помощью вращают инструментальные головки, фиксируя положение с точностью до 0,05 градуса (реечные прецизионные агрегаты с датчиками обратной связи). В системах аварийного закрытия трубопроводной арматуры устанавливают лопастные приводы, способные за 0,3 секунды развернуть задвижку на 90 градусов, используя энергию сжатой пружины при потере давления в магистрали.
Для робототехники и упаковочных автоматов характерны миниатюрные шиберные модели с углом поворота 270 градусов и рабочим объемом всего 5–20 см³ — они обеспечивают быстродействие до 10 циклов в секунду. В сельскохозяйственной технике, такой как опрыскиватели и кормораздатчики, поворотные устройства отвечают за складывание штанг и открывание заслонок бункеров, работая в запыленной среде благодаря защитным манжетам из стойкого к истиранию материала.
Даже в морском оборудовании рулевые машины небольших судов нередко строятся на базе реечных гидродвигателей с моментом 1000–2000 Н·м, выдерживающих воздействие соленой воды благодаря цинковому протектору в конструкции корпуса.
При замене вышедшего из строя агрегата всегда сверяйте не только посадочные размеры и тип присоединительной резьбы, но и такую характеристику, как момент инерции вращающихся частей. У разных производителей даже при одинаковом рабочем объеме эта цифра может различаться вдвое, что напрямую влияет на время разгона и остановки, особенно при частоте циклов более 20 в минуту.
Также стоит требовать протокол заводских испытаний давлением, в 1,5 раза превышающим номинальное — это гарантирует отсутствие микропор в отливках корпуса. И помните, что эксплуатация без фильтрации с тонкостью 10 мкм сокращает ресурс лопастного устройства до полугода, тогда как правильно спроектированная гидросистема с обслуживанием каждые 2000 часов позволяет отработать 8–10 лет без капитального ремонта.
Для подбора конкретной модели полезно использовать онлайн-калькуляторы, встроенные в сайты крупных производителей (Parker, Bosch Rexroth, Eaton), но критически важно вводить реальный перепад давления с учетом потерь в распределителях и трубопроводах, а не просто давление насоса. Ошибка в 15% ведет к выбору заведомо слабого двигателя, который будет останавливаться при нагреве масла до 60°C из-за падения вязкости и увеличения внутренних перетоков.
Если бюджет ограничен, можно рассмотреть восстановленные агрегаты, но только при условии замены всех уплотнительных манжет и проверки эллипсности рабочей камеры — допустимое отклонение не более 0,03 мм на диаметр 100 мм. В итоге, грамотный подход к выбору и эксплуатации гарантирует, что этот сложный механизм прослужит весь заявленный ресурс, измеряемый миллионами циклов поворота.
