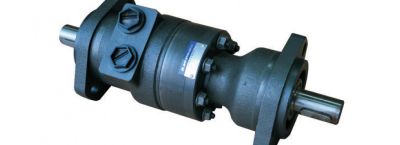

Гидромоторы высокомоментные лопастные

Когда перед конструктором или сервисным инженером встает задача обеспечить вращение рабочего органа с огромным крутящим моментом при невысоких оборотах, лопастные гидромоторы высокомоментного типа часто оказываются самым разумным выбором. В отличие от шестеренных или аксиально-поршневых собратьев, эти машины созданы для того, чтобы выдавать усилие на валу без применения понижающих редукторов, непосредственно преобразуя энергию масляного потока в механическое вращение.

Устройство таких агрегатов базируется на роторе с радиально расположенными пазами, в которых скользят тонкие пластины — лопасти, прижимаемые к статору центробежной силой и давлением рабочей жидкости.

Сам принцип действия здесь следующий: жидкость подается в полость между соседними лопастями, и разность сил на разных сторонах пластины заставляет ротор вращаться. Конструктивно выделяют две основные разновидности: с внутренним (наружным) расположением статора, где лопасти выдвигаются из ротора к неподвижному кулачковому профилю, и с наружным ротором, когда лопасти находятся в корпусе и воздействуют на вращающийся кулачок.

Для получения высокого момента производители увеличивают число лопастей до восьми-двенадцати и более, а также применяют многорядные схемы — с двумя или тремя независимыми наборами лопастей, работающими на общий вал.

Классифицировать эти механизмы можно по нескольким признакам. По форме рабочей поверхности статора различают профили с гладкой кривой (трохоидальной) и с участками постоянного радиуса; последние проще в изготовлении, но создают пульсации момента.

По типу распределения рабочей жидкости лопастные гидромоторы делятся на торцевые (золотниковые) и цапфенные системы. Торцевое распределение, где каналы открываются и закрываются плоским диском с окнами, чаще встречается в моделях среднего диапазона давлений до 210 бар.

Цапфенная конструкция, при которой жидкость подводится через неподвижную ось внутри ротора, позволяет выдерживать пиковые нагрузки до 280-300 бар и характерна для тяжелых серий.

Отечественная промышленность ориентируется на ГОСТ 28567-90 «Гидроприводы объемные. Гидромоторы.

Общие технические условия», который регламентирует методы испытаний, требования к герметичности и допустимые отклонения параметров. Для экспортных поставок часто применяются стандарты ISO 8426 (определение объемного КПД) и DIN 51524, задающие требования к чистоте рабочей жидкости.

При выборе конкретной модели вы должны проверить соответствие нормам по уровню пульсаций момента — для лопастных высокомоментных исполнений этот параметр обычно лежит в пределах 3–7%, что заметно лучше, чем у радиально-поршневых аналогов.

Чтобы правильно пользоваться таким гидромотором, нужно запомнить несколько жестких правил. Первое касается вязкости масла: для лопастных пар оптимальным считается диапазон 25–45 сСт при рабочей температуре 40–60°C; более густая жидкость вызывает залипание пластин и заклинивание, а слишком жидкая приводит к внутренним перетечкам и падению момента.

Обязательно применяйте фильтры с тонкостью 10–25 мкм, так как абразивные частицы застревают в пазах и разрушают кромки лопастей. При монтаже следите за моментом затяжки крепежных элементов — для типоразмера 1600 см3/об он составляет 480–520 Н·м, и нарушение этого предписания часто становится причиной деформации статора.

Перед первым запуском следует провести обкатку без нагрузки в течение 10–15 минут, постепенно поднимая давление от 30 до 80% от номинального, чтобы пластины притерлись к профильному кольцу. Категорически нельзя допускать работу на сухих поверхностях — даже кратковременное включение без масла приводит к задиранию лопастей и выходу агрегата из строя.

В процессе эксплуатации проверяйте температуру корпуса: для большинства серий пределом служит +85°C, при превышении деградирует уплотнение распределителя.

Подбор правильной модели начинается с расчета требуемого крутящего момента на валу. Зависимость проста: M = (V * Δp * η_гм) / (2 * π), где M — момент в Н·м, V — рабочий объем в м3, Δp — перепад давления в Па, η_гм — гидромеханический КПД (0,85–0,93 для лопастных машин).

Для практических расчетов удобнее использовать формулу M (Н·м) = (V (см3/об) * Δp (бар) * η_гм) / (20 * π). Если требуемый момент составляет 2500 Н·м при давлении 210 бар и КПД 0,9, то рабочий объем должен быть не менее M * 20 * π / (Δp * η_гм) = 2500 * 62,8 / (210 * 0,9) ≈ 830 см3/об.

После определения объема выбирайте частоту вращения: для высокомоментных лопастных конструкций характерны обороты 50–500 об/мин, причем модели с торцевым распределением лучше работают на нижней границе этого диапазона (до 150 об/мин), а с цапфенным — вплоть до 600 об/мин. Обратите внимание на параметр «пусковой момент» — в паспорте он всегда ниже номинального из-за трения покоя; разница более 15% указывает на неудачную конструкцию или чрезмерную затяжку лопастей.

Также обязательно сопоставьте максимальную мощность потока: для гидромотора с объемом 1000 см3/об и давлением 250 бар потребуется подача насоса около 200 л/мин, что диктует выбор трубопроводов и распределительной аппаратуры.

Чем же различаются разновидности внутри класса лопастных высокомоментных устройств? Первое отличие — число рабочих лопастей на один ряд.

Модели с 6–8 пластинами дают меньшую пульсацию, но проигрывают в моменте на низких оборотах, тогда как 10–12 лопастей обеспечивают старт под нагрузкой, однако требуют более тщательной фильтрации (не грубее 10 мкм). Второй признак — материал лопастей.

Бюджетные версии из легированной стали с антифрикционным покрытием служат 4000–6000 часов в чистой среде, а премиальные из спеченной бронзы или карбида кремния сохраняют работоспособность до 12000 часов, но стоят на 60–80% дороже. Третья отличительная черта — тип профиля статора.

Эвольвентный профиль (как в трохоидных насосах) снижает шум до 72 дБ, но сложен в ремонте; круглоцилиндрический проще и дешевле, однако создает вибрации на резонансных частотах.

В случае с двухрядными конструкциями, где два набора лопастей сдвинуты на половину шага, пульсация момента падает до 1–2%, что критически важно для прецизионных станков и роботизированных рук. Но за это приходится платить увеличением массы (на 40–50%) и требованием к качеству сборки — осевой люфт не должен превышать 0,02 мм.

Отдельно стоят модели с гидростатическими подпятниками, которые вытесняют лопасти не только давлением, но и дополнительным масляным клином; такие экземпляры способны работать при давлении до 350 бар, но их КПД падает до 0,78 из-за утечек через подпятники.

Области применения этих гидромоторов охватывают практически все отрасли тяжелого машиностроения. На строительной технике — приводах гусеничных экскаваторов, буровых установках и вращателях манипуляторов — они незаменимы благодаря способности держать полный момент даже при нулевой скорости вращения.

Для металлургических прокатных станов, где нужно синхронно вращать валки с усилием до 12 кН·м при 80 об/мин, используют спаренные двухрядные лопастные агрегаты с цапфенным распределением. В судостроении такие гидромоторы ставят на шпили, брашпили и рулевые машины — соленая вода не страшна им, если корпус выполнен из чугуна с высоким содержанием марганца (например, ЧНМХ), а лопасти из бронзы БрАЖ9-4.

Даже в горной промышленности для конвейерных приводов и лебедок шахтных подъемников лопастные высокомоментные модели выигрывают у альтернатив за счет плавного регулирования скорости в широких пределах без гидравлических толчков. В станкостроении они находят применение в поворотных столах тяжелых фрезерных и карусельных станков, где требуется деление с точностью до угловых секунд — здесь важна низкая пульсация, и потому выбирают многорядные версии.

Наконец, в сельскохозяйственных самоходных опрыскивателях и кормоуборочных комбайнах такие моторы крутят шнеки и транспортёры, работая в условиях высоких нагрузок на малой скорости без перегрева.

Практический совет при подборе: всегда запрашивайте у поставщика диаграмму зависимости момента от оборотов для вашего давления, так как паспортные значения даны для идеальной жидкости с вязкостью 32 сСт. Также помните, что при установке горизонтально ресурс лопастного агрегата выше на 20–25%, чем при вертикальной ориентации вала — из-за равномерной смазки нижней и верхней лопастных групп.

И никогда не экономьте на соединительных муфтах: несоосность более 0,1 мм на 100 мм длины приводит к вибрациям, разрушающим торцевое распределение за сотню часов работы.
