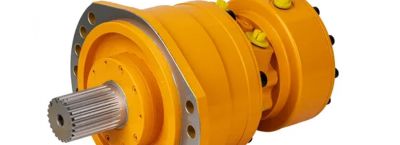

Радиально-поршневые гидромоторы

Когда речь заходит о преобразовании энергии потока жидкости во вращательное движение вала, радиально-поршневые конструкции занимают особую нишу благодаря своей способности развивать огромные крутящие моменты при сравнительно невысоких оборотах. Внутри корпуса таких устройств располагаются несколько цилиндров, расходящихся лучами от центрального распределительного вала, а поршни опираются на эксцентриковую шейку или наклонную шайбу, создавая усилие, которое заставляет вал вращаться.

В отличие от аксиальных собратьев, здесь рабочие камеры расположены перпендикулярно оси вращения или под определенным углом, что диктует свои правила игры.

Классификация начинается с разделения по типу кривошипно-шатунного механизма: существуют моторы с неподвижным блоком цилиндров и вращающимся корпусом, а также конструкции с вращающимся блоком и неподвижным валом. Первый вариант часто называют «мотор-колесом», так как внешняя обойма непосредственно передает усилие на приводной элемент, что очень удобно для гусеничных и колесных транспортных средств.

Второй тип, где вал остается неподвижным, а вращается статор, применяется в лебедках и поворотных платформах, где нужно компактно разместить агрегат внутри узла. Дополнительное деление проходит по числу поршней — от пяти до двенадцати, и чем их больше, тем равномернее выходной момент и плавнее ход на малых скоростях.

Стандарты, регламентирующие производство и эксплуатацию, жестко привязаны к международным нормам ISO 8426 для определения объемного КПД и ISO 3662 для присоединительных размеров. В Европе распространена система DIN 24321, задающая требования к фланцам и шлицевым соединениям, тогда как американский рынок ориентируется на SAE J744 с их дюймовыми резьбами и определенными сериями фланцев.

Отечественные производители следуют ГОСТ 29077-91, который описывает методы испытаний и приемочные параметры для гидромоторов общего назначения. Знание этих документов необходимо, чтобы избежать проблем при стыковке агрегата с насосом и распределительной аппаратурой.

Принцип работы построен на поочередной подаче жидкости под высоким давлением в каждую из камер, где поршень совершает рабочий ход, толкая эксцентриковый вал или вращая корпус. Впускные и выпускные окна открываются распределительным золотником или цапфой синхронно с положением кривошипа, обеспечивая строгое чередование тактов.

Когда поршень достигает мертвой точки, золотник переключает поток, и в камеру направляется сливная магистраль, позволяя вытеснителю возвращаться назад. Рабочий объем такого мотора вычисляется по формуле V = (π * d^2 * e * z) / 4, где d — диаметр поршня, e — эксцентриситет, z — количество цилиндров, а полученное значение в см^3 на оборот напрямую связано с крутящим моментом.

Практика использования требует строгого соблюдения вязкости рабочей жидкости в диапазоне 30–60 сСт при рабочей температуре 50–60°C, иначе возникают утечки через зазоры или повышенный износ пары поршень-цилиндр. Перед первым пуском обязательно заполнить корпус через дренажную линию, удалив воздух из полостей, что предотвращает сухое трение и кавитацию.

В процессе работы следите за чистотой фильтрации не хуже 25 микрон — абразивные частицы быстро выводят из строя прецизионные поверхности, снижая ресурс до нескольких сотен часов вместо заявленных десяти тысяч. Для моделей с вращающимся корпусом критически важно выдерживать соосность с присоединяемым валом, отклонение более 0,1 мм на метр длины гарантированно приведет к разрушению манжетных уплотнений.

Подбор правильной модели начинается с определения потребного крутящего момента на выходе, который в Н·м рассчитывается как M = (V * Δp * η_гм) / (2π), где V — рабочий объем в м^3 на оборот, Δp — перепад давления в Па, а η_гм — гидромеханический КПД, обычно составляющий 0,92–0,95. Если вам нужно вращать тяжелый барабан смесителя с усилием 5000 Н·м при давлении 25 МПа, то требуемый объем составит около 1250 см^3/об, что соответствует крупногабаритной серии с восемью поршнями диаметром 60 мм.

Не забывайте учитывать частоту вращения: радиальные модели оптимальны в диапазоне 10–500 об/мин, и попытка раскрутить их выше 800 об/мин приведет к разрыву всасывающей линии из-за гидравлических ударов.

Разновидности отличаются конструкцией механизма преобразования движения: звездообразные моторы с неподвижными цилиндрами и вращающимся эксцентриковым валом дают наименьшие радиальные габариты, но проигрывают в ресурсе из-за точечного контакта роликов. Многорядные версии, где поршни расположены в два или три яруса, способны развивать феноменальные моменты до 100000 Н·м для шагающих экскаваторов, хотя их масса и цена сопоставимы с небольшим автомобилем.

Существуют модели с гидростатической разгрузкой пяты поршня, где масляная пленка отделяет скользящую поверхность от опорного кольца — такие агрегаты выдерживают до 40 МПа и служат в три раза дольше, но требуют безупречной фильтрации.

Области применения охватывают строительную и горную технику: ходовые механизмы бульдозеров, поворотные платформы кранов, лебедки экскаваторов — везде, где нужна уверенная тяга на нулевой скорости. В судостроении эти моторы управляют рулевыми машинами и брашпилями, выдерживая морскую воду и перегрузки.

Для нефтегазового сектора выпускают взрывозащищенные исполнения с чугунными корпусами, способные работать при температуре окружающей среды до -50°C. Даже в станкостроении они находят применение — приводы подач тяжелых карусельных станков используют радиально-поршневые агрегаты для устранения рывков при обработке огромных деталей.

При монтаже ориентируйтесь на два критических параметра: допустимый осевой натяг вала, который для большинства серий не превышает 0,05 мм, и крутящий момент затяжки фланцевых болтов, указанный в паспорте изделия. Использование более длинных крепежных элементов вместо штатных изменит жесткость соединения, что приведет к вибрациям и усталостным трещинам.

Дренажную линию подключайте без обратных клапанов, с прямым сливом в бак, иначе давление в картере вырастет выше 0,1 МПа и выдавит сальники. Для тяжелых условий эксплуатации предпочтительны модели с бронзовыми поршнями, скользящими по закаленному статору — пара бронза-сталь работает как подшипник скольжения, не боится кратковременного масляного голодания.

Помните о теплоотводе: при работе на максимальной мощности до 30% энергии превращается в тепло, поэтому объем бака должен составлять не менее трех-пяти минутной подачи насоса. Установка дополнительного охладителя становится обязательной при длительном цикле свыше 50% от номинального момента.

Подбирая конкретного производителя, обратите внимание на серии с керамизированными рабочими поверхностями — они демонстрируют ресурс до 25000 часов в карьерной технике, где абразивная пыль проникает даже через лабиринтные уплотнения. Некоторые компании предлагают встроенные тормозные механизмы, что избавляет от необходимости монтировать внешний дисковый тормоз на выходном валу.
