Фильтры магнитные сетчатые
Когда загрязненная жидкость движется по трубопроводу или поступает в насосное оборудование, мельчайшие частицы металла способны за несколько циклов вывести из строя прецизионные пары. Именно здесь на помощь приходит комбинированное устройство, объединяющее два физических принципа очистки: силовое воздействие постоянного поля и механическое задержание крупных включений ячеистой структурой.
Проходя сквозь рабочую зону, поток сначала встречается с мощными неодимовыми вставками, притягивающими ферромагнитную окалину, стружку и ржавчину, а затем оставшиеся абразивные частицы, которые не поддались магнетизму, отсеиваются сеткой с заданным размером ячеек.
Такая двухступенчатая схема особенно востребована в гидравлических системах станков с ЧПУ, где чистота масла определяется по стандарту ISO 4406, а попадание твердых фракций свыше 50 микрон критично для сервоклапанов. По конструктивному исполнению эти изделия делятся на две крупные категории: врезные (цилиндрические), монтируемые в разрыв магистрали на муфтах или фланцах, и поворотные (фланцевые), устанавливаемые непосредственно на бак или насос.
Производители, такие как Hydac, Rexroth или отечественный «САФИР», выпускают также резьбовые версии для небольших диаметров условного прохода до Ду 32, которые удобно вворачивать прямо перед дроссельной заслонкой или распределителем.

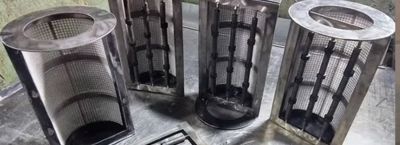

Внутреннее строение корпуса, как правило, содержит несколько магнитных стержней, расположенных по окружности относительно центрального перфорированного цилиндра. Сетчатая обечайка надевается поверх этой сборки и фиксируется съемной крышкой на байонетном или шпилечном соединении.
В зависимости от требуемой тонкости очистки применяются тканые полотна с номинальным размером пор от 80 до 500 микрон, изготовленные из нержавеющей стали марки 12Х18Н10Т или бронзы БрОФ6,5-0,15. Для агрессивных сред, например, 20% раствора соляной кислоты, корпус выполняется из титана или сплава Хастеллой C-276, а магнитная система заключается в герметичную оболочку из фторопласта.
При выборе подходящей модели необходимо обращать внимание на три основных параметра: пропускную способность, выраженную в литрах в минуту, максимальное рабочее давление и вязкость перекачиваемой субстанции. В паспорте любого сертифицированного устройства обязательно указывается коэффициент гидравлического сопротивления при чистой сетке, который не должен превышать 0,2 бар для номинального расхода.
Практический опыт показывает, что для смазочных масел вязкостью 46–68 сСт при температуре 40°C оптимальным выбором будет ячеистость 125 мкм в паре с индукцией на поверхности магнитов не менее 9000 Гаусс.
Разновидности этих устройств различаются по типу источника поля: ферритовые, неодим-железо-боровые и самарий-кобальтовые сплавы. Ферритовые элементы дешевы, но теряют до 20% своей намагниченности уже при 80°C, тогда как самарий-кобальтовые выдерживают нагрев до 350°C без размагничивания, что критично для паровых конденсатных линий.
Встречаются также комбинированные сборки с чередующимися полюсами, создающими вихревые потоки, которые многократно повышают вероятность столкновения частицы с захватывающей поверхностью.
По стандартам ISO 16889 проводятся аттестационные испытания фильтроэлементов на многоцикловую пропускную способность, где фиксируется коэффициент очистки Beta(x) ≥ 200 для заданного размера частиц. Так, если в документации указано Beta(10) = 200, это гарантирует, что после прохождения аппарата останется не более 0,5% загрязнений крупнее 10 мкм.
Для магнитных вставок отдельным критерием выступает остаточная намагниченность после разборки: качественное изделие теряет не более 1–2% поля за 10 лет эксплуатации.
Как правильно использовать подобное оборудование в реальных цехах? Перед первым запуском обязательно промойте внутреннюю полость керосином или уайт-спиритом, чтобы удалить технологическую консервационную смазку.
В процессе работы ориентируйтесь на показания дифманометра, который сигнализирует о падении давления: для сетчатой части допустим перепад не более 0,7 бар, при превышении этого порога ячейки начинают разрушаться. Для магнитной секции критичен не перепад, а толщина налипшего слоя — когда ферромагнитный «ерш» достигает 5–7 мм, поле перестает эффективно действовать на новые загрязнения.
Уход за устройством сводится к периодической разборке и удалению накопившегося шлама. После отключения потока и сброса давления откиньте фланцевую крышку или выверните резьбовую пробку, извлеките магнитный узел.
Сетчатую обечайку стоит заменить, если вы заметили прорывы или пластическую деформацию ячеек — восстановлению плетение не подлежит. Сами стержни удобно чистить мягкой медной щеткой или обдувом сжатым воздухом, но категорически запрещается использовать абразивные круги, которые снижают магнитные свойства.
Области применения охватывают практически любое производство, где циркулируют технические жидкости. В гидравлике прессов и экскаваторов такие узлы ставят на сливную линию для защиты фильтров тонкой очистки от быстрого забивания крупной стружкой.
В системах смазки прокатных станов они монтируются непосредственно перед подшипниками скольжения, так как даже микронная частица окалины, попав в баббитовый слой, вызывает катастрофический износ. Пищевая промышленность использует магнитные сетчатые сепараторы для удаления случайных металлических включений из шоколадных масс, фруктовых соков и молочных продуктов — здесь применяются только конструкции из нержавейки с полировкой Ra ≤ 0,4 мкм.
Для водоподготовки и систем охлаждения компрессоров выбирают модели с крупной ячейкой 0,5–1 мм и ферритовыми магнитами, так как основная задача — выловить ржавые хлопья из старых труб. В химической промышленности, где перекачиваются абразивные суспензии, отдают предпочтение съемным картриджам с двойной сеткой: наружной 500 мкм для защиты и внутренней 100 мкм для очистки.
Есть также специализированные исполнения для улавливания мелкодисперсного железного порошка в производстве металлокерамики, где используется до 12 магнитных стержней в одном корпусе.
При подборе конкретной модели отталкивайтесь от вязкости среды и требуемой чистоты. Для минеральных масел с вязкостью до 100 сСт подойдет стандартная конструкция с ячейкой 125 мкм и индукцией 8000–10000 Гс.
Если рабочая жидкость содержит полимерные присадки, как в случае с гидравлическими маслами ZF, то сетку нужно брать более редкую — 250 мкм, чтобы избежать эффекта «залипания» пор. Для легких дистиллятов (топливо, растворители) эффективность магнитной ловушки возрастает из-за низкого трения, но требуется усиленная герметизация разъемов прокладками из фторкаучука.
Разница между дешевым ферритовым изделием за 1500 рублей и профессиональным неодимовым узлом за 12000 рублей становится очевидной через месяц работы в тяжелых условиях. В первом случае поле ослабевает из-за вибраций и нагрева, а сетка быстро прорывается, во втором — ресурс достигает 5–7 лет при регулярном обслуживании.
Поэтому для непрерывных производств с трехсменным графиком я настоятельно советую вкладываться в модели с сертификацией по API 614, где прописаны требования к прочности и стойкости к пульсациям давления до 25 Гц.
При монтаже обратите внимание на направление потока, указанное стрелкой на корпусе — обратная установка приведет к вымыванию отложений из кармана для шлама. Для диаметров условного прохода от 50 до 200 мм предпочтительны фланцевые версии с болтами М16, позволяющие быстро демонтировать узел без сварки.
В случае с гидравлическими баками малого объема применяют погружные модели с боковым подводом, где магниты и сетка объединены в единый стакан, опускаемый в горловину.
Практическая рекомендация: держите на складе запасной комплект сеток для каждого типоразмера, так как аварийный выход из строя единственного экземпляра остановит всю линию. При выборе производителя отдавайте предпочтение тем, кто указывает реальную магнитную индукцию в рабочем зазоре, а не остаточную намагниченность материала — у качественных образцов она составляет 0,8–1,2 Тл на расстоянии 2 мм от поверхности.
В системах с частыми гидроударами (штамповочные прессы) стоит усилить корпус до толщины стенки 5 мм вместо стандартных 2,5 мм, заказав исполнение по ТУ производителя.
