Фильтры сапуна
Когда в замкнутой гидравлической или смазочной системе происходит нагрев рабочей жидкости, внутренний объем неизбежно расширяется, а давление начинает расти. Если не дать этому избыточному давлению выхода, уплотнения выдавит, и магистраль разгерметизируется.
Обратная ситуация возникает при остывании: среда сжимается, образуется вакуум, который способен засосать пыль и грязь через неплотности. Именно для решения этой задачи конструкторы предусматривают специальные дыхательные клапаны — сапуны, но простое отверстие в крышке бака быстро превратит систему в пылесос для абразива.
Вот почему настоящим спасением становится фильтрующий сапун, который одновременно стравливает избыток давления, пропускает внутрь очищенную атмосферу и не дает твердым частицам проникнуть в масло.
Принцип действия такого устройства обманчиво прост, но гениален: воздух, поступающий в бак или выходящий из него, проходит через лабиринтную канавку и многослойную преграду из специального материала. В большинстве промышленных конструкций корпус отливается из алюминия или штампуется из стали с последующим хромированием, а внутри размещается картридж с определенной тонкостью отсева.
Для обычных агрегатов достаточна степень очистки 10–40 микрон, тогда как прецизионные сервоклапаны требуют уже 3–5 микрон, иначе любой перепад давления вызовет ошибки в позиционировании. По сути, мы имеем миниатюрную фильтровальную станцию, которая задерживает абразив еще до его встречи с маслом, что в разы продлевает ресурс насосов и распределителей.

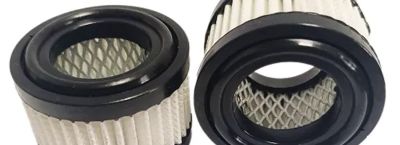

Классифицируются эти элементы по нескольким признакам, и первый из них — тип фильтрующей перегородки. Бумажные складчатые модули из целлюлозы с пропиткой обеспечивают хорошую грязеемкость и дешевизну, но боятся попадания воды и быстро забиваются в сырых цехах.
Металлические сетчатые конструкции выдерживают агрессивную среду и перепады температур, однако их эффективность ограничена размером ячейки — тоньше 25 микрон сетку уже не сделать без риска порвать. Настоящей рабочей лошадкой считается спеченная бронза или нержавейка: такие пористые колпачки отлично работают при высокой запыленности, их можно промывать и использовать снова, а степень фильтрации достигает 5–10 микрон.
Есть еще один класс — фильтры-осушители, начиненные силикагелем или молекулярным ситом. Здесь задача шире: мало задержать песок, нужно еще и забрать влагу из всасываемого воздуха, которая неизбежно конденсируется внутри бака.
Заряженный гель меняет цвет с оранжевого на зеленый или бесцветный, сигнализируя о насыщении, после чего картридж заменяют. Для мобильной техники, работающей в карьерах или под открытым небом, такие гибридные решения часто незаменимы, так как вода разрушает присадки в масле и вызывает коррозию зеркала цилиндров.
Что касается нормативной базы, то здесь производители ориентируются на международные стандарты ISO 14118 и DIN 24557, которые задают минимальные требования к пропускной способности и сопротивлению потоку. В паспорте изделия всегда указывают номинальный расход в литрах в минуту при перепаде давления 0,02–0,05 бара — эта характеристика критична для подбора.
К примеру, для бака объемом 100 литров с насосом подачи 50 л/мин нужен сапун с расходом не менее 100 л/мин, поскольку при нагреве масла с 20 до 60°C объем увеличивается примерно на 4%, и воздух должен выходить быстро, не создавая избытка выше 0,3 бара. Игнорирование этих цифр ведет к выдавливанию сальников и появлению течей.
Практика показывает, что самый частый просчет при выборе — это оценка только по резьбе посадочного места. Мастера берут модель с подходящим диаметром (M16, M20, M24 или G1/4), но забывают проверить высоту корпуса и доступное пространство под капотом.
В результате установленный колпачок упирается в кожух, а при вибрации повреждается сетка. Обязательно сверяйте габаритный чертеж: стандартные низкопрофильные версии имеют высоту 35–50 мм, усиленные башенки достигают 100–120 мм, и для каждой нужен свой зазор.
Подбирая устройство для конкретного агрегата, всегда смотрите на вязкость жидкости. В трансмиссиях с маслом ISO VG 46 воздух проходит свободно, но для густых смазок типа ISO VG 320 нужно увеличивать площадь проходного сечения.
Производители приводят поправочные коэффициенты: если вязкость выше 150 сСт, смело умножайте требуемый расход на 1,5–2. Иначе сапун начнет работать как дроссель, замедляя стравливание, и давление в баке возрастет сверх допустимого.
Как пользоваться этим оборудованием правильно? Первое правило — никогда не монтируйте сапун в самой верхней точке бака, если там возможен прямой выброс масляного тумана.
На практике лучше ставить его на боковой стенке или наклонном патрубке, чтобы брызги не заливали фильтрующий элемент. Второе — регулярно, раз в полгода для цехового оборудования и раз в месяц для карьерных самосвалов, осматривайте внешний колпачок: если на нем осел плотный слой пыли, пора продуть картридж сжатым воздухом (давление не более 2 бар, иначе порвете бумагу).
Сетчатые и спеченные модели можно промывать в уайт-спирите с последующей сушкой, но целлюлозные — только замена.
Различия между разновидностями заметны не только по материалу, но и по способу крепления сменного модуля. Дешевые неразборные версии меняют целиком, когда корпус забивается.
Дорогие устройства имеют откидную крышку или резьбовую пробку, внутри которой помещен отдельный картридж — в такой конструкции металлический корпус служит десятилетиями, обновляется только наполнитель. Для гидравлических прессов и тяжелых станков это предпочтительнее: за два года экономия на покупных узлах окупает разницу в начальной цене.
Области применения простираются далеко за пределы заводских цехов. На лесопильных рамах и дробильных установках сапуны ставят прямо на корпуса редукторов, где те испытывают ударные нагрузки и постоянную вибрацию.
В пищевой промышленности используют модели из нержавеющей стали с полированной поверхностью, где фильтром служит фторопластовая мембрана с порами 0,5 микрона — она не пропускает даже бактерии. Для подземной горной техники выпускают взрывозащищенные версии с искрогасящей сеткой, так как разогретое масло может воспламенить пары.
Отдельно стоит сказать о применении в топливных системах дизельных генераторов. Бак объемом 500–1000 литров при работе насоса «дышит» очень активно, и если на сапуне нет качественного фильтра, то за 200 моточасов он засосет до 50 граммов кварцевой пыли.
Эта пыль уйдет в форсунки Common Rail, и ремонт обойдется в десятки тысяч рублей. Вот почему опытные механики сразу заменяют штатные пробки-сапуны на полноценные фильтрующие колпачки с индикатором засорения, который поднимает красный шток при превышении перепада в 0,07 бара.
Настоящий специалист всегда проверит, есть ли в системе байпасный клапан на самом фильтре сапуна. Если перепад давления превысит критический (обычно 0,1–0,2 бара), клапан откроется и воздух пойдет в обход наполнителя, пусть и с грязью.
Это аварийный режим, но он спасает уплотнения от разрыва. В бюджетных моделях байпаса нет, и при забивке давление неизбежно растет, пока не найдет слабое место.
Для ответственных гидросистем (прессы, подъемники, рулевое управление) берите версии с перепускным клапаном и цветовым индикатором состояния.
При монтаже на резервуар с горячей жидкостью (до 100°C) убедитесь, что корпус выдерживает нагрев. Обычные пластиковые дешевые сапуны из полиамида начинают деформироваться уже при 80°C, тогда как алюминиевые или латунные с силиконовыми прокладками работают до 150°C без проблем.
Тот же принцип действует для химических сред: на масляных баках с присадками EP (extreme pressure) применяют уплотнения из фторкаучука FKM, стойкие к сере и фосфору, иначе обычная резина NBR набухнет и перекроет каналы.
И последний практический совет из цеха: при заказе обращайте внимание на такую характеристику, как объем мертвого пространства под колпачком. У дешевых штампованных моделей внутренний объем мал, и при резких выхлопах масляный туман выбивает прямо на фильтр, быстро его пропитывая.
Качественные конструкции имеют расширенную камеру с отбойными ребрами и дренажным отверстием для стекания конденсата — такая геометрия позволяет элементу служить в три-четыре раза дольше в условиях частых циклов «нагрев-остывание». Подбирая деталь, берите чертеж и сравнивайте внутреннюю полость: чем больше отсек и сложнее лабиринт, тем надежнее защита.
