Фильтры судовые ФГС
Судовые фильтры грубой очистки, которые в технической документации обозначаются литерным кодом ФГС, монтируются в напорных и всасывающих линиях для удаления механических частиц размером от 50 до 500 мкм. Основная задача подобного устройства — защитить прецизионные пары топливной аппаратуры, подшипники дизеля и рабочие органы гидронасосов от абразивного износа.
В отличие от тонких очистителей, эти агрегаты рассчитаны на значительные расходы жидкости и относительно низкое гидравлическое сопротивление при штатной работе.
Классификация подобных изделий строится на нескольких признаках: конструктивном исполнении, материалу корпуса и фильтрующего элемента, а также способу присоединения к трубопроводу. По внутреннему устройству выделяют сетчатые, щелевые и комбинированные модификации, причем первые наиболее распространены благодаря простоте восстановления.
Корпуса отливают из серого чугуна марок СЧ20 или СЧ25 для пресной воды и топлива, а для морской воды используют бронзу БрА9Ж3Л либо латунь ЛС59-1, стойкие к коррозии в соленой среде.
Нормативной базой для производства выступают ГОСТ 21345-78 для сетчатых фильтров на условное давление до 1,6 МПа и ТУ 24-9.01-85 для судовых исполнений с повышенной вибрационной нагрузкой. Для элементов фильтрации действует ГОСТ 6613-86, регламентирующий номинальные размеры ячеек тканых сеток из нержавеющей стали 12Х18Н10Т — от 0,04 до 2,0 мм.
Кроме того, отраслевые стандарты ОСТ 5.Р.5215-96 определяют требования к присоединительным фланцам и резьбам для судовых систем.
Принцип работы основан на прямоточной механической задержке частиц при прохождении потока через перфорированный или сетчатый барьер. Жидкость поступает во входной патрубок, огибает направляющий конус внутри крышки, после чего продавливается сквозь сетку или набор стальных дисков с калиброванными зазорами (в щелевых версиях).
Очищенная среда покидает корпус через выходной штуцер, а загрязнения оседают на внутренней стороне фильтрующей поверхности или падают в отстойную полость, которая снабжена сливной пробкой.
Чтобы правильно пользоваться подобным оборудованием, перед запуском системы необходимо стравить воздух через специальный клапан на верхней точке крышки, иначе образуется воздушная пробка, блокирующая проход жидкости. При падении производительности или росте перепада давления выше 0,05 МПа от начального значения следует остановить агрегат, перекрыть запорную арматуру до и после фильтра, затем открутить крышку.
Извлеченную сетку промывают в дизельном топливе или керосине, продувают сжатым воздухом со стороны, противоположной движению потока, и визуально проверяют на отсутствие разрывов — поврежденные ячейки недопустимы.
Для выбора правильной модели требуются четыре исходных параметра: максимальный расход среды в кубометрах в час, рабочее давление, кинематическая вязкость жидкости и требуемая тонкость отсева. В случае с тяжелым топливом марки IFO 380 предпочтение отдают щелевым исполнениям с зазором 150–200 мкм, поскольку вязкость выше 380 сСт при 50°C создает избыточное сопротивление на сетке.
Для дизельного топлива и моторного масла с вязкостью до 30 сСт достаточно нержавеющей сетки с ячейкой 80–100 мкм, установленной в чугунном корпусе с условным проходом DN от 25 до 150 мм.

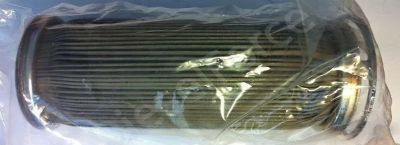

Различия между разновидностями определяются типом фильтрующей перегородки и способом регенерации. Сетчатые модели ФГС наиболее дешевы в производстве, их сменные элементы стоят недорого, но при засорении требуется полная разборка и ручная промывка.
Щелевые конструкции (например, дисково-ленточные) оснащаются возможностью механической очистки без снятия крышки — достаточно повернуть рукоятку, и пластины смещаются, выталкивая скопившиеся отложения в отстойник. Комбинированные варианты дополнены магнитными уловителями из сплава ЮНДК, которые задерживают ферромагнитные частицы (продукты износа шестерен, стружку) до попадания на сетку.
Практическое применение этих устройств охватывает практически все судовые системы, где циркулирует жидкая рабочая среда. В топливных магистралях дизелей ФГС устанавливают перед насосами низкого давления для защиты плунжерных пар.
В масляных системах они монтируются на всасывающей линии шестеренчатого нагнетателя, предотвращая заклинивание ротора от крупных включений. Системы забортной воды для охлаждения главных двигателей оснащают фильтрами с бронзовыми корпусами и латунными сетками — сталь в морской воде разрушается за несколько месяцев.
Гидравлические приводы рулевых машин, якорных шпилей и закрытий люков требуют установки ФГС с тонкостью отсева 50–80 мкм на сливной линии для улавливания продуктов старения рабочей жидкости.
При подборе конкретной модели по каталогу производителя обращают внимание на условный проход (DN) и коэффициент гидравлического сопротивления в чистом состоянии — для сетчатых конструкций он составляет 0,5–1,5 при расходе, указанном в паспорте. Для систем с периодическим включением (например, осушительные средства) лучше брать фильтр с увеличенной площадью фильтрации, чтобы реже проводить обслуживание.
Практический совет: всегда оставляйте запас по пропускной способности не менее 20% от максимального расхода насоса, потому что при эксплуатации сетка постепенно забивается и реальная производительность падает. Ориентируйтесь на показатель номинальной тонкости фильтрации (в микронах), который для ФГС обычно лежит в диапазоне 80–200 мкм — более тонкая очистка приведет к частым остановкам.
Разновидности с фланцевым присоединением (исполнение ФГС-Ф) рассчитаны на давление до 1,6 МПа и температуру среды до 100°C, тогда как резьбовые варианты (ФГС-Р) выдерживают не более 1,0 МПа и используются на трубопроводах диаметром до 50 мм. В судовых условиях предпочтительны фланцевые соединения по ГОСТ 12815-80 с ответными буртами, поскольку они проще выдерживают вибрацию и температурные деформации корпуса.
Обратите внимание на наличие индикатора засорения — это может быть штуцер под манометр либо визуальный стержень, выдвигающийся при перепаде давления выше нормы. Такая опция существенно упрощает контроль состояния без необходимости периодически вскрывать корпус.
В системах с высоковязкими маслами (например, циркуляционная смазка редукторов) эффективнее работают щелевые модели с увеличенным расстоянием между дисками — до 300 мкм, иначе насос будет работать в режиме кавитации. Для легких дистиллятных топлив (ДЛ, ДЗ) достаточно стандартной сетки из нержавейки с ячейкой 0,1 мм, которая обеспечивает номинальную производительность до 25 м3/ч при перепаде не более 0,02 МПа.
Всегда сверяйте допустимый перепад давления на фильтрующем элементе с характеристиками вашего насоса — превышение на 0,1 МПа сокращает ресурс подшипников вдвое из-за недопустимых осевых нагрузок.
У разных производителей конструкция днища корпуса может отличаться: встречаются модели с коническим осадочным колодцем (грязевиком) объемом до 2 литров, что позволяет накапливать шлам без резкого роста сопротивления. Такое решение характерно для ФГС, работающих на неосветленном топливе, где содержание механических примесей достигает 0,1% по массе.
Периодичность обслуживания напрямую зависит от загрязненности среды — для чистого дизтоплива интервал промывки составляет 500 моточасов, а при использовании тяжелых сортов мазута сокращается до 50–100 часов. Не пренебрегайте установкой байпасной линии с запорной арматурой, чтобы иметь возможность обслуживать фильтр без остановки всей системы — это стандартное требование для судовых механизмов, работающих в длительных рейсах.
