Маслоохладители
Теплообменное оборудование для масла представляет собой критически значимый узел в гидравлических системах, турбинных установках, компрессорах и трансформаторах. Без эффективного отвода тепла рабочая жидкость теряет свои свойства, что приводит к ускоренному износу деталей и выходу из строя дорогостоящего оборудования. Современные маслоохладители способны отводить от 5 до 500 кВт тепловой мощности в зависимости от исполнения и условий эксплуатации.

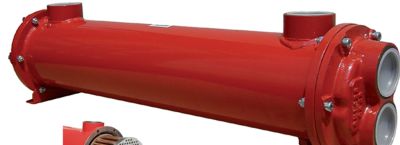

По конструктивному исполнению различают кожухотрубные, пластинчатые, ребристые и спиральные аппараты. Кожухотрубный вариант представляет собой цилиндрический корпус, внутри которого размещен пучок труб. Масло движется по межтрубному пространству, а охлаждающая среда, чаще всего вода, проходит через трубки. Такая схема обеспечивает рабочее давление до 2,5 МПа и температуры до 200 градусов Цельсия.
Пластинчатые модели собираются из гофрированных стальных листов, стянутых в пакет. Каналы между пластинами создают турбулентный поток, что повышает коэффициент теплопередачи до 5000 Вт/(м²·К). Компактность и возможность разборки для очистки делают их востребованными в гидравлике станков и прессов.
Ребристые аппараты применяются в системах воздушного охлаждения. Оребрение увеличивает площадь контакта с воздухом в 10-15 раз по сравнению с гладкой поверхностью. Такие устройства эффективны там, где отсутствует водоснабжение, а температура окружающей среды не превышает 40 градусов.
Спиральные теплообменники изготавливаются из двух скрученных металлических листов, образующих два изолированных канала. Они устойчивы к загрязнению и работают с вязкими маслами, включая трансформаторные. Диапазон вязкости перекачиваемой среды составляет от 5 до 300 сСт.
Основной стандарт, регламентирующий проектирование и изготовление, — ГОСТ 31841-2012 для кожухотрубных аппаратов. Пластинчатые модели соответствуют ГОСТ 31455-2012, а также международному стандарту ISO 15547. Для судовых систем действует правило Российского морского регистра судоходства. Аппараты, работающие под давлением свыше 0,07 МПа, подлежат регистрации в Ростехнадзоре.
Принцип действия основан на передаче тепла от горячего масла к холодному теплоносителю через разделяющую стенку. Эффективность процесса характеризуется коэффициентом теплопередачи, который для чистых поверхностей составляет 300-800 Вт/(м²·К) в кожухотрубных устройствах. Загрязнение стенок снижает этот показатель на 20-40 процентов.
Движущая сила процесса — разность температур между средами. Минимальный температурный напор принимается не менее 5 градусов для водяного охлаждения и 15 градусов для воздушного. При превышении этих значений требуемая поверхность теплообмена резко возрастает.
Расход охлаждающей воды рассчитывается по формуле Q = P / (c · Δt), где P — отводимая мощность в кВт, c — удельная теплоемкость воды, равная 4,19 кДж/(кг·К), Δt — нагрев воды в аппарате. Для мощности 50 кВт и нагреве на 10 градусов потребуется около 1,2 литра в секунду.
Подбор модели начинается с определения тепловой нагрузки. Она складывается из мощности, затрачиваемой на преодоление гидравлических сопротивлений, и тепла, поступающего от нагретых деталей. Для гидросистемы станка с насосом производительностью 100 л/мин при перепаде давления 10 МПа потери составляют примерно 16 кВт.
Далее уточняются параметры рабочей жидкости: тип, вязкость при рабочей температуре, теплоемкость и плотность. Минеральные масла имеют теплоемкость около 1,9 кДж/(кг·К), синтетические — до 2,2 кДж/(кг·К). Вязкость влияет на режим течения и, соответственно, на интенсивность теплоотдачи.
Температурный режим определяется требованиями к оборудованию. Для гидравлики нормальной считается температура 50-60 градусов, для турбинного масла — не выше 70, для трансформаторного — 80-90. Превышение этих порогов ускоряет окисление и снижает срок службы смазки.
Гидравлическое сопротивление аппарата не должно превышать 0,05-0,1 МПа для магистралей низкого давления. Высокий перепад требует более мощного насоса и увеличивает энергопотребление. Производители указывают потери напора в паспортных данных, и их следует сверять с возможностями системы.
Материал исполнения подбирается по коррозионной агрессивности сред. Углеродистая сталь пригодна для чистых минеральных масел и воды с низкой жесткостью. Нержавеющая сталь 12Х18Н10Т необходима при работе с синтетическими жидкостями и морской водой. Медные сплавы недопустимы в системах с аммиаком.
При эксплуатации кожухотрубных аппаратов рекомендуется проводить чистку трубного пучка не реже одного раза в год. Отложения толщиной 0,5 мм увеличивают тепловое сопротивление на 25 процентов. Механическая очистка ершами допустима для прямых труб, химическая промывка — для U-образных и спиральных.
Пластинчатые теплообменники разбираются для очистки без демонтажа трубопроводов. Резиновые уплотнения заменяются при потере эластичности, обычно через 3-5 лет. Момент затяжки стяжных болтов указывается в инструкции и составляет, к примеру, 120 Н·м для аппаратов с площадью 10 м².
Воздушные охладители требуют регулярной очистки оребрения от пыли и пуха. Забитые каналы снижают эффективность на 30-50 процентов. Вентиляторы подбираются с запасом по производительности 15-20 процентов для компенсации загрязнения в процессе работы.
При подборе важно учитывать пиковые нагрузки. Если система кратковременно выделяет втрое больше тепла, аппарат с номинальной мощностью не справится. Установка двух параллельных устройств меньшей производительности дает гибкость и резервирование.
Для вязких масел, таких как трансформаторное, предпочтительны спиральные или кожухотрубные аппараты с развитой поверхностью. Пластинчатые модели создают высокое сопротивление и требуют насосов повышенной мощности. Ребристые устройства малоэффективны при вязкости выше 50 сСт.
В гидроприводах мобильной техники широко применяются комбинированные системы: водяной охладитель для основного контура и воздушный для вспомогательного. Такое решение позволяет поддерживать температуру в пределах 55-65 градусов при любых режимах работы.
Стоимость аппарата зависит от площади поверхности и материала. Кожухотрубный теплообменник на 10 кВт из углеродистой стали обойдется в 25-30 тысяч рублей, из нержавеющей — в 60-70 тысяч. Пластинчатый аналог стоит на 20-30 процентов дороже, но занимает втрое меньше места.
При заказе указываются следующие параметры: расход и температура масла на входе и выходе, расход и температура охлаждающей среды, допустимые потери давления, присоединительные размеры. Отсутствие хотя бы одного пункта приводит к ошибкам в расчете и несоответствию фактических характеристик требуемым.
