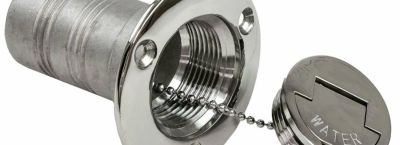

Заливные горловины
Заливная горловина представляет собой узел, через который в гидравлическую систему попадает рабочая жидкость, и от её конструкции напрямую зависит чистота масла, скорость обслуживания и ресурс всего агрегата. На первый взгляд деталь кажется простой воронкой, однако внутри неё скрывается целый набор инженерных решений: сетчатый фильтр, дыхательный клапан, магнитная вставка и уплотнительное кольцо. Каждый элемент выполняет свою функцию, а их совокупность определяет, насколько надёжно будет защищён насос, гидромотор или редуктор от абразивных частиц и влаги.
По способу установки различают врезные, фланцевые и резьбовые модели. Врезной вариант монтируется в стенку бака через отверстие, уплотняется прокладкой и фиксируется гайкой изнутри, что удобно для тонкостенных резервуаров толщиной от 1,5 до 4 мм. Фланцевое исполнение крепится четырьмя или шестью болтами М6–М10 и применяется там, где требуется повышенная герметичность при рабочем давлении до 0,5 бар. Резьбовое соединение с метрической или трубной резьбой G1/2, G3/4, G1 рассчитано на быстрый монтаж без дополнительного крепежа.
Материал корпуса задаёт условия эксплуатации. Литой алюминий АК12ПЧ служит при температуре от минус 40 до плюс 120 градусов Цельсия и подходит для мобильной техники. Полиамид ПА6-210-СО обладает стойкостью к ударным нагрузкам и агрессивным средам, а нержавеющая сталь 12Х18Н10Т незаменима в пищевом и морском оборудовании. Стальной корпус с гальваническим цинкованием толщиной 12–15 мкм выдерживает вибрации с ускорением до 5g.
Стандарты, регламентирующие изготовление, включают DIN 24557 для дыхательных фильтров, ISO 16889 в части фильтрующих элементов и ГОСТ 33164 для арматуры гидросистем. Присоединительные размеры подчиняются DIN 3852 часть 2 для резьбовых пробок и ISO 1179 для штуцеров. Номинальная тонкость фильтрации сетки составляет 25, 40, 63, 100 или 160 микрометров, и выбор конкретного значения зависит от класса чистоты масла по ISO 4406.
Принцип работы строится на трёх процессах: пропуске жидкости при заправке, выравнивании давления внутри бака и удержании загрязнений. Воздух проходит через дыхательный клапан с избыточным давлением открытия 0,02–0,05 бар и вакуумным порогом 0,01–0,03 бар, что предотвращает деформацию стенок резервуара. Магнитная шайба из феррита бария улавливает частицы железа размером от 5 микрометров, а сетка задерживает более крупный мусор.
Пользоваться заливным узлом следует по чёткой последовательности. Перед откручиванием крышки очищают её поверхность ветошью, смоченной уайт-спиритом, чтобы грязь не попала внутрь. Затем извлекают сетчатый стакан, промывают его в керосине и продувают сжатым воздухом давлением не более 2 бар. Масло заливают через воронку с сеткой 100 микрометров, контролируя уровень по щупу или смотровому окну.
Подбор правильной модели начинается с определения расхода заправки. Для бака объёмом 60 литров достаточно горловины с пропускной способностью 20 литров в минуту, что соответствует внутреннему диаметру патрубка 25 мм. Если требуется заправка 200 литров за 5 минут, выбирают изделие с проходным сечением 50 мм и расходом 40 литров в минуту. Температурный диапазон уплотнений из нитрильной резины NBR составляет от минус 30 до плюс 100 градусов, а из фторкаучука FKM — до плюс 200 градусов.
Разновидности отличаются конструктивным исполнением крышки. Байонетный замок обеспечивает фиксацию поворотом на 30 градусов, резьбовой требует 3–4 оборотов, а откидной на петле удобен для частого доступа. Некоторые исполнения оснащаются щупом длиной 150, 200 или 250 мм с рисками MIN и MAX, что избавляет от необходимости использовать отдельный измерительный инструмент.
Области применения охватывают гидроприводы экскаваторов, где давление в баке достигает 0,3 бар, системы смазки прокатных станов с расходом 100 литров в минуту и мобильные краны с вибрацией до 10g. В станочном оборудовании востребованы модели с воздушным фильтром класса G3 и маслостойкой прокладкой. Для морской техники выпускают корпуса с хромоникелевым покрытием, устойчивым к соляному туману в течение 500 часов.
Практический совет: при замене уплотнительного кольца натирайте его силиконовой смазкой, это продлит срок службы и облегчит монтаж. Если в баке образуется конденсат, установите влагопоглотитель с силикагелем, который меняют каждые 2000 моточасов. При заправке вязким маслом с кинематической вязкостью выше 460 сСт при 40 градусах прогрейте его до 50 градусов, иначе сетка забьётся и жидкость пойдёт через край.
Контролируйте момент затяжки крепежа: для резьбы М8 он составляет 12–15 Н·м, для М10 — 20–25 Н·м, для М12 — 35–40 Н·м. Превышение приводит к деформации прокладки, недостаток — к подтеканию. Сетчатый элемент очищают каждые 500 часов работы, а при запылённости выше 10 мг на кубометр — каждые 250 часов. Магнитную вставку протирают ветошью, снимая шлам, и проверяют остаточную индукцию, которая не должна падать ниже 0,15 Тл.
Для точного подбора измерьте диаметр отверстия в баке штангенциркулем с погрешностью 0,1 мм, определите шаг резьбы резьбомером и проверьте максимальную температуру рабочей среды. Если бак находится под избыточным давлением, выберите модель с двумя клапанами: впускным и выпускным. При установке на улице предусмотрите защитный колпачок от дождя и пыли с дренажным отверстием диаметром 2 мм.
Помните, что пропускная способность зависит от вязкости: при 100 сСт она падает на 15 процентов по сравнению с водой. Для расчёта используйте формулу Q = K умножить на d в квадрате, где Q — расход в литрах в минуту, d — внутренний диаметр в миллиметрах, K — коэффициент от 0,8 до 1,2 в зависимости от формы сетки. Проверяйте герметичность после монтажа опрессовкой воздухом 0,6 бар в течение 5 минут, падение не должно превышать 0,05 бар.
Таким образом, грамотный выбор заливной горловины с учётом резьбы, материала, тонкости фильтрации и расхода гарантирует чистоту гидравлики и долгую службу насосного агрегата.
