Насосы 50НР

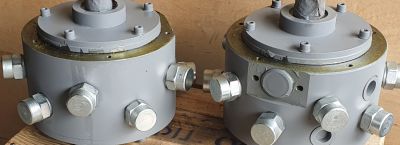

Оборудование с маркировкой 50НР относится к категории центробежных консольных насосов, и обозначение это не случайно. Цифра 50 указывает на диаметр входного патрубка в миллиметрах, что является стандартизированным присоединительным размером для трубопроводной арматуры.

Буквенное сочетание «НР» в классической советской и постсоветской системе номенклатуры расшифровывается как «Насос Рабочий» или, в некоторых каталогах, «Нефтяной Рабочий», что намекает на изначальную сферу применения, хотя сегодня эти агрегаты используются повсеместно. По сути, перед нами горизонтальный одноступенчатый насос консольного типа, где рабочее колесо крепится непосредственно на валу электродвигателя (или через промежуточную муфту), а корпус выполнен с осевым подводом жидкости и спиральным отводом.

Стандарты, регламентирующие производство таких насосов, базируются на ГОСТ 22247-76 и более современных нормативных документах, гармонизированных с международными требованиями ISO. Корпусные детали, как правило, изготавливаются из чугуна марки не ниже СЧ20, а для перекачивания агрессивных сред предусмотрено исполнение из нержавеющей стали 12Х18Н9Т.

Рабочее колесо может быть закрытого или полуоткрытого типа, что зависит от характера перемещаемой жидкости. Параметры стандартного исполнения рассчитаны на давление до 1,6 МПа и температуру рабочей среды до 85 градусов Цельсия, хотя существуют модификации с повышенными термическими характеристиками.

Принцип работы этих аппаратов основан на классической центробежной схеме. Предварительно заполненный жидкостью корпус содержит вращающееся рабочее колесо с лопатками.

За счет вращения создается центробежная сила, которая отбрасывает жидкость от центра к периферии, формируя на выходе зону повышенного давления. В центральной части колеса, напротив, давление падает, что обеспечивает непрерывное поступление новой порции жидкости из всасывающего трубопровода за счет разницы давлений.

Основная энергия, сообщаемая жидкости, преобразуется в напор, который для моделей 50НР может достигать 50-60 метров при подаче до 100 кубометров в час, хотя эти цифры варьируются в зависимости от частоты вращения рабочего колеса и конкретной модели.

Эксплуатация этого оборудования требует понимания нескольких ключевых правил. Перед первым пуском или после длительного простоя необходимо обязательно залить насос перекачиваемой средой через специальное отверстие в верхней части корпуса.

Ни в коем случае нельзя допускать работу «всухую» — это приводит к перегреву и разрушению торцевых уплотнений или сальниковой набивки. Сальниковая набивка, к слову, должна быть умеренно затянута: допускается легкое просачивание жидкости, которое смазывает и охлаждает трущуюся пару.

Современные модификации часто оснащаются торцевыми уплотнениями, которые более надежны и не требуют такого внимательного контроля, но взамен предъявляют повышенные требования к чистоте перекачиваемой среды.

Для корректного подбора конкретной модели необходимо точно знать параметры системы, в которую агрегат будет установлен. В первую очередь учитывается требуемая подача (производительность) в кубических метрах в час и необходимый напор в метрах водяного столба, который должен преодолеть аппарат, чтобы доставить жидкость до верхней точки или конечного потребителя.

Следует помнить, что паспортные характеристики всегда указываются для воды, а при работе с более вязкими средами, скажем, с нефтепродуктами, происходит снижение напора и КПД, что требует пересчета по специальным формулам. В паспорте любого насоса вы найдете график зависимости напора от производительности — именно по нему и следует выбирать оптимальный режим работы, чтобы мотор не перегружался и оборудование не работало в зоне кавитации.

Разновидности насосов типа 50НР отличаются друг от друга способом соединения с двигателем и конструкцией опорной стойки. Классический вариант — это моноблочный агрегат, где рабочее колесо насажено прямо на удлиненный вал электродвигателя, а корпус крепится к фланцу двигателя.

Такая компоновка компактна и удобна для установки в ограниченном пространстве. Другая разновидность — агрегаты с выносными подшипниковыми опорами, соединенные с мотором через упругую муфту.

Последний вариант предпочтительнее в тяжелых условиях эксплуатации, так как позволяет легче производить ремонт и замену изношенных частей, не демонтируя двигатель, а также дает возможность использовать электродвигатели различных типов и мощностей.

Внутри этих групп деление происходит по материалу проточной части и типу уплотнения вала. Для чистой воды и нейтральных жидкостей обычно применяется стандартное чугунное исполнение с сальниковой набивкой.

Для химически активных сред или пищевых продуктов требуется стальное или нержавеющее исполнение, а уплотнение вала должно быть торцевым двойным с подачей запирающей жидкости. В случае с горячим водоснабжением обращают внимание на наличие системы охлаждения сальника или торцевого уплотнения, которая обычно реализуется через водяную рубашку или подключение внешнего охлаждения.

Области применения этого типа оборудования чрезвычайно широки. Прежде всего, это системы водоснабжения и отопления жилых домов, административных зданий и промышленных цехов.

Здесь они выступают в роли повысительных насосов или циркуляционных агрегатов в закрытых контурах. Благодаря своей надежности и неприхотливости, они нашли применение в сельском хозяйстве для орошения полей и подачи воды на животноводческие фермы.

Специальное исполнение из коррозионностойких материалов позволяет использовать их в химической и нефтехимической промышленности для перекачивания масел, сжиженных газов и других технологических сред, не содержащих твердых абразивных включений.

Особого внимания заслуживает применение насосов данной размерности в системах пожаротушения. Они способны обеспечить необходимый напор в рукавах и лафетных стволах.

Монтаж в таких системах всегда выполняется с дублированием и автоматическим включением резерва. Параметры подачи и напора для пожарных нужд строго регламентируются нормами, и насосы 50НР с их характеристиками часто идеально вписываются в эти требования, обеспечивая подачу воды до 40-50 метров кубических в час при напорах до 50 метров, чего достаточно для большинства объектов средней этажности.

При монтаже оборудования нужно всегда учитывать условия всасывания. Если уровень жидкости ниже оси агрегата, необходимо говорить о геометрической высоте всасывания, которая для центробежных машин обычно ограничена 5-6 метрами.

Превышение этого значения приведет к срыву потока и кавитации, что быстро выведет рабочее колесо из строя. В таких случаях требуется либо заглублять насос, либо устанавливать подпор со стороны входа, либо переходить на использование самовсасывающих моделей другой конструкции.

На входном патрубке обязательно устанавливается задвижка, позволяющая перекрывать трубопровод при обслуживании, но работать с прикрытой задвижкой на всасывании категорически запрещено.

Практические рекомендации по выбору часто касаются соответствия мощности двигателя реальной нагрузке. Иногда потребители стараются взять мотор «побольше и помощнее», но для насоса это не всегда полезно.

Установка избыточно мощного электродвигателя не приводит к повышению производительности, если сам гидравлический узел на это не рассчитан, а лишь увеличивает пусковые токи и снижает общую энергоэффективность установки. Кроме того, слабое место многих консольных насосов — это обратный клапан на всасывающей линии, если он предусмотрен.

Его засорение или заклинивание может сделать невозможным запуск системы без повторной заливки, поэтому в ответственных системах стоит предусмотреть возможность заливки от внешнего источника или установку вакуумной установки.

Не стоит забывать и о необходимости фильтрации грубых примесей. Наличие твердых частиц размером более 0,2-0,3 мм в воде или другой жидкости может стать причиной заклинивания рабочего колеса или ускоренного износа уплотняющих поверхностей.

Для этого на входе перед насосом всегда монтируется сетчатый фильтр, сечение которого должно быть сопоставимо с диаметром трубопровода, чтобы избежать дополнительного гидравлического сопротивления. Чистка этого фильтра должна производиться регулярно, периодичность определяется загрязненностью среды.

В этом случае агрегат прослужит долгие годы без серьезных ремонтов, сохраняя свои паспортные характеристики.
