Плунжерные гидронасосы-лубрикаторы
В инженерной практике оборудование для точного дозирования жидких и вязких сред занимает особое место. Плунжерные гидронасосы, совмещённые с функцией лубрикатора, представляют собой класс устройств, предназначенных для подачи смазочных материалов, химических реагентов и других технологических жидкостей под высоким давлением.

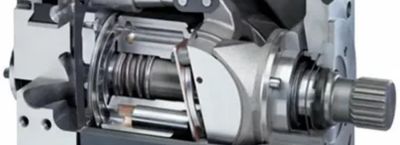

Их конструкция основана на возвратно-поступательном движении плунжера, который вытесняет рабочую среду из цилиндра через напорную магистраль. В отличие от шестерёнчатых или винтовых агрегатов, плунжерная схема позволяет развивать давление до нескольких тысяч бар и обеспечивает высокую точность дозирования даже при малых расходах.
Принцип работы подобных механизмов достаточно прост. Вращательное движение электродвигателя или пневмопривода преобразуется кривошипно-шатунным механизмом в поступательное перемещение плунжера.
При ходе назад полость цилиндра заполняется жидкостью через всасывающий клапан, а при движении вперёд объём сжимается, открывается нагнетательный клапан, и среда поступает в систему. Лубрикаторы, как правило, оснащаются дополнительным резервуаром для смазки и системой регулировки объёма подачи, что позволяет использовать их для непрерывной подачи консистентных смазок в подшипниковые узлы или для впрыска присадок в трубопроводы.
Классифицировать плунжерные гидронасосы можно по нескольким признакам. По типу привода различают механические (с электродвигателем), пневматические и ручные модели.
В промышленности чаще всего встречаются электромеханические версии с мощностью от 0,18 до 75 кВт. По числу плунжеров бывают одно- и многоплунжерные исполнения: последние обеспечивают более равномерную подачу и меньшую пульсацию потока.
Важным классификационным параметром является рабочее давление – существуют низконапорные агрегаты (до 10 бар), среднего давления (до 100 бар), высокого (до 1000 бар) и сверхвысокого (свыше 2000 бар). Также оборудование разделяют по типу перекачиваемой среды: для масел, для агрессивных жидкостей, для пищевых продуктов.
Стандартизация плунжерных дозировочных насосов осуществляется рядом международных и региональных нормативов. В нефтегазовой отрасли основным документом выступает API 675, который регламентирует требования к объёмным насосам с возвратно-поступательным движением для точного дозирования.
Европейские производители часто ориентируются на ISO 13710, а в пищевой промышленности применяется DIN 14420, устанавливающий гигиенические требования к насосному оборудованию. При выборе модели необходимо убедиться, что конструкция соответствует этим стандартам, особенно если устройство будет эксплуатироваться во взрывоопасных зонах – тогда требуется сертификация ATEX или IECEx.
Как правильно пользоваться таким оборудованием? Прежде всего, следует обеспечить правильный монтаж: насос должен быть установлен на ровном основании, всасывающая линия – максимально короткой и герметичной, чтобы избежать подсоса воздуха.
Перед первым пуском необходимо заполнить гидравлическую часть перекачиваемой жидкостью и удалить воздух из цилиндра, для чего в конструкции предусмотрены специальные винты-клапаны. В процессе эксплуатации критически важно контролировать состояние уплотнений плунжера: сальниковые набивки или торцевые уплотнения со временем изнашиваются, и их своевременная замена предотвращает утечки и падение производительности.
Регулярно проверяйте также клапанную группу – наличие грязи или механических частиц может вызвать заклинивание.
Подбор правильной модели требует анализа нескольких параметров технологического процесса. Первый шаг – определение требуемой подачи и давления.
Производительность обычно указывается в литрах в час (л/ч) или миллилитрах в минуту (мл/мин), причём для плунжерных машин она прямо пропорциональна частоте ходов и диаметру плунжера. Давление должно быть выбрано с запасом 20–30% от максимального рабочего, поскольку на практике часто возникают кратковременные пики.
Далее учитывают физико-химические свойства среды: вязкость, температуру, наличие абразивных частиц. Для вязких продуктов (свыше 1000 сСт) потребуется увеличенный диаметр проходных сечений и специальные клапаны.
При перекачке сред с твёрдыми включениями рекомендуется применять модели с твёрдосплавными плунжерами и керамическими уплотнениями.
Разновидности плунжерных гидронасосов-лубрикаторов отличаются конструкцией дозирующей части. В простейших версиях регулировка подачи осуществляется изменением длины хода плунжера с помощью механического упора или эксцентрика.
Более совершенные модели оснащаются сервоприводами и микропроцессорными контроллерами, позволяющими точно настраивать производительность в реальном времени. Пневматические варианты удобны там, где отсутствует электропитание или требуется искробезопасность: они работают от сжатого воздуха давлением 2–8 бар и часто применяются в горнодобывающей отрасли.
Ручные лубрикаторы предназначены для периодической подачи смазки и используются при обслуживании техники в полевых условиях.
Выбор материала проточной части зависит от агрессивности среды. Для масел и нейтральных жидкостей достаточно конструкционной стали или чугуна.
В химических производствах применяют нержавеющую сталь 12Х18Н10Т или более стойкую AISI 316L. При работе с кислотами и щелочами плунжеры изготавливают из керамики или покрывают карбидом вольфрама.
Уплотнительные элементы могут быть выполнены из фторопласта, полиуретана или резины на основе нитрила – выбор определяется температурой и совместимостью со средой.
Области применения плунжерных гидронасосов-лубрикаторов охватывают множество отраслей. В нефтегазовом секторе они используются для ввода ингибиторов коррозии и гидратообразования в скважины и трубопроводы.
На химических предприятиях дозируют реагенты в реакторы и смесители. В пищевой индустрии такие насосы подают ароматизаторы, красители и консерванты, при этом все детали, контактирующие с продуктом, выполняются из материалов, разрешённых для контакта с пищей.
Энергетика применяет их для впрыска присадок в топливо и смазки подшипников турбин. В металлургии лубрикаторы обеспечивают подачу технологических смазок на прокатные станы.
При эксплуатации оборудования важно помнить о правильной обвязке. На всасывающей линии обязательно устанавливают фильтр грубой очистки с ячейкой не более 0,2 мм, чтобы исключить попадание крупных частиц в клапаны.
На нагнетании необходим предохранительный клапан, настроенный на давление срабатывания на 10–15% выше рабочего, иначе при случайной закупорке магистрали может разрушиться корпус. Современные насосные станции часто комплектуются частотными преобразователями, позволяющими плавно регулировать подачу без изменения геометрии плунжера, что удобно для автоматизированных систем.
Конструктивные различия между лубрикаторами и обычными дозировочными насосами заключаются в наличии резервуара для смазки и системы её подачи. У лубрикаторов часто имеется встроенный механизм подкачки, который при падении уровня в баке автоматически запускает насос.
Также они могут оснащаться манометрами для контроля давления в точке смазки и датчиками потока. В многолинейных версиях один привод обслуживает несколько плунжерных пар, каждая из которых подаёт смазку к отдельному узлу трения – это распространено в системах централизованной смазки крупных станков и прессов.
Точность дозирования у плунжерных машин достигает ±0,5% при правильной настройке и отсутствии утечек. Достигается это благодаря минимальным зазорам между плунжером и цилиндром (обычно 10–30 мкм) и качественной обработке поверхностей.
Для сред с низкой вязкостью применяют лабиринтные уплотнения или пары с компенсацией износа. В некоторых моделях используется принцип гидравлического уравновешивания, позволяющий уменьшить нагрузку на привод и повысить ресурс.
При выборе между пневматическим и электрическим вариантом учитывают условия эксплуатации. Пневматические устройства проще в обслуживании и не создают электромагнитных помех, но их работа сопровождается шумом выхлопа и требует подготовки воздуха (осушка, фильтрация, маслораспыление).
Электрические тише и легче интегрируются в автоматизированные системы, однако чувствительны к скачкам напряжения и требуют взрывозащищённого исполнения в опасных зонах.
Материалы корпусов и плунжеров подбираются с учётом абразивности среды. При перекачке буровых растворов или цементных смесей используются плунжеры с наплавкой стеллитом или керамические гильзы.
Для химически активных жидкостей, вплоть до концентрированной серной кислоты, необходимы насосы из фторопласта с керамическим плунжером. Производители предлагают специальные исполнения с рубашками обогрева или охлаждения для поддержания температуры продукта в заданных пределах.
На практике часто возникают вопросы о ресурсе уплотнений. Сальниковые набивки из фторопласта и углеродных нитей служат до 4000 часов при работе на чистых маслах, но при наличии абразива этот срок сокращается до 500 часов.
Торцевые уплотнения с карбидокремниевыми парами выдерживают до 8000 часов, но они дороже и требовательнее к качеству монтажа. Современные материалы, такие как полиэфирэфиркетон, позволяют создавать уплотнения, работающие до 250°C и при давлениях до 400 бар.
В системах централизованной смазки лубрикаторы применяются для подачи пластичных смазок с консистенцией NLGI 000–2. Для густых составов требуются пневматические насосы с увеличенным усилием подачи или механические с редуктором.
Особое внимание уделяется разогреву смазки в холодное время года – для этого в бак встраивают нагревательные элементы и термостаты.
Подводя итог практическим аспектам, можно сказать, что плунжерные гидронасосы-лубрикаторы – это надёжное и точное оборудование, способное работать в самых тяжёлых условиях. Их выбор должен базироваться на всестороннем анализе параметров среды, требуемых давлений и подачи, а также на соответствии отраслевым стандартам.
Соблюдение правил монтажа и обслуживания гарантирует долгий срок службы и бесперебойную подачу смазочных или технологических жидкостей к механизмам.
