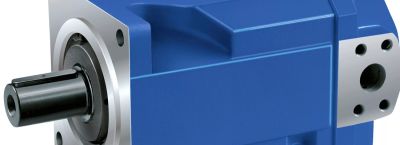

Насосы аксиально-поршневые
В основе работы аксиально-поршневой гидромашины лежит возвратно-поступательное перемещение группы поршней, расположенных параллельно оси вращения приводного вала или под небольшим углом к ней. Блок цилиндров вращается, заставляя поршни совершать ходы, всасывая рабочую жидкость из магистрали и нагнетая её в напорную линию.
Такая конструкция позволяет достичь высокого коэффициента полезного действия и выдерживать значительные рабочие давления, доходящие до 35-40 МПа в промышленных исполнениях и выше в специальной технике. Ключевым геометрическим параметром здесь является рабочий объём, который определяет количество жидкости, подаваемой за один оборот вала, и измеряется в кубических сантиметрах.
Конструктивно эти устройства разделяются на две большие группы: с наклонным блоком и с наклонным диском. В варианте с наклонным блоком ось вращения вала и ось блока цилиндров пересекаются под углом, что заставляет поршни двигаться.
Угол наклона в таких агрегатах может быть фиксированным или регулируемым, обычно до 25-30 градусов. Второй тип, с наклонным диском, использует неподвижную или меняющую свой наклон шайбу, по которой скользят башмаки поршней, преобразуя вращение вала в их линейное перемещение.
Регулируемые версии позволяют плавно менять подачу жидкости, что широко востребовано в гидроприводах, где требуется изменение скорости движения исполнительного механизма без применения дросселирования.
Выбор конкретного типа определяется задачами. Для строительной и дорожной техники, экскаваторов или бульдозеров чаще применяются регулируемые модели, позволяющие оптимизировать расход топлива и управлять гидромоторами.
В станкостроении, где требуются точные перемещения рабочих органов, востребованы компактные нерегулируемые версии с высокой стабильностью подачи. Для мобильных гидросистем сельскохозяйственных машин характерно использование конструкций с наклонным диском, которые проще в обслуживании и лучше переносят пиковые нагрузки.
В тяжелых промышленных прессах, где важна мощность и долговечность, предпочтение часто отдается агрегатам с наклонным блоком из-за их способности работать на высоких давлениях продолжительное время.
Нормативная база для этих изделий строится на международных и национальных стандартах. Основные параметры присоединения, такие как посадочные фланцы и концы валов, регламентируются стандартами ISO, DIN или их российскими аналогами, в частности ГОСТ 13824-80 устанавливает ряды номинальных давлений, а ГОСТ 17411-72 определяет основные параметры для объемных гидроприводов.
Направление вращения вала и маркировка выводов строго унифицированы, чтобы исключить ошибки при монтаже. При подборе аналога зарубежного производства необходимо сверять не только рабочий объем, но и диаметр вала, исполнение фланца и расположение дренажных линий.
Практика эксплуатации таких устройств требует внимательного отношения к чистоте рабочей среды. Зазоры между поршнем и цилиндром составляют единицы микрон, поэтому любое абразивное загрязнение быстро выводит зеркало цилиндров из строя.
Тонкость фильтрации должна соответствовать классу чистоты, рекомендованному производителем, обычно не грубее 10...25 мкм.
Особое значение имеет состояние дренажной линии, через которую отводятся утечки из корпуса. Её засорение или излишнее сопротивление приводит к росту давления внутри корпуса и разрушению уплотнений вала.
Запрещается запускать агрегат без предварительного заполнения корпуса жидкостью, так как сухое трение в начальный момент приводит к мгновенному задиру трущихся пар.
Подбор подходящей модели начинается с определения типа гидропривода: открытая или замкнутая схема циркуляции. Для открытых схем, где жидкость забирается из бака и сливается обратно, подходят большинство стандартных моделей с дренажом в бак.
В замкнутых гидропередачах, часто используемых в трансмиссиях машин, применяются специальные версии со встроенным подпиточным насосом, компенсирующим утечки. Далее вычисляется требуемая подача, исходя из скорости перемещения гидроцилиндра или частоты вращения гидромотора.
Формула Q = Vn * n * ηv, где Vn — рабочий объем, n — частота вращения, а ηv — объемный КПД, позволяет определить необходимую производительность в литрах в минуту. Частота вращения не должна превышать максимально допустимую паспортную величину, иначе возникает опасность кавитации и разрушения.
В технической документации указывается номинальное и пиковое давление. Пиковые нагрузки кратковременны, и длительная работа на них не допускается.
При подборе следует учитывать реальный график нагрузки: если машина часто работает на пределе возможностей, целесообразно выбрать модель с запасом по давлению на 15-20%. Также важно проанализировать вязкость используемого масла.
При низких температурах вязкость возрастает, что затрудняет всасывание и может вызвать кавитацию, поэтому для зимней эксплуатации нужны агрегаты с улучшенной всасывающей способностью или предпусковым подогревом масла. Материалы уплотнений должны быть совместимы с типом рабочей жидкости — минеральной или синтетической.
Сравнение разновидностей показывает, что регулируемые модели сложнее по конструкции и стоят дороже, но позволяют экономить энергию. В них используется механизм управления наклонной шайбой или блоком, который может быть гидравлическим, электрическим (пропорциональный клапан) или механическим.
Нерегулируемые проще и надежнее, поэтому их выбирают для систем с постоянной производительностью, к примеру, для питания конвейеров или несложных прессов. Различаются модели и по способу передачи вращения — шлицевое или шпоночное соединение вала, что влияет на допустимый крутящий момент.
В тяжелых условиях предпочтительнее шлицевое соединение, обеспечивающее лучшую центровку и меньший износ.
Области применения охватывают практически все сферы, где требуется мощный и управляемый гидропривод. В аэрокосмической отрасли они используются в приводах шасси и рулевых поверхностей.
В мобильной технике без них не обходятся гидросистемы управления экскаваторов, погрузчиков, буровых установок. Стационарное промышленное оборудование — металлургические станы, мощные прессы, литьевые машины — также оснащается такими насосными станциями.
В судостроении они обеспечивают работу рулевых машин и палубных механизмов. Особую нишу занимают гидроусилители руля в автомобильной технике, где используются компактные аксиально-поршневые агрегаты с небольшим рабочим объемом.
Особого внимания заслуживает выбор рабочей жидкости. Минеральные масла вязкостью от 10 до 100 сантистоксов в рабочем диапазоне температур подходят для большинства стандартных применений.
В условиях повышенной пожарной опасности, например, в металлургии, требуются огнестойкие жидкости на водно-гликолевой основе или синтетические эфиры фосфорной кислоты. Эти типы жидкостей имеют более высокую плотность и обладают смазывающими свойствами, отличными от минеральных масел, поэтому применение тех же самых материалов уплотнений и подшипников недопустимо.
Для работы на таких средах выпускаются специальные модификации с особыми антифрикционными покрытиями и эластомерами.
При установке необходимо обеспечить соосность вала насоса и приводного двигателя. Несоосность вызывает вибрацию, разрушающую подшипники и уплотнения.
Использование упругих муфт компенсирует лишь незначительные погрешности монтажа, поэтому центровка должна выполняться с точностью до сотых долей миллиметра. Подводящие трубопроводы не должны передавать на корпус механических усилий от веса труб или их температурного расширения.
Рекомендуется использовать гибкие вставки или компенсаторы, особенно на всасывающей линии, где разрежение может привести к подсосу воздуха через неплотные соединения. Подсос воздуха проявляется в шуме, падении производительности и пенообразовании в баке.
В процессе эксплуатации важно следить за состоянием торцевого распределителя, по которому скользит блок цилиндров. Эта пара трения работает под высоким давлением и смазывается тонкой пленкой масла.
Гидравлический удар или работа на загрязненной жидкости приводят к сколам и задирам на зеркале распределителя. При появлении стружки в дренаже или падении объемного КПД агрегат требует немедленного ремонта.
Ресурс до первого капитального ремонта у качественных моделей может достигать 10-15 тысяч часов, но это справедливо только при условии работы на чистом масле и соблюдении температурного режима. Перегрев свыше 80 градусов Цельсия для многих конструкций критичен, так как пленка масла становится слишком тонкой и наступает граничное трение, ускоряющее износ в разы.
Современное исполнение часто предполагает наличие встроенных клапанных устройств — предохранительных, обратных или гидрозамков. Это упрощает компоновку гидравлической системы, уменьшая количество внешних трубопроводов и точек потенциальных утечек.
Однако при выходе из строя встроенного клапана ремонт усложняется, так как требуется разборка всей машины. Для ответственных применений предпочтительнее внешняя арматура, позволяющая проводить диагностику и замену без демонтажа насосной установки.
В любом случае, документация должна содержать полную гидравлическую схему с указанием всех внутренних каналов и перепускных клапанов, чтобы сервисный инженер понимал логику работы агрегата.
Параметры мощности, потребляемой от двигателя, рассчитываются по формуле P = (Q * p) / (60 * η), где Q — подача в литрах в минуту, p — давление в мегапаскалях, а η — полный КПД. Запас мощности двигателя обычно принимается не менее 10-15%, чтобы компенсировать возможные перегрузки и пусковые токи.
Для регулируемых машин потребляемая мощность изменяется в зависимости от подачи, что дает существенную экономию энергии по сравнению с дроссельным регулированием, где избыток давления просто стравливается в бак. Этим объясняется их широкое применение в системах с длительным циклом работы на частичных нагрузках, к примеру, в гидроприводах подачи металлорежущих станков.
