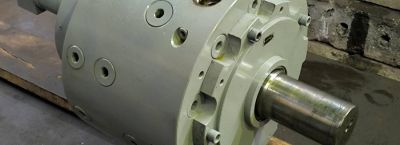

Радиально-поршневой насос
В основе работы этого типа объемных гидромашин лежит возвратно-поступательное движение поршней или плунжеров, которые расположены перпендикулярно оси вращения ротора или перпендикулярно приводному валу. Само название «радиальный» как раз и указывает на такое лучеобразное расположение рабочих камер относительно центрального элемента.
Конструктивно это решение позволяет достичь очень высоких давлений, значительно превышающих возможности шестеренных или пластинчатых аналогов.
Принцип действия таких устройств довольно элегантен. Ротор с плунжерами вращается внутри статора, который может быть установлен с эксцентриситетом, либо плунжеры упираются в эксцентриковый вал.
В так называемых насосах однократного действия за один оборот вала каждый плунжер совершает один цикл всасывания и нагнетания. Когда поршень движется от центра, объем камеры увеличивается, создавая разрежение, и рабочая жидкость поступает через распределительное устройство.
При движении к центру происходит сжатие и выталкивание жидкости в напорную магистраль.
Классификация таких агрегатов чаще всего строится по расположению плунжерного блока. Существуют модели, где блок цилиндров вращается, а поршни опираются на неподвижный эксцентрик.
В других конфигурациях, наоборот, вал с эксцентриситетом вращается внутри неподвижного блока. Встречаются исполнения с шатунным механизмом, где усилие от эксцентрика передается через шатуны.
В машиностроении часто применяют аксиально-поршневые конструкции, но радиальная схема выигрывает в способности создавать рабочее давление до 100 МПа и выше, оставаясь при этом достаточно надежной.
Значительная часть современных промышленных гидросистем строится на регулируемых версиях. Изменяя величину эксцентриситета, можно плавно менять рабочий объем насоса.
Это свойство крайне востребовано в гидроприводах, где требуется бесступенчатое регулирование скорости исполнительных механизмов без применения дросселей и связанных с ними потерь энергии. Нерегулируемые же модели обычно проще по конструкции и применяются там, где требуется постоянная подача масла под высоким давлением.
Нормативная база для этих изделий в России опирается на ГОСТ 13824-80, который определяет основные параметры объемных гидромашин. При проектировании и эксплуатации также учитываются требования ISO 4413, регламентирующие общие правила безопасности для гидравлических систем.
Многие производители ориентируются на стандарты DIN, особенно в части присоединительных размеров и классов чистоты рабочих жидкостей. Например, распространены фланцевые исполнения монтажа по DIN ISO 3019-2.
Выбирая конкретную модель, нужно обращать внимание на материал пары трения «плунжер-цилиндр». В дорогих высоконагруженных насосах используются стали с цементацией и последующей закалкой, обеспечивающие твердый поверхностный слой и вязкую сердцевину.
Бронзовые распределительные диски или втулки работают в паре со стальными закаленными деталями. Подбор материалов напрямую влияет на ресурс, особенно в условиях работы на минеральных маслах с низкой смазывающей способностью или на водных эмульсиях.
При эксплуатации радиально-поршневого насоса критически важным фактором является чистота рабочей жидкости. Зазоры в прецизионных парах здесь составляют единицы микрон, и любое загрязнение может привести к задирам и быстрому выходу из строя.
Требования к фильтрации обычно жестче, чем для шестеренных насосов, и часто предписывают класс чистоты не хуже 12/10 по ISO 4406. Масло должно иметь соответствующую вязкость, которая для большинства моделей лежит в диапазоне от 10 до 300 сСт, в зависимости от температуры окружающей среды и нагрузки.
Чтобы правильно подобрать оборудование под конкретную задачу, нужно определить не только номинальное давление, но и тип рабочей жидкости. Для огнестойких жидкостей, таких как вода-гликоль или водные эмульсии, требуются специальные конструкционные материалы и уплотнения.
Обычные насосы с резиной на основе нитрила (NBR) могут быстро разрушиться в такой среде. Для таких случаев производители предлагают специальные версии с улучшенной коррозионной стойкостью и иными типами манжет.
Следующим шагом подбора становится расчет требуемого рабочего объема и подачи. Подача насоса прямо пропорциональна частоте вращения вала и рабочему объему.
Формула Q = V0 * n * ηv, где V0 — рабочий объем, n — частота вращения, а ηv — объемный КПД, позволяет оценить производительность. Объемный КПД у таких насосов очень высок и может достигать 0,95-0,98, что говорит о минимальных утечках.
Однако при выборе нужно учитывать, что с увеличением давления утечки слегка возрастают.
В эксплуатации важно понимать, что радиально-поршневые насосы чувствительны к гидроударам и резким изменениям нагрузки. Для смягчения переходных процессов в напорной линии часто устанавливают предохранительные клапаны и гидроаккумуляторы.
Запуск насоса должен производиться при минимальной нагрузке, для чего в схеме предусматривают линию разгрузки. Перед первым пуском необходимо обязательно заполнить корпус насоса рабочей жидкостью, чтобы исключить сухое трение.
Различия между разновидностями также кроются в способе распределения жидкости. В одних конструкциях применяется золотниковое распределение, в других — клапанное.
Золотниковые схемы обеспечивают лучшее наполнение цилиндров на высоких оборотах, но более требовательны к чистоте масла. Клапанные системы менее чувствительны к загрязнениям и могут работать на загрязненных средах, однако они ограничивают максимальную частоту вращения из-за инерции клапанов.
Область применения этих гидромашин чрезвычайно широка. Они незаменимы в гидропрессах для металлообработки, где требуются усилия в сотни тонн.
В кузнечно-прессовом оборудовании именно такие насосы обеспечивают медленное движение траверсы с колоссальным давлением. Также их часто можно встретить в системах привода экскаваторов и тяжелой строительной техники, где важна надежность при пиковых нагрузках.
В стационарных промышленных установках, таких как стенды для испытаний трубопроводной арматуры или гидравлические домкраты, радиально-поршневые агрегаты также занимают доминирующее положение. Способность длительное время держать давление без перегрева (благодаря минимальным утечкам и высокому КПД) делает их лучшим выбором для таких задач.
В морской технике и на судах применяются модификации, работающие на водных эмульсиях, что повышает пожаробезопасность.
При монтаже агрегата нужно строго следить за соосностью вала насоса и приводного двигателя. Даже небольшое отклонение может вызвать вибрацию и разрушение подшипникового узла.
Лучше использовать эластичные муфты, допускающие незначительную расцентровку, но при этом рекомендуется контролировать ее индикатором часового типа. Крепление насоса должно производиться на жесткой раме, исключающей деформации корпуса.
Многие современные радиально-поршневые насосы выполняются по модульному принципу. Это означает, что к базовому насосу можно подключить различные клапанные блоки управления, регуляторы мощности, давления или расхода прямо на месте установки.
Это упрощает монтаж гидравлической системы и уменьшает количество трубопроводов. Например, регулятор мощности позволяет автоматически снижать рабочий объем при росте давления, поддерживая постоянную потребляемую мощность от электродвигателя.
В вопросах ремонта такие насосы достаточно технологичны. Износ обычно происходит в зонах трения, и замена плунжерных пар или распределительного узла часто восстанавливает работоспособность.
Однако производители рекомендуют проводить ремонт с использованием оригинальных запчастей, так как отклонения в твердости материалов или геометрии канавок могут резко снизить КПД и привести к быстрому повторному выходу из строя.
Для систем с длительными режимами ожидания и редкими включениями, например, в аварийных гидроприводах, следует выбирать насосы с улучшенной антифрикционной обработкой. Постоянное нахождение в покое может привести к схватыванию металла в точках контакта.
В таких случаях полезно периодически прокручивать вал насоса вхолостую для создания масляной пленки на рабочих поверхностях.
Ориентируясь на шумовые характеристики, радиально-поршневые насосы обычно тише аксиально-поршневых, но громче шестеренных. Уровень шума зависит от частоты вращения и рабочего давления.
При проектировании гидростанций вблизи рабочих мест стоит предусматривать звукоизолирующие кожухи или выносное расположение насосной установки.
При выборе модели под конкретное применение нельзя пренебрегать анализом циклограммы работы оборудования. Если в цикле преобладают режимы высокого давления, насос должен выбираться с запасом по номинальному давлению не менее 20-30%.
Это обеспечит длительную работу без усталостных разрушений деталей блока цилиндров. Для редких пиковых нагрузок допускается кратковременное превышение номинального давления, но это должно быть строго регламентировано.
