Насосы густой смазки
Оборудование для подачи пластичных смазочных материалов встречается на любом предприятии, где есть движущиеся механизмы с подшипниками качения или скольжения, направляющими скольжения, шарнирами и открытыми зубчатыми передачами. Консистентная смазка, в отличие от жидкого масла, не течёт, а значит, требует принудительного нагнетания.
Для этой цели разработаны специальные агрегаты, способные создавать давление в сотни атмосфер и продавливать вязкую среду по маслопроводам к точкам трения. Понимание их устройства и правил подбора избавляет от простоев дорогостоящего оборудования.
В основе функционирования любого такого механизма лежит принцип вытеснения. Рабочая камера попеременно сообщается с входной магистралью (засасывание) и нагнетательной линией (подача к потребителю).
Из-за высокой вязкости среды (класс консистенции от NLGI 00 до NLGI 3) всасывание происходит не так легко, как у воды, поэтому в конструкции часто присутствуют механические побудители или пневмопоршни, которые помогают материалу поступать в полость плунжера или шестерни. Так, в пневматических станциях сжатый воздух давит непосредственно на поверхность смазки в барабане, выдавливая её в насосный элемент.
Классифицируются эти устройства по нескольким признакам. По типу привода их делят на ручные (механические), пневматические, электрические и гидравлические.
Ручные модели, вроде рычажно-плунжерных шприцев, развивают давление до 400 бар, но требуют физических усилий оператора. Пневматические агрегаты с поршневым или мембранным механизмом популярны на СТО и в цехах, где есть сеть сжатого воздуха; их производительность может достигать 800 грамм в минуту при рабочем давлении до 500 бар.
Электрические варианты удобны для автоматических систем централизованной подачи, они работают от сети 220 В или 24 В постоянного тока и управляются контроллерами, выдавая дозы через строго заданные промежутки времени.
Стандартизация данной продукции опирается на международные и региональные нормы. В Европе распространены требования DIN 1283 и ISO 6743-9, которые классифицируют сами смазки и параметры совместимости с уплотнениями.
В Российской Федерации действуют ГОСТ 4.122-87 и ряд отраслевых нормативов, регламентирующих присоединительные размеры, например, резьбу под нагнетательные маслёнки. На практике наиболее важным параметром для инженера является класс NLGI (Национальный институт пластичных смазок США), который указывает на пенетрацию (густоту) материала.
Насос должен быть рассчитан на работу с определённым диапазоном классов: для NLGI 2 (самая ходовая консистенция) подходят почти все промышленные станции, а вот для NLGI 000 (полужидкие составы) лучше использовать низконапорные модели с увеличенным сечением каналов.
Разновидности оборудования различаются конструкцией рабочего органа. Наибольшее распространение получили плунжерные (поршневые) схемы.
Они просты, надёжны и обеспечивают высокое давление. В них один или несколько плунжеров совершают возвратно-поступательные движения, перепуская материал через клапанную систему.
Шестерёнчатые модификации чаще встречаются в системах перекачки больших объёмов мягких смазок (NLGI 00, 0) из бочек в раздаточные ёмкости, поскольку они создают непрерывный поток, но не способны генерировать запредельное давление. Реже применяются винтовые конфигурации, обеспечивающие равномерную подачу без пульсаций, что критично для прецизионных дозирующих станций.
Пользоваться подобным агрегатом правильно — значит обеспечить его долгую и бесперебойную службу. Перед первым пуском обязательно заполнить полость насосного элемента смазкой, так как сухое трение металлических пар (плунжер-цилиндр) приводит к быстрому износу и задирам.

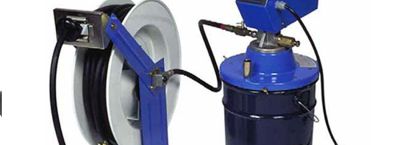

При работе с бочковыми станциями следите, чтобы тарель (следящая плита) плотно прилегала к зеркалу смазки, иначе воздух проникнет в линию и произойдёт срыв подачи. Для ручных инструментов важно избегать рывков при нагнетании: плавное усилие на рычаге создаёт равномерное давление и позволяет полностью заполнить подшипник, не оставляя воздушных полостей.
При выборе подходящей модели для конкретных задач нужно учитывать несколько параметров. Первый — вязкость и класс консистенции перекачиваемого материала.
Чем гуще смазка, тем больший крутящий момент требуется от привода и тем медленнее должна работать передача. Производители обычно указывают в техническом паспорте допустимый класс NLGI.
Второй критерий — рабочее давление, необходимое для преодоления сопротивления в маслопроводах. Если трасса длинная, имеет много изгибов или идёт к высокорасположенным точкам, нужен аппарат с запасом по давлению, часто до 300–400 бар. Третий момент — объём бака или тип подачи (непрерывная, циклическая). Для периодического обслуживания станка хватит переносного ведра или тележки на 12–30 литров, а для непрерывного процесса в автоматической линии используют стационарные установки с возможностью долива на ходу.
Примечательная особенность этих устройств — способность работать в широком температурном диапазоне. В холодных цехах, где температура опускается ниже -20°C, смазка густеет настолько, что может не пройти через клапаны.
Для таких условий выпускают модели с увеличенным диаметром всасывающих каналов и мощным приводом. Летом же, наоборот, важно, чтобы смазка не разжижалась до состояния текучести, иначе насос не сможет создать необходимое давление из-за внутренних перетечек.
Поэтому правильный подбор смазочного материала с подходящей вязкостью так же критичен, как и выбор самого агрегата.
Нормативная база также определяет требования к фильтрации. На входе в насосный элемент или непосредственно во всасывающей решётке устанавливается фильтр с ячейкой от 0,3 до 0,8 мм.
Это защищает прецизионные пары от попадания механических частиц, которые неизбежно присутствуют в бочковой смазке (продукты окисления, случайный мусор). Пренебрежение очисткой ведёт к заклиниванию плунжера или засорению дозирующих клапанов.
Многие современные электрические варианты снабжаются датчиками засорения фильтра, сигнализирующими о необходимости профилактики.
Различия между моделями проявляются и в способе управления. Простейшие ручные рычажные конструкции требуют участия оператора для каждого цикла подачи.
Пневматические оснащаются золотниковым распределителем, который автоматически переключает ход поршня при достижении крайнего положения. В электрических версиях используются редукторы и кривошипно-шатунные механизмы или линейные актуаторы, а режим работы задаётся таймером или сигналом от программируемого контроллера.
Гидравлические разновидности встречаются реже, обычно в составе мобильной техники, где давление создаётся от гидросистемы самой машины.
Области применения охватывают практически все отрасли промышленности и транспорта. В металлургии эти агрегаты подают смазку на подшипники прокатных станов, работающие в условиях высоких температур и загрязнений окалиной.
На горнодобывающих предприятиях они обслуживают узлы экскаваторов, буровых установок и большегрузных самосвалов. В пищевой промышленности применяются специальные модификации из нержавеющей стали с использованием пищевых смазок, соответствующих требованиям NSF H1.
Даже в быту можно встретить компактные ручные шприцы для смазки подшипников электродвигателей или ступиц автомобилей.
Практический совет по монтажу стационарных систем: старайтесь располагать агрегат как можно ближе к точкам потребления. Длинные магистрали создают большое гидравлическое сопротивление и требуют более мощного оборудования.
Кроме того, в них выше вероятность расслоения смазки на масло и загуститель при длительных простоях. Оптимальная длина линии — до 30–40 метров при условии использования труб диаметром не менее 6–8 мм.
Если расстояние больше, разумнее установить несколько локальных станций, питающих свои участки.
Выбирая между пневматическим и электрическим приводом, оцените стабильность источника энергии. Пневмосеть может иметь перепады давления в моменты пикового потребления другими устройствами, что скажется на производительности.
Электрический вариант даёт стабильную подачу вне зависимости от внешних факторов, но требует решения вопросов электробезопасности во взрывоопасных зонах. Для таких сред разработаны пневмоприводы, как более безопасная альтернатива.
Важным параметром для расчёта производительности является объём подачи за цикл. У плунжерных механизмов он зависит от диаметра плунжера и длины его хода.
Так, стандартный пневматический насос может иметь плунжер диаметром 40 мм и ход 50 мм, что за один двойной ход выдаёт около 60 кубических сантиметров материала. Умножив эту цифру на частоту ходов в минуту (обычно до 60), получим минутную производительность около 3,6 литра.
Этого достаточно для параллельной работы 10–15 дозаторов.
В случае с автоматическими системами централизованной смазки, которые работают в импульсном режиме, ключевым становится понятие цикличности. Насос включается на несколько секунд, создаёт давление в магистрали, достаточное для срабатывания дозирующих клапанов, после чего отключается и ждёт следующего цикла.
Здесь важно, чтобы обратный клапан в напорной линии надёжно удерживал столб смазки, предотвращая её стекание обратно в бак. Иначе при следующем пуске придётся заново выбирать зазоры, что увеличит время подачи и износ уплотнений.
Для передвижных станций, устанавливаемых на тележках, важна эргономика. Ручки должны быть расположены так, чтобы оператор мог легко маневрировать с полным баком (до 200 кг веса).
Колёса выбирают массивные, с подшипниками, способными выдерживать нагрузки на неровном полу цеха. Шланги высокого давления (до 500 бар) армируются стальной оплёткой и имеют быстроразъёмные соединения для смены инструмента — пистолетов-раздаточных кранов.
Не стоит забывать о совместимости материалов уплотнений с перекачиваемой средой. Резиновые манжеты и кольца из нитрила (NBR) подходят для минеральных масел и смазок на их основе.
Если же применяются синтетические составы, в частности на полиальфаолефинах или эфирах, могут потребоваться уплотнения из фторкаучука (FKM) или полиуретана. Информация об этом обычно приводится в каталогах производителя, и её необходимо сверять перед покупкой.
В заключение практической части можно отметить, что техническое обслуживание самого насоса сводится к периодической замене изношенных манжет и очистке фильтров. Ресурс плунжерной пары при работе на чистой смазке составляет несколько миллионов циклов.
При появлении стуков или неравномерной подачи следует проверить состояние шариковых клапанов: на них могут образоваться задиры от попавших частиц. Восстановление обычно заключается в притирке шарика к седлу или их замене.
Таким образом, номенклатура подобных устройств весьма широка и покрывает все нужды производства — от разовой ручной смазки до полностью автоматизированных систем, интегрированных в контур управления технологическим процессом. Вдумчивый подход к выбору, основанный на знании классов вязкости, требуемых давлений и условий окружающей среды, гарантирует долговечную работу как самого насосного агрегата, так и обслуживаемого им оборудования.
