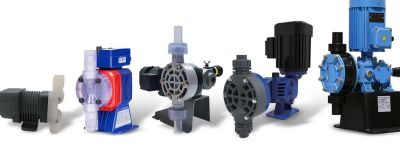

Насосы-дозаторы
Оборудование для объёмного дозирования жидкостей представляет собой особый класс гидравлических машин, главная задача которых — подача реагента с высокой воспроизводимостью результата. В отличие от обычных перекачивающих агрегатов, здесь приоритет отдаётся не созданию напора или перемещению больших масс, а строгому соблюдению количества среды, проходящей через рабочую камеру за один цикл.
Конструктивно такие устройства чаще всего реализуются по принципу вытеснения, где геометрия рабочей полости изменяется циклически, обеспечивая неизменный объём подачи за каждый ход поршня, плунжера или оборот ротора.
Основные нормативы, регулирующие производство и применение этой техники, базируются на международных стандартах серии ISO 13710, а также на отраслевых требованиях Американского нефтяного института API 675 для систем, работающих под высоким давлением. В Европе распространены директивы ATEX, касающиеся взрывозащищённого исполнения для химических и нефтегазовых производств.
Российская практика опирается на ГОСТ 17338 и ГОСТ 26280, которые устанавливают методы испытаний и правила приёмки для устройств, перекачивающих химически активные среды. Соблюдение этих документов гарантирует, что погрешность дозирования не превысит заявленных производителем ±0,5% для плунжерных схем и ±1% для перистальтических вариантов.
В основе действия большинства таких механизмов лежит возвратно-поступательное перемещение рабочего органа. Плунжер, двигаясь в цилиндре, всасывает жидкость из подводящего трубопровода через впускной клапан, а затем, при обратном ходе, выталкивает её в напорную магистраль через выпускной клапан.
Объём подачи здесь регулируется либо изменением длины хода штока, либо частотой вращения приводного вала. Для агрессивных сред применяются двойные диафрагмы с гидравлическим приводом, которые полностью изолируют проточную часть от механизма движения, что исключает утечки и повышает безопасность эксплуатации.
Другой распространённый тип — вращающиеся модели, где дозирование происходит за счёт переноса среды во впадинах роторов или в гибких трубках. Шестерёнчатые варианты, к примеру, обеспечивают плавную подачу маловязких жидкостей без пульсаций, что критично для процессов, чувствительных к перепадам давления.
Перистальтические конструкции, в свою очередь, незаменимы при работе со стерильными средами или суспензиями, склонными к расслоению: ролики пережимают эластичный шланг, проталкивая содержимое без контакта с деталями насоса, что упрощает санитарную обработку всей системы.
Классификация оборудования базируется на нескольких признаках. По типу привода различают электромеханические, пневматические и гидравлические модификации.
Электромеханика наиболее распространена благодаря простоте интеграции в автоматизированные линии, где сигнал 4-20 мА или цифровой интерфейс позволяют точно менять производительность. Пневматические версии востребованы на взрывоопасных объектах, где использование электричества нежелательно. По конструктивному исполнению проточной части выделяют варианты с металлическими уплотнениями и с эластомерами: первые выдерживают высокие температуры до +400°С, вторые обеспечивают герметичность при работе с загрязнёнными жидкостями.
Выбор конкретной модели начинается с анализа физико-химических свойств перекачиваемого вещества. В первую очередь определяют вязкость, температуру, наличие абразивных частиц и химическую активность.
Для сред с твёрдыми включениями размером до 0,5 мм предпочтительны диафрагменные схемы с шаровыми клапанами, которые менее чувствительны к загрязнениям. Для высоковязких битумов или полимеров лучше подходят шестерёнчатые агрегаты, обеспечивающие хорошее заполнение впадин. Коррозионная активность диктует выбор материала: нержавеющая сталь 12Х18Н10Т, сплавы на основе никеля или политетрафторэтилен для футеровки.
Следующий этап — определение требуемой производительности и давления в сети. Необходимо точно знать максимальный и минимальный расход, а также противодавление в точке впрыска.
Производительность регулируется в широких пределах: у плунжерных машин она может меняться от 0,1 до 10 000 литров в час, у перистальтических — до 80 000 литров в час. Однако следует учитывать пульсирующий характер потока у поршневых версий, для сглаживания которого иногда устанавливают демпферы или используют сдвоенные головки, работающие в противофазе.
Практическое использование начинается с правильного монтажа обвязки. На всасывающей линии обязательно монтируют фильтр грубой очистки с ячейкой не более 0,2 мм для защиты клапанов от засорения.
Подводящий трубопровод должен иметь диаметр, исключающий кавитацию: скорость потока не рекомендуется делать выше 0,7-1,0 м/с. Важно обеспечить подпор на входе, особенно при работе с легкокипящими жидкостями, чтобы избежать срыва паровой фазы. На напорной стороне часто устанавливают предохранительный клапан, настроенный на давление, превышающее рабочее не более чем на 10%, поскольку объёмные машины при перекрытой задвижке способны разрушить трубопровод.
Калибровка оборудования после установки — обязательная процедура. Даже при точном расчёте теоретическая подача может отличаться от реальной из-за утечек в уплотнениях или сжимаемости среды.
Для настройки проводят контрольные замеры объёма за фиксированное время при рабочем давлении и корректируют длину хода или частоту вращения. Современные микропроцессорные блоки управления позволяют автоматически подстраивать параметры по сигналам расходомеров, установленных после точки впрыска, что сводит погрешность к минимуму.
Различия между разновидностями наиболее заметны при обслуживании. Плунжерные агрегаты требуют периодической подтяжки сальников и замены уплотнений по мере износа, ресурс которых при работе на чистой воде может достигать 8000 часов, а на абразивных суспензиях снижается до 500 часов.
Мембранные варианты выигрывают в герметичности — рабочая диафрагма служит до 3000-5000 часов, но её разрыв приводит к остановке процесса. Перистальтические модели славятся простотой сервиса: достаточно заменить изношенный шланг, что занимает не более 20 минут, однако максимальное давление здесь ограничено 8-16 барами.
Области применения охватывают практически все отрасли промышленности. В химическом производстве агрегаты впрыскивают катализаторы, ингибиторы коррозии и различные присадки в реакторы.
На очистных сооружениях они дозируют коагулянты и флокулянты для осаждения взвешенных веществ, причём подача может синхронизироваться с расходом сточных вод. Пищевая промышленность использует их для внесения ароматизаторов, красителей и консервантов, где особенно ценятся санитарные исполнения с возможностью мойки на месте без демонтажа.
В энергетике такие устройства подают в паровые котлы фосфаты и аммиак для корректировки водно-химического режима, работая при давлениях до 400 атмосфер. Нефтегазовый сектор применяет их для ввода метанола в газопроводы с целью предотвращения гидратообразования, а также для закачки ингибиторов в пласт при добыче.
В фармацевтике преобладают перистальтические и мембранные конструкции с высокой точностью, обеспечивающие стерильность при розливе препаратов.
Выбор конкретной модели всегда требует учёта особенностей технологического процесса. Если вещество склонно к кристаллизации, следует предусмотреть обогрев проточной части или промывку после остановки.
Для эмульсий и суспензий лучше подходят клапаны с увеличенными проходными сечениями, предотвращающие забивание. На вязких средах необходимо проверить, способен ли всасывающий клапан открываться под действием веса жидкости, иначе потребуется принудительная подача от бустерного насоса.
При интеграции в автоматизированную систему важно правильно выбрать тип регулирования. Частотное преобразование обеспечивает плавное изменение расхода, но требует учёта момента на валу при низких оборотах.
Регулирование длиной хода позволяет сохранить кинематику движения, оптимальную для конкретной среды, но механизм изменения хода сложнее в настройке. Современные цифровые приводы позволяют комбинировать оба способа, достигая наилучшей равномерности потока.
