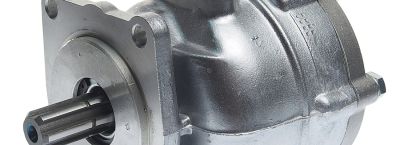

Насосы шестеренные НШ
Чтобы понять, чем отличаются друг от друга многочисленные модификации шестеренных насосов с аббревиатурой НШ, стоит начать с основ их конструкции и рабочего цикла. Внутри корпуса расположена пара зубчатых колес, находящихся в зацеплении.
Ведущая шестерня жестко связана с валом, получающим вращение от двигателя. При вращении зубья выходят из зацепления на стороне всасывания, создавая разрежение и заполняя впадины жидкостью.
Затем масло переносится по периферии корпуса к противоположной стороне, где зубья вновь входят в зацепление, вытесняя рабочую среду в напорную линию. Эта классическая схема делает агрегаты этого типа объемными машинами с практически постоянной теоретической подачей, зависящей от геометрии шестерен и частоты вращения.
Классифицируют подобное оборудование по нескольким признакам. Прежде всего, различают исполнения по расположению вала – горизонтальные или вертикальные, что диктуется условиями монтажа на конкретной установке.
По конструкции зубчатого зацепления подавляющее большинство моделей НШ относится к типу с внешним зацеплением, хотя существуют и варианты с внутренним, но они встречаются реже. Основные разновидности, с которыми приходится сталкиваться на практике, маркируются дополнительными литерами: НШ-К (с качающим узлом, облегчающим ремонт), НШ-Д (двухпоточные, обеспечивающие два независимых потока), а также модификации для агрессивных сред или повышенных температур.
Каждая из них имеет свои конструктивные нюансы, например, специальные уплотнения или материалы подшипников.
Производство этих механизмов регламентируется рядом нормативных документов, обеспечивающих взаимозаменяемость и заданные характеристики. Основополагающим является ГОСТ 22247-76, который устанавливает основные параметры и присоединительные размеры для насосов шестеренного типа.
Однако многие заводы-изготовители работают по собственным техническим условиям (ТУ), которые могут уточнять требования к материалам корпусных деталей (чугун, сталь, алюминиевые сплавы), точности изготовления шестерен и допустимым нагрузкам. Для гидросистем мобильной техники часто применяются стандарты, гармонизированные с международными требованиями ISO, что гарантирует совместимость с импортными комплектующими.
Обязательным является соответствие классам точности подшипников и параметрам шероховатости рабочих поверхностей.
Эксплуатация любого шестеренного агрегата требует соблюдения определенных правил, напрямую влияющих на его долговечность. Перед первым пуском или после длительного простоя обязательно заполнить полость корпуса перекачиваемой жидкостью, так как работа «всухую» даже в течение нескольких секунд приводит к повреждению уплотнений и задирам на торцах шестерен.
Монтаж необходимо выполнять с тщательным обеспечением соосности вала насоса и приводного двигателя – допустимое смещение обычно не превышает 0,1-0,2 мм. Следует строго соблюдать указанное направление вращения (правое или левое), которое отмечено стрелкой на корпусе, иначе производительность упадет до нуля, а давление не разовьется.
Нельзя забывать про фильтрацию рабочей жидкости: частицы загрязнений размером более 25-40 мкм становятся причиной ускоренного износа трущихся пар.
Выбор конкретной модели для конкретной задачи начинается с анализа свойств среды, которую предстоит перемещать. Для маловязких жидкостей (топливо, вода) применяются насосы с уменьшенными зазорами, чтобы снизить внутренние перетечки, тогда как для густых масел или битумов зазоры делают больше, чтобы избежать перегрузок.
Основной расчетный параметр – рабочий объем, выраженный в кубических сантиметрах за один оборот вала (см3/об). Зная требуемую подачу Q (л/мин) и частоту вращения n (об/мин), можно предварительно оценить необходимый объем V по соотношению V = Q / (n * ηоб), где объемный КПД ηоб для новых исправных агрегатов принимается в пределах 0,92…0,96.
Однако окончательное решение всегда принимается с учетом максимального давления, которое должен создавать механизм: модели серии НШ рассчитаны на номинальное давление до 16-25 МПа, но существуют усиленные версии для работы до 32 МПа.
Принципиальные отличия между разновидностями заключаются не только в рабочем объеме, но и в конструктивном исполнении узлов трения. В более старых или бюджетных вариантах используются подшипники скольжения, которые требуют хорошей смазки и чувствительны к загрязнениям.
Современные модификации часто оснащаются подшипниками качения, что повышает ресурс и позволяет работать при более высоких частотах вращения. Также важно обращать внимание на тип торцевого уплотнения вала: резиновая манжета подходит для стандартных условий, а для агрессивных или горячих сред применяются сальниковые набивки или механические уплотнения.
Наличие разгрузочных канавок на торцевых шайбах или в корпусе влияет на способность насоса компенсировать осевые силы и стабильно работать при переменных нагрузках.
Спектр применения шестеренных гидромашин чрезвычайно широк. В мобильной технике – тракторах, экскаваторах, погрузчиках – они служат основой гидропривода рабочего оборудования, обеспечивая подъем стрелы, поворот ковша и рулевое управление.
Промышленное оборудование использует их в системах смазки металлорежущих станков, в гидростанциях прессов и подъемников. В пищевой отрасли распространены исполнения из нержавеющей стали для перекачивания сиропов, патоки, растительных масел, где требуется чистота продукта и легкость санитарной обработки.
Коммунальные службы применяют подобные агрегаты для откачки вязких осадков из сточных колодцев или для перекачивания битумных эмульсий при ремонте дорог. Даже в топливной энергетике можно встретить НШ для подачи мазута в горелки котельных установок.
Подбирая оборудование для длительной эксплуатации, стоит обратить внимание на материал корпуса. Чугунные варианты отличаются высокой прочностью и хорошо демпфируют вибрации, однако они тяжелы и могут разрушаться при замерзании воды внутри полости.
Алюминиевые корпуса легче и быстрее отводят тепло, но менее стойки к механическим повреждениям и некоторым химическим средам. Для условий с высокой температурой окружающей среды или перекачиваемой жидкости необходимо выбирать модели с термостойкими уплотнениями из фторкаучука, а не стандартной резины.
Также следует учитывать, что для разных климатических зон может потребоваться специальное исполнение по хладостойкости материалов, иначе вязкость масла при низких температурах создаст чрезмерное сопротивление на всасывании.
Практические рекомендации по эксплуатации часто касаются качества рабочей жидкости. В гидравлических системах допустимая чистота масла обычно соответствует классу 12-14 по ГОСТ 17216 (или NAS 9-11).
Установка фильтра на линии слива с тонкостью фильтрации 10-25 мкм существенно продлевает ресурс насосной группы. Важно помнить, что шестеренные агрегаты не предназначены для длительной работы на холостом ходу без создания противодавления – это вызывает усиленный износ из-за недостаточной смазки трущихся поверхностей.
При длительных остановках системы на консервацию рекомендуется прокручивать вал вручную или кратковременно запускать привод для обновления масляной пленки на деталях.
Приобретая запасные части или ремонтные комплекты, необходимо точно идентифицировать модификацию, так как даже внешне похожие корпуса могут иметь разные посадочные размеры под подшипники и манжеты. Маркировка обычно наносится на корпус и содержит информацию о рабочем объеме, направлении вращения и варианте исполнения (например, НШ-32-3-Л).
На рынке представлена продукция как оригинальных заводов, так и многочисленных производителей-копировщиков, поэтому для ответственных гидросистем рекомендуется приобретать изделия известных брендов с подтвержденными сертификатами соответствия. Стоимость не всегда является главным критерием: дешевый аналог может проработать в несколько раз меньше, что обернется дополнительными простоями и расходами на замену.
Некоторые современные модификации насосов НШ оснащаются встроенными предохранительными или переливными клапанами, что упрощает проектирование гидросхем и повышает безопасность. Однако большинство классических моделей требуют установки внешней предохранительной арматуры для защиты от превышения давления.
При проектировании гидросистемы важно правильно выбрать диаметр всасывающего трубопровода – он должен быть достаточно большим, чтобы избежать кавитации. Скорость потока на всасе не должна превышать 1,5 м/с, иначе возможно падение давления и срыв подачи.
На нагнетании скорости могут быть выше – до 5 м/с, но здесь главное ограничение связано с потерями давления и нагревом масла.
Интересной особенностью шестеренных агрегатов является их обратимость: при подаче жидкости под давлением они могут работать как гидромоторы, преобразуя энергию потока во вращение вала. Это свойство используется в некоторых гидроприводах, где один и тот же узел выполняет функции насоса и мотора в разных режимах.
Но для длительной работы в качестве мотора обычно применяют специализированные модификации, так как конструкция подшипников и уплотнений оптимизирована для конкретного режима нагружения.
Выбор электродвигателя или другого привода для насоса НШ должен учитывать не только потребляемую мощность, но и момент трогания, особенно при низких температурах, когда вязкость жидкости резко возрастает. Мощность на валу рассчитывается по формуле: P = Q * p / (60 * η), где p – давление в МПа, Q – подача в л/мин, η – полный КПД насоса (обычно 0,75-0,85).
Для прямого привода от вала отбора мощности трактора важно согласовать частоту вращения с паспортными значениями, так как превышение максимально допустимых оборотов (например, выше 3000 об/мин для некоторых серий) может привести к разрушению подшипников.
Наиболее частые неисправности в процессе эксплуатации связаны с износом торцевых пар и подшипникового узла. Признаками износа служат падение производительности, повышенный шум и нагрев корпуса.
В такой ситуации требуется разборка и замена изношенных деталей ремонтным комплектом. Многие модели НШ допускают восстановление путем шлифовки торцевых поверхностей и установки компенсаторных колец, что позволяет продлить жизнь агрегата без полной замены.
Однако проводить такие работы должны специалисты, имеющие опыт и необходимое оборудование.
Среди областей применения есть и достаточно специфические, например, перекачка сырой нефти в промысловых условиях или подача реагентов на химических производствах. В таких случаях особое внимание уделяется материалу уплотнений и коррозионной стойкости корпуса.
Обычно стандартный чугун подходит для сред с нейтральными свойствами, а для кислот и щелочей применяются специальные сплавы или полимерные покрытия. В пищевой промышленности широко используются насосы из нержавейки с зеркальной полировкой внутренних поверхностей, исключающей налипание продукта и развитие бактерий.
Важным практическим моментом является правильный выбор вязкости рабочей жидкости. Для шестеренных машин оптимальна вязкость в диапазоне 20-300 сСт.
При меньшей вязкости возрастают внутренние перетечки и снижается объемный КПД, при большей – увеличиваются потери на трение и ухудшается заполнение камер на всасывании. В холодное время года для уличных установок необходимо применять масла с соответствующим индексом вязкости либо предусматривать подогрев перед пуском.
Пренебрежение этим правилом ведет к кавитационному износу и выходу оборудования из строя.
Различные производители предлагают насосы с одинаковым рабочим объемом, но разной шириной шестерен. Широкие модификации обеспечивают большую подачу при тех же габаритах корпуса, но они более чувствительны к перекосам и давлению.
Узкие варианты проще в изготовлении и часто дешевле, однако их ресурс при высоких давлениях может быть ниже. При выборе стоит руководствоваться не только ценой, но и условиями работы: для постоянного режима с высоким давлением предпочтительны агрегаты с более массивными шестернями и усиленными подшипниками.
Нельзя обойти вниманием и вопрос унификации присоединительных фланцев. Большинство современных НШ выпускаются с фланцами по стандартам ISO или SAE, что позволяет легко стыковать их с электродвигателями отечественного и импортного производства.
Резьбовые отверстия под крепеж и размеры центрирующего пояска должны точно соответствовать данным в каталоге, иначе возможны вибрации и нарушение соосности. При монтаже навесного оборудования на тракторы часто используются переходные плиты, компенсирующие несовпадение посадочных мест.
В ряде случаев, например, в системах автоматического регулирования, применяются сдвоенные насосы, состоящие из двух секций, работающих на один вал. Они могут обеспечивать разные давления и подачи для независимых контуров, например, для привода рабочего органа и системы управления.
Такая компоновка экономит место и упрощает кинематику привода, хотя и усложняет конструкцию. В каталогах такие изделия маркируются как НШ-сдвоенные или дуплексные, и при их подборе необходимо учитывать суммарную нагрузку на приводной вал.
Таким образом, шестеренные насосы НШ представляют собой надежные и проверенные временем устройства, широко применяемые в самых разных отраслях. Знание их конструктивных особенностей, правил подбора и эксплуатации позволяет обеспечить длительную и безотказную работу гидросистем.
Грамотный подход к выбору модели с учетом всех параметров – от вязкости среды до условий монтажа – окупается снижением затрат на ремонт и простои оборудования.
