Пневмодроссели с обратными клапанами ПДК (ПДМ)
В системах пневматического привода и автоматизации регулирование скорости движения поршня или поворота вала исполнительного механизма является одной из базовых задач. Для её решения применяются устройства, которые в технической среде получили распространение под аббревиатурами ПДК и ПДМ. Эти два исполнения, по сути, являются близкими родственниками, различаясь лишь конструктивным оформлением присоединительных элементов: первый вариант предлагает резьбовое соединение под штуцер, второй оснащается ниппелем для быстрого подсоединения гибких полимерных трубопроводов. Подобные приспособления совмещают две функции: они создают контролируемое гидравлическое сопротивление потоку сжатого воздуха в одном направлении и практически не препятствуют его проходу при смене вектора движения среды. Рассмотрим их устройство и нюансы применения, которые необходимо знать каждому, кто обслуживает пневмосистемы.

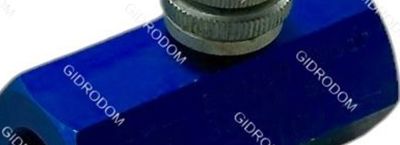

Корпус этих регуляторов чаще всего изготавливается из латунного проката, что обеспечивает стойкость к коррозии и достаточную механическую прочность при относительно небольшой массе. Для фиксации настроечного винта производители применяют резиновые уплотнительные кольца или конусные цанговые зажимы, препятствующие самопроизвольному смещению иглы из-за вибрации. Внутренний канал содержит непосредственно запорно-дроссельный узел, состоящий из точёной иглы с мелкой резьбой и ответного седла. Параллельно этому тракту смонтирован тарельчатый или шариковый обратный клапан с подпружиненным запорным органом. Подобная конструкция применяется в установках с давлением до 1 МПа, что соответствует десяти атмосферам, хотя отдельные модификации позволяют выдерживать пиковые нагрузки до 16 бар.
Основной рабочий параметр определяет пропускную способность, которая обычно указывается в литрах в минуту при перепаде давления в 0.1 МПа. В серийных образцах эта характеристика варьируется от 100 до 3000 л/мин, что зависит от диаметра условного прохода. При подборе следует ориентироваться на эффективную площадь сечения, поскольку при завышенном типоразмере точность настройки падает, а при заниженном возникают избыточные потери на входе в цилиндр. Опытный монтажник всегда обращает внимание на резьбу: у приборов ПДК она обычно исполнена по стандарту BSP или метрической системе, в то время как ПДМ оснащаются штуцерами под трубки с наружным диаметром 4, 6, 8 или 10 мм. Такая унификация позволяет интегрировать деталь в действующую линию без применения переходников, снижая риск протечек в соединениях.
Понимание физики процесса дросселирования помогает избежать типичных ошибок в ходе эксплуатации. Регулирование скорости осуществляется изменением площади щели между иглой и седлом, благодаря чему сжатый воздух поступает в полость привода с заданным расходом. При смене направления хода поршня поток воздействует на запорный диск обратного клапана, открывая его, и движение начинает совершаться с максимальной скоростью, ограниченной только характеристиками магистрали. Это свойство активно используется в механизмах зажима, где быстрый подвод инструмента требуется совместить с плавным рабочим ходом. В схемах с двумя регуляторами на каждый поршень удаётся раздельно управлять выдвижением и втягиванием штока, что крайне полезно при проектировании прессов и позиционеров.
Установка подобной арматуры требует внимательного отношения к направлению воздушного потока, которое обычно маркируется стрелкой на корпусе. Многие специалисты, столкнувшись с нестабильной работой пневмоцилиндра, первым делом проверяют именно правильность ориентации монтажа, поскольку обратный клапан работает только при соблюдении заданной полярности. В случае с ПДМ не следует чрезмерно затягивать накидную гайку при подключении трубки: усилие более 6 Нм способно деформировать ниппель и нарушить соосность, что приведёт к перекосу уплотнительной втулки. Для латунных моделей ПДК момент затяжки корпуса в резьбовое гнездо не должен превышать 15-20 Нм, иначе возникает риск срыва шестигранной головки или деформации посадочного конуса.
При выборе между двумя типами исполнения следует оценить частоту переподключений: ПДМ более удобны для быстрого демонтажа, но резиновые уплотнения в штуцере со временем теряют эластичность. ПДК, напротив, имеют преимущество в стационарных системах с жёсткой разводкой, где соединение выполняется один раз на длительный срок. Помимо этого, на настройку сильно влияет чистота проходящей среды: даже частицы размером 30-50 мкм, попадая в щелевой зазор, могут заклинить иглу или повредить полимерное седло. Учитывая этот фактор, перед дросселем часто устанавливают фильтр-влагоотделитель с величиной фильтрации 25 мкм, что увеличивает срок службы элемента в условиях загрязнённого производства.
Настройку положения иглы производят вращением регулировочного винта, который часто снабжён насечкой для удобства пальцевого управления. В конструкциях некоторых заводов для фиксации предусмотрен контргайка, позволяющая сохранить найденный баланс скоростей даже при сильной вибрации станка. Следует знать, что поворот винта на один оборот изменяет расход нелинейно: сначала прирост идёт медленно, затем скачкообразно, что требует от регулировщика аккуратности при работе с малыми подачами. При обнаружении рывков в движении пневмопривода первая рекомендация — проверить, не затянута ли игла до упора, и убедиться в её подвижности, так как иногда из-за конденсата происходит коррозия стальных элементов резьбовой пары.
В условиях низких температур, когда цех не отапливается, стандартные резиновые уплотнения могут дубеть, увеличивая усилие срабатывания обратного клапана. Для подобных ситуаций некоторые производители предлагают специальные исполнения с силиконовыми или фторопластовыми манжетами, позволяющими сохранить работоспособность до -40°C. Что касается высокотемпературных сред, например, в сушильных камерах, где температура достигает +80°C, следует применять металлические седла, так как полимерные прокладки теряют герметичность. Точные значения потерь давления на участке с дросселем легко вычислить по формуле Q = kV * sqrt(ΔP / ρ), где kV — коэффициент расхода, а ρ — плотность воздуха при конкретных условиях.
Практики нередко забывают о различии между режимами регулирования на входе и выходе пневмоцилиндра. Монтаж ПДК непосредственно на входе в камеру позволяет контролировать подачу, но при этом выхлоп происходит свободно через обратный клапан, и скорость обратного хода становится трудноуправляемой. Значительно более грамотным решением считается установка регулятора непосредственно на выходе отработанного воздуха, обеспечивая так называемое торможение на выпуске, что гарантирует стабильное движение поршня при переменной нагрузке на штоке. Для одноштоковых цилиндров соотношение площадей поршня с двух сторон не равно единице, поэтому частота вращения винта дросселя на выхлопе должна быть выше, чтобы достичь симметрии скоростей прямого и обратного хода.
При замене износившегося экземпляра крайне важно сверить шаг резьбы регулировочной иглы, так как существует два распространённых стандарта: мелкий шаг 0,5 мм и крупный 0,8 мм, что кардинально меняет чувствительность настройки. В высокоточных приложениях, таких как подача сварочной проволоки, используют иглы с микрорезьбой и дополнительным механическим фиксатором, предотвращающим дрейф уставки. Наконец, особого внимания заслуживают регуляторы, интегрированные в блоки подготовки воздуха: там дроссель часто конструктивно совмещён с распределительным золотником, что экономит монтажное пространство, но усложняет обслуживание, поскольку для доступа к игле требуется разборка целого модуля.
