Пневмоглушители
Любой пневмопривод или пневмоинструмент при сбросе отработанного воздуха создает значительный шум, уровень которого легко достигает 100–120 дБ. Такой звуковой удар негативно влияет на самочувствие персонала и нарушает акустический комфорт в цехе. Для снижения этого эффекта применяют специальные устройства, которые монтируют непосредственно на выпускные отверстия распределителей и цилиндров. Именно эти компактные элементы позволяют приблизить уровень шума к санитарным нормам, не снижая производительности системы.
Физический принцип работы базируется на рассеивании энергии сжатого газа. Когда воздух расширяется в атмосферу, его скорость на срезе сопла достигает сверхзвуковых значений. Так возникает турбулентность, порождающая акустические волны. Конструкция глушителя создает несколько последовательных сопротивлений, каждое из которых понижает перепад давления. В результате скорость потока ступенчато уменьшается, а кинетическая энергия переходит в тепловую без образования интенсивных колебаний.
Промышленность выпускает три основных типа таких изделий: активные, реактивные и комбинированные. У наиболее распространённых активных моделей звукопоглощение происходит за счет пористых материалов, удерживаемых внутри корпуса. Реактивные версии используют отражение волн от перегородок и камер расширения, изменяя направление движения потока. В комбинированных вариантах встречаются и перфорированные трубы, и звукопоглощающая набивка, что позволяет достичь глубокого затухания в широком частотном диапазоне.
При выборе подходящего экземпляра стоит обращать внимание на несколько ключевых критериев. Основным параметром служит номинальный диаметр условного прохода, который обычно варьируется от 1/8 до 1 дюйма. Он определяет, какой объем воздуха способен пропустить устройство без избыточного падения давления. Для магистральных линий с большими расходами используют более габаритные модели со встроенными регуляторами. В то же время для точек локального отвода воздуха достаточно миниатюрных вставок с резьбовым присоединением.
Материалы корпуса подбираются исходя из условий эксплуатации. Латунь считается классическим решением для стандартных индустриальных сред с температурой до 80 °C. Нержавеющая сталь рекомендуется для агрессивных атмосфер и пищевых производств, где важна коррозионная стойкость. Пластмассовые аналоги, особенно полиамидные, находят применение в легких пневмолиниях благодаря малому весу и демократичной цене. Металлические исполнения предпочтительнее при частых механических нагрузках и вибрациях.

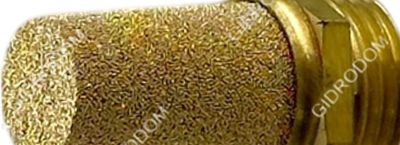

Критически важным элементом внутри является фильтроэлемент, изготовленный из спеченного бронзового порошка или полиэтилена высокой плотности. Спеченная бронза обеспечивает стабильную пористость около 40%, что гарантирует равномерное дросселирование потока. Пористый полиэтилен дешевле, но менее стоек к воздействию масел и повышенных температур. Степень очистки проходящего воздуха косвенно влияет на ресурс этого узла, так как забитые поры увеличивают противодавление и ухудшают впускную способность.
Общепринятые нормы, регламентирующие применение этих устройств, зафиксированы в стандартах ISO 4414 и ГОСТ 17433-80. Согласно этим документам, остаточный уровень шума не должен превышать 75 дБА на рабочем месте. Чтобы выполнить это требование, производители часто указывают степень звукоподавления в децибелах относительно открытого выпуска. Для типовой пневмоцилиндра с внутренним диаметром 50 мм, работающего от сети 6 бар, эффективный вариант снижает громкость на 25–35 дБ.
Следующий важный аспект — гидравлическое сопротивление, которое вносит данное приспособление. Избыточное торможение потока может вызвать замедление срабатывания исполнительных механизмов. Поэтому при проектировании схемы необходимо сверять график пропускной способности, где указана зависимость расхода от давления до и после дросселя. Обычно потери не превышают 0.05 МПа для корректно подобранной модели. В противном случае приходится увеличивать сечение соединительных трубопроводов.
Практический опыт показывает, что установка элемента непосредственно на выпускной порт золотникового распределителя дает максимальный эффект. Такая компоновка снижает распространение шума по всей длине трассы и предотвращает резонанс в гибких рукавах. Для длинных линий целесообразно монтировать глушители на коллекторе перед выхлопной трубой. Это позволяет обслуживать сразу несколько узлов и унифицировать запасные части.
В системах с интенсивным выделением конденсата или масляного тумана рекомендуется использовать модели с интегрированным влагоотделителем. Они оснащены центробежным сепаратором и дренажной пробкой, которая периодически открывается для слива скопившейся жидкости. Такой подход препятствует обмерзанию выходных отверстий в холодное время года и предотвращает коррозию внутренних перегородок. Для работы во взрывоопасных средах выпускаются безыскровые исполнения из алюминиевых сплавов и бронзы, исключающие образование искры при ударе.
Периодическое обслуживание сводится к продувке корпуса сжатым воздухом в направлении, обратном рабочему движению. Это выдувает накопившуюся пыль и остатки смазки. Замена пористого наполнителя производится при видимом снижении эффективности глушения, которое сопровождается появлением свистящих звуков. В большинстве конструкций внутренний картридж легко извлекается после откручивания крышки.
Производственный брак или механическое повреждение могут привести к отрыву внутренних деталей и их попаданию в пневмолинию. Чтобы избежать аварийных ситуаций, некоторые заводы оснащают свои изделия предохранительными сетками и страховочными кольцами. Они удерживают фрагменты фильтра при разрушении, сохраняя работоспособность всей системы. При монтаже важно не перетягивать резьбовые соединения, чтобы не деформировать посадочное гнездо и не нарушить центровку.
Для автоматических литейных комплексов и кузнечных прессов, где присутствует обильное выделение тепла, производятся термостойкие варианты, выдерживающие до 250 °C. В них применяется керамический наполнитель и стальной корпус с защитным жаростойким покрытием. Обычные пластиковые аналоги в таких условиях выходят из строя уже через несколько циклов.
Грамотный расчет площади поперечного сечения устройства требует учета расхода воздуха, измеряемого в литрах в минуту. Для одиночного цилиндра с диаметром поршня 80 мм и ходом 200 мм при давлении 6 бар расход составит примерно 1100 л/мин. Под это значение подбирается элемент с проходным сечением не менее 15 мм². Превышение этого показателя ведет к неоправданному росту габаритов, а занижение — к росту нагрузки на компрессорное оборудование.
Настройка пневматической схемы часто включает совместное использование глушителя и быстрого выпускного клапана. Такая связка ускоряет опорожнение полости цилиндра и одновременно гасит звук выхлопа. При этом скорость поршня возрастает, особенно на длинных ходах, что повышает тактность работы станка. Время срабатывания в этом случае сокращается на 30–40%, что критично для высокоскоростных сборочных автоматов.
Сравнительный анализ различных типов показывает, что наиболее универсальным решением остается спеченный бронзовый элемент. Его акустическая эффективность достигает 90% в диапазоне от 500 до 8000 Гц. Полимерные аналоги дают худшие результаты на средних частотах, но выигрывают в стоимости. Металлокерамика обеспечивает наибольшую механическую прочность и стойкость к эрозионному износу, что оправдывает ее применение в тяжелых условиях.
Следует помнить, что длина корпуса также влияет на характер гашения. Удлиненные варианты с камерой расширения создают большее затухание на низких частотах. Компактные вставки, напротив, лучше работают с высокочастотными помехами. Выбор между ними делают на основе спектрального анализа шума, генерируемого конкретным типом оборудования. Для поршневых насосов с пульсирующей подачей предпочтительнее длинные конструкции.
На практике распространена установка нескольких последовательных глушителей для получения кумулятивного эффекта. Этот прием используется в лабораторных стендах и испытательных цехах, где уровень шума критичен. Первый элемент снижает амплитуду давления, второй завершает процесс демпфирования, в результате чего слышимость падает почти до фонового уровня. Между ними обязательно оставляют соединительный патрубок длиной не менее пяти диаметров.
Знание точных характеристик используемого образца помогает избежать частых ошибок при подборе. Основная из них — игнорирование коэффициента восстановления давления, который показывает, насколько эффективно элемент возвращает статическое давление на выходе. Для качественных изделий этот показатель превышает 0.85. Если он ниже, то значительная часть энергии теряется бесполезно, увеличивая диссипацию и нагрев окружающей среды.
В некоторых производственных задачах используют модели с электронным управлением, оснащенные клапаном-байпасом. Они автоматически отключают глушитель при падении давления в магистрали ниже определенного порога, сохраняя работоспособность системы при пиковых нагрузках. Однако это дорогостоящее оснащение, применение которого ограничено специфическими участками.
Для компрессорных станций большой мощности разработаны канальные поглотители, интегрируемые непосредственно в выхлопную трубу. Они имеют фланцевое присоединение и рассчитаны на давление до 40 бар. Их внутреннее пространство заполнено базальтовой ватой или стекловолокном высокой плотности, закрепленным между перфорированными листами. Такие сооружения монтируются на крышах или за пределами здания, чтобы изолировать вибрацию.
Внедрение правильной модели дает ощутимый экономический эффект за счет уменьшения аудиостерессов у работников и снижения количества жалоб. Но одновременно с этим требуется пересмотреть частоту смены фильтрующих патронов в системе подготовки воздуха, так как загрязнения ускоряют забивку глушителя. Оптимальный интервал замены составляет 500–700 моточасов для условий с умеренной запыленностью.
При резьбовом соединении важно использовать уплотнительную ленту или анаэробный герметик, чтобы избежать подсоса атмосферного воздуха. Любая утечка через негерметичную резьбу снижает перепад давления и ухудшает звукопоглощающие свойства. В случае применения конической резьбы герметик наносят на первые три нитки, избегая попадания во внутреннюю полость.
Для вертикальных линий конструкцию дополняют каплеуловителем и дренажным каналом. Это предотвращает скопление конденсата у фильтроэлемента, который в противном случае блокирует поры и повышает сопротивление. Такие гигиенические решения пользуются спросом в пищевой промышленности, где воздух должен оставаться сухим и чистым.
Испытания готового узла на стенде включают измерение уровня звукового давления на расстоянии 1 метра при номинальном расходе. Полученные данные сравнивают с заводскими спецификациями, допуская отклонение не более 3 дБ. Если разница оказывается больше, то причину ищут в неплотной посадке внутреннего картриджа или в несоответствии пористости заявленной. Также проверяют целостность сварных швов и отсутствие деформации торцевых крышек.
Исходя из богатого инженерного опыта, можно рекомендовать иметь в запасе как минимум один сменный ремонтный комплект для ходовой модели. В него входят уплотнительные кольца, новый фильтр и пружина прижима. Такой набор позволяет оперативно восстановить работоспособность агрегата в случае выхода из строя, минимизируя простой производственной линии. Для удобства хранения комплекты помещают в пластиковые кейсы с маркировкой по размеру.
