Пневмораспределители типа У71 2
С оборудованием семейства У71 2 приходится сталкиваться постоянно, особенно когда речь заходит о ремонте или наладке кузнечно-прессовых машин. Это сдвоенные трехлинейные аппараты клапанной конструкции, которые предназначены для управления пневматическими муфтами и тормозами. В зависимости от исполнения они маркируются как У71-22А, У71-24А или У71-26А, где цифры после дефиса указывают на условный проход — 16, 25 или 40 миллиметров соответственно. Основное различие между ними кроется в пропускной способности: для младшей модели коэффициент Kv по линии «вход-выход» составляет не менее 8 кубических метров в час, у средней — 12, а у старшей — все 22.

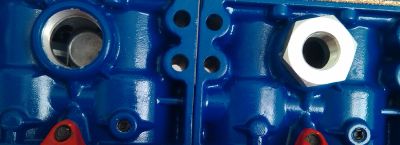

Конструктивно распределитель представляет собой две клапанные секции, объединенные в общий корпус. Каждая из них управляется собственным пилотным устройством с электромагнитным приводом на 24 или 110 вольт постоянного тока. Такое решение позволяет независимо коммутировать потоки сжатого воздуха, что критически важно для синхронизации работы муфты и тормоза на прессах. Здесь заложен серьезный запас надежности: виброустойчивость и вибропрочность соответствуют третьей степени жесткости по ГОСТ 28988, что гарантирует стабильную работу даже в условиях интенсивных динамических нагрузок, характерных для штамповочных цехов.
Теперь о цифрах, которые имеют прямое отношение к эксплуатации. Номинальное давление на входе составляет 1,0 МПа, минимально допустимое — 0,25 МПа. При опорожнении пневмолинии через одну секцию остаточное давление не превышает 0,02 МПа — это очень хороший показатель, обеспечивающий четкое отключение привода. Время срабатывания при давлении 0,63 МПа не превышает 0,06 секунды на включение и 0,08 секунды на выключение. Для сравнения: человеческий глаз не фиксирует такие интервалы, но для прессового оборудования эти доли секунды определяют качество детали и безопасность операции. Максимальная частота циклов составляет 100 срабатываний в минуту для прохода 16 мм, 90 — для 25 мм и 70 — для 40 мм, причем эти значения справедливы именно при рабочем давлении 0,63 МПа.
К подводу воздуха нужно относиться со всей серьезностью. Среда должна быть очищена не грубее 10 класса загрязненности согласно ГОСТ 17433. Кроме того, в потоке обязательно присутствие распыленного масла вязкостью от 10 до 35 сантистоксов при температуре 50 °C. Масло подается из расчета 2–4 капли на кубический метр воздуха, приведенного к стандартным условиям по ГОСТ 12449. Пренебрежение этим требованием приводит к повышенному износу уплотнительных элементов и заклиниванию золотников. Многие пытаются сэкономить на системе подготовки, но практика показывает, что качественная фильтрация и лубрикация окупаются многократно увеличенным ресурсом аппарата.
Монтаж распределителей типа У71 2 не доставляет хлопот, если помнить несколько правил. Корпус крепится четырьмя винтами через специальные отверстия, причем допускается любое пространственное положение. Это удобно при компоновке шкафов управления или размещении непосредственно на станине пресса. Присоединительные резьбы — конические, что обеспечивает герметичность без лишних уплотнителей. Для У71-22А это вход G1/2" и выход G3/4", для У71-24А — G1" и G1 1/4", для У71-26А — G1 1/2" и G2". Важно не перепутать линии подключения, иначе аппарат не отработает штатную логику переключения. Перед пуском обязательно проверьте соответствие напряжения питания: допустимые значения — 24 ± 2,4 В или 110 ± 11 В постоянного тока.
Обратите внимание на функцию пневматической блокировки. Она исключает возможность повторного включения привода, если одна из секций по какой-то причине не выключилась. Это ключевой элемент безопасности. Микровыключатели, встроенные в распределитель, при несрабатывании секции размыкают общую цепь «стоп» машины. Таким образом, аппарат не просто коммутирует воздух, а активно участвует в системе защит. Время рассогласования управляющих сигналов между секциями не должно превышать 0,05 секунды — это жесткое требование, которое нужно проверять при настройке электроники пресса.
На практике наибольшее распространение получили исполнения У71-22А и У71-24А. Их часто можно встретить на кривошипных прессах моделей КД1426, КД1428, КД2126, КД2328 и подобных. Они работают в паре с двуручным или педальным управлением. Если вам предстоит замена вышедшего из строя распределителя, обращайте внимание не только на типоразмер по проходу, но и на напряжение катушек электромагнитов — ошибиться здесь легко, а последствия обойдутся дорого. Также учитывайте климатическое исполнение: аппараты выпускаются в категориях УХЛ и О, категория размещения 4 по ГОСТ 15150, что позволяет эксплуатировать их в отапливаемых помещениях и на открытом воздухе в условиях умеренного и холодного климата.
Степень защиты оболочек IP20 не предполагает устойчивости к водяным брызгам, поэтому размещайте распределитель в местах, исключающих попадание влаги и стружки. Корпусная конструкция клапанного типа, в отличие от золотниковых аналогов, менее чувствительна к загрязнениям, но это не отменяет необходимости регулярного обслуживания системы подготовки воздуха. Замена пластины-глушителя, которая установлена на каждом аппарате, производится по мере засорения — визуально это заметно по ухудшению сброса давления в атмосферу.
Если резюмировать практические аспекты выбора, то здесь все сводится к расчету необходимого расхода воздуха. Для прессов с малым объемом пневмокамер вполне достаточно У71-22А, но если у вас машина с увеличенными муфтами, берите У71-24А или даже У71-26А. Ошибка в меньшую сторону приведет к замедлению срабатывания и перегреву электромагнитов, поскольку они будут дольше находиться под током. В свою очередь, избыточная пропускная способность не дает никаких преимуществ, кроме лишних затрат при покупке. В ремонте запомните: катушки электромагнитов — самое уязвимое место, их ресурс сильно зависит от стабильности напряжения и частоты коммутаций. При частых перепадах в сети имеет смысл установить стабилизатор или блок питания с гальванической развязкой. Ручное дублирование управления, предусмотренное в конструкции, позволяет провернуть механизм вручную при отключенном питании — это удобно при наладке и аварийных ситуациях.
Соединение секций между собой выполнено таким образом, что при отказе одной из них вторая сохраняет работоспособность, хотя аппарат в целом требует замены или капитального ремонта. Периодически проверяйте затяжку крепежных винтов — вибрация постепенно ослабляет соединения, что может привести к утечкам по разъемам корпуса. И помните: заявленная производителем пропускная способность достижима только при соблюдении всех условий по давлению и чистоте воздуха. Любое отклонение от регламента снижает реальную производительность, и тогда пресс начинает работать с задержками, что сказывается на качестве штамповки и износе оборудования.
