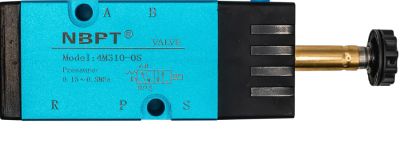

Пневмораспределители трехлинейные с ЭМУ
В мире пневматического оборудования трехлинейный распределитель с электромагнитным управлением — это, по сути, главный диспетчер, который решает, куда и когда направить сжатый воздух, чтобы привести в движение исполнительный механизм. Проще говоря, такое устройство имеет три рабочих порта для подключения магистралей: один для подвода давления от компрессора, второй для подачи воздуха в цилиндр или пневмодвигатель, а третий служит для сброса отработавшей среды в атмосферу.
Внутренняя конструкция чаще всего представлена золотниковым механизмом, который перемещается под воздействием электромагнитного соленоида. Этот клапан является нормально закрытым, когда без напряжения питания его внутренняя камера перекрывает проход, либо нормально открытым, в зависимости от схемы применения. Главная задача здесь — обеспечить надёжное переключение потоков в автоматических системах управления, где требуется высокая скорость реакции и стабильность положения штока.
Сердце трёхлинейного распределителя — это электромагнитный привод, который преобразует электрический сигнал в механическое движение. В большинстве промышленных исполнений применяется втягивающий соленоид, который при подаче напряжения на катушку создаёт магнитное поле, притягивающее сердечник.
Этот сердечник, в свою очередь, толкает золотник, меняя конфигурацию внутренних каналов. Стоит обратить внимание на тип управления: существуют модели с прямым действием, где усилие соленоида напрямую перемещает запорный элемент, и варианты с пилотным управлением, когда электромагнит открывает небольшой вспомогательный клапан, а тот уже направляет давление на поршень основного золотника. Прямое действие обычно применяется для малых расходов и низкого давления до 10 бар, тогда как пилотное управление незаменимо для мощных пневмосистем с большим внутренним объёмом. При выборе критически важно сопоставить силу тяги соленоида с перепадом давлений на входе, чтобы избежать зависания золотника в промежуточном положении, что чревато утечками и неполным открытием проходного сечения.
Когда речь заходит о характеристиках, в первую очередь смотрят на номинальное рабочее давление, диапазон которого у большинства трёхлинейных распределителей лежит в пределах от 1,5 до 8 атмосфер. Важным параметром выступает условный проход, определяющий максимальный расход воздуха, измеряемый в литрах в минуту при стандартных условиях.
Так, популярные серии с диаметром седла 5 мм обеспечивают пропускную способность до 800 л/мин, а модели с проходом 10 мм способны прокачивать уже свыше 2000 л/мин. Герметичность затвора регламентируется классом утечек, где для качественной продукции внутренний переток воздуха не превышает 5 кубических сантиметров в минуту. Помимо этого, обратите внимание на время срабатывания: для прямодействующих клапанов оно составляет порядка 10-15 миллисекунд на включение и до 20 мс на отключение, а у пилотных агрегатов эти цифры могут быть вдвое меньше благодаря более быстрому освобождению управляющей камеры. Современные производители предлагают исполнения с ручным дублёром, который позволяет проверить работу механизма при отключённом электричестве, что крайне удобно на этапе пусконаладки.
Электромагнитная катушка — это слабое место, которое требует внимательного подхода при проектировании системы. Её питание может осуществляться постоянным или переменным током, причём стандартные номиналы напряжения составляют 24 В постоянного тока, а также 110 и 220 В переменного.
Варианты на 24 В считаются наиболее безопасными для эксплуатации в условиях повышенной влажности, тогда как для мощных промышленных сетей часто выбирают 220 В из-за меньших потерь на длинных кабельных линиях. Класс изоляции обмотки обычно соответствует категории F или H, что допускает нагрев катушки до 155 или 180 градусов Цельсия соответственно. Однако не стоит забывать, что чрезмерное повышение температуры сокращает срок службы изоляции, поэтому рекомендуется использовать распределители с встроенной защитой от перегрева или устанавливать внешние ограничители тока. Также имеет значение потребляемая мощность: экономичные версии довольствуются 2-3 ваттами в постоянном режиме, в то время как для быстродействующих систем мощность может достигать 8-10 ватт. В импульсных режимах управления часто применяют схему ударного возбуждения, где кратковременно подаётся повышенное напряжение для надёжного срабатывания, а затем оно снижается до уровня удержания.
Монтаж трёхлинейного распределителя предполагает строгую ориентацию в пространстве, поскольку большинство золотниковых узлов чувствительны к положению относительно горизонта. Вертикальная установка с соленоидом сверху считается оптимальной, так как это предотвращает скопление конденсата в полости электромагнита, который может возникнуть из-за перепадов температур или некачественной осушки воздуха.
Чтобы избежать гидравлических ударов и вибраций, на входной линии часто ставят гибкие шланги высокого давления, а само устройство фиксируют на виброопорах. Пневматические соединения обычно выполняются с помощью резьбовых фитингов по стандарту BSPP или NPT, где герметичность достигается использованием уплотнительных колец или фторопластовой ленты. При этом важно затягивать резьбу с контролируемым моментом, чтобы не деформировать чугунный или алюминиевый корпус, который чаще всего применяется для отвода тепла от нагревающейся катушки. Иногда производители предлагают модели с интегрированным воздушным фильтром и регулятором давления, что существенно упрощает сборку распределительного шкафа и снижает количество промежуточных соединений.
Значимой проблемой при длительной эксплуатации становится загрязнение рабочей среды, которое приводит к заклиниванию золотника и абразивному износу седел. Поэтому наличие фильтра-осушителя на входе в систему — это необходимость, а не рекомендация, и степень фильтрации должна быть не хуже 5 микрон для защиты чувствительных управляющих каналов.
Также критично контролировать содержание масла в воздухе, если вы используете смазывающие компрессоры: его избыток может загустевать на деталях соленоида, мешая подвижности якоря. Для сред с агрессивными примесями существуют специальные исполнения с нержавеющими внутренними деталями и мембранными уплотнениями из фторкаучука, которые стойко переносят воздействие химически активных газов. В то же время для стандартных производственных условий отлично зарекомендовали себя уплотнения из нитрилового каучука, обеспечивающие высокую износостойкость и сохранение эластичности в широком температурном диапазоне от -20 до +80 градусов. Некоторые инженеры намеренно подают слегка замасленный воздух для постоянной смазки подвижных частей, но в этом случае необходимо строго соблюдать класс чистоты по ГОСТ, иначе эффект будет обратным.
Сравнение трёхлинейных распределителей с двух- и четырёхлинейными аналогами помогает точнее понять сферу их применения. Если двухлинейный клапан просто перекрывает или открывает поток, то трёхлинейный способен полностью перераспределять его между потребителем и атмосферой, что незаменимо для управления односторонними цилиндрами.
В отличие от четырёхлинейных версий, которые обслуживают двухсторонние приводы и меняют направление движения штока, трёхлинейная схема даёт меньше возможностей, но при этом она значительно компактнее и экономичнее по части монтажных площадей. При выборе между ними стоит исходить из того, нужно ли вам только подавать и стравливать давление с одной полости, или требуется реверсивное движение. Для удержания промежуточного положения штока трёхлинейный вариант не подходит, поскольку он не фиксирует состояние при отключении электричества, в то время как четырёхлинейный с перекрытием всех портов способен застопорить цилиндр в любой точке.
Особое внимание стоит уделить режиму работы электромагнитного управления в связке с программируемым логическим контроллером. Частота переключений, допустимая для данного клапана, указывается в технической документации как ресурс срабатываний, который обычно составляет от 10 до 20 миллионов циклов.
Превышение этой величины без замены уплотнительных колец приводит к нарастанию времени отклика и снижению пропускной способности. Для высокоскоростных процессов, где цикл длится менее 0.1 секунды, потребуется специальный быстродействующий распределитель с усиленным соленоидом и минимальным ходом якоря, но платой за это станет повышенный износ. При проектировании автоматических линий закладывают запас по управляющему сигналу, чтобы даже при снижении сетевого напряжения на 15% клапан сохранял работоспособность. Некоторые производители интегрируют в корпус электронику с индикацией состояния и защитой от короткого замыкания, что упрощает диагностику обрывов в цепи и предотвращает выход катушки из строя из-за скачков тока.
Трёхлинейные распределители с электромагнитным приводом находят своё применение не только в промышленной автоматике, но и в транспортных системах, например, для управления тормозными механизмами вагонов или дверными пневмоприводами автобусов. Там, где условия эксплуатации отличаются повышенной запылённостью и перепадами температур, применяются пылевлагозащищённые корпуса с классом IP65 или выше.
Важной деталью таких устройств становится исполнение взрывозащиты — она обязательна для нефтегазовой отрасли и химических производств, где возможно возникновение искры при коммутации катушки. Для искробезопасных цепей используют барьеры ограничения напряжения и тока, которые монтируются в распределительном щите отдельно. Если говорить о креплении, то популярны модели на монтажной панели DIN-рейка, а также варианты с фланцевым соединением для жёсткой фиксации на машине.
В итоге подбор трёхлинейного распределителя с ЭМУ должен базироваться на чётком понимании параметров рабочей среды и требуемого быстродействия. Не забывайте проверять совместимость материалов уплотнений с химическим составом воздуха, особенно если он проходит через маслоотделители и осушители с агрессивными реагентами.
Желательно иметь в запасе несколько запасных катушек и ремкомплектов для быстрой замены, чтобы сократить время простоя оборудования при нештатных ситуациях. Всегда внимательно читайте каталоги и просите у поставщиков диаграммы расхода в зависимости от перепада давления, чтобы реальная производительность системы соответствовала расчётной. Опытный инженер никогда не пренебрежёт проверкой гистерезиса переключения — разницы между напряжением включения и отключения, которая может достигать 10% и серьёзно влиять на точность управления.
